Camera CCD fabriqué maison "CAM86"

[gehelem]

Comment un signal ?

fait une image de 0ms sans le capteur et poste la capture.

Ok je m'y colle, merci

[pagpatrice]

Ok je m'y colle, merci



pense à cocher information

[gehelem]

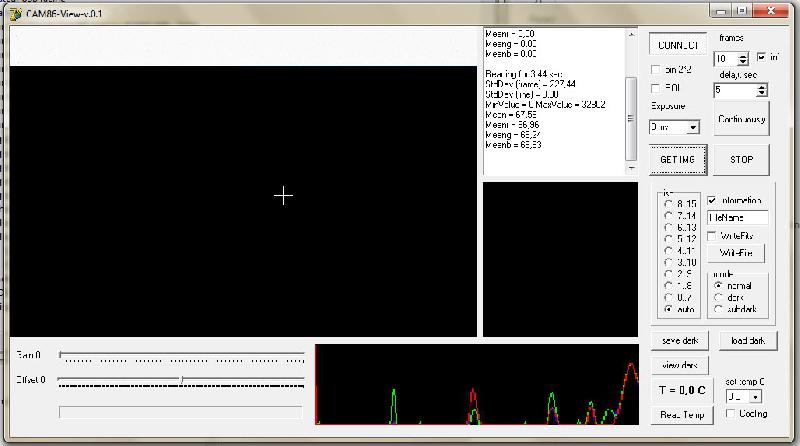

bon alors voilà ce que ça donne sans capteur, c'est pas joli joli





j'ai une bande sur la partie supérieure, toute la partie basse est à "0"

[pagpatrice]

alors laisse tombé le capteur, refait la même mais avec l'offset à 0.

Tu n'as pas mis C15 et C16 ?

Modifié 29 décembre 2016 par pagpatrice

[gehelem]

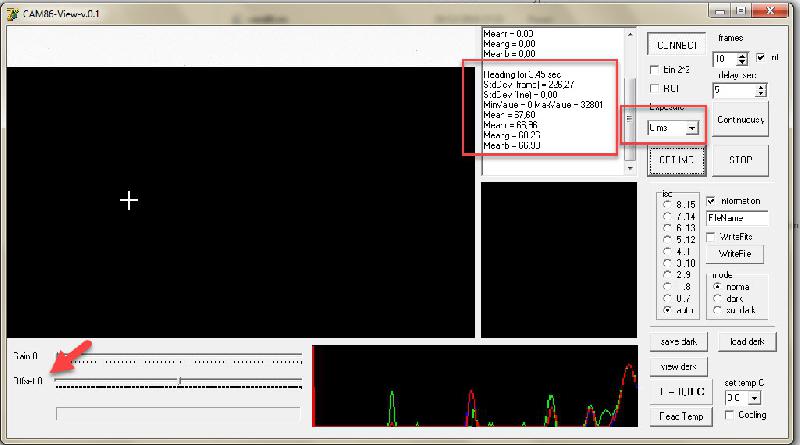

offset à 0, pareil



[gehelem]

alors laisse tombé le capteur, refait la même mais avec l'offset à 0.

Tu n'a as mis C15 et C16 ?



et non, pas de c15/c16

[pagpatrice]

R14 et R15 c'est bien des 10 ohms ?

[gehelem]

:cry:

ha mais quel boulet !

100 = 10^0 = 10 ohm...

J'ai mis 100 !!!

je vais changer ça

...Merci...

[gehelem]

10ohm j'ai pas. j'ai mis 5.62 c'est ce que j'ai de plus proche en magasin, au point où j'en suis...

Même résultat :

[gehelem]

on progresse.

J'ai revu qq soudures + j'ai changé de port USB sur mon PC

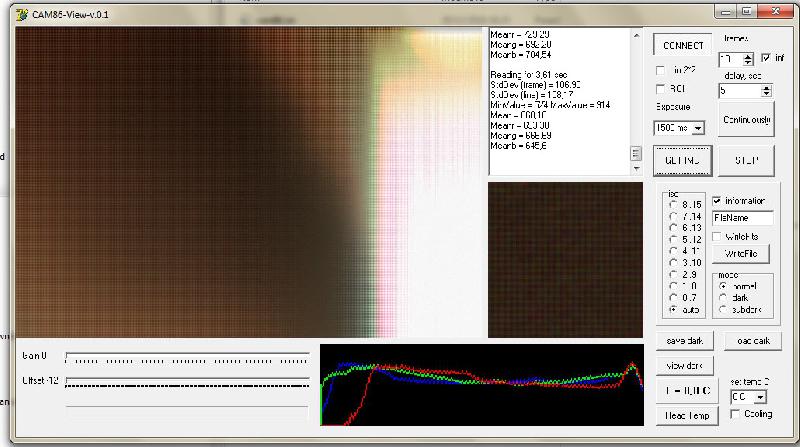

maintenant quand je masque une partie du capteur, j'ai une image de ce genre :

[pagpatrice]

10ohm j'ai pas. j'ai mis 5.62 c'est ce que j'ai de plus proche en magasin, au point où j'en suis...



Si tu en as 2 autres met les en série ça te fera 11.2 .



Vu la deuxième capture c'est bon juste R14 et R15 à mettre la bonne valeur

[gehelem]

Si tu en as 2 autres met les en série ça te fera 11.2 .



Vu la deuxième capture c'est bon juste R14 et R15 à mettre la bonne valeur

Oui oui, merci !

Mais là c'est l'heure de l'apéro, pfff...

[impla007]

on progresse.

J'ai revu qq soudures + j'ai changé de port USB sur mon PC

maintenant quand je masque une partie du capteur, j'ai une image de ce genre :



Ca c'est Bon!! , super content pour toi :)

[impla007]

Oui oui, merci !

Mais là c'est l'heure de l'apéro, pfff...



Heuuuu Aprés l'apero, le fer à souder, tu l'enterre au fond du jardin.....

[impla007]

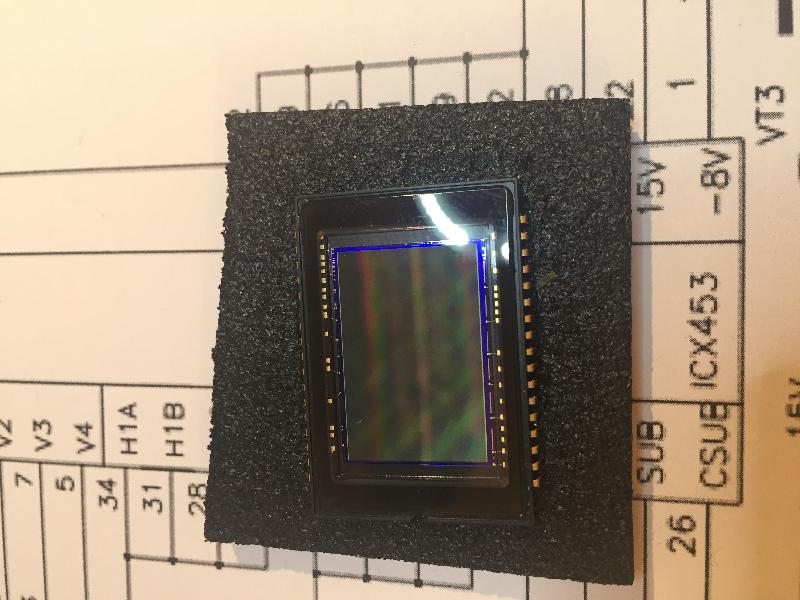

Ce matin, le DMSO a parlé !







Un peu de soudure et hop.... avec un petit réglage du Tilt de grande pécision..





Et voila, 1ere lumiere :)





Je suis bien content....

[gehelem]

Bravo !



Je suis pour ma part bien embêté :

J'ai donc mis 2*5.62 sur R14 et sur R15, ça me fait du 11.3ohm au multimètre.

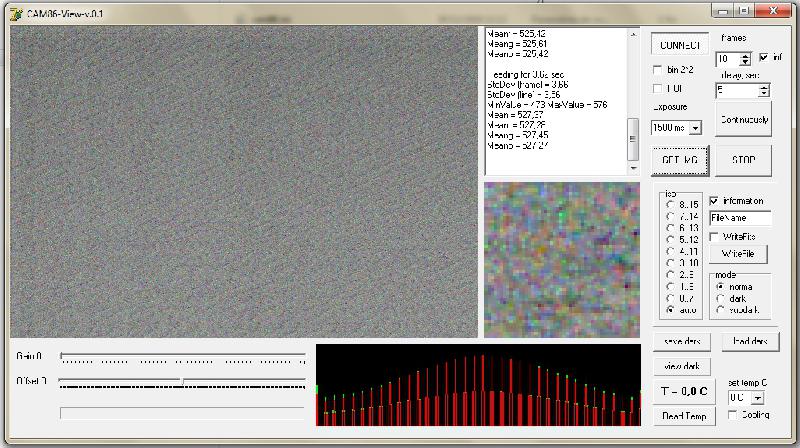

Fébrile, je branche le tout, mais patatra, avec ou sans capteur, voilà ce que j'obtiens







(pourtant j'ai bien attendu la fin de l'apéro...)

[gehelem]

j'ai remis 5.62 sur R14 et R15, histoire de voir si la régression pouvait être liée à ma modif de ce matin. Résultat identique.

Il s'est donc passé un truc cette nuit.

[pagpatrice]

j'ai remis 5.62 sur R14 et R15, histoire de voir si la régression pouvait être liée à ma modif de ce matin. Résultat identique.

Il s'est donc passé un truc cette nuit.



Pas terrible , à part l’apéro y a eu quoi d'autre ???



vérifie tes soudure faudrait pas que tu ais fait un pont sous les résistances !

Impla007 super montage

[gehelem]

je pense que c'est en bidouillant mes résistances en série que j'ai dû cafouiller un truc à coté. J'ai révisé les soudures tout autour, c'est revenu comme hier soir. Ouf.

Je repars sur le 2x5.62...

[gehelem]

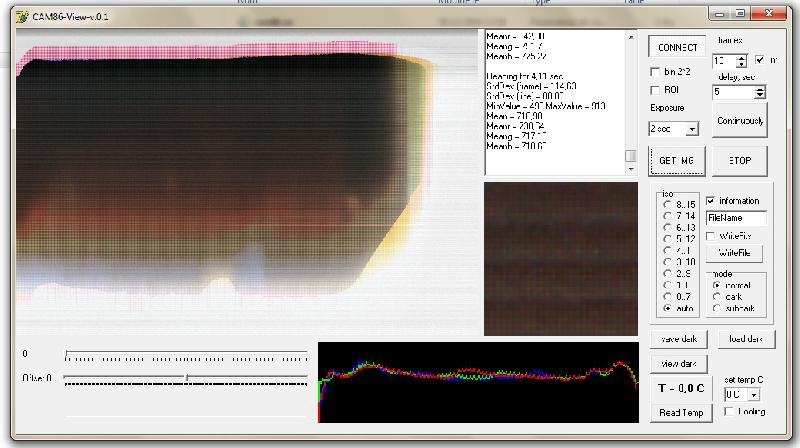

je suis revenu à ma situation d'hier soir, mais avec mes R14/R15=11.6ohm



pas joli joli

j'ai mis sur le capteur une carte SD : on voit l'encoche en diagonale en bas à droite

mais c'est vraiment en regardant de façon optimiste.

J'ai essayé d'augmenter la pose, changer le gain, l'offset, je n'arrive pas à mieux.

Truc étonnant : changer le gain ne semble rien modifier

[pagpatrice]

je suis revenu à ma situation d'hier soir, mais avec mes R14/R15=11.6ohm



pas joli joli

j'ai mis sur le capteur une carte SD : on voit l'encoche en diagonale en bas à droite

mais c'est vraiment en regardant de façon optimiste.

J'ai essayé d'augmenter la pose, changer le gain, l'offset, je n'arrive pas à mieux.

Truc étonnant : changer le gain ne semble rien modifier





Plusieurs choses:

1- n’espère pas un résultat excellent avec ces resistances

2 - ton capteur est trop éclairé donc il sature, met ta main un peu au dessus ou baisse l'éclairage ça ira mieux.

3 - comme ça le réglage du gain (luminosité)et offset (contraste) ne se voit pas, si tu veux vraiment voir la différence il te faut un objectif et faire une photo nette de jour avec le réglage au mini et au maxi, là tu verra la différence!

[impla007]

je suis revenu à ma situation d'hier soir, mais avec mes R14/R15=11.6ohm



pas joli joli

j'ai mis sur le capteur une carte SD : on voit l'encoche en diagonale en bas à droite

mais c'est vraiment en regardant de façon optimiste.

J'ai essayé d'augmenter la pose, changer le gain, l'offset, je n'arrive pas à mieux.

Truc étonnant : changer le gain ne semble rien modifier



J'ai a peut prés la meme chose que toi sans objectif. Par contre, regle ton temps de pose à 20ms pour voir.

Je pense que ca sature grave sur ton image



surtout essaye de mettre un objectif devant.

[gehelem]

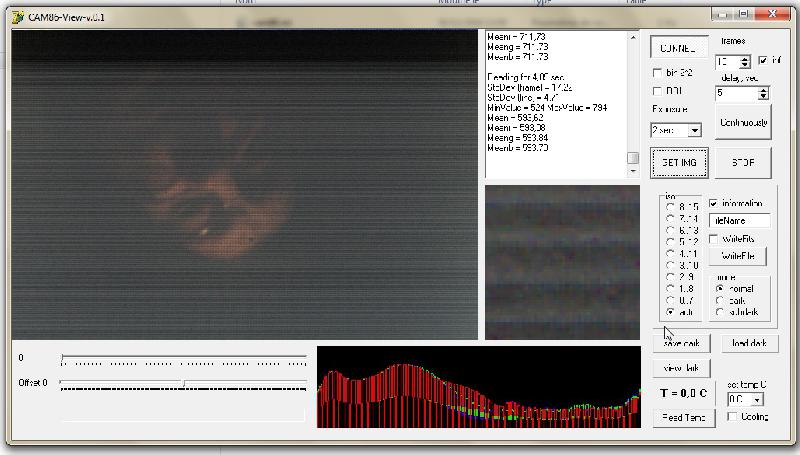

effectivement avec un objectif "trou d'aiguille" ça marche mieux

c'est toujours un peu cracra, mais au moins on voit mon visage...

De là à appeler ça une première lumière.

il me semble quand même que j'avais de bien meilleurs résultats avec la Cam84, même en mettant des trucs direct sur le capteur

[gehelem]

Plusieurs choses:

1- n’espère pas un résultat excellent avec ces resistances

2 - ton capteur est trop éclairé donc il sature, met ta main un peu au dessus ou baisse l'éclairage ça ira mieux.

3 - comme ça le réglage du gain (luminosité)et offset (contraste) ne se voit pas, si tu veux vraiment voir la différence il te faut un objectif et faire une photo nette de jour avec le réglage au mini et au maxi, là tu verra la différence!



Patrice, merci pour ces suggestions.

Il faut qu'on cause de cette histoire d'offset, je n'avais pas du tout pigé le truc comme ça.

Pour moi, l'offset correspond à une valeur intrinsèque du capteur lui-même, genre une tension par défaut qu'il restitue lorsqu'on lit les pixels.

elle peut être positive ou négative, genre c'est une tension de référence qui indique la "profondeur" en tension restituée par le capteur, sans l'avoir exposé(et qu'il faut donc soustraire au signal pour avoir une lecture correcte des photons qui ont effectivement fait changer le potentiel)

Je crois qu'il y a eu des échanges sur CN là dessus, je vais chercher.

Grim conseillait d'ailleurs de de régler une fois pour toutes, en faisant une pose de durée minimale, faut vérifier ça...

Gilles.

[pagpatrice]

effectivement avec un objectif "trou d'aiguille" ça marche mieux

c'est toujours un peu cracra, mais au moins on voit mon visage...

De là à appeler ça une première lumière.

il me semble quand même que j'avais de bien meilleurs résultats avec la Cam84, même en mettant des trucs direct sur le capteur



UN SPECTRE



Ben tu vois c'est déjà mieux , remplace les 2 résistances et ça ira encore mieux .



Attention au câble USB, elle y est très sensible

Modifié 30 décembre 2016 par pagpatrice

[pagpatrice]

Patrice, merci pour ces suggestions.

Il faut qu'on cause de cette histoire d'offset, je n'avais pas du tout pigé le truc comme ça.

Pour moi, l'offset correspond à une valeur intrinsèque du capteur lui-même, genre une tension par défaut qu'il restitue lorsqu'on lit les pixels.

elle peut être positive ou négative, genre c'est une tension de référence qui indique la "profondeur" en tension restituée par le capteur, sans l'avoir exposé(et qu'il faut donc soustraire au signal pour avoir une lecture correcte des photons qui ont effectivement fait changer le potentiel)

Je crois qu'il y a eu des échanges sur CN là dessus, je vais chercher.

Grim conseillait d'ailleurs de de régler une fois pour toutes, en faisant une pose de durée minimale, faut vérifier ça...

Gilles.

Nos messages ce sont croisés, du coup j'ai pas vu ce passage.



Cette histoire d'offset dans Camview n'est pas claire, sur le coup j'ai pensé comme toi, mais d’après ce que j'avais compris par l'explication de Vakula, c'est le contraste et effectivement lorsque j'ai joué avec j'ai bien eu l'impression que c'était ça ! Comme tu le dit il faut vérifier ça



Edit: je suis passé sur Cloudy pour voir (ça faisait un bye), voilà une explication sur le réglage:



"For gain-offset settings:



With my cam8 I'm shooting with maximal gain = 63 (increase SNR for faint objects (nebulaes, galaxies), but makes burnt bright stars).

Place camera to black box and try do adjust offset.

You need to achieve bias frames with histogram starting from =~ 800 ADC counts. Be aware, this setting is dependent from sensor temperature.



With this settings you will be sure that faint objects will not be cut off by ADC."

Modifié 30 décembre 2016 par pagpatrice

[gehelem]

comme je supputais que mon ad9826 était en vrac (gain marche pas du tout), je me suis décidé à faire ce que je voulais pas faire : piquer celui de ma cam84...

donc, c'est mieux.

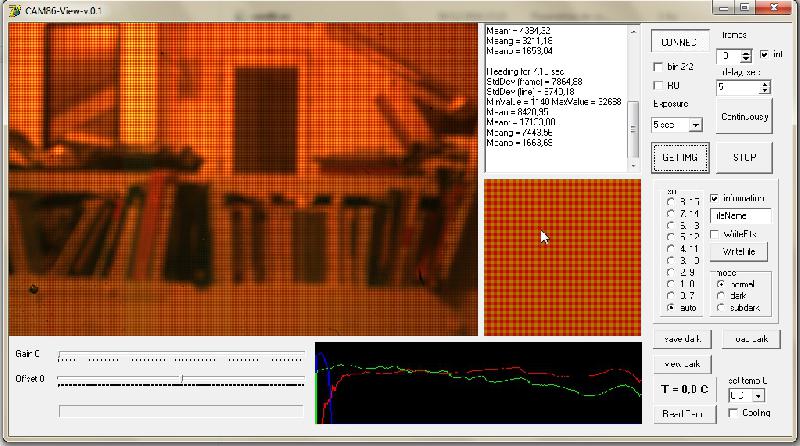

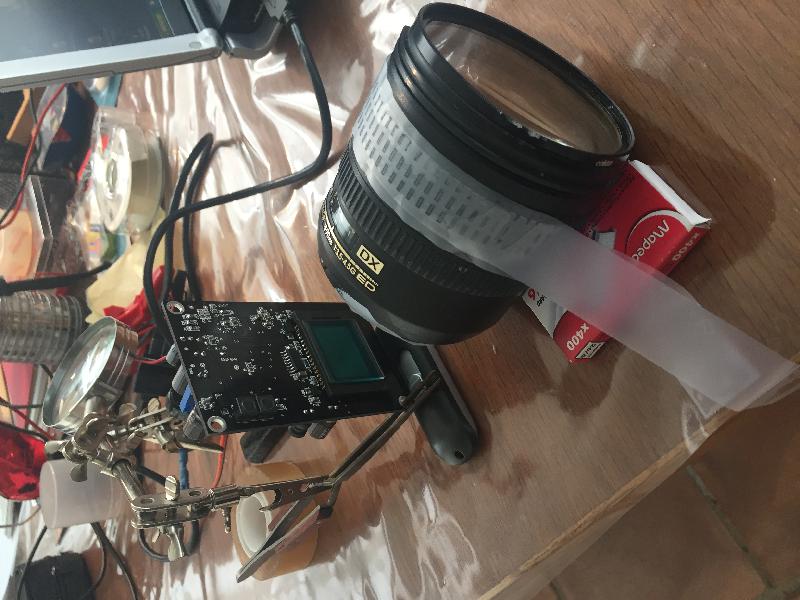

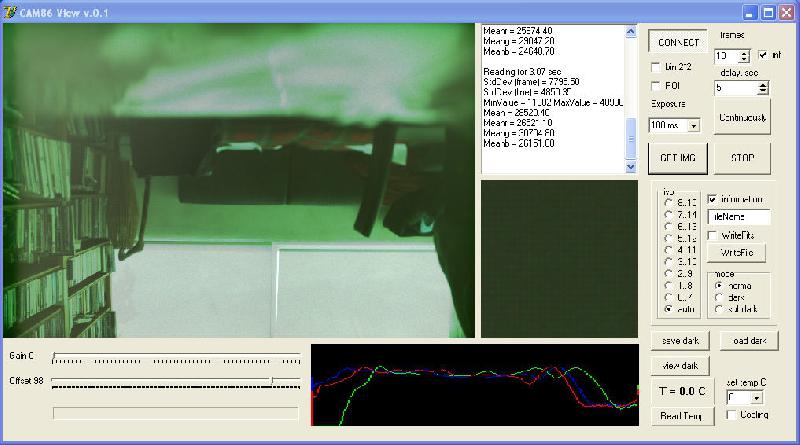

en plus avec un objectif (j'arrive pas à faire la mise au point, je pense qu'il est trop près), voilà ce que ça donne :



[impla007]

comme je supputais que mon ad9826 était en vrac (gain marche pas du tout), je me suis décidé à faire ce que je voulais pas faire : piquer celui de ma cam84...

donc, c'est mieux.

en plus avec un objectif (j'arrive pas à faire la mise au point, je pense qu'il est trop près), voilà ce que ça donne :





Super , ça marche mais je ne comprends pas cette trame cette trame ?

Modifié 30 décembre 2016 par impla007

[gehelem]

C'est lie au site je pense

[pagpatrice]

piquer celui de ma cam84...



c'est pas bien ça, avant de trop te tordre l'esprit, tu devrais commencer par les 2 resistances, enfin je dit ça, je dit rien



t'as pas un bordel avec plein de composants ?? tous le monde à ça
