Camera CCD fabriqué maison "CAM86"

[Sven1605]

FT2232 n'est disponible nulle part et je ne veux pas attendre 16 semaines ou commander depuis la Chine

[lordzurp]

il y a 5 minutes, Sven1605 a dit :

FT2232 n'est disponible nulle part et je ne veux pas attendre 16 semaines ou commander depuis la Chine

https://fr.rs-online.com/web/p/transmetteurs-recepteurs-asynchrones-universels/6877720p//?cm_mmc=aff2-_-fr-_-octopart-_-Instock6877720P

https://www.tme.eu/es/en/details/ft2232hl/usb-interfaces-integrated-circuits/ftdi/ft2232hl-reel/?utm_source=octopart.com&utm_medium=cpc&utm_campaign=compare-2021-01-ES

https://www.soselectronic.com/products/ftdi/ft2232-hl-reel-1-72508?utm_source=octopart&utm_medium=web&utm_campaign=FTDI



un bon site pour chercher les dispo des composants : https://octopart.com/

[Sven1605]

Merci

[Greg34]

Version 0.145 sur le fil dédié en téléchargement.

Gestion du ROI ! maintenant, on fonction de la résolution, on garde le centre de l'image pour faire la mise au point (ça évitera la coma sur les bords).
Plus l'image est petite, plus le FPS est grand en fonction de l'expo choisie.

Pas de gestion du PID pour le moment, c'est sur la todo list  avec un onglet aussi pour faire directement la MAJ du firmware.



Modifié 6 février 2021 par Greg34

[dpapavoine]

Bonjour @Greg34,

J'ai tenté une inscription sur ton forum AstroBricolos il y a quelques temps mais ça n'a pas fonctionné... Je n'ai pas accès donc pas de possibilité de tester la nouvelle version d' Astrocam.

Didier.



[Greg34]

Salut @dpapavoine,

Ca devrait être bon là

[lordzurp]

hey les copains, ma caméra fonctionne ...

pas la mienne vraiment, mais celle d'un allemand qui a construit mon design

après quelques tests on a réussi à trouver le bug, et ça donne ça :



plus d'infos chez les amis ukrainiens

http://www.astroclub.kiev.ua/forum/index.php?topic=28929.msg627173#msg627173

[Pierre_Ch]

il y a 54 minutes, lordzurp a dit :

hey les copains, ma caméra fonctionne ...

pas la mienne vraiment, mais celle d'un allemand qui a construit mon design

après quelques tests on a réussi à trouver le bug, et ça donne ça :



plus d'infos chez les amis ukrainiens

http://www.astroclub.kiev.ua/forum/index.php?topic=28929.msg627173#msg627173

Bravo LordZup c'est cool !!!



Pierre

[Klausmh]

Hi,

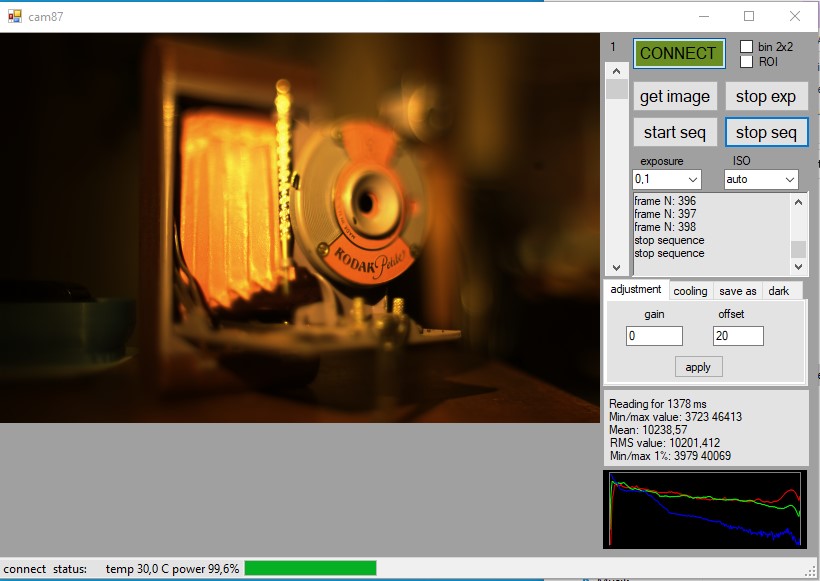

first real picture made with Lordzurps CAM87-Box



This picture was taken by simply holding a camera-lens (Olympus-OM 28mm) in front of the sensor.





Klaus



[lordzurp]

Modifié 10 février 2021 par lordzurp

[gehelem]

Il y a 2 heures, Klausmh a dit :

first real picture made with Lordzurps CAM87-Box

Excellent news !!

"Bravo"

And... nice subject btw

[Klausmh]

Hello Gehelem



Do you have plans to modify your INDI-CAM86 driver to run also with the CAM87  (Indi-Cam87)?

My plan is to use a Rapspberry 4 with SSD and "Astroberry" as my telescope controlling system using PHD2 as guiding together with a ZWO-120MM mini on a 50mm finder-scope for guiding and the CAM87 on my old INTES 150mm Maksutov both on a modified EQ6 mount.  Guiding already works with PHD2 and ZWO-ASI together with my small Star-Adventurer mount and a Olympus-D M10 camera.



I tried it with the Indi-Cam86 by replacing all the "86" occurrences with "87" - it compiled ok and started up - but of cause it does not run with (Lordzurps)  CAM87.



It would be really wonderful if we would have an INDI-Cam87.

Of cause I could do some testing if you don't have an  CAM87 and an Raspberry4



Best Regards

Klaus



[lordzurp]

il a plutôt interet à faire un INDI-cam87, le gehelem !!!
sinon, pas de dessert !



( 😘)

[gehelem]

Le 11/02/2021 à 20:03, lordzurp a dit :

il a plutôt interet à faire un INDI-cam87, le gehelem !!!
sinon, pas de dessert !



( 😘)

Je ne vois vraiment pas de quoi il pourrait bien s'agir... indi ? Qu'est-ce que c'est ?

Le 11/02/2021 à 20:00, Klausmh a dit :

Hello Gehelem



Do you have plans to modify your INDI-CAM86 driver to run also with the CAM87  (Indi-Cam87)?

Of course i will.

Of course i would like.

But first things first :

Building cam87

It will take loooooooong time...

Please be patient

//

Bien sûr je le ferai,

Bien sûr je voudrais le faire.

Mais chaque chose à sa place, d'abord construire une cam87.

Ça prendra beauuuuuucoup de temps.

Patience.



[Sven1605]

Existe-t-il maintenant un programme prêt à l'emploi et fonctionnel pour CAM87?

[lordzurp]

@Sven1605

non, pas encore

ma version a encore besoin de tests, et de quelques modifs
ça sera d'ici 1 mois ou 2



dès que c'est validé vous serez au courant

[Sven1605]

Désolé, je veux dire un schéma de circuit fini et fonctionnel pour CAM87.

Merci

[lordzurp]

à l’instant, Sven1605 a dit :

Désolé, je veux dire un schéma de circuit fini et fonctionnel pour CAM87.

Merci

j'avais bien compris dans ce sens ne t'inquiètes pas



(pour le soft, il faut harceler @gehelemet @Greg34 )

[Greg34]

@Klausmh, @lordzurp,

Bien joué !

Ca fait plaisir de voir un autre design pour ce projet.



Le 11/02/2021 à 22:33, lordzurp a dit :

pour le soft, il faut harceler @gehelem



Tout est dit

[Klausmh]

Hello,

Unfortunately I have to inform you about a downer: The control part of the Peltier element does not work - at least for my build.



I think the FET (IRFL024ZTRPBF) in the drive circuit is not suitable for a gate voltage of 3.3V coming from the STM32. The signals from the STM32 are ok when I switched cooling on.
I rebuilt this circuit externally on a breadboard and found the same behavior.
A try with an IRF8736, which I found in my "crust box" worked better - but it didn't switch total through at 3.3V either - became very hot, but I could measure a current flow.

In my opinion another FET type with a Ugs of min. 2.5V has to be used.
Do you know of such a FET?



Klaus





[Modération]

@Klausmh @gehelem et les autres



Webastro est un forum Francophone.

Merci de vous exprimer en français (nous vous conseillons d'ajouter une traduction française à vos messages originaux).



Bien à vous,



La Modération.

[Greg34]

https://astrogpu.fr/astro/



Parlez dans toutes les langues sur ce projet, le traducteur est intégré.

Au pire, on s'exprimera tous en anglais du moment qu'on partage tous la même passion !

La Cam86 vaincra ! 😂

Edit: Et la Cam87,88,90, etc ... aussi !

Toutes les MAJ de AstroCam seront sur le fil dédié.

Modifié 14 février 2021 par Greg34

[grim]

Открытые источники кода. Я не профессиональный программист, поэтому код может быть неоптимальным. C#

https://drive.google.com/drive/folders/1alwn9yJlSn3zgLsN9Pe1S7Qj9xsJUptX?usp=sharing

CAM87

[gehelem]

Merci @grim

Je mets la traduction

"Code source ouvert. Je ne suis pas un programmeur professionnel, donc le code n'est peut-être pas optimal"

[stefaco]

Ma petite contribution

Oui il va falloir que je nettoye mes optiques...😅

[Greg34]

Le 23/02/2021 à 22:14, stefaco a dit :

Ma petite contribution

Ca fait toujours plaisir de voir des images venant de ce projet.

Tu as même réussi à chopper l'atmosphère sur la lune :D

[dpapavoine]

Bonjour tout le monde,

Après de nombreux tâtonnements et essais infructueux, je commence enfin à sortir des images avec la Cam86 ! 🙂

Faut dire que le temps ne nous a pas épargné ... Alors voilà  M1 refroidie à -15° !  🥶

[Greg34]

Il y a 3 heures, dpapavoine a dit :

Après de nombreux tâtonnements et essais infructueux, je commence enfin à sortir des images avec la Cam86 ! 🙂

Faut dire que le temps ne nous a pas épargné ... Alors voilà  M1 refroidie à -15° !  🥶





Excellent ! Tu as fait ça avec quelle config ?

[dpapavoine]

Merci @Greg34,

C9.25 Edge sur Azeq6 autoguidée sans réducteur de focale. Cam86 refroidie à - 15 °

44 poses de 180s avec DOF.

En hublot de la caméra,  j'ai mis un filtre Optolong L-pro 2'.

J'ai pas mal galéré avec le réglage des flats mais ça y est, je commence à comprendre ! 🙂

[dpapavoine]

Allez, une petite dernière pour décider ceux qui hésitent encore à ce lancer...
