Camera CCD fabriqué maison "CAM86"

[LaurentS]

Bonjour à tous,



encore une photo de Carlo, M57... woww... => https://www.astrobin.com/ylqk18/?utm_source=astrobin&utm_medium=email&utm_campaign=notification&from_user=23738

[LaurentS]

Poste à air chaud commandé



édit: ... et reçu

Modifié 24 juin 2022 par LaurentS

[Alex29]

Bonjour à tous,



J'ai quasiment réuni tous les composants nécessaires pour réaliser la CAM86.

J'ai un boitier de D50 défiltré total (encore en seul morceau). J'ai fais un dark de 200s à 800ISO pour voir ce que donne le capteur et après avoir resserré les niveaux, j'observe de l'amp glow (normal) mais aussi une ligne verticale un peu douteuse (voir photo jointe).

Pensez-vous que cet artefact est inhérent au capteur ou est lié à l'électronique du boitier?

J'ai aussi réalisé des photos avec des pauses de 30s a 400ISO, et je retrouve toujours cette trame verticale en resserrant les niveaux.



Merci pour votre aide,



Alex

[Cedric02700]

Salut Alex, j'ai le même type de lignes verticale sur ma Cam86, à température ambiante. J'en ai deux ou trois.. Elles disparaissent avec le refroidissement. Au alentour de 0°C il me semble.

[Ryo]

Salut les copains



Je compte donné ma ccd Cam 86 a un ami qui vas reprendre la mécanique



Il utilise Nina y a-t-il un driver a jour compatible



Merci d'avance

[Ausmoz1]

Bonjour à tous,

j'espère que vous allez bien ?



Cela fait quelques temps que je suis le projet, et que je commande les composants au gré des stocks ici et là. je les ai tous réunis SAUF la EEPROM FMD 93C46A-UTG-T qui semble introuvable. Elle est "discontinued" sur  LCSC et chez tous les (re)vendeurs connus.

@lordzurp précise (dans l'un de ces posts ) qu'il est important de prendre ce composant chez ce fabriquant (notamment parce que les pins de config ne sont pas les même d'un fabriquant à l'autre). Petite vérification faite dans l'espoir d'un miracle ...



Ma Power_Board et Sensor_Board étant déjà prêtes, je ne me suis pas encore lancer dans la logic_board parce qu'il me manque ce composant, ce qui pourrait remettre en cause tout le projet .😟



Mes questions :

- Est ce que quelqu'un aurait une alternative ? ou un lien vers un vendeur ayant du stock ?

-  Ou peut-être un âme charitable qui voudrait me le céder (on peut ce mettre d'accord sur les conditions) ?



PS : si  la EEPROM 93C46A-UTG-T est vraiment introuvable, cela rends le design actuel de la logic_board obsolète !!?😕



Merci d'avance, pour vos réponses



Cordialement.









[Ryo]

Il y a 3 heures, Ausmoz1 a dit :

EEPROM FMD 93C46A-UTG-T

[Cedric02700]

Le 22/11/2022 à 06:50, Ryo a dit :

Salut les copains



Je compte donné ma ccd Cam 86 a un ami qui vas reprendre la mécanique



Il utilise Nina y a-t-il un driver a jour compatible



Merci d'avance





Salut. Pour utiliser la Cam86 avec Nina il faut installer la version 32bits de Nina, le driver de  la Cam86 étant en 32bits. Ca fonctionne comme ça chez moi. J'ai essayer de recompiler le driver en 64bits mais ça bloque au niveau de la DLL. Une histoire de jeux de caractères si je me souviens bien.

[lordzurp]

Il y a 22 heures, Ausmoz1 a dit :

Bonjour à tous,

PS : si  la EEPROM 93C46A-UTG-T est vraiment introuvable, cela rends le design actuel de la logic_board obsolète !!?😕

Cordialement.

salut

tu peux toujours la relier au PCB avec des fils, pour respecter le pinout du modèle que tu trouves (les datasheets sont tes amis  )

c'est moche mais ça fonctionne (bon, il faut pas mettre 1km de fil non plus !



ça reste une eeprom assez standard dans l'organisation interne (bien verifier le format, 8 ou 16bits je sais plus)

[Ausmoz1]

Bonjour,

et Merci pour vos réponses,

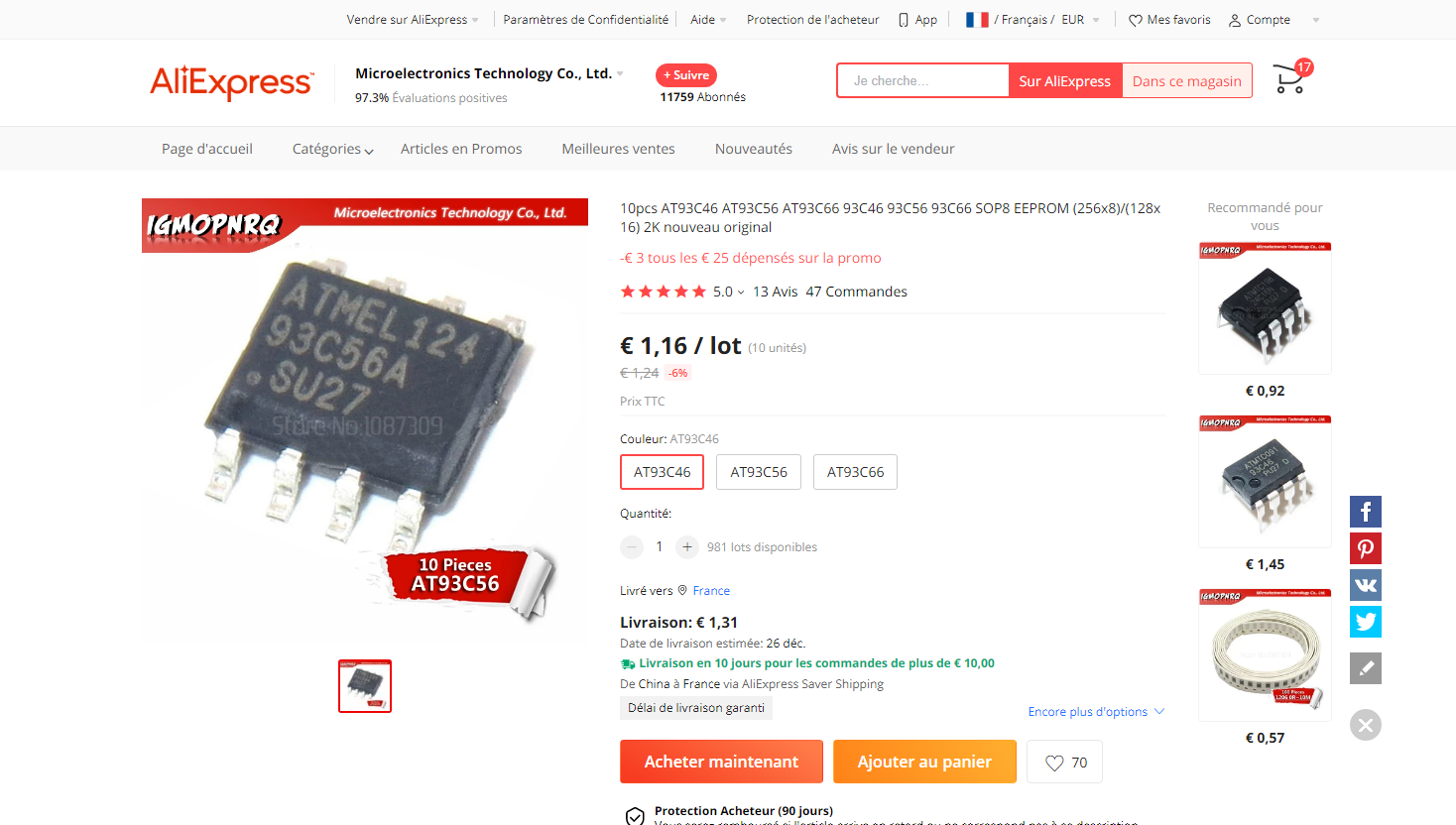

@Ryo c'est une version ATmel, le pinout n'est le même. Comme le dit @lordzurp il va falloir utiliser des fils pou

Bonjour,

et Merci pour vos réponses,

@Ryo c'est une version ATmel, le pinout n'est le même. Comme le dit @lordzurp il va falloir utiliser des fils pour le connecter, va falloir que l'on me greffe des doigts de fée ...  je vais essayer 🤞

[Guillaume_21]

Bonjour,

Je viens de lire le fil. J'avoue que je me lancerais bien. J'hésite entre cam 86 et cam87.

Toutefois, cam86.. la soudure des smt me font hésiter ( pour j'ai soudé mon boîtier Onstep). Par contre, le boîtier est étanche.

Cam87, plus récent, smt soudable ( presque toutes via le fabricant de pcb)



Du coup j'ai deux questions :

CAM86: existe - t - il un fichier pick and place pour faire souder les smt directement par le fabricant de pcb?

CAM87: existe -t- il un boîtier étanche ? Un retour d'expérience sur la buée et l'humidité ?



merci

Guillaume

[lordzurp]

salut



c'est moi qui ait commis la cam87 ...

le pcb carré est fonctionnel, ya une nouvelle version du rond en chantier (pas cette année)

j'ai un modèle 3D qui intègre peltier, ventirad et chambre étanche (repris de celui fait par Klaus :

j'ai mis sous vide ma chambre, et rempli d'argon, avec un gros litre de silicone par dessus
les quelques tests que j'avais fait, pas de buée à -10-15°C

[Guillaume_21]

Salut,



Super. J'ai vu ton Github et ton easyeda. Super boulot.

J'ai vu les fichiers.STL pour la version box mais je n'ai rien vu concernant la mise au vide..

Je vais re- éplucher le lien.



Merci.

Guillaume

[lordzurp]

il y a une heure, Guillaume_21 a dit :

J'ai vu les fichiers.STL pour la version box mais je n'ai rien vu concernant la mise au vide..

ça, c'est plus "artisanal" ...

il y a une vis (M6 ?) d'un coté pour relier un raccord rapide pour le tuyau, et à la fin, vu que l'argon est plus lourd que l'air, j'ai retiré le raccord et scellé avec la vis la cam à l'horitontale ...

ha, et le filtre devant, c'est celui ci : https://www.amazon.fr/gp/product/B07DNZLV7P/

[Guillaume_21]

Merci.

Je vais déjà tout commander.

On verra ensuite pour l'assemblage

[Alex29]

ça y est, j'ai enfin démarré le projet. J'ai terminé l'étape 1 de soudure et ai les bonnes tensions là où il faut.



Je suis sur la phase 2 de soudure, je viens d’étamer toutes pistes de DD1 DD3 et DD5. Avant de souder les chips j'ai inspecté les pistes et j'ai un doute sur DD1 (voir photos), il semblerait qu'il y ait 2 pistes en court circuit. Mais, impossible d'enlever le surplus à la tresse a déssouder, du coup je me demande si c'est normal au niveau de ces 2 pistes ou pas (ce sont les pistes 10 et 11) . En regardant le schéma électrique ces 2 pistes sont effectivement reliées à la masse.



Avant de souder le 2232, j'aimerais avoir un avis





[lordzurp]

tu as quelle version du circuit ? tu peux poster les gerbers utilisés ?



tu parles des pistes "en Y" ? ou les pattes 2 et 3 (en partant de la gauche) ?



il y a 9 minutes, Alex29 a dit :

ça y est, j'ai enfin démarré le projet. J'ai terminé l'étape 1 de soudure et ai les bonnes tensions là où il faut.



Je suis sur la phase 2 de soudure, je viens d’étamer toutes pistes de DD1 DD3 et DD5. Avant de souder les chips j'ai inspecté les pistes et j'ai un doute sur DD1 (voir photos), il semblerait qu'il y ait 2 pistes en court circuit. Mais, impossible d'enlever le surplus à la tresse a déssouder, du coup je me demande si c'est normal au niveau de ces 2 pistes ou pas (ce sont les pistes 10 et 11) . En regardant le schéma électrique ces 2 pistes sont effectivement reliées à la masse.



Avant de souder le 2232, j'aimerais avoir un avis



[Alex29]

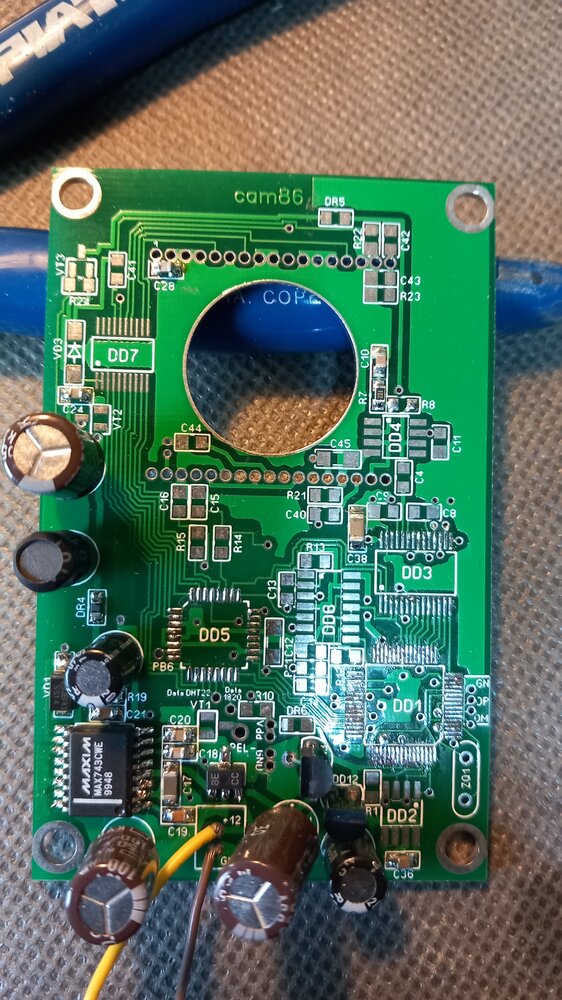

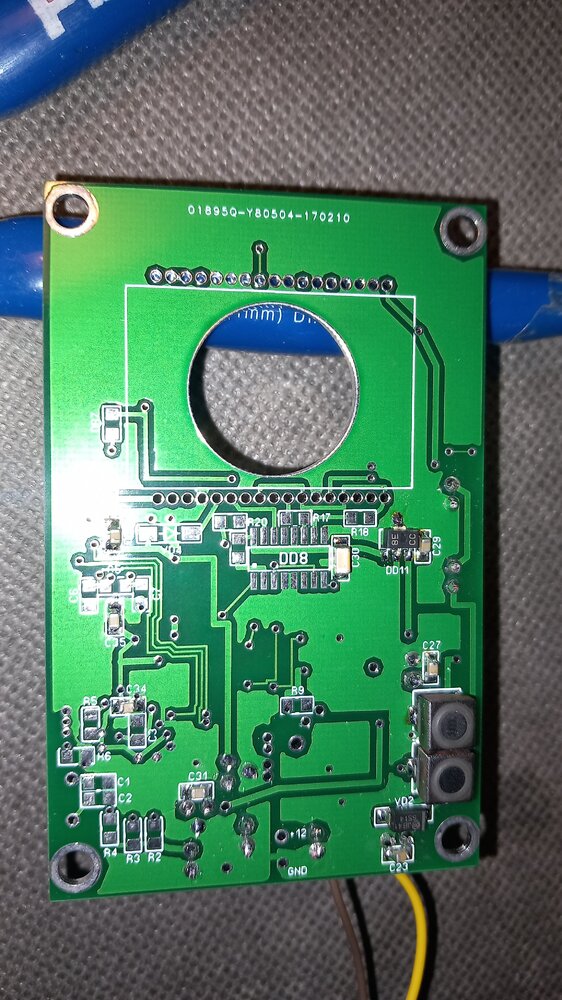

Je ne sais pas quelle version du pcb j'ai. Voilà les photos recto verso de la carte.



Oui la piste en Y (pins 6 et 7 en partant du haut a gauche)

[lordzurp]

@Alex29 voici le gerber



le Y est bien relié, c'est normal, arrete de poncer le cuivre !

[Alex29]

Ok parfait, merci!

Je n'ai pas insisté pour ne pas abîmer les pistes, allez c'est parti pour souder le ft2232 😅

[Alex29]

J'ai soudé tous les composants de l'étape 2, contrôlé au microscope d'éventuels courts circuits.

Lorsque je mets la carte sous tension et que je connecte l'usb au pc, rien ne se passe, y compris dans le gestionnaire de périphérique au niveau du bus usb. J'ai touché du doigt tous les composants, aucun ne chauffe anormalement.



J'ai toujours les bonnes tensions au niveau des points de contrôle de fin de soudure de l'étage d'alim.

Depuis le pcb, DM, DU et GND de usb sont bien reliés au bout du connecteur, sans court circuit.



Quels autres points de tension je peux vérifier pour localiser le problème?

[dpapavoine]

Bonjour,

Un conseil, vérifies bien les soudures de FT2232 ! Ce truc est piégeux entre les ponts de soudure et les pates qui semblent soudées mais ne le sont pas !

C'est clairement le point le plus délicat de la réalisation...

Bon courage pour la suite.

Didier.

[Alex29]

@dpapavoine

En effet, il y avait bien un soucis au niveau du FT2232. Un coup de poste a air chaud à réglé le problème.

Le FTDI est bien détecté sous windows, j'ai installé les pilotes puis ai bien décoché PORT COM VIRTUEL pour USB CONVERTER A et B dans le gestionnaire de périphériques. Il y a peut etre une autre option à cocher ici? Car ensuite ça coince:





Ensuite je passe sur Mprog 3.5, Open cam86.ept, Erase puis Load. Tout semble aller sauf que je n'ai pas de "Device 1" qui apparait en bas.



Ensuite je suis allé voir sur cam86 prog, et la ça coince, pas d'ATmega en vue





ça pourrait venir d'un autre probleme de soudure, ou quelque chose a ajuster dans le gestionnaire de périphériques?

[Alex29]

En complément au message précédent, l' Atmega n'est visiblement toujours pas reconnu (j'ai revérifié les soudures et ai passé un coup d'air chaud). Les Fuses n'ont pas les bonnes valeurs.

Deux "devices" sont détectés mais je n'en voit qu'un seul, le B

[dpapavoine]

Le 06/01/2021 à 23:22, dpapavoine a dit :

@lordzurp,

J'ai bien galéré aussi avec l'installation des pilote FTDI et j'avais fait un post à ce sujet .

J'ai résolu le problème en raccourcissant les fils de l'usb dont la longueur ne doit pas excéder 3 ou 4 cm.

C'était également une recommandation de l'anglais qui m'a fourni le kit de ma Cam.

Ca vaut peut-être le coup d'essayer ça ... 🤔

Voilà un post que j'ai fait il y a 2 ans qui parlait d'un problème similaire. Ca a marché pour moi mais pour d'autres non... La question a été abordée plusieurs fois sur le forum , il faut fouiller ! Bon courage !

[Alex29]

J'ai testé plusieurs choses sans succès pour le moment. Le connecteur USB est raccourci au maximum, je n'ai pas vu de changements.

Je pense qu'il y a un soucis au niveau de l'Eeprom (MAX743CWE), lorsque je lis ce qu'il y a sur celui ci, il me sort que des "FF", autrement dit, il n'y a pas de programme dessus. J'ai testé toutes les connexions et les tensions à ces bornes, et tout semble ok.



En regardant le shéma electronique du montage, je ne comprends pas comment est programmé l'EEPROM, je ne vois aucune connexions directes avec le FT2232 ou l'ATMEGA.



Des idées?🤔

[lordzurp]

🤔





[Alex29]

Ha OK je sors 😅😁

[pagpatrice]

Ca fait bien longtemps que je ne suis pas venu sur Webastro, d'ailleurs si je me retrouve là c'est parce que j'ai cliqué sur le mauvais raccourci 😄, en y re-pensants ça date de ma petite prise de tête avec les modos concernant les visiteurs internationaux, j'espère qu'ils sont un peu plus ouvert d'esprits maintenant, bref je ne suis pas venu débattre là-dessus....

Qui aurait cru que ce post soit encore actif 6 ans après l'avoir ouvert, certainement pas moi.



A être de passage, juste un petit coup de main au cas où, truc à vérifier @Alex29, ton mega, c'est bien le bon modèle ? car il existe plusieurs versions du 328p...



Sur ce A+, et que les nuits vous soient belle 😉

Modifié 23 mars 2023 par pagpatrice

[Alex29]

Bonsoir @pagpatrice,



Merci pour ton soutien, et la création de ce post. La cam86 est vraiment un beau projet



Oui j'ai bien l'impression que mon Mega soit le bon, voici une photo

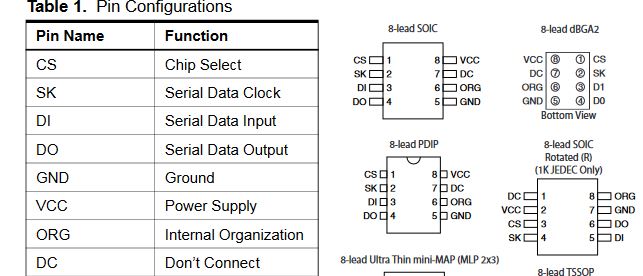

J'ai un doute sur mon EEPROM, comme je n'en trouvais nul part, je l'ai pris sur ALI. Lorsque je lis ce qu'il y a sur l'eeprom, il me sort que des "FF" en hexadecimal, dans tous les secteurs de mémoire. EN regardant le datasheet, j'ai pu voir que pour le format SOIC (voir schéma ci dessous), il existe deux composants ayant des brochages différents. J'ai demandé au vendeur le schéma des pins du composant, sans réponse.

Je vais emprunter un oscilloscope muni de petites sondes pour voir ce qu'il se passe sur les Pin "DI" et "CS"  lorsque je charge le programme dans le FTDI; c'est bien a ce moment là que l'on charge le programme dans l'eeprom sous MProg 3.5?



une photo de l'eeprom
