Camera CCD fabriqué maison "CAM86"

[impla007]

Bonsoir a tous,



J'ai réglé le problème de rideau qui était un bruit de lecture. Pour cela j'ai rajouté un condensateur de 100uF sur l'alim de DD8, directement soudé sur les pins. Ca marche nickel.



Comme j'ai refait des darks, je vous montre ce que le refroidissement apporte concrètement.

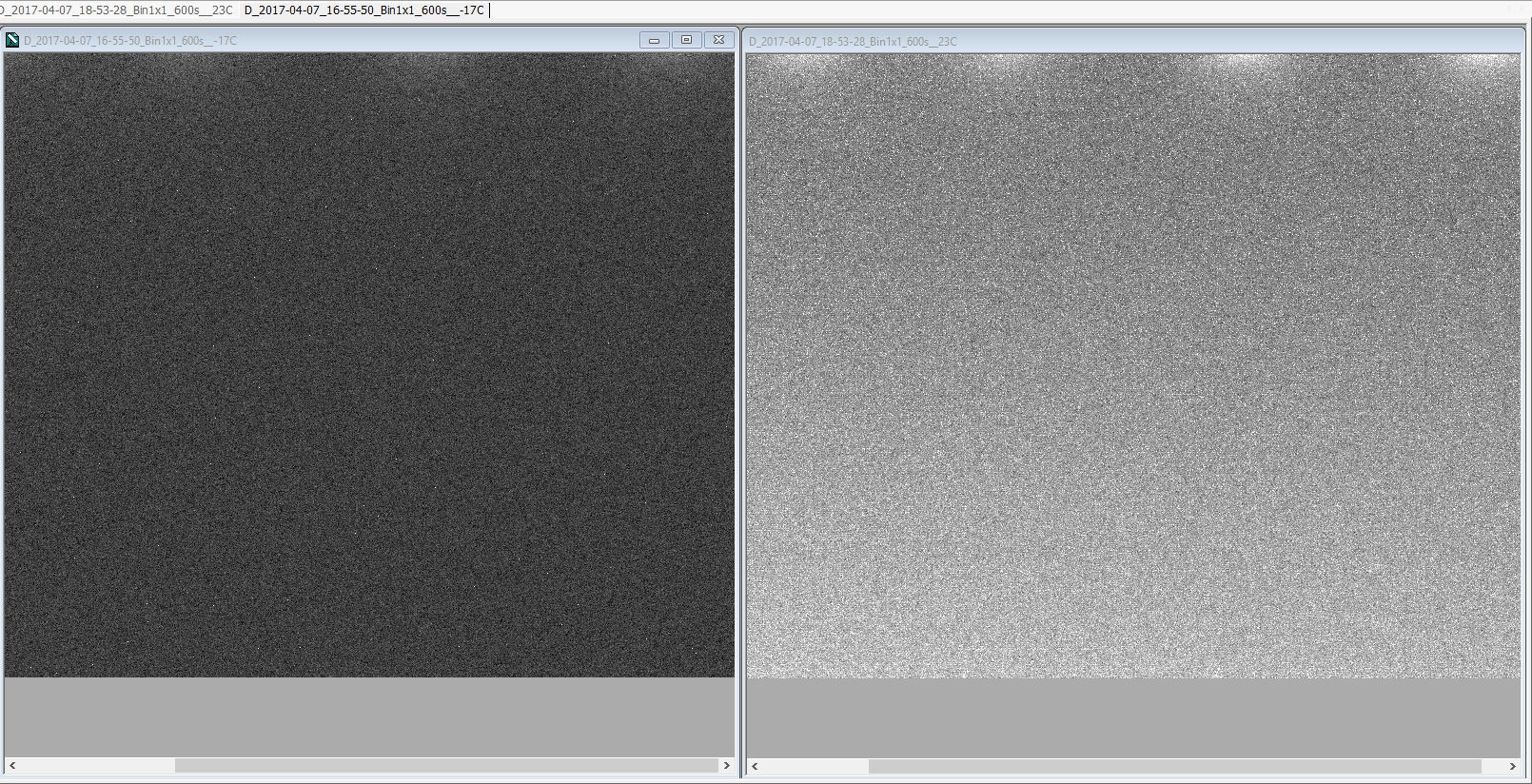

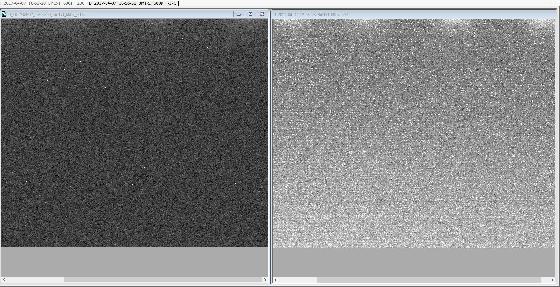

Image de droite un dark de 600s sans refroidissement. A gauche un dark de 600s fait avec le capteur à -16°C. Même traitement sur les 2 images....



On peut être sur que le refroidissement fonctionne

[pagpatrice]

Direct sur les pins, c'est la bonne solution.



Pour les taches même si le refroidissement atténue le phénomène, on ne pourra jamais l'enlever à 100% donc faudra faire avec, tout en sachant qu'il faut vraiment serrer les niveaux pour le faire ressortir donc normalement sur un traitement d'image on ne les verra pas.

[impla007]

en sachant qu'il faut vraiment serrer les niveaux pour le faire ressortir donc normalement sur un traitement d'image on ne les verra pas.





A -16° Le bruit se situe dans les 50 ADU et les taches vers -75 ADU , sur un reglage de gain au max de la dynamique, qui est un peu en dessous de 65000 ADU... Et l'ecart type est de 15 ADU.



Alors OUI, j'ai étranglé les niveaux....pour voir le bruit et surtout pour savoir si j'avais réglé le petit probleme de rideau. désolé...

Modifié 7 avril 2017 par impla007

[tt8ed]

bonsoir,

merci, je dois récuperer un PCB avec impla007, pour le reste, j'ai trouvé des APN d'occase et je dois commander les composants ce week end.

pour le tableau, ok pour moi, mais je n'ai pas beaucoup de donnés a communiquer pour le moment

merci a tous

stéphane

[dragonlost]

Hello !



Je passe à l'étape programmation !



J'ai essayer sur Windows 10, impossible d'enlever le por com sur A, mais possible sur B.



Avec Windows 7 nikel !



J'allume MProg. La le bouton Erase est grisé.

du coup j'ouvre cam86.ept, puis erase puis programmez



il m'affiche sans message d'erreur :

"programmed serial number : disabled"



J'ai essaye de la brancher à un autre ordi. elle apparait en temps que cam86 mais driver non détecté.



Je suis donc passer à cam86 prog :



open puis --> Progr Enable.



il m'affiche ça :



Number of devices : 2



device ¹0 :

SerialNumber :CAM86A

Description :CAM86 A



device ¹1 :

SerialNumber :CAM86B

Description :CAM86 B

Open :CAM86 B

BitMode Ok

SetBaudRate : 60000

FF FF FF FF



signature: FFFFFF

unknown signature



Je continue, Read Fuses, que des 1. Je change par les valeurs indiqué. Puis Write Fuses, Il me rajoute :



E2

FF



Puis chip erase

il me rajoute :

FF FF FF FF



et enfin Write PROGR et il me sort un message d'erreur :

" Division by zero"

Le firmware est celui du site qui s'appelle : cam86_x01.hex



Une idée de comment m'en sortir ?

[impla007]

Hello !



Je passe à l'étape programmation !



J'ai essayer sur Windows 10, impossible d'enlever le por com sur A, mais possible sur B.



Avec Windows 7 nikel !



J'allume MProg. La le bouton Erase est grisé.

du coup j'ouvre cam86.ept, puis erase puis programmez



il m'affiche sans message d'erreur :

"programmed serial number : disabled"



J'ai essaye de la brancher à un autre ordi. elle apparait en temps que cam86 mais driver non détecté.



Je suis donc passer à cam86 prog :



open puis --> Progr Enable.



il m'affiche ça :



Number of devices : 2



device ¹0 :

SerialNumber :CAM86A

Description :CAM86 A



device ¹1 :

SerialNumber :CAM86B

Description :CAM86 B

Open :CAM86 B

BitMode Ok

SetBaudRate : 60000

FF FF FF FF



signature: FFFFFF

unknown signature



Je continue, Read Fuses, que des 1. Je change par les valeurs indiqué. Puis Write Fuses, Il me rajoute :



E2

FF



Puis chip erase

il me rajoute :

FF FF FF FF



et enfin Write PROGR et il me sort un message d'erreur :

" Division by zero"

Le firmware est celui du site qui s'appelle : cam86_x01.hex



Une idée de comment m'en sortir ?



ca me parait bon... Le Division By Zero, c'est normal... C'est comme cela que se termine la programmation..... A mon avis c'est OK.

Patrice, tu confirmes ?

[dragonlost]

Du coup c'est normal qu'il voit pas l'atmega ?

[dragonlost]

J'ai testé cam view.



Je fait connecte et la la camera se deconnecte. Puis je fait "get im" et j'ai image toute noir avec les info suivante :



Meanr = 0,20

Meang = 0,21

Meanb = 0,22



Reading for 0,26 sec

StdDev (frame) = 82,10

StdDev (line) = 0,00

MinValue = 0 MaxValue = 61905

Mean = 0,21

Meanr = 0,20

Meang = 0,21

Meanb = 0,22

[pagpatrice]

Du coup c'est normal qu'il voit pas l'atmega ?



Non c'est pas normal, tu as commandé les composants quand ?



Car sur la toute première liste le mega avait une erreur, donc regarde sa référence exacte et donne moi là, sur la première liste c'était celui là ATMEGA328PB-AN le B est de trop du coup il faut utiliser un autre programmeur.



Ou c'est qu'il te rajoute le E2 et FF ??? au pire fait une capture d’écran



Edit : Normalement quand tu as commencé la liste avait été rectifié depuis longtemps mais vérifie quand même on ne sais jamais.



La première image est toujours noire avec Camview c'est la deuxième qui est bonne.

Modifié 8 avril 2017 par pagpatrice

[impla007]

Du coup c'est normal qu'il voit pas l'atmega ?



Effectivement, il y a un probleme, les signatures ne sont pas bonnes.



Par contre, le fdti a l'air de fonctionner puisqu'il connecte camview.



mauvaise soudure sur l'atmega ?

[gehelem]

Et l'eeprom ? Pas d'eeprom pas de chocolat !

C'est du vécu

[pagpatrice]

Et l'eeprom ? Pas d'eeprom pas de chocolat !

C'est du vécu



Ça te rappelle quelque chose ça hein

[dragonlost]

Non c'est pas normal, tu as commandé les composants quand ?



Car sur la toute première liste le mega avait une erreur, donc regarde sa référence exacte et donne moi là, sur la première liste c'était celui là ATMEGA328PB-AN le B est de trop du coup il faut utiliser un autre programmeur.



Ou c'est qu'il te rajoute le E2 et FF ??? au pire fait une capture d’écran



Edit : Normalement quand tu as commencé la liste avait été rectifié depuis longtemps mais vérifie quand même on ne sais jamais.



La première image est toujours noire avec Camview c'est la deuxième qui est bonne.



J'ai vérifié c'est bien ATMEGA328P-AU que j'ai eu.



le E2 FF il le rajoute quand j'appuie sur Write Fuses après avoir corrigé les chiffres obtenue avec read fuses.



l'alimentation de la carte est une entrée 5v 2a ça serai ça le problème ? (je vais essayer en 12v mais les 2 convertisseur chauffe beaucoup).



quand je clique sur "connecte" dans cam-view la Cam se déconnecte et je doit la redémarrer (mais le bouton connecte reste valide et je peut encore prendre des image sans erreur (mais tous noir).



Je sais pas si c'est ça mais j'avais soudé le Mega 328 à l'envers la première fois et du coup j'ai du le dessouder a l'aide d'un pistolet à chaleur (en faisant attention à pas trop le chauffer) puis le ressouder. Bien-sur je n'ai rien alimenté dans l’intervalle ni pendant qu'il était à l'envers.

[dragonlost]

Pour l'eeprom comment on sais ?

[Cedric02700]

J'ai vérifié c'est bien ATMEGA328P-AU que j'ai eu.



le E2 FF il le rajoute quand j'appuie sur Write Fuses après avoir corrigé les chiffres obtenue avec read fuses.



l'alimentation de la carte est une entrée 5v 2a ça serai ça le problème ? (je vais essayer en 12v mais les 2 convertisseur chauffe beaucoup).



quand je clique sur "connecte" dans cam-view la Cam se déconnecte et je doit la redémarrer (mais le bouton connecte reste valide et je peut encore prendre des image sans erreur (mais tous noir).



Je sais pas si c'est ça mais j'avais soudé le Mega 328 à l'envers la première fois et du coup j'ai du le dessouder a l'aide d'un pistolet à chaleur (en faisant attention à pas trop le chauffer) puis le ressouder. Bien-sur je n'ai rien alimenté dans l’intervalle ni pendant qu'il était à l'envers.



Je crois que la tension mini pour la cam86 est 7,5v. Essai en 12v, ça chauffe mais ça tient.

Pour l eeprom je sais pas.

Modifié 8 avril 2017 par Cedric02700

[gehelem]

Pour l'eeprom, de tête, on s'en rend plutôt compte avec l'utilitaire ftdi pour écrire dessus.

Genre tu paramètres tout bien comme il faut mais l'écriture sur l'eeprom ne se fait pas.

Je pense que ce n'est pas le cas ici, je suis souvent a côté de mes pompes, désolé

Edit : avec mprog machin chose

[dragonlost]

Effectivement le seul truc qui a l'air de bien se faire c'est la programmation de leeprom avec l'outil ftdi.



Bon j'ai tenté le 12v mais la cam à un comportement bizarre.

quand je la connecte elle reste connecter.

Si je me connecte (bouton open) avec cam-prog elle se déconnecte de Windows dans les 10s suivante (ça ne me fait pas ça en 5v).



comportement identique avec une pile 9v.

[gehelem]

C'est curieux ton truc...

Le quartz ?

[dragonlost]

Bon non c'est un problème que je connais ce problème c'est certain de mes port usb 3.0 qui se déconnecter avec certain périphérique au bout d'un certain temps (très chiant avec casque usb !). Je me suis mis sur autre ordi la plus de déconnexion.



Mais j'ai pas ascom du coup je eut pas tester cam view je pense

[gehelem]

Pas besoin de Ascom pour camview ! L'exécutable se suffit a lui même

Edit : mais il faut tjrs le driver d2xx de ftdi...

[dragonlost]

Ok du coup j'ai fait le test.



Plus de déconnexion en 12v quand j'appuie sur "connect". Cette fois si le "Reading for" est passé à 3.23sec (constant). Mais l'image est toujours noir (même les 10 suivante). Toute les autres informations sont identiques.



Edit: J'ai réessayer toute les etape de reprogrammation toujours le même comportement. Si c'est le Atmega qui est mort c'est lui qui peut tout bloquer?

Modifié 8 avril 2017 par dragonlost

[gehelem]

Image noire : a l'écran?

Même avec "iso" sur "auto" ?

(tjrs de mémoire, je ne suis pas a la maison...)

[pagpatrice]

Ok du coup j'ai fait le test.



Plus de déconnexion en 12v quand j'appuie sur "connect". Cette fois si le "Reading for" est passé à 3.23sec (constant). Mais l'image est toujours noir (même les 10 suivante). Toute les autres informations sont identiques.



ça te sert à rien de faire ça, il te faut d’abord insérer le firmware donc regarde ton MEGA, ref exate et soudure

[gehelem]

Essaie aussi avec l'offset au minimum

[gehelem]

ça te sert à rien de faire ça, il te faut d’abord insérer le firmware donc regarde ton MEGA, ref exate et soudure

Ah oui oui bin oui faut programmer avec le pc qui marche du coup

Je plussoie

[dragonlost]

J'ai tout reprogrammé même comportement. Pourtant la ref de l'atmega est bonne. Demain je repasse sur les soudure de l'atmega et je revérifie les voltages.

[pagpatrice]

Rien de compliqué, la programmation doit être faite comme ici, si une étape diffère c'est que quelque chose ne va pas.



Loupe et aiguille à coudre, tu teste toutes les pins du Mega en appuyant mais aussi en soulevant, commence par vérifier les pattes 15/16/17 et 29 ensuite regarde sur le FT les pins 43/44/45/46, regarde qu'elles soient bien soudées et qu'il n'y a pas de surplus de matière.

Modifié 9 avril 2017 par pagpatrice

[dragonlost]

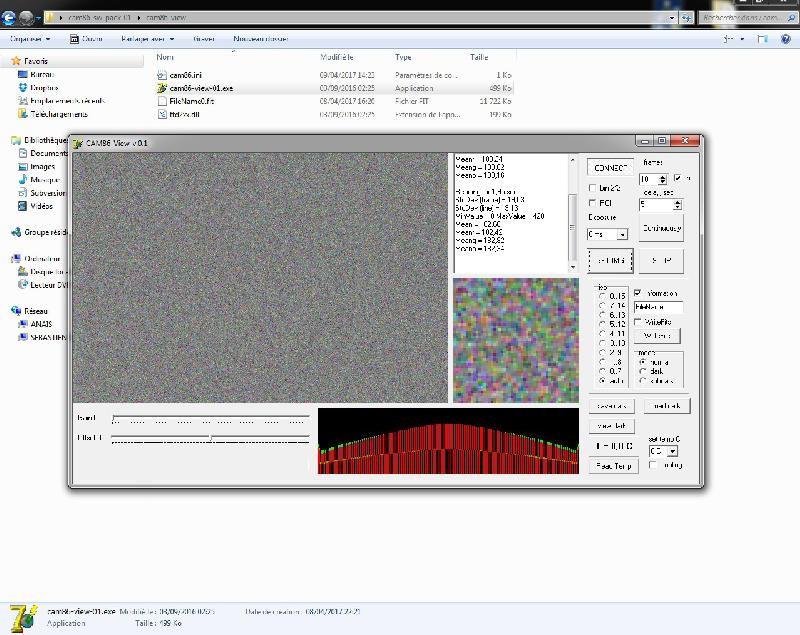

Libération !



Après avoir refait toute les soudure de l'atmega et du FT ! Liberation !!!!



[gehelem]

Bravo !

Voilà un grand pas de franchis

Quel beau dimanche.

Maintenant, les darks...

[dragonlost]

bon j'ai fait quelque test de fonctionnement avec les ordi que j'ai chez moi :



Le but du test :



lancer une session de 10 capture sur cam-view



Ordi 1 :



fixe sur Windows 7 pro. Pas de port usb2 bien identifier que des port usb3.



Résultat : Impossible en 12v, 9 et 5v de rester connecté.

sur certain port le périphérique usb est soit pas détecté soit corrompue.



Ordi 2 :



ordinateur portable qui possède 2port usb3 + un pord usb2/esata, sur windows 7 pro

Résultat : Connexion nikel sur l'usb2/esata mais peripherique corrompu sur les port usb3



Ordi3 :



ordinateur portable qui possède 3 port usb3 sur Windows 10 pro.



Résultat : détection sur tout les ports, installation des drivers un peut galère. Impossible de détecter la camera avec cam-view alors qu'elle est visible dans le gestionnaire.



Ordi n°4 :



tablette (2 en1 low cost) avec un port usb3+ un port usb2 +un port OTG+ un port clavier (qui donne un autre port usb2) sous Windows 10 (processeur z8300)



Résultat :

Détection nikel sur le port Usb2 (comme sur l'ordi n°2). Marche super sur le port usb 3 aussi. J'ai pas essayé sur l'otg car pas le câble. Le port usb2 au niveau du clavier marche très bien aussi.







Conclusion : La cam86 est hyper sensible avec les port usb
