Camera CCD fabriqué maison "CAM86"

[gehelem]

Si ça continue, tu vas pouvoir créer une boutique en ligne relatant le kit

Tu rigoles ! jusqu'à présent, les PCB j'en ai toujours fait cadeau

Posons le comme un principe, je le proclame aujourd'hui :

Si j'en ai sous la main et que la demande est appuyée, le PCB, je les donne, point barre.

NB : de mémoire, les ukrainiens ont envisagé la question du kit il y a qq temps...

[luka]

Hi guys,



regarding the pressure sensor, I really dislike our current humidity sensor. A while ago I started working on firmware support for Bosch BME280 temperature/humidity/pressure sensor. This could be retro-fitted to the existing cameras but would require soldering to the legs of the ATmega.



However, I have a feeling that we are reaching the limits of the ATmega as the firmware started "misbehaving" in really weird ways. For example,

return 5;

would work but

a = 5; return a;

would return random values. I am guessing that there was stack overflow or memory overrun or something similar, not sure. The compiler was also saying that ATmega was close to its memory limits. I had to stop the work as I did not have time but may revisit this in the near future.



If you decide to build a new PCB, you should connect few ATmega pins to pads only, for easy soldering for future expansions. Our IIS version of the PCB has one spare pin as a pad but few more would be good.



Luka

[Greg34]

Tu rigoles ! jusqu'à présent, les PCB j'en ai toujours fait cadeau

Posons le comme un principe, je le proclame aujourd'hui :

Si j'en ai sous la main et que la demande est appuyée, le PCB, je les donne, point barre.

NB : de mémoire, les ukrainiens ont envisagé la question du kit il y a qq temps...



C'est sympa ça



Si ça c'est pas de l'entraide !



D'ailleurs, ces PCB, ils faut juste envoyer les Gerber à une société spécialisée dans la conception des CI ?

J'ai surement dû louper une info quelque part et vu que j'en suis resté au stylo vernis pour faire mes pistes avec mon perchlorure de fer xD

[gehelem]

C'est sympa ça



Si ça c'est pas de l'entraide !



D'ailleurs, ces PCB, ils faut juste envoyer les Gerber à une société spécialisée dans la conception des CI ?

J'ai surement dû louper une info quelque part et vu que j'en suis resté au stylo vernis pour faire mes pistes avec mon perchlorure de fer xD

Exact

Et en général t'es plus ou moins obligé de le commander par 5 ou 10 mini...

Donc...

[pagpatrice]

quelqu'un a une astuce pour nettoyer les pattes propre ?



Non, juste du doigté , si tu dessoude comme moi à la pompe, le peu qu'il reste s'étale facilement sur les pattes.

[impla007]

dessoude à la pompe et si tu as de la tresse, tu finis le nettoyage avec. Ensuite Ç est nickel

[gehelem]

Tu peux aussi regarder ici, méthode douce qui a ma faveur

"P10bsIBDO1E" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

[pierrot2]

j'ai recu le capteur d40 commandé par aliexpress une source pas cher 22$ soit 18.5 euros

j'attaque le desoudage

[gehelem]

j'ai recu le capteur d40 commandé par aliexpress une source pas cher 22$ soit 18.5 euros

j'attaque le desoudage

Cool, prends ton temps : le DMSO ce sera pour dans dix jours...

[pierrot2]

on a parlé de faire fabriquer une serie de circuits, que penser vous de cette source ?

https://www.pcbway.com/

ca tournerait autour de 14 dollrs les 10 soit 12 euros avec expedition china air post

[pagpatrice]

on a parlé de faire fabriquer une serie de circuits, que penser vous de cette source ?

https://www.pcbway.com/

ca tournerait autour de 14 dollrs les 10 soit 12 euros avec expedition china air post



Salut, c'est de là que venaient les miens, boite sérieuse pas de probleme, ils ont dù baisser les prix car j'en avais eu pour plus cher(20€ les 5).

Modifié 12 août 2017 par pagpatrice

[aymericphotography]

Bonjour à tous, je suis nouveau mais intéressé par le sujet, je n'ai pas lu les 170 pages alors veuillez m'excuser si je pose des questions alors que les réponses ont déjà été données

Alors voici mon projet et je pense que vous auriez des réponses

J'aimerais fabriquer une caméra filmant à minimum 24 images secondes, si possible en permettant de mettre tout dans une boîte(alimentation, disque dur, capteur etc...) en essayant de tirer la plage dynamique maximum du capteur et le maximum de qualité en pixels, à cette "boîte" s'ajoutera un pas de vis pour objectif Canon dont je dispose

Merci pour vos réponses

[pagpatrice]

Bonjour à tous, je suis nouveau mais intéressé par le sujet, je n'ai pas lu les 170 pages alors veuillez m'excuser si je pose des questions alors que les réponses ont déjà été données

Alors voici mon projet et je pense que vous auriez des réponses

J'aimerais fabriquer une caméra filmant à minimum 24 images secondes, si possible en permettant de mettre tout dans une boîte(alimentation, disque dur, capteur etc...) en essayant de tirer la plage dynamique maximum du capteur et le maximum de qualité en pixels, à cette "boîte" s'ajoutera un pas de vis pour objectif Canon dont je dispose

Merci pour vos réponses



Bonjour, je voudrais fabriquer une voiture, qui monte à 200 km/h et dans le coffre je voudrais mettre une cuve de 500l de carburant mais je voudrais monter mais jantes en 17 pouces ...



Voilà en gros ce que tu viens de nous dire , de plus toi aussi un petit tour en présentation serait pas mal (tiens je l'ai déjà dit ça aujourd'hui, c'est mon cotés Cévenol qui sort ).





Plus sérieusement, je ne pense pas que ce soit pour de l'astronomie ton affaire, pas vrai ?

Modifié 14 août 2017 par pagpatrice

[aymericphotography]

Alors je m'appelle Aymeric, j'ai 21 ans cela fait plusieurs années que je fais de la photographie ainsi que de la vidéo(court métrage) et j'aime bien bricoler aussi 😂 en ce moment je photographie la voie lactée, j'ai fait avec un ami et son téléscope plusieurs photos d'étoiles et de planètes comme saturne, avec un boîtier plein format, il m'a expliqué son projet pour fabriquer un boîtier avec un capteur de reflex, enlever la matrice de bayer, relié à une carte électronique, puis au pc etc vous connaissez mieux que moi la suite 😊

Mon projet consisterait à faire la même chose sans enlever la matrice pour garder les couleurs et j'aimerais pouvoir savoir si je pouvais aussi l'utiliser pour filmer avec, faire 24 images en une seconde, mais j'aimerais aussi essayer d'en faire une version transportable, par exemple remplacer le pc par un raspberry pi, ou une tablette tournant sous Windows ou linux etc... 😊

Je ne demande pas de me le livrer demain matin, mais savoir si c'était faisable ou si il y avait une autre possibilité 😇

[pagpatrice]

Mon projet consisterait à faire la même chose sans enlever la matrice pour garder les couleurs et j'aimerais pouvoir savoir si je pouvais aussi l'utiliser pour filmer avec, faire 24 images en une seconde, mais j'aimerais aussi essayer d'en faire une version transportable, par exemple remplacer le pc par un raspberry pi, ou une tablette tournant sous Windows ou linux etc... 😊



Non, l’électronique utilisé ici ne permet pas ce genre de montage, nous sommes plus dans une fréquence d'une images toutes les 2 à 3 secondes au plus rapide.



Pour ton utilisation, (encore faut il savoir pourquoi c'est faire) il te faut viser plus vers les capteurs Cmos, suivant l'utilisation et tailles d'image voulue il existe des montages à base d'Arduino (ex Arduicam) ou des modules camera mais pour des petits capteurs car pour les gros vu le prix de ces composants mieux vaudra voir sur des solutions grand public comme les reflex à moins d'avoir une très bonne maîtrise de l’électronique/programmation et énormément de temps libre.

[aymericphotography]

L'utilisation précise serai se prendre 24 photos à la seconde, à 1/50 de seconde, et d'enregistrer sois sous forme de film, soit sous forme de suite d'images sur une carte mémoire, micro sd, disque dur

Si je n'avais pas de temps libre et pas une envie de m'embêter je serais allé me chercher un deuxième boîtier photo 😂 sauf que ce projet m'intéresse tellement que j'aimerais justement aller un peu plus loin que faire une simple photo d'astronomie avec 😊

Le capteur ccd ne peut donc pas supporter de faire ces 24 images secondes ? Vers quel capteur cmos de dslr faut il que je me tourne ?

Après attention je ne demande pas que la caméra traite les images machin bidule ect... Même si la caméra n'enregistre que des photos, je m'occuperai en post prod d'en faire un film

[gehelem]

Salut,

ce n'est pas le capteur qui bride le débit, mais l’électronique qu'il y a autour :

Dans le cas de ce montage, c'est principalement la phase de lecture de l'image qui prend du temps.

Nous sommes au maximum de ce que les composants peuvent fournir, l'élément déterminant est le FT2232, qui se charge des entrées/sorties au niveau de l'USB.

C'est lui qui bride le tout.

On peut difficilement faire mieux, à moins d'avoir des compétences poussées dans d'autres technologies plus rapides (FPGA) et de repartir quasiment de zéro.

=> Ne te lance pas dans ce projet si tu tiens à tes 24 images par seconde, ça n'est tout simplement pas possible.

Mais sinon, si tu as envie de bricoler, lance toi !

Gilles.

[aymericphotography]

D'accord 😩 bon eh bien si les 24 images secondes ne sont pas possibles tant pis...

Merci en tout cas pour vos réponses et je continue à suivre activement le forum pour savoir où chacun en es avec sa caméra 😇

[pagpatrice]

L'utilisation précise serai se prendre 24 photos à la seconde, à 1/50 de seconde, et d'enregistrer sois sous forme de film, soit sous forme de suite d'images sur une carte mémoire, micro sd, disque dur

Si je n'avais pas de temps libre et pas une envie de m'embêter je serais allé me chercher un deuxième boîtier photo 😂 sauf que ce projet m'intéresse tellement que j'aimerais justement aller un peu plus loin que faire une simple photo d'astronomie avec 😊

Le capteur ccd ne peut donc pas supporter de faire ces 24 images secondes ? Vers quel capteur cmos de dslr faut il que je me tourne ?

Après attention je ne demande pas que la caméra traite les images machin bidule ect... Même si la caméra n'enregistre que des photos, je m'occuperai en post prod d'en faire un film



Certains CCD font bien plus que 24im/sec, mais comme dit Gehelem l'électronique autour du CCD est primordiale et les fréquences de travail n'ont plus rien à voir avec les nôtres.



Comme dit plus haut, pour des petits capteur il y a sur la toile quelques réalisation à base d'Arduino qui sont à la portés de tous, en cherchant un peu tu trouveras même des montages à faire complet un peu comme ici.



Par contre pour des capteurs de grande taille (format APS-C), je connais qu'un seul montage réalisé par des amateurs capable de travailler autant à ces vitesses rapide (de mémoire 25im/sec) qu'a des vitesses lente comme nous avons besoin pour du ciel profond, sans rentrer trop dans les détails car ils ont décidés de commercialiser la camera (courant de l'année prochaine si tout va bien):

- ils sont programmeur et électronicien de métier, travaillent sur le projet depuis quelques années et ils ont accès à un matériel de fou, sans compter les echec et donc le financement qui va avec.



Si tu remplis ces conditions, bien lance toi mais comme tu pourras le constater ce n'est pas à la portée de tous, mais pas impossible

[metzfr]

Bonjour à tous,



1 problème et 1 photo:



la problème: Avec APT, si je mets une consigne à 5°C, le refroidissement se met bien en route, mais la température descend bien en dessous de la consigne !

j'ai même essayer de mettre une consigne à 15°C ... je descends à moins de 0°C.

Je ne comprend pas.

Je ne veux pas descendre trop bas car j'ai des soucis d'humidité dans la Cam, et ça embue le capteur.

Si le passe le cooling à Off. Le refroidissement s'arrête bien. Donc la commande est OK

J'ai aussi essayer le mode slow cooling ... ça ne change rien (et ça descend toujours aussi bas, et aussi vite)

Avez vous une idée sur mon problème ?

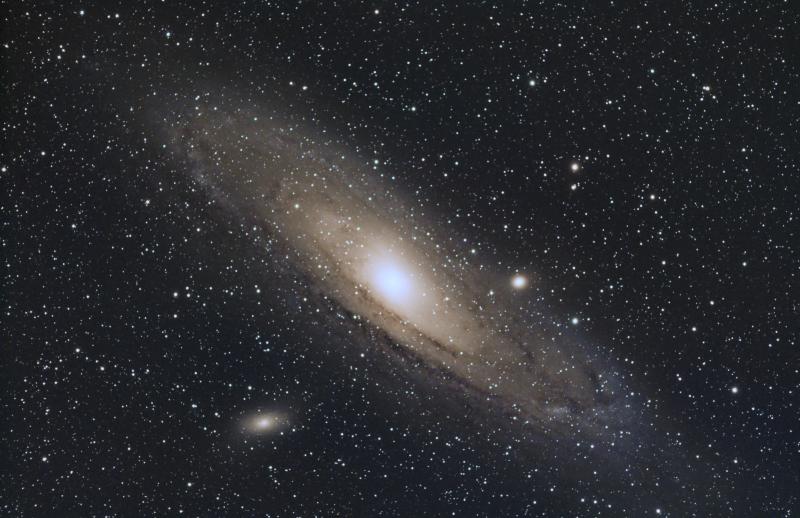

Et pour la photo: une M31 prise à la Cam86, sans refroidissement, et avec un ciel super turbulent (l'autoguidage partait dans tous les sens). Mais bon, faut bien apprivoiser la bête ! :-)



[gehelem]

Cool d'avoir des bonnes nouvelles comme ça!

Ton refroidissement doit être "trop" efficace.

Essaie de diminuer Kp

Ou de faire joujou avec mes macro Excel



Edit : diminue aussi le start power %

Modifié 25 septembre 2017 par gehelem

[metzfr]

Cool d'avoir des bonnes nouvelles comme ça!

Ton refroidissement doit être "trop" efficace.

Essaie de diminuer Kp

Ou de faire joujou avec mes macro Excel



Edit : diminue aussi le start power %



Oui, je vais essayer ça.

Je suis certain qu'au début, j'arrivais à réguler à la bonne température. Je vais essayer de jouer avec les paramètres.



Bon, ça reste toujours sympa de sortir une photo, même modeste, avec une Cam 100% "home made"

[pagpatrice]

Superbe ton M31, justement je me disais que nous n'avions pas eu de nouvelles des dernière constructions, ça fait plaisir à voir.

Pour le refroidissement, si ta température de consigne n'est pas trop différente de la température ambiante tu va la dépasser au démarrage puis elle va se stabiliser au bout d'un moment, pour éviter ça il te faut faire ce que Gehelem t'a écrit, baisser la puissance de départ en premier lieu et baisser le Kp si ça dépasse encore, le jour ou tu n'auras plus de souci tu pourras remette les bon réglages.

Modifié 25 septembre 2017 par pagpatrice

[metzfr]

Effectivement la température de consigne était assez proche de la température de départ.



Jusque là, j'avais un taux d'humidité de 25% dans la cam.

Samedi, j'étais à 65% !

J'ai ouvert et j'ai changer le sachet de silicat, mais je n'ai pas réussi à descendre sous les 45/50%

Donc, passé sous les 10°C, je commençais a voir de la buée.



Je voulais me caler à 15°C (en partant de 24°C) ... mais je descends très vite à 0°.



Je vais faire quelques essais de paramétrage.



Merci pour vos conseils !

[gehelem]

C'est quoi ton Peltier ?

[metzfr]

C'est quoi ton Peltier ?



C'est un TES1-12702 acheté sur AliExpress. Payé 18€ pour 2 pièces.



dimension 25*25*3.7

12V

2A



https://fr.aliexpress.com/item/Semiconductor-refrigeration-chip-25-25-3-7-12V2A-TES1-12702-medical-treatment-with-a-miniature-refrigerator/32760766651.html?spm=a2g0s.9042311.0.0.NvEUSJ

[gehelem]

C'est étonnant que tu descendes si vite avec 2A

Tu consommes combien en vrai ?

[metzfr]

C'est étonnant que tu descendes si vite avec 2A

Tu consommes combien en vrai ?



Aucune idée de ma consommation. Faut que je regarde.



Sinon, j'ai une Atik de mon club astro qui consomme 1A ... elle descend aussi très vite en température. Ca ne me choque pas plus que ça.

[gehelem]

Oui, vérifie qd même...

Si ton Peltier pompe plus que prévu, tu risques de flinguer vt1 (vécu)

[metzfr]

Oui, vérifie qd même...

Si ton Peltier pompe plus que prévu, tu risques de flinguer vt1 (vécu)



Effectivement, ça vaut le coup de vérifier !
