Camera CCD fabriqué maison "CAM86"

[Cedric02700]

Superbe, bravo.

Alors explique, pas trop de stress?

Avec un grattoir en cuivre?

Combien de temps?



Je suis sur GSM donc je vois pas bien mais j ai l'impression que tu as pas trop de reste.



Pour le nettoyage c'est pas évident, j avais utilisé un pinceau pour objectif mais attention à pas aller trop au bords et une bombe d'air sec mais la aussi attention à pas appuyer trop fort être pas trop prêt.



Merci! C'est stressant comme activité! Sur un des grand côté quand on approche des bords bleu la matrice est super dur à gratter. Sur un petit côté les pixels s arrêtent avant le tour bleu. C'est amusant quand j'ai vu tes photos j'ai eu l'impression que ça avait été pareil pour toi.

J'ai tout gratter avec un grattoir en cuivre.

La dernière couche est collante et s étale avec le grattoir, mais elle s'enlève bien à l alcool. Pour nettoyer j'ai fais des outils avec des bâtonnets de glace coupé pour supprimer le bout arrondi et du papier doux fixé à une extrémité.

En tout j ai du mettre 30min.

Je vais sûrement peaufiner les bords. Je me demande si on peut gratter le tour bleu des petits côtés. J'ai un capteur HS de D50, je vais gratter pour voir ce qu il y a en dessous.

Au passage en parlant de D50, les pattes du capteur sont plus courtes que celle du D70. Faites attention si vous cherchez un deuxième capteur, suivant votre montage ca peut être gênant. De plus le capteur est collé avec un mastic noir en plus de la colle qui se dissous avec le DMSO. Vraiment dur à séparer de la plaque alu. Le mien à même cassé. En même temps j'ai un peu forcé car je savais déjà qu'il était mort...

Ma caméra n est toujours pas étanche. La bague qui va tenir le hublot est coulée et attend l usinage.

[Cedric02700]

J'avais oublié. J'ai un capteur de D70 qui fait trempette dans le DMSO. Si vous avez des idées de test pour comparer le capteur couleur et le noir et blanc, je prend!

[pagpatrice]

Ne gratte pas les bleus, les pixels du dessous servent de référence donc si tu gratte ton capteur sera inutilisable.



Le grattoir en cuivre, c est génial rapide et sans rayures.

[pagpatrice]

J'avais oublié. J'ai un capteur de D70 qui fait trempette dans le DMSO. Si vous avez des idées de test pour comparer le capteur couleur et le noir et blanc, je prend!



Une même cible, avec le même temps de pose unitaire, c est la seule chose pour pouvoir réellement comparer les deux, dommage que je n ais pas eu le temps de le faire...

[Cedric02700]

Alors là, c'est cool !

J'avais fait un petit tuto par mail à un Ukrainien :

sudo apt-get install build-essential gcc cmake git

install indilib dev prerequisites :

sudo apt-get install cdbs libcfitsio-dev libnova-dev libusb-1.0-0-dev libjpeg-dev libusb-dev libtiff5-dev libftdi-dev fxload libkrb5-dev libcurl4-gnutls-dev libraw-dev libgphoto2-dev libgsl0-dev dkms libboost-regex-dev libgps-dev libdc1394-22-dev

Clone cam86 driver somewhere on your machine (here ~/tmp)

cd

mkdir tmp

cd tmp

git clone https://github.com/gehelem/indi_cam86_ccd.git

cd indi_cam86_ccd



Then switch to my lastest code :

git checkout workinprogress



Then compilation steps starts :

mkdir build

cd build

cmake .. (<= two points are important !)

make

If you have any error in the 2 previous steps, tell me



You have to manually isnstall udev rules file, i have to fix that :

sudo cp ../99-cam86.rules /etc/udev/rules.d/

And restart udev :

sudo service udev restart



plug your cam86



From here you can run the driver like that :

indiserver -v -m 100 ./indi_cam86_ccd



you can also install the driver into your environemnt :

sudo make install

with that one, you can use the driver like any other one.



Je viens d'essayer d'installer le driver linux, ça plante après le "cmake .."



CMake Error at CMakeLists.txt:22 (find_package):
 Could not find a package configuration file provided by "LibFTDI1" with any
 of the following names:

   LibFTDI1Config.cmake
   libftdi1-config.cmake

 Add the installation prefix of "LibFTDI1" to CMAKE_PREFIX_PATH or set
 "LibFTDI1_DIR" to a directory containing one of the above files.  If
 "LibFTDI1" provides a separate development package or SDK, be sure it has
 been installed.


-- Configuring incomplete, errors occurred!
See also "/home/cedric/tmp/indi_cam86_ccd/build/CMakeFiles/CMakeOutput.log".



J'ai donc installer "libftdi1-dev". mais ensuite ca plante là:



cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ cmake ..
-- Found CFITSIO: /usr/lib/x86_64-linux-gnu/libcfitsio.so
CMake Error at CMakeLists.txt:23 (include):
 include could not find load file:

   /usr//usr/lib/x86_64-linux-gnu/cmake/libftdi1/UseLibFTDI1.cmake


-- Configuring incomplete, errors occurred!
See also "/home/cedric/tmp/indi_cam86_ccd/build/CMakeFiles/CMakeOutput.log".
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$



Pourtant le fichier "UseLibFTDI1.cmake" est bien présent dans le répertoire demandé. J’espère que j'ai pas tout flingué... Je continu à chercher.

[gehelem]

Je viens d'essayer d'installer le driver linux, ça plante après le "cmake .."



CMake Error at CMakeLists.txt:22 (find_package):
 Could not find a package configuration file provided by "LibFTDI1" with any
 of the following names:

   LibFTDI1Config.cmake
   libftdi1-config.cmake

 Add the installation prefix of "LibFTDI1" to CMAKE_PREFIX_PATH or set
 "LibFTDI1_DIR" to a directory containing one of the above files.  If
 "LibFTDI1" provides a separate development package or SDK, be sure it has
 been installed.


-- Configuring incomplete, errors occurred!
See also "/home/cedric/tmp/indi_cam86_ccd/build/CMakeFiles/CMakeOutput.log".



J'ai donc installer "libftdi1-dev". mais ensuite ca plante là:



cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ cmake ..
-- Found CFITSIO: /usr/lib/x86_64-linux-gnu/libcfitsio.so
CMake Error at CMakeLists.txt:23 (include):
 include could not find load file:

   /usr//usr/lib/x86_64-linux-gnu/cmake/libftdi1/UseLibFTDI1.cmake


-- Configuring incomplete, errors occurred!
See also "/home/cedric/tmp/indi_cam86_ccd/build/CMakeFiles/CMakeOutput.log".
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$



Pourtant le fichier "UseLibFTDI1.cmake" est bien présent dans le répertoire demandé. J’espère que j'ai pas tout flingué... Je continu à chercher.



En fait il manquait une "toute petite" vacherie :

Il faut installer libftdi en suivant ceci :

http://developer.intra2net.com/mailarchive/html/libftdi/2013/msg00014.html



Edit : pas besoin d'aller plus loin que le 4)

Modifié 15 novembre 2017 par gehelem

[Cedric02700]

En fait il manquait une "toute petite" vacherie :

Il faut installer libftdi en suivant ceci :

http://developer.intra2net.com/mailarchive/html/libftdi/2013/msg00014.html



Edit : pas besoin d'aller plus loin que le 4)



Merci! Ça c est du dépannage express!

[gehelem]

Merci! Ça c est du dépannage express!



Ca veut surtout dire que suis complètement accro à mon téléphone...

Ca me fiche la trouille

[Cedric02700]

Ca veut surtout dire que suis complètement accro à mon téléphone...

Ca me fiche la trouille



Webastro et téléphone portable, je connais ça... Je viens de jeter un œil sur le lien que tu as donné, heureusement qu'il faut arrêter au point 4!

[luka]

Hi guys,



Although I already have a debayered D70 sensor I am curious about the "copper scraper" that gets mentioned here, I thought metal would be too rough for the sensor. Google translation from French was not very useful in describing it. Any chance someone can write a short description in English on how the copper tool was made or post an image. Thank you.

(I have used toothpicks to debayer mine).



And, while it has been said before it is worth mentioning it again:

1. do not scrape the blue edges or you will kill the sensor.

2. do not put back the original glass or you will get bad reflections.



And if you cut a gold wire, it is possible to repair it with very careful soldering and lots of luck.

[gehelem]

Hi guys,



Although I already have a debayered D70 sensor I am curious about the "copper scraper" that gets mentioned here, I thought metal would be too rough for the sensor. Google translation from French was not very useful in describing it. Any chance someone can write a short description in English on how the copper tool was made or post an image. Thank you.

(I have used toothpicks to debayer mine).



And, while it has been said before it is worth mentioning it again:

1. do not scrape the blue edges or you will kill the sensor.

2. do not put back the original glass or you will get bad reflections.



And if you cut a gold wire, it is possible to repair it with very careful soldering and lots of luck.



Hi Luka



There is a picture here, where you can see Patrice's cooper tool :

https://www.diycam.fr/index.php/fr/9-all/construction/25-supprimer-la-matrice-de-bayer

[Cedric02700]

En fait il manquait une "toute petite" vacherie :

Il faut installer libftdi en suivant ceci :

http://developer.intra2net.com/mailarchive/html/libftdi/2013/msg00014.html



Edit : pas besoin d'aller plus loin que le 4)



Bon ça a avancé un peu. Un peu seulement. Quand je lance le driver, ça s’arrête là et ça attend:



cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ indiserver -v -m 100 ./indi_cam86_ccd
2017-11-16T08:32:53: startup: indiserver -v -m 100 ./indi_cam86_ccd
2017-11-16T08:32:53: Driver ./indi_cam86_ccd: pid=3240 rfd=3 wfd=6 efd=7
2017-11-16T08:32:53: listening to port 7624 on fd 4
2017-11-16T08:32:53: Driver ./indi_cam86_ccd: snooping on Telescope Simulator.EQUATORIAL_EOD_COORD
2017-11-16T08:32:53: Driver ./indi_cam86_ccd: snooping on Telescope Simulator.TELESCOPE_INFO
2017-11-16T08:32:53: Driver ./indi_cam86_ccd: snooping on Telescope Simulator.GEOGRAPHIC_COORD
2017-11-16T08:32:53: Driver ./indi_cam86_ccd: snooping on Focuser Simulator.ABS_ROTATOR_ANGLE
2017-11-16T08:32:53: Driver ./indi_cam86_ccd: snooping on CCD Simulator.FILTER_SLOT
2017-11-16T08:32:53: Driver ./indi_cam86_ccd: snooping on CCD Simulator.FILTER_NAME
2017-11-16T08:32:53: Driver ./indi_cam86_ccd: snooping on SQM.SKY_QUALITY

[gehelem]

Essai en sudo...

Si je me souviens, il doit y avoir une histoire de droits sur les comm

[Cedric02700]

Essai en sudo...

Si je me souviens, il doit y avoir une histoire de droits sur les comm



Ça me fait la même chose. J'aurai pas fait une boulette en installant le libftdi1-dev?

[gehelem]

Ça me fait la même chose. J'aurai pas fait une boulette en installant le libftdi1-dev?

Franchement je ne pense pas...

Mais attends :

Il faut te connecter avec le device manager, tu as essayé? Je pense que ton driver attend juste que tu t'y connecte...

[Cedric02700]

Franchement je ne pense pas...

Mais attends :

Il faut te connecter avec le device manager, tu as essayé? Je pense que ton driver attend juste que tu t'y connecte...



Je ne vois pas de quoi tu parle... Je cherche, c'est un truc genre gestionnaire de périphérique sous windows.

[Cedric02700]

J'avais juste vérifié avec lsusb si la camera apparaissait bien.

Modifié 16 novembre 2017 par Cedric02700

[gehelem]

Je ne vois pas de quoi tu parle... Je cherche, c'est un truc genre gestionnaire de périphérique sous windows.

Sur kstars :

Tools/devices/device manager

Onglet "client"

Créer une connexion localhost:7624

Puis connection

Ca devrait t'ouvrir le control panel avec la cam86

[dragonlost]

Hello.



Dites, avez vous eu vent d'un PCB cam86 en 2 parties, une partie CCD et une partie Alimentation et contrôle ? Si en plus vous avez les sources ça serai super cool (au format eagle par exemple) !

Merci (J'aimerai bien me faire une version sous EasyEDA avec des convertisseurs to220, des connecteurs au pas 2.54mm, un emplacement pour un port usb-B direct, unn emplacement pour le convertisseur 9/8v, un emplacement pour l'électronique additionnel du Peltier ( pour empêcher la déconnexion),etc...).

[Cedric02700]

Sur kstars :

Tools/devices/device manager

Onglet "client"

Créer une connexion localhost:7624

Puis connection

Ca devrait t'ouvrir le control panel avec la cam86



Merci beaucoup pour la réponse super rapide! Ça avait l air de fonctionner mais j ai du partir d'urgence. Je te tiens au courant des que je pourrai reprendre. Encore merci!

[dragonlost]

Je vais essayer de pondre un script d'installation automatique pour la NAFABox

[gehelem]

Je vais essayer de pondre un script d'installation automatique pour la NAFABox

Alors là, j'en serais vraiment ho-no-ré

Mais crois-tu que ça en vaille la peine ?

On est déjà pas beaucoup sur la cam86, et donc encore beaucoup moins à vouloir la faire tourner sur linux



Allez ça me donne envie tout ça,

je ressors la mienne pour voir ce qui a pété en mai dernier.

[pagpatrice]

Hi guys,



Although I already have a debayered D70 sensor I am curious about the "copper scraper" that gets mentioned here, I thought metal would be too rough for the sensor. Google translation from French was not very useful in describing it. Any chance someone can write a short description in English on how the copper tool was made or post an image. Thank you.

(I have used toothpicks to debayer mine).



And, while it has been said before it is worth mentioning it again:

1. do not scrape the blue edges or you will kill the sensor.

2. do not put back the original glass or you will get bad reflections.



And if you cut a gold wire, it is possible to repair it with very careful soldering and lots of luck.

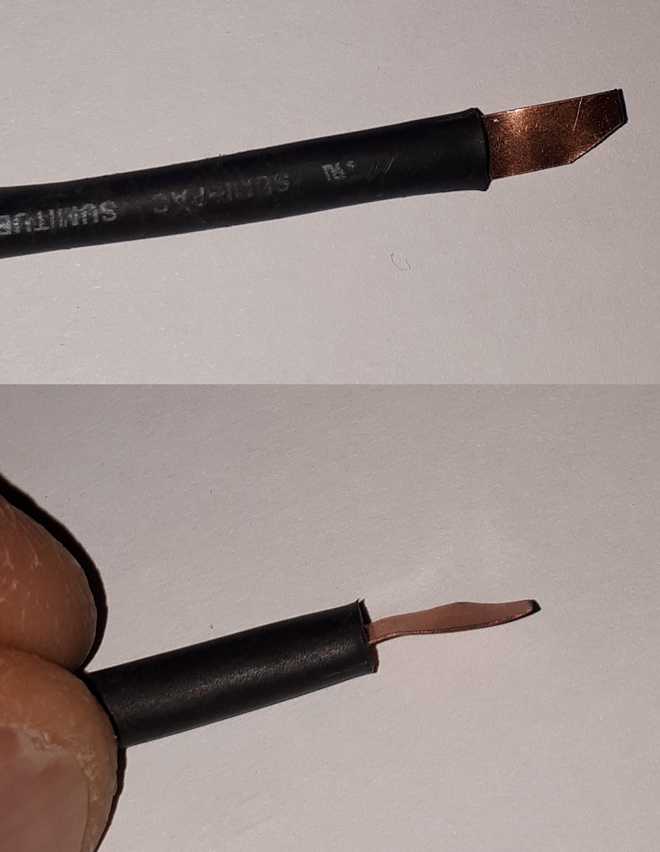

Luka, the scraper made with "Copper Sheets" 0,15 mm, recovered in a dead power supply, it's very easy with that .











Hello.



Dites, avez vous eu vent d'un PCB cam86 en 2 parties, une partie CCD et une partie Alimentation et contrôle ? Si en plus vous avez les sources ça serai super cool (au format eagle par exemple) !

Merci (J'aimerai bien me faire une version sous EasyEDA avec des convertisseurs to220, des connecteurs au pas 2.54mm, un emplacement pour un port usb-B direct, unn emplacement pour le convertisseur 9/8v, un emplacement pour l'électronique additionnel du Peltier ( pour empêcher la déconnexion),etc...).



il existe un modele rond sur 3 planches, j'avais demandé les fichiers mais je suis resté sans réponse, par contre j'ai récupéré le schéma avec les différentes implantation des composants.



A part séparer le CCD, le reste peut être conservé comme ça, cela n'apportera pas grand chose de plus.



Pour la déconnexion, la Caméra n'est pas en cause, le souci vient plus des PC récent.

Modifié 16 novembre 2017 par pagpatrice

[dragonlost]

Alors là, j'en serais vraiment ho-no-ré

Mais crois-tu que ça en vaille la peine ?

On est déjà pas beaucoup sur la cam86, et donc encore beaucoup moins à vouloir la faire tourner sur linux



Allez ça me donne envie tout ça,

je ressors la mienne pour voir ce qui a pété en mai dernier.



En fait je vois plus un script seul non référencé dans les menus qui permettra à qui veut d'installer le driver

[gehelem]

En fait je vois plus un script seul non référencé dans les menus qui permettra à qui veut d'installer le driver

Ah bin, super... mais faut pas que ça te donne trop de boulot !

En plus, mon driver est quand-même vachement dans une version beta...



J'ai ressorti/démonté ma cam : en fait ce qui n'allait plus c'est qu'en tombant, le doigt en cuivre a poussé le capteur hors de ses connecteurs => de l'utilité de fixer le doigt...

Mais sinon maintenant elle me sort des images dégueu, j'espère que je n'ai pas aut' chose qu'a pété.

Peut-être l'absence de filtre IR, je vais retester tout ça.

[Cedric02700]

Hi guys,



Although I already have a debayered D70 sensor I am curious about the "copper scraper" that gets mentioned here, I thought metal would be too rough for the sensor. Google translation from French was not very useful in describing it. Any chance someone can write a short description in English on how the copper tool was made or post an image. Thank you.

(I have used toothpicks to debayer mine).



And, while it has been said before it is worth mentioning it again:

1. do not scrape the blue edges or you will kill the sensor.

2. do not put back the original glass or you will get bad reflections.



And if you cut a gold wire, it is possible to repair it with very careful soldering and lots of luck.



sorry luka I did not see your message. my scraper is the same kind as that of patrice. out of curiosity I will scrape the blue stripes on my dead sensor and I will post the photos if I can do it.

[Cedric02700]

Sur kstars :

Tools/devices/device manager

Onglet "client"

Créer une connexion localhost:7624

Puis connection

Ca devrait t'ouvrir le control panel avec la cam86



Avant que je parte tout à l heure j'ai réussi à me connecter et prendre des photos. La Cam86 n'apparaît par contre pas pas dans la liste des ccd de indi. Peut être est-ce normal?



Je vais essayer de pondre un script d'installation automatique pour la NAFABox



J'avoue que le côté automatique est séduisant pour un débutant comme moi! Merci.

[impla007]

J'ai attaqué le grattage du capteur. Il en reste sur les bords mais la vache ça fait peur! Pas evident non plus de nettoyer en évitant les fils dorés... Un Flat pour illustrer ça:







Franchement c est super . Tu fais avancer le truc en montrant que c est possible ! C est lache maisj ai pas encore osé en attendant de voir ....,



Bravo



De mon côté, si je trouve un a7s en panne sur le bon coin, je sais maintenant comment occuper mes soirées

Modifié 16 novembre 2017 par impla007

[Cedric02700]

Franchement c est super . Tu fais avancer le truc en montrant que c est possible ! C est lache maisj ai pas encore osé en attendant de voir ....,



Bravo



De mon côté, si je trouve un a7s en panne sur le bon coin, je sais maintenant comment occuper mes soirées



Merci. Avec les conseils de Patrice notamment pour le grattoir en cuivre et ce que j ai pu glaner à droite à gauche, ca rassure pour se lancer. Ne pas oublier la chance non plus . Les 250°C je les ai réglés au pif. J'ai l'impression qu à cette température la colle de la vitre qui est super dure ( elle fait de la poussière quant on gratte l'excédent sur le bord le la vitre) deviens "plastique". On arrive à la décoller comme de pâte à modeler avec un cuter sans qu elle ne soit trop collante.

Je sais pas combien peut se vendre un A7S en panne mais vu comment je faisais pas le malin avec un capteur qui m'est revenu à 36euros, j'imagine bien la montée d'adrénaline avec un capteur à ce prix là! Le A7S avec un capteur debayerisé ca doit être une tuerie!

[Cedric02700]

Ah bin, super... mais faut pas que ça te donne trop de boulot !

En plus, mon driver est quand-même vachement dans une version beta...



J'ai ressorti/démonté ma cam : en fait ce qui n'allait plus c'est qu'en tombant, le doigt en cuivre a poussé le capteur hors de ses connecteurs => de l'utilité de fixer le doigt...

Mais sinon maintenant elle me sort des images dégueu, j'espère que je n'ai pas aut' chose qu'a pété.

Peut-être l'absence de filtre IR, je vais retester tout ça.



Tu entends quoi par "des images dégueu"?
