gehelem

gehelem

Posté
Posté
Tu entends quoi par "des images dégueu"?

Bande supérieure horizontale saturée, qui dégouline vers le bas sur l'image,

et si le capteur est exposé, des lignes verticales

Je posterai des photos demain, si vous avez des suggestions je prends

(mais de toute façon, je pense que la V2 vient de prendre un sacré coup d'avance sur les autres bricolages en cours :) )

  • Réponses 4k
  • Créé
  • Dernière réponse

Les pipelettes du sujet

Les pipelettes du sujet

Messages populaires (du sujet)

Klausmh
Klausmh

Hi,   first real picture made with Lordzurps CAM87-Box   This picture was taken by simply holding a camera-lens (Olympus-OM 28mm) in front of the sensor.      K

dpapavoine
dpapavoine

Bonjour tout le monde, Après de nombreux tâtonnements et essais infructueux, je commence enfin à sortir des images avec la Cam86 ! 🙂 Faut dire que le temps ne nous a pas épargné ... Alors vo

dpapavoine
dpapavoine

Allez, une petite dernière pour décider ceux qui hésitent encore à ce lancer...

Images postées dans ce sujet

gehelem

gehelem

Posté
Posté
Avant que je parte tout à l heure j'ai réussi à me connecter et prendre des photos. La Cam86 n'apparaît par contre pas pas dans(...)

Bravo, excellente nouvelle !

Pour la faire marcher comme n'importe quelle autre CCD sur Ekos, il faut installer les binaires et tout l'tintouin :

tu te remets dans ton répertoire "build" et tu tapes ceci :

sudo make install

Avec ça, ça devrait faire la rue Michel, après avoir redémarré Kstars à priori...



Sur quelle type de machine tu la fais marcher ? Une Tinker ???

Cedric02700

Cedric02700

Posté
Posté
Bande supérieure horizontale saturée, qui dégouline vers le bas sur l'image,

et si le capteur est exposé, des lignes verticales

Je posterai des photos demain, si vous avez des suggestions je prends

(mais de toute façon, je pense que la V2 vient de prendre un sacré coup d'avance sur les autres bricolages en cours :) )



Avec toutes les bizarreries que j'ai vu sur tous les forum traitant de la Cam86 on devrai trouver! La V2 aura le même PCB?



Bravo, excellente nouvelle !

Pour la faire marcher comme n'importe quelle autre CCD sur Ekos, il faut installer les binaires et tout l'tintouin :

tu te remets dans ton répertoire "build" et tu tapes ceci :

sudo make install

Avec ça, ça devrait faire la rue Michel, après avoir redémarré Kstars à priori...



Sur quelle type de machine tu la fais marcher ? Une Tinker ???



Une fois la caméra connecté j'ai pris quelque photos puis j'ai déconnecté la Caméra. Je suis retourner dans le terminal, ctrl C pour arrter le driver et apres j'ai fait le sudo make install. Même en redémarrant le PC la camera n apparaissait pas dans indi. Et c'est la que le travail m'a appeler et je me retrouve en déplacement jusqu'à samedi matin...

Pour la machine, j'ai rajouter un disque dur dans mon PC de bureau et j'ai installer Ubuntu mate 16.04 LTS. La tinker board c'est pour bientôt! Je suis en phase de test de mon matos sur linux mais vous m'avez tous grave donné envi avec vos tinker board et le super boulot accompli pour rendre tout ça accessible à un débutant comme moi!

gehelem

gehelem

Posté
Posté
Avec toutes les bizarreries que j'ai vu sur tous les forum traitant de la Cam86 on devrai trouver! La V2 aura le même PCB?







Une fois la caméra connecté j'ai pris quelque photos puis j'ai déconnecté la Caméra. Je suis retourner dans le terminal, ctrl C pour arrter le driver et apres j'ai fait le sudo make install. Même en redémarrant le PC la camera n apparaissait pas dans indi. Et c'est la que le travail m'a appeler et je me retrouve en déplacement jusqu'à samedi matin...

Pour la machine, j'ai rajouter un disque dur dans mon PC de bureau et j'ai installer Ubuntu mate 16.04 LTS. La tinker board c'est pour bientôt! Je suis en phase de test de mon matos sur linux mais vous m'avez tous grave donné envi avec vos tinker board et le super boulot accompli pour rendre tout ça accessible à un débutant comme moi!



Désolé, je vois pas...

Faudrait quelques screenshot, ça me permettrait de voir où tu creuses.

NB : apparemment les appels du système de log ont changé, normalement le driver est beaucoup plus bavard que ça dans le control panel, je vais regarder.

La tinker : ça va être coton, la cam86 bouffe une bande passante de folie, je rame un peu avec ça (sur RPI3 et Odroid)

Bon courage pour le boulot.



Edit : PCB de la V2 sera le même, je l'avais sous le coude.

Cedric02700

Cedric02700

Posté
Posté

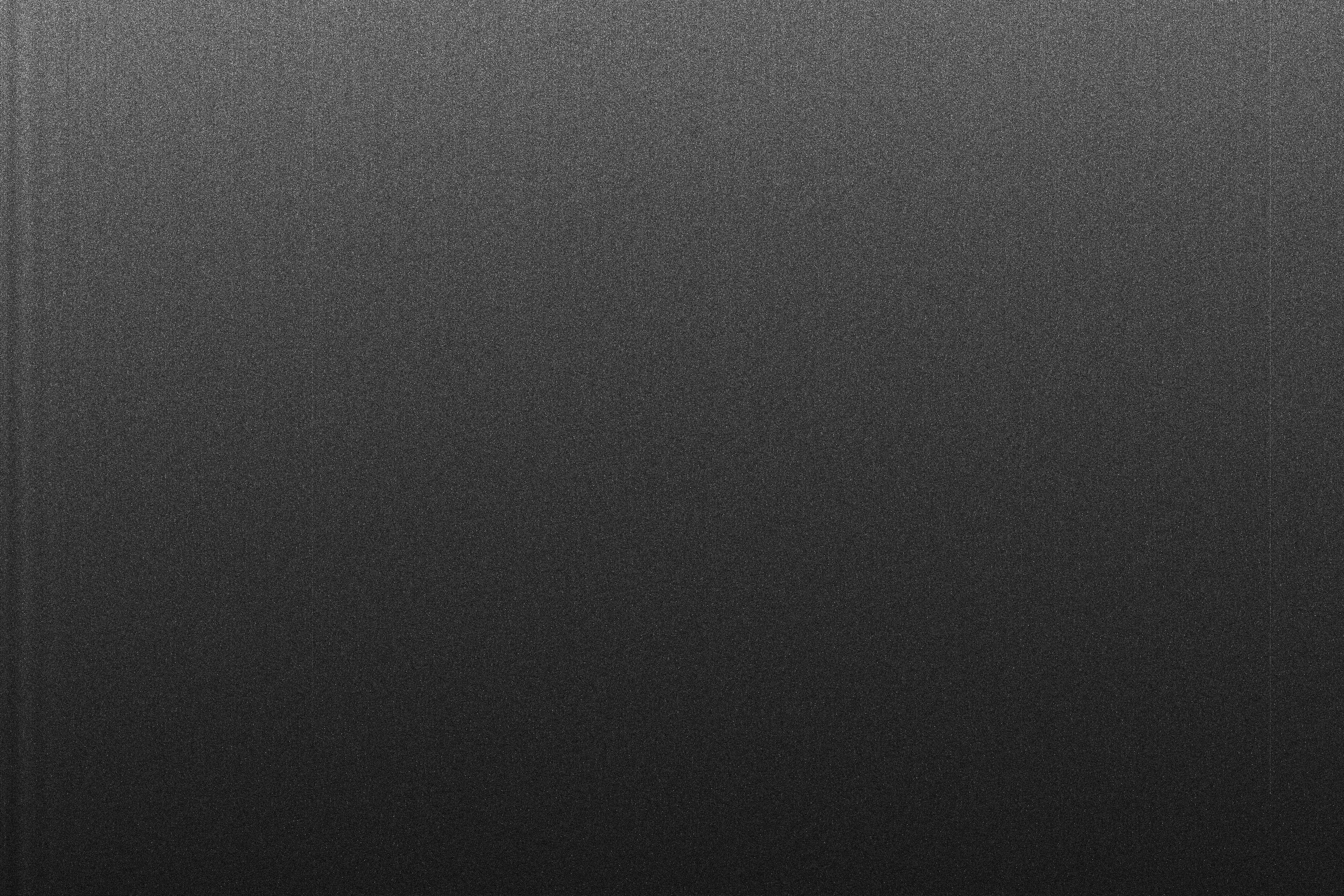

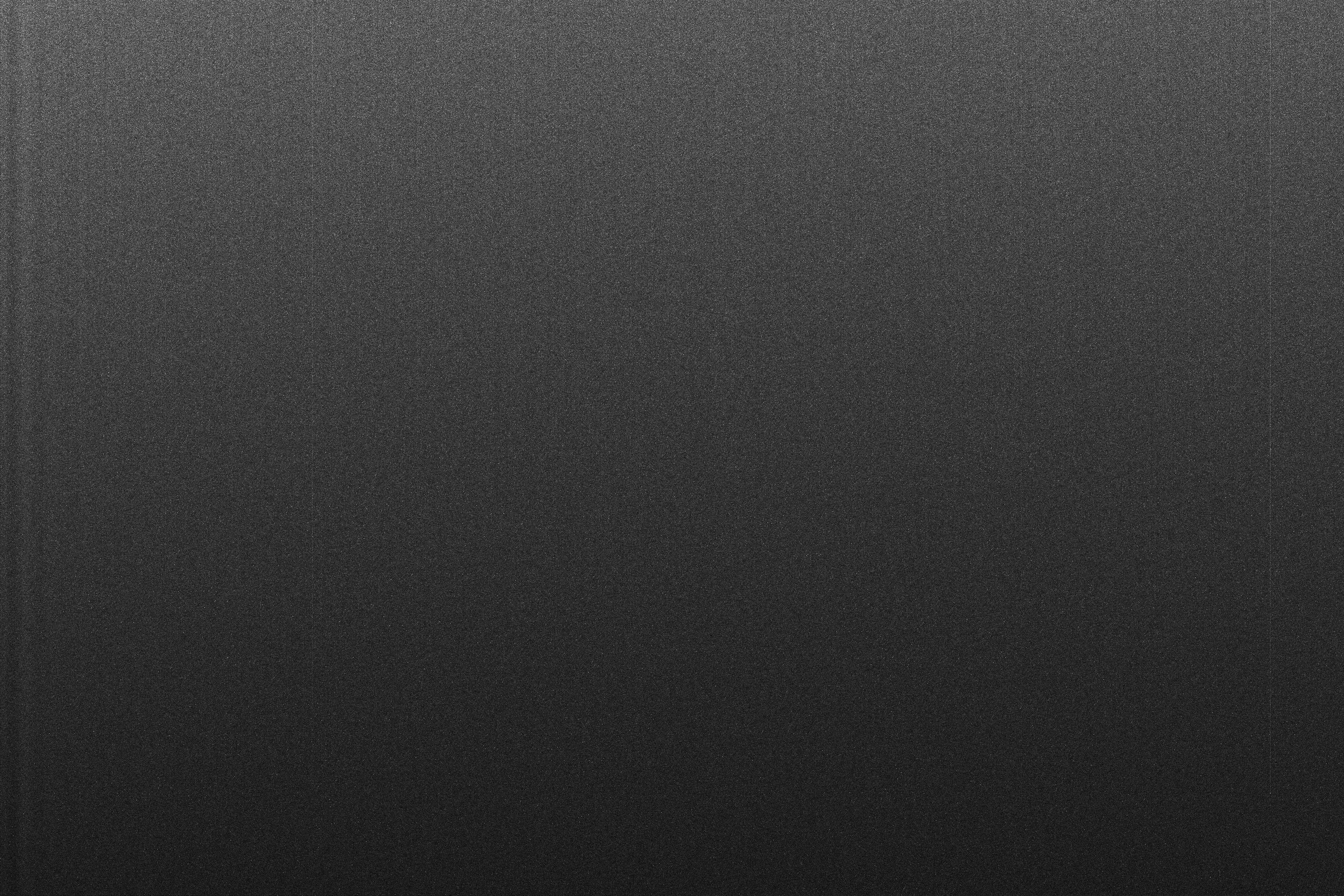

Voilà mes images dégueu :


La première c est capteur dans le noir? J'ai ça de temps en temps quand le capteur est serexposé il me semble. Je tenterai de le reproduire en rentrant. Pour la deuxième ça me dit rien.

pagpatrice

pagpatrice

Posté
  • Auteur
Posté (modifié)
Voilà mes images dégueu :




La bande qui bave en haut c'est pas grave, c'est juste le capteur qui est en surcharge, après une deuxième prise de vu ça sera bon.



Pour le bandes verticale j'avais déjà eu ce genre de chose en jouant à l'apprentie sorcier, vérifie les connectiques du CCD, pas de pâte thermique entre deux pattes, bon contact...



Regarde aussi les soudures de DD8.



Edit: vérifie ta consommation sans Peltier.

Modifié par pagpatrice
Cedric02700

Cedric02700

Posté
Posté

J'ai repris la procédure d'installation du driver de la camera:

- Arrivé au "cmake ..", le terminal m'affiche ça:



cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ cmake ..
-- Found CFITSIO: /usr/lib/x86_64-linux-gnu/libcfitsio.so
-- Configuring done
-- Generating done
-- Build files have been written to: /home/cedric/tmp/indi_cam86_ccd/build
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ sudo indiserver -v -m 100 ./indi_cam86_ccd
[sudo] Mot de passe de cedric*:
2017-11-18T09:24:23: startup: indiserver -v -m 100 ./indi_cam86_ccd
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: pid=3750 rfd=3 wfd=6 efd=7
2017-11-18T09:24:23: listening to port 7624 on fd 4
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on Telescope Simulator.EQUATORIAL_EOD_COORD
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on Telescope Simulator.TELESCOPE_INFO
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on Telescope Simulator.GEOGRAPHIC_COORD
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on Focuser Simulator.ABS_ROTATOR_ANGLE
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on CCD Simulator.FILTER_SLOT
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on CCD Simulator.FILTER_NAME
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on SQM.SKY_QUALITY



- Ensuite je lance kstars, je démarre Indi, je connecte la cam86 a partir du device manager de kstars, et le terminal me rajoute ça:



2017-11-18T09:37:42: Driver ./indi_cam86_ccd: snooping on SQM.SKY_QUALITY
2017-11-18T09:38:02: Client 0: new arrival from 127.0.0.1:53692 - welcome!
2017-11-18T09:38:02: Driver ./indi_cam86_ccd: --cameraConnect
2017-11-18T09:38:03: Driver ./indi_cam86_ccd: libftdi BRA=20000 WTA=5000 RTA=5000
2017-11-18T09:38:03: Driver ./indi_cam86_ccd: libftdi BRB=5000 WTB=5000 RTB=5000
2017-11-18T09:38:03: Driver ./indi_cam86_ccd: libftdi BRA=20000 BRB=5000 TA=6000 TB=100 CSA=16384
2017-11-18T09:38:03: Driver ./indi_cam86_ccd: libftdi BRA=20000 WTA=100 RTA=6000
2017-11-18T09:38:03: Driver ./indi_cam86_ccd: libftdi BRB=5000 WTB=100 RTB=100



- Le terminal étant en attente avec le driver, je fait Ctrl c, et lance sudo make install, et le terminal affiche ça:



^C
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ sudo make install
[ 50%] Built target cam86
[100%] Built target indi_cam86_ccd
Install the project...
-- Install configuration: ""
-- Up-to-date: /usr/local/bin/indi_cam86_ccd
-- Up-to-date: /usr/share/indi/indi_cam86_ccd.xml
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$



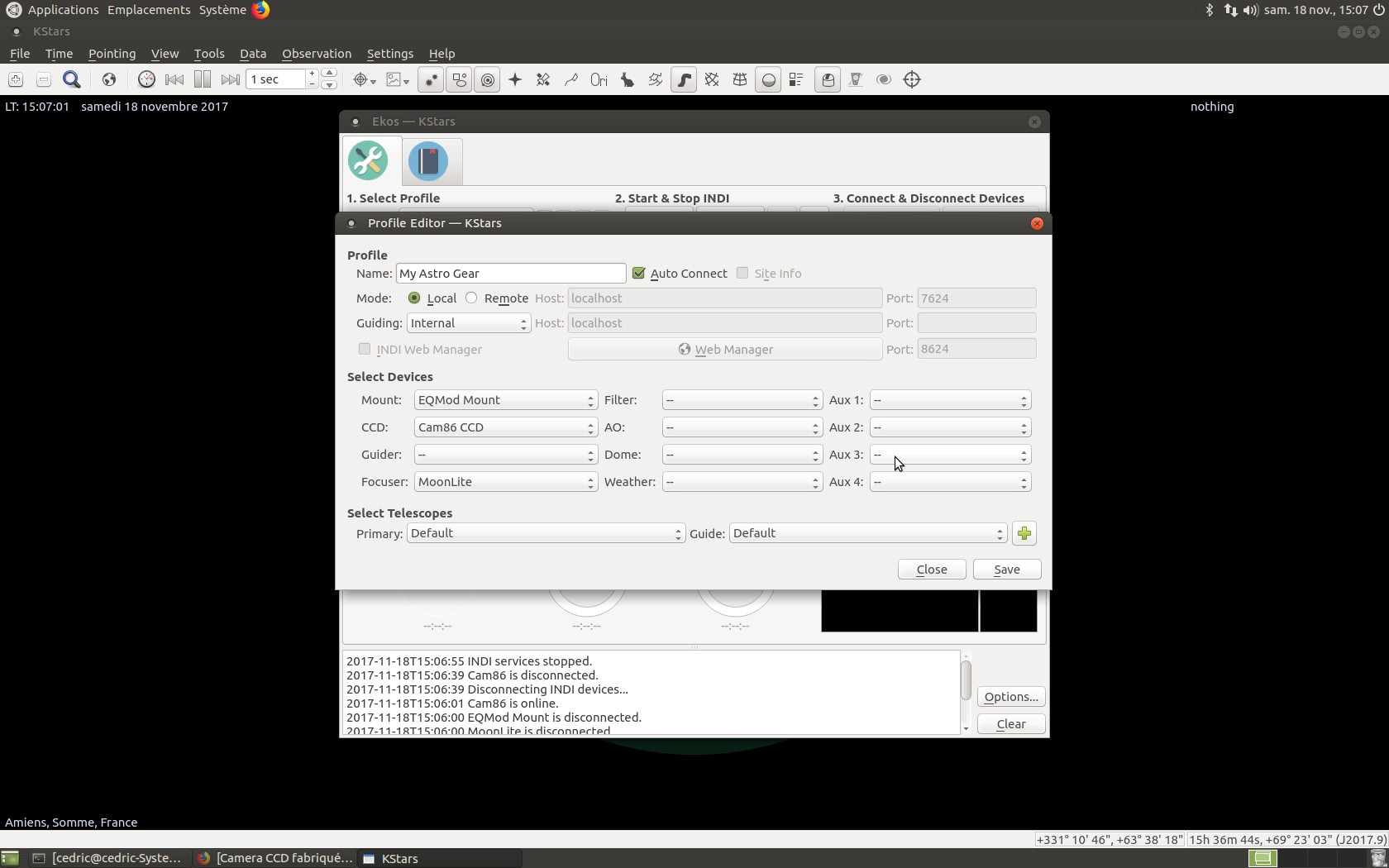

- Je relance Ksatars, quand j’essaie de modifier le profil Indi la Cam86 n’apparaît pas dans la liste des CCD.

pagpatrice

pagpatrice

Posté
  • Auteur
Posté
J'ai repris la procédure d'installation du driver de la camera:

- Arrivé au "cmake ..", le terminal m'affiche ça:



cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ cmake ..
-- Found CFITSIO: /usr/lib/x86_64-linux-gnu/libcfitsio.so
-- Configuring done
-- Generating done
-- Build files have been written to: /home/cedric/tmp/indi_cam86_ccd/build
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ sudo indiserver -v -m 100 ./indi_cam86_ccd
[sudo] Mot de passe de cedric*:
2017-11-18T09:24:23: startup: indiserver -v -m 100 ./indi_cam86_ccd
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: pid=3750 rfd=3 wfd=6 efd=7
2017-11-18T09:24:23: listening to port 7624 on fd 4
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on Telescope Simulator.EQUATORIAL_EOD_COORD
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on Telescope Simulator.TELESCOPE_INFO
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on Telescope Simulator.GEOGRAPHIC_COORD
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on Focuser Simulator.ABS_ROTATOR_ANGLE
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on CCD Simulator.FILTER_SLOT
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on CCD Simulator.FILTER_NAME
2017-11-18T09:24:23: Driver ./indi_cam86_ccd: snooping on SQM.SKY_QUALITY



- Ensuite je lance kstars, je démarre Indi, je connecte la cam86 a partir du device manager de kstars, et le terminal me rajoute ça:



2017-11-18T09:37:42: Driver ./indi_cam86_ccd: snooping on SQM.SKY_QUALITY
2017-11-18T09:38:02: Client 0: new arrival from 127.0.0.1:53692 - welcome!
2017-11-18T09:38:02: Driver ./indi_cam86_ccd: --cameraConnect
2017-11-18T09:38:03: Driver ./indi_cam86_ccd: libftdi BRA=20000 WTA=5000 RTA=5000
2017-11-18T09:38:03: Driver ./indi_cam86_ccd: libftdi BRB=5000 WTB=5000 RTB=5000
2017-11-18T09:38:03: Driver ./indi_cam86_ccd: libftdi BRA=20000 BRB=5000 TA=6000 TB=100 CSA=16384
2017-11-18T09:38:03: Driver ./indi_cam86_ccd: libftdi BRA=20000 WTA=100 RTA=6000
2017-11-18T09:38:03: Driver ./indi_cam86_ccd: libftdi BRB=5000 WTB=100 RTB=100



- Le terminal étant en attente avec le driver, je fait Ctrl c, et lance sudo make install, et le terminal affiche ça:



^C
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ sudo make install
[ 50%] Built target cam86
[100%] Built target indi_cam86_ccd
Install the project...
-- Install configuration: ""
-- Up-to-date: /usr/local/bin/indi_cam86_ccd
-- Up-to-date: /usr/share/indi/indi_cam86_ccd.xml
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$



- Je relance Ksatars, quand j’essaie de modifier le profil Indi la Cam86 n’apparaît pas dans la liste des CCD.



Ca y est j'ai mal à la tête :D.



j'ai récupéré un DD de 250GO du coup j'était en train de regarder comment installer Linux sur ce disque pour mon notebook, mais voilà en un seul message tu m'a découragé :(

gehelem

gehelem

Posté
Posté
J'ai repris la procédure d'installation du driver de la camera:

(...)

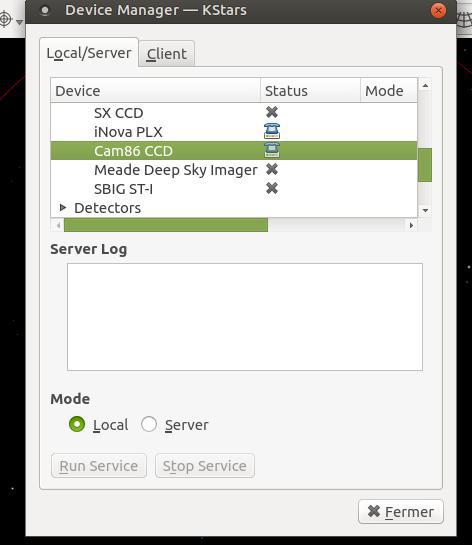

Sans lancer aucune ligne de commande, est-ce que tu peux voir la cam86 à cet endroit ? :






Cedric02700

Cedric02700

Posté
Posté
Ca y est j'ai mal à la tête :D.



j'ai récupéré un DD de 250GO du coup j'était en train de regarder comment installer Linux sur ce disque pour mon notebook, mais voilà en un seul message tu m'a découragé :(



Ouppps... Désolé de t'avoir décourager. Mais tu sais je suis un cas désespéré, je comprend vite mais faut m'expliquer longtemps. :D:D:D En plus si j'y arrive, tu n'as vraiment plus d'excuse pour te lancer!





Sans lancer aucune ligne de commande, est-ce que tu peux voir la cam86 à cet endroit ? :








Oui elle apparaît bien à cet endroit.

gehelem

gehelem

Posté
Posté
(...)

Oui elle apparaît bien à cet endroit.

Ok, pigé : c'est du profil Ekos dont tu parles !

Effectivement ça me fait pareil.

C'est une régression, je ne sais pas ce que fout le développeur :)

Je vais essayer de regarder ça.

Cedric02700

Cedric02700

Posté
Posté
Ok, pigé : c'est du profil Ekos dont tu parles !

Effectivement ça me fait pareil.

C'est une régression, je ne sais pas ce que fout le développeur :)

Je vais essayer de regarder ça.



Ok. Est ce que ça a un rapport avec le [50%] Bilt target cam86?



^C
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ sudo make install
[ 50%] Built target cam86
[100%] Built target indi_cam86_ccd
Install the project...
-- Install configuration: ""
-- Up-to-date: /usr/local/bin/indi_cam86_ccd
-- Up-to-date: /usr/share/indi/indi_cam86_ccd.xml
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$

gehelem

gehelem

Posté
Posté
Ok, pigé : c'est du profil Ekos dont tu parles !

Effectivement ça me fait pareil.

C'est une régression, je ne sais pas ce que fout le développeur :)

Je vais essayer de regarder ça.



J'ai trouvé.

En fait je dois avoir ça depuis longtemps, je n'avais jamais fait gaffe.

Dans les étapes de compilation, au lieu de ceci :

cmake ..

Tu fais cela :

cmake -DCMAKE_INSTALL_PREFIX=/usr ..

et la suite pareil :

make
sudo make install

test chez moi ok, après avoir tout vidé le répertoire build histoire de repartir de zéro...

Tiens-moi au jus



@Patrice : tu ne vas quand-même pas te laisser impressionner par deux/trois lignes de commande :):):):)

C'est chouette si tu te lances

gehelem

gehelem

Posté
Posté
Ok. Est ce que ça a un rapport avec le [50%] Bilt target cam86?



^C
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$ sudo make install
[ 50%] Built target cam86
[100%] Built target indi_cam86_ccd
Install the project...
-- Install configuration: ""
-- Up-to-date: /usr/local/bin/indi_cam86_ccd
-- Up-to-date: /usr/share/indi/indi_cam86_ccd.xml
cedric@cedric-System-Product-Name:~/tmp/indi_cam86_ccd/build$

:be: non, regarde mon message précédent

Cedric02700

Cedric02700

Posté
Posté (modifié)
J'ai trouvé.

En fait je dois avoir ça depuis longtemps, je n'avais jamais fait gaffe.

Dans les étapes de compilation, au lieu de ceci :

cmake ..

Tu fais cela :

cmake -DCMAKE_INSTALL_PREFIX=/usr ..

et la suite pareil :

make
sudo make install

test chez moi ok, après avoir tout vidé le répertoire build histoire de repartir de zéro...

Tiens-moi au jus



@Patrice : tu ne vas quand-même pas te laisser impressionner par deux/trois lignes de commande :):):):)

C'est chouette si tu te lances






Success!!! :be::be::be: Un grand merci gehelem pour ta patience! Bon bin Patrice, plus d'excuse maintenant!



Edit: au fait tu as avancé sur ta camera? J'ai cherché un peu pour la deuxième image, il me semble avoir vu une image du genre mais je ne sais plus sur quel forum. Je cherche...

Modifié par Cedric02700
dragonlost

dragonlost

Posté
Posté

Hello.



Ce weekend je prend un peut de temps pour me remettre a bricoler ma caméra.



Pour l'instant voilà le statue :



- J'ai tout soudé

- j'ai vérifier toute les alim.

- J'ai programmer le contrôleur (pas sans mal !)

J'en été du coup à la fin de cette page : https://www.diycam.fr/index.php/fr/10-all/software/2-cam86-installation-et-programmation



Mon capteur n'est pas encore monté.



Du coup je fait quoi maintenant ?

pagpatrice

pagpatrice

Posté
  • Auteur
Posté (modifié)
Cool !

2ème image : je pige pas...





La deuxième image que tu as posté plus haut ;)



Hello.



Ce weekend je prend un peut de temps pour me remettre a bricoler ma caméra.



Pour l'instant voilà le statue :



- J'ai tout soudé

- j'ai vérifier toute les alim.

- J'ai programmer le contrôleur (pas sans mal !)

J'en été du coup à la fin de cette page : https://www.diycam.fr/index.php/fr/10-all/software/2-cam86-installation-et-programmation



Mon capteur n'est pas encore monté.



Du coup je fait quoi maintenant ?



Devine :D!



Si tu as une belle image comme en fin de la page, il te reste à monter le CCD.



Bon bin Patrice, plus d'excuse maintenant!



Ouai, c'est quoi votre base Distro astro?

Modifié par pagpatrice
gehelem

gehelem

Posté
Posté
J'ai pris un image Ubuntu Mate 16.04.3 LTS. Pour l'installation Kstars, Indi, Ekos, j'ai suivi la procédure sur cette page: http://indilib.org/download/ubuntu.html . Tu peux vérifier si ton matériel est compatible directement sur cette page: http://indilib.org/devices.html .

Pareil,

tu as aussi la doc en français :

https://lroge.scenari-community.org/KstarsEkosIndi/#InstallationConfiguration

dragonlost

dragonlost

Posté
Posté (modifié)

C'est bon ca marche ! Une fois le capteur mis dans le bon sens (le boulet) ca marche mieux !



en terme de réglage je suis avec un offset à -14 et un gain à 22



offset en 12v : 17244-1511027488.jpg



offset en 9v : 17244-1511027431.jpg



Pour la partie un peut éclairer au desus, c'est moi qui est du mal placer le cache

Modifié par dragonlost
pagpatrice

pagpatrice

Posté
  • Auteur
Posté
Du coup, y a moyen de supprimer ces bande vertical à gauche ?



Vu comme elle sont faible chez toi, pas la peine de te prendre la tête, y a très peu de chance qu'elles y soit sur l'image finale.



En plus il faut que je fasse une petite mise à jour la dessus, j'ai remplacé mon Tantale 330µf par un chimique 100µf, mais cette fois soudé directement sur la broche de DD8 (16) c'est aussi bien et plus agréable pour DD11.

Rejoignez la conversation !

Vous pouvez répondre maintenant et vous inscrire plus tard. Si vous avez un compte, connectez-vous pour poster avec votre compte.

Invité
Répondre à ce sujet…

×   Collé en tant que texte enrichi.   Coller en tant que texte brut à la place

  Seulement 75 émoticônes maximum sont autorisées.

×   Votre lien a été automatiquement intégré.   Afficher plutôt comme un lien

×   Votre contenu précédent a été rétabli.   Vider l’éditeur

×   Vous ne pouvez pas directement coller des images. Envoyez-les depuis votre ordinateur ou insérez-les depuis une URL.

×
 Partager
Aller sur la liste des sujets

  • En ligne récemment   0 membre est en ligne

    • Aucun utilisateur enregistré regarde cette page.
×
×
  • Créer...

Information importante

Nous avons placé des cookies sur votre appareil pour aider à améliorer ce site. Vous pouvez choisir d’ajuster vos paramètres de cookie, sinon nous supposerons que vous êtes d’accord pour continuer.
