Klausmh
Klausmh

Hi,   first real picture made with Lordzurps CAM87-Box   This picture was taken by simply holding a camera-lens (Olympus-OM 28mm) in front of the sensor.      K

dpapavoine
dpapavoine

Bonjour tout le monde, Après de nombreux tâtonnements et essais infructueux, je commence enfin à sortir des images avec la Cam86 ! 🙂 Faut dire que le temps ne nous a pas épargné ... Alors vo

dpapavoine
dpapavoine

Allez, une petite dernière pour décider ceux qui hésitent encore à ce lancer...

Images postées dans ce sujet

gehelem

gehelem

Posté
Posté

salut,



reparti dans les soudures, j'ai une erreur dans ma commande et je voudrais avoir vos avis.

Ce sont R14 et R15 : ces deux résistances sont coincées entre l'atmega et DD8 (EL7457), ce sont les signaux S0 et S1.

L'erreur : sur la BOM, il faut des 10 Ohms, et j'ai du 100 Ohms :

ça passe ???



merci de votre aide

Gilles.

Cedric02700

Cedric02700

Posté
Posté
salut,



reparti dans les soudures, j'ai une erreur dans ma commande et je voudrais avoir vos avis.

Ce sont R14 et R15 : ces deux résistances sont coincées entre l'atmega et DD8 (EL7457), ce sont les signaux S0 et S1.

L'erreur : sur la BOM, il faut des 10 Ohms, et j'ai du 100 Ohms :

ça passe ???



merci de votre aide

Gilles.



Patrice en parle ici: http://www.webastro.net/forum/showpost.php?p=2312819&postcount=145

pagpatrice

pagpatrice

Posté
  • Auteur
Posté
la vache, tu as bonne mémoire !

merci...



C'est plutôt toi qui en a pas, avec tous les problèmes qu'elles t'ont posée, je comprend pas que tu ne t'en rappelle plus :



http://www.webastro.net/forum/showpost.php?p=2330607&postcount=304



http://www.webastro.net/forum/showpost.php?p=2331637&postcount=338



http://www.webastro.net/forum/showpost.php?p=2331643&postcount=339

gehelem

gehelem

Posté
Posté (modifié)

bon, au point ou j'en suis :

J'ai fini les alims

Elles sont toutes OK sauf DD13, que je mesure à ... 8V (5V attendu)

Est-il possible que sans charge la tension soit faussée ??



Edit :

Et pour m'afficher encore un peu plus :

"DZTSuaL26Kk" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash
Modifié par gehelem
pagpatrice

pagpatrice

Posté
  • Auteur
Posté
bon, au point ou j'en suis :

J'ai fini les alims

Elles sont toutes OK sauf DD13, que je mesure à ... 8V (5V attendu)

Est-il possible que sans charge la tension soit faussée ??



Même si effectivement sans charge la tension est faussée 8V ça fait beaucoup, tu devrais être dans les 5,XX, remplace le



Tu alimente en combien?

gehelem

gehelem

Posté
Posté
Même si effectivement sans charge la tension est faussée 8V ça fait beaucoup, tu devrais être dans les 5,XX, remplace le



Tu alimente en combien?

J'ai essayé en 10v et 12v, kif kif...

Je l'ai aussi remplacé: kif kif aussi...

Cedric02700

Cedric02700

Posté
Posté (modifié)
bon, au point ou j'en suis :

J'ai fini les alims

Elles sont toutes OK sauf DD13, que je mesure à ... 8V (5V attendu)

Est-il possible que sans charge la tension soit faussée ??



Peut être une fuite de 3.3V sur la masse de DD13? Si tu mesure la tension de sortie de DD13 directement sur les pattes de DD13 ça donne quoi (attention aux étincelles)? Tu peux aussi vérifier la tension entre la masse du connecteur d'alimentation de la carte et la patte du milieu de DD13. Ça ne m’étonnerai pas que tu trouve environ 3V. Si c'est ça, vérifie C34, C35, C36, C37.

Modifié par Cedric02700
gehelem

gehelem

Posté
Posté

je ne pensais pas avoir des problèmes si tôt, pfff...



DD13 enlevé : j'ai les bonnes tensions qui arrivent sur les pattes VIN et GND (12V si j'alimente en 12V)

Rien de particulier entre le GND au niveau de DD13 et GND au niveau du connecteur (0V)

DD13 remise (et une trace de circuit fouarée au passage) toujours 8V, mesuré directement sur les pattes.

J'ai essayé avec deux différentes, ça exclue le défaut (non ?)

Cedric02700

Cedric02700

Posté
Posté
je ne pensais pas avoir des problèmes si tôt, pfff...



DD13 enlevé : j'ai les bonnes tensions qui arrivent sur les pattes VIN et GND (12V si j'alimente en 12V)

Rien de particulier entre le GND au niveau de DD13 et GND au niveau du connecteur (0V)

DD13 remise (et une trace de circuit fouarée au passage) toujours 8V, mesuré directement sur les pattes.

J'ai essayé avec deux différentes, ça exclue le défaut (non ?)



Ça exclue le défaut... oui. Perso, si tu as deux régulateur qui deconne, je souderai des fils sur celui qui n est pas monté et je le testerai en dehors du montage...

gehelem

gehelem

Posté
Posté
Ça exclue le défaut... oui. Perso, si tu as deux régulateur qui deconne, je souderai des fils sur celui qui n est pas monté et je le testerai en dehors du montage...

pour un coup, j'ai eu un peu de jugeote : c'était justement ce que je faisais à l'instant.

Et donc : bingo.

Provenance = Mouser

Référence = LP2950ACZ-5.0G

et elle me fait du 8V :mad:

c'est celle que j'ai enlevé hier pour la remplacer par une autre d'origine moins huppée (ebay quelconque)



Bon déjà j'ai l'origine du problème.

Mais c'est quand même curieux que deux sources différentes me plantent le truc pareil

(dans ces cas là, je sens venir que je vais encore passer pour un zozo)

Cedric02700

Cedric02700

Posté
Posté
pour un coup, j'ai eu un peu de jugeote : c'était justement ce que je faisais à l'instant.

Et donc : bingo.

Provenance = Mouser

Référence = LP2950ACZ-5.0G

et elle me fait du 8V :mad:

c'est celle que j'ai enlevé hier pour la remplacer par une autre d'origine moins huppée (ebay quelconque)



Bon déjà j'ai l'origine du problème.

Mais c'est quand même curieux que deux sources différentes me plantent le truc pareil

(dans ces cas là, je sens venir que je vais encore passer pour un zozo)



Que veux tu dire quand tu dis "j'ai l'origine du problème"? D après ce que je comprend quand tu monte un régulateur 5v sur la carte il se transforme en régulateur 8v. Un régulateur neuf HS, ça doit arriver mais deux et provenant de deux sources différente j'ai des doutes ou alors pense à jouer au loto... As tu verifié C38 et C39?

gehelem

gehelem

Posté
Posté
Je viens de voir sur ta vidéo que C38 n'était pas soudé. Quand tu as testé dd13 en dehors du montage, y avait-il un condensateur entre la sortie et la masse?

J'ai testé sans c38/c39 (video), et avec hier soir, ca fait pareil

Je me demande si je ne vais pas essayer de la faire débiter un peu en mettant une petite résistance.

Edit

Et quand j'ai testé en dehors du montage, c'était sans rien en sortie

Cedric02700

Cedric02700

Posté
Posté
J'ai testé sans c38/c39 (video), et avec hier soir, ca fait pareil

Je me demande si je ne vais pas essayer de la faire débiter un peu en mettant une petite résistance.

Edit

Et quand j'ai testé en dehors du montage, c'était sans rien en sortie



Oui tu peux essayer avec une résistance de 180 ohms 1/2W, mais je pense que les deux régulateurs sont morts. La question est de savoir pourquoi? Je viens de faire un test avec un 7805 en TO220. J'ai 4.92V sans condensateur en sortie et 4.97V quand j'ajoute un condensateur. Le mystère s’épaissit... C'est peut être un comportement normal pour ce type de régulateur à vide, mais avec une fluctuation de +60% ça fait quand même beaucoup. Tu as du stock en régulateur? Il y a quoi comme marquage dessus?

gehelem

gehelem

Posté
Posté
Oui tu peux essayer avec une résistance de 180 ohms 1/2W, mais je pense que les deux régulateurs sont morts. La question est de savoir pourquoi? Je viens de faire un test avec un 7805 en TO220. J'ai 4.92V sans condensateur en sortie et 4.97V quand j'ajoute un condensateur. Le mystère s’épaissit... C'est peut être un comportement normal pour ce type de régulateur à vide, mais avec une fluctuation de +60% ça fait quand même beaucoup. Tu as du stock en régulateur? Il y a quoi comme marquage dessus?

Merci pour ton aide.

Je ferai qq photos et tests ce soir.

Je dois bien avoir qq autres réguls en rab...

Cedric02700

Cedric02700

Posté
Posté
Merci pour ton aide.

Je ferai qq photos et tests ce soir.

Je dois bien avoir qq autres réguls en rab...



Si tu as quelques régulateurs en rab à mon avis n’essaie pas d'en remonter un nouveau tant que l'on n'a pas trouvé pourquoi ils claquent. Par contre ça serais intéressant de faire un test en dehors du montage, avec un régulateur neuf, pour se faire une idée de l’état des deux autre régulateurs.

gehelem

gehelem

Posté
Posté
Si tu as quelques régulateurs en rab à mon avis n’essaie pas d'en remonter un nouveau tant que l'on n'a pas trouvé pourquoi ils claquent. Par contre ça serais intéressant de faire un test en dehors du montage, avec un régulateur neuf, pour se faire une idée de l’état des deux autre régulateurs.



J'ai ruminé ça toute la journée.

Donc avec une régul neuve, jamais servie, même référence LP2950 de mon second fournisseur (ebay quelconque)

Je branche à vide sous 10V, ça me donne 7,5V en sortie

A vide sous 8V ça me donne 6V en sortie...



Je vais essayer avec une charge après manger.

gehelem

gehelem

Posté
Posté

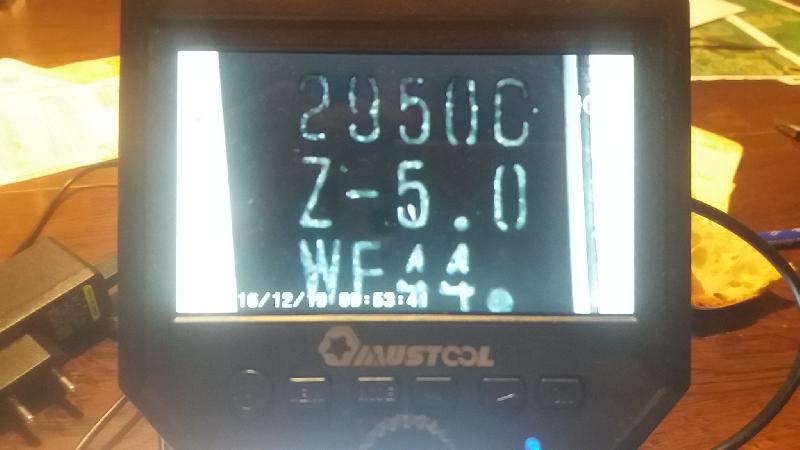

Super pratique le microscope! Peut être le multimetre qui délire?

Microscope = 55$ sur aliexpress

Multimetre : il me donne les bonnes valeurs pour le autres tensions (et je n'ai que celui-là...)

Fuite : même à vide sans rien ?



Edit : tu as des lp2950 ou des 7805 ?

Cedric02700

Cedric02700

Posté
Posté
Microscope = 55$ sur aliexpress

Multimetre : il me donne les bonnes valeurs pour le autres tensions (et je n'ai que celui-là...)

Fuite : même à vide sans rien ?



Edit : tu as des lp2950 ou des 7805 ?



Ce matin j' ai fait un test avec un 7805, sinon sur la cam j ai un LP2950. Tu as quoi comme multimètre? Calibre auto ou manuel?
