Camera CCD fabriqué maison "CAM86"

[CondorCH]

J'ai monté le capteur maintenant. J'ai refait les soudures sur les driver et ampli. J'ai pas eu le temps de re-tester. La suite la semaine prochaine ;-) Merci pour le support.

[pagpatrice]

J'ai monté le capteur maintenant. J'ai refait les soudures sur les driver et ampli. J'ai pas eu le temps de re-tester. La suite la semaine prochaine ;-) Merci pour le support.



Mon drive n'était pas à jour donc je te met des liens vers les dernières version , tu as un Viewer spécial pour Cam90 avec la correction colorimétrique ici et le pilote ASCOM ici

[gehelem]

J'ai un peu avancé, soudage "Part II" puis premier branchement

Le ft2232 est reconnu, mais je n'arrive pas encore à causer à l'atmega.

J'arrête pour ce soir

"jjL6FXmUunU" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

[pagpatrice]

Le ft2232 est reconnu, mais je n'arrive pas encore à causer à l'atmega.

Tu as bien renseigné les 《fusibles》?

[gehelem]

Tu as bien renseigné les 《fusibles》?

A priori oui

Mais de toute facon le " prog enable" ne donne rien

Ça me repond signature invalide ou qqch comme ça

Je creuserai ce soir

[pagpatrice]

Pb de soudures...

[CondorCH]

Hello,

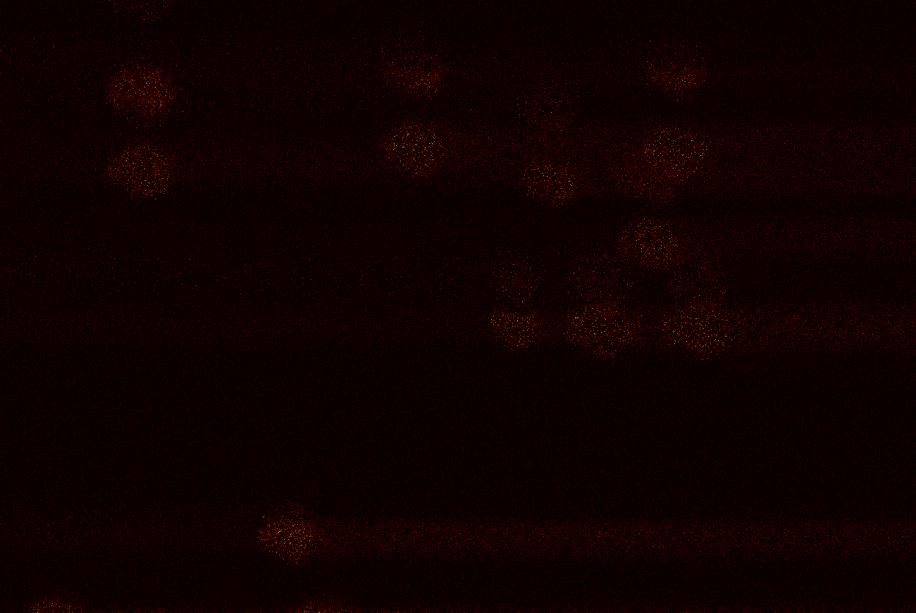

J'ai pris ma première "image". C'est vraiment pas ouf :-)

J'avais pas d'objectif sous la main -> J'ai posé un PCB avec les petits trous sur le senseur.

[pagpatrice]

Hello,



J'ai pris ma première "image". C'est vraiment pas ouf :-)

J'avais pas d'objectif sous la main -> J'ai posé un PCB avec les petits trous sur le senseur.



Au lieu d'un PCB qui va couvrir le CCD tu devrais plutôt mettre un fil de laine ou fil à coudre en travers, au moins le capteur serait suffisamment éclairé.

[CondorCH]

Au lieu d'un PCB qui va couvrir le CCD tu devrais plutôt mettre un fil de laine ou fil à coudre en travers, au moins le capteur serait suffisamment éclairé.



Je vais prendre un petit objectif demain.

[0bey]

ça m'interesse pas mal ce bricolage, j'ai de la lecture avant

[CondorCH]

La version avec objectif ca marche pas...

Ce que j'ai dans le noir pour une exposition de 10s.

Reading for 14.81 sec

StdDev (frame) = 3667.96

StdDev (line) = 1257.79

MinValue = 0 MaxValue = 23523

Mean = 2160.53

Meanr = 3965.00

Meang = 284.95

Meanb = 4107.23

J'arrive à "prendes des images" mais elles sont tellement bruitées... Qu'on distingue à peine une lampe bien forte au loin.

Modifié 12 décembre 2017 par CondorCH

[Cedric02700]

La version avec objectif ca marche pas...

Ce que j'ai dans le noir pour une exposition de 10s.

Reading for 14.81 sec

StdDev (frame) = 3667.96

StdDev (line) = 1257.79

MinValue = 0 MaxValue = 23523

Mean = 2160.53

Meanr = 3965.00

Meang = 284.95

Meanb = 4107.23

J'arrive à "prendes des images" mais elles sont tellement bruitées... Qu'on distingue à peine une lampe bien forte au loin.



La lumière peut passer entre l'objectif et le capteur? Peut etre des lumières parasites.

[pagpatrice]

Pour commencer il faudra répondre à quelques questions:



Quel est l'objectif ?

Son ouverture pendant la prise de vu?

Comment est il monté ? Une photo du montage serait parfait.

Gain et offset à 0 ?

Qu' est ce que tu appelle bruit ? L'image qui va avec les chiffres aurait était bien.

Au loin ? 10m, 5m ?

Forte comment la lampe?



Une pièce dans le noir ne veut rien dire, une simple led dans la pièce est c'est plus noir donc un ecran de pc n'en parlon pas, surtout avec une pose de 10 sec, avec un temps d'expo comme celui là une simple LED de 3mm devient un soleil pour le capteur.



Comme le dit Cédric, si l'objectif n'est pas étanche à la lumière au raccord avec le CCD, tu va prendre autant de lumière parasite que le reste.



Pour les prochaines photo, poste une capture d'écran au moins on aura les valeurs et l'image et soit plus précis dans les conditions de prise de vu.



Première chose à faire, une image avec un fil posé sur le capteur dans un environnement standard et pas sur-exposé, tu dois voir le fil sur l'image, comme ça:

Modifié 12 décembre 2017 par pagpatrice

[CondorCH]

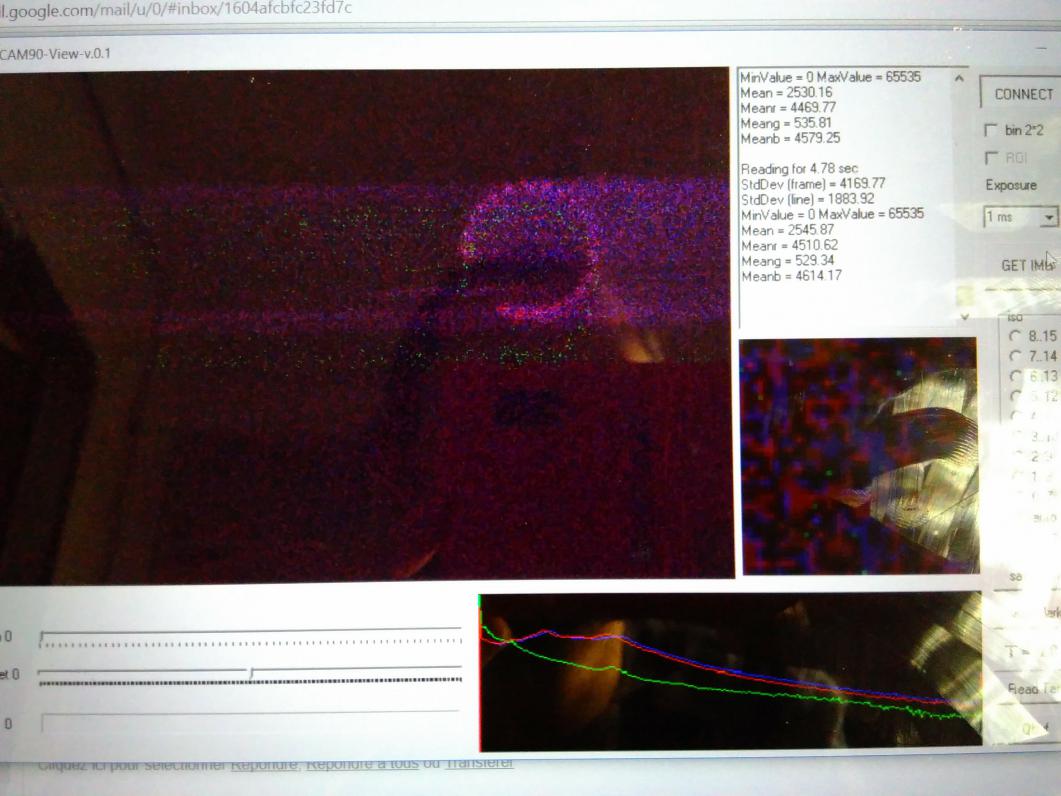

Justement, je vois

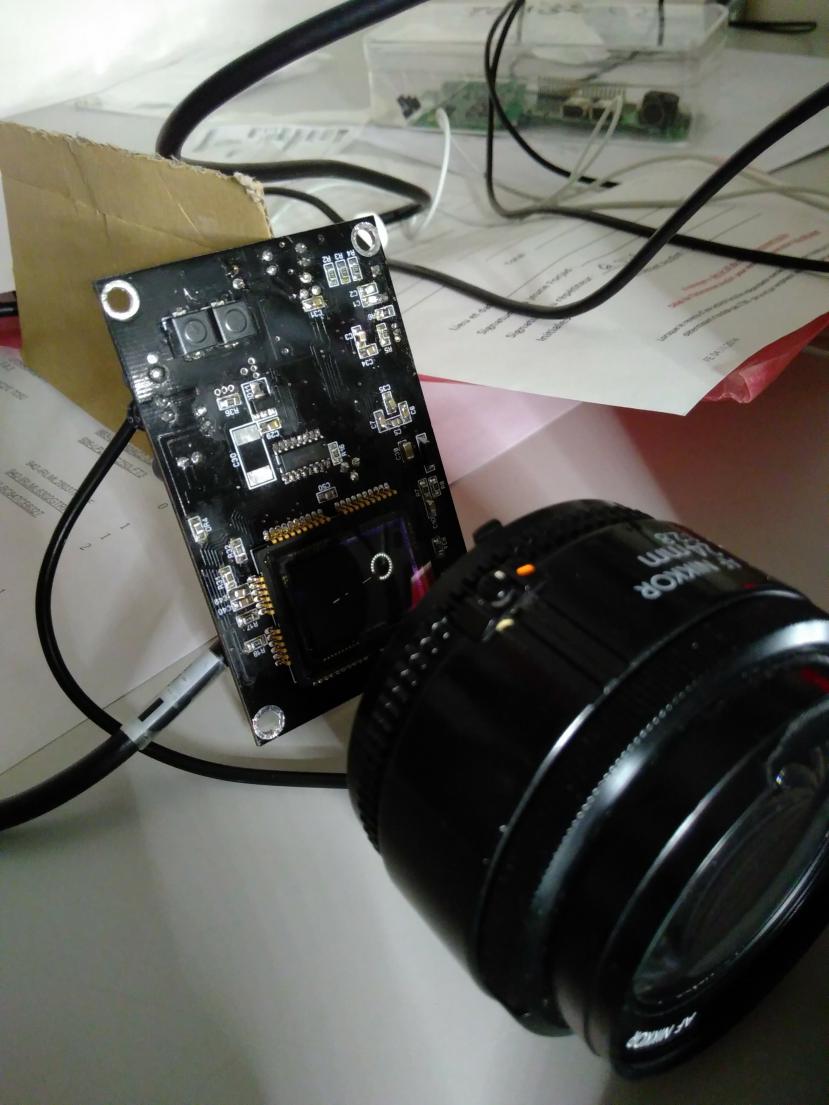

Avec un montage comme ceci :

[pagpatrice]

Tu ne pourra jamais avoir une image nette avec un montage comme ça, il faut au minimum que le CCD soit parallèle à l’objectif et bien en face.



Commence par changer de viewer, utilise celui que je t'ai mis plus haut et fait plusieurs photo sans objectif:



Un offset; image la plus rapide possible capteur dans le noir.

Un Flat: image d'environ 3 sec, capteur face à une lumière pour être bien éclairé, surtout pas une lampe à LED sauf si elle est alimenté par batterie

Une image comme dit plus haut avec un fil sur le capteur.



Pour ces 3 photos tu poste les captures avec les valeurs, pour l'Offset enferme l'électronique dans un carton bien fermé, cette image est importante donc applique toi et vraiment dans le noir.

Modifié 13 décembre 2017 par pagpatrice

[Cedric02700]

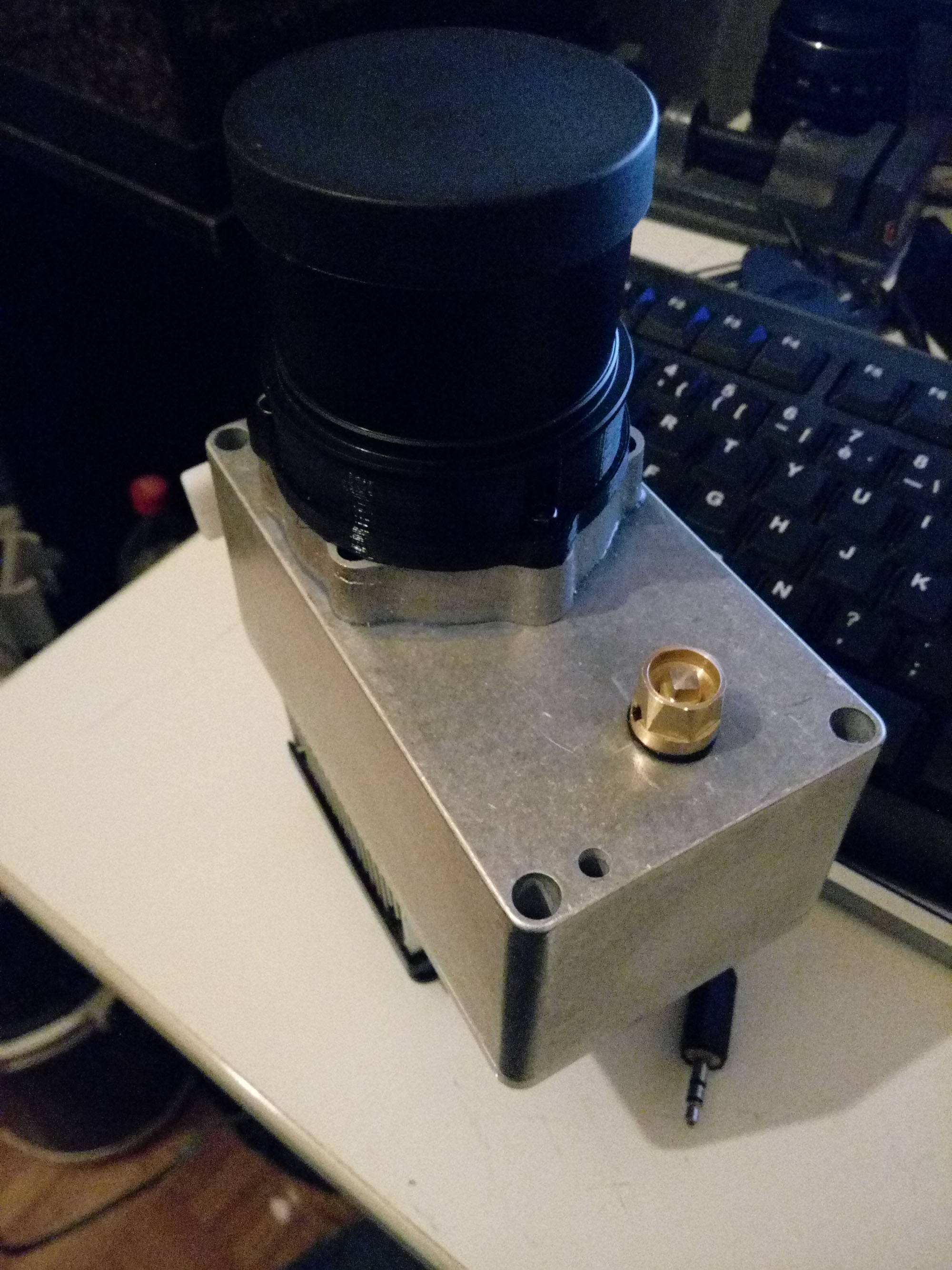

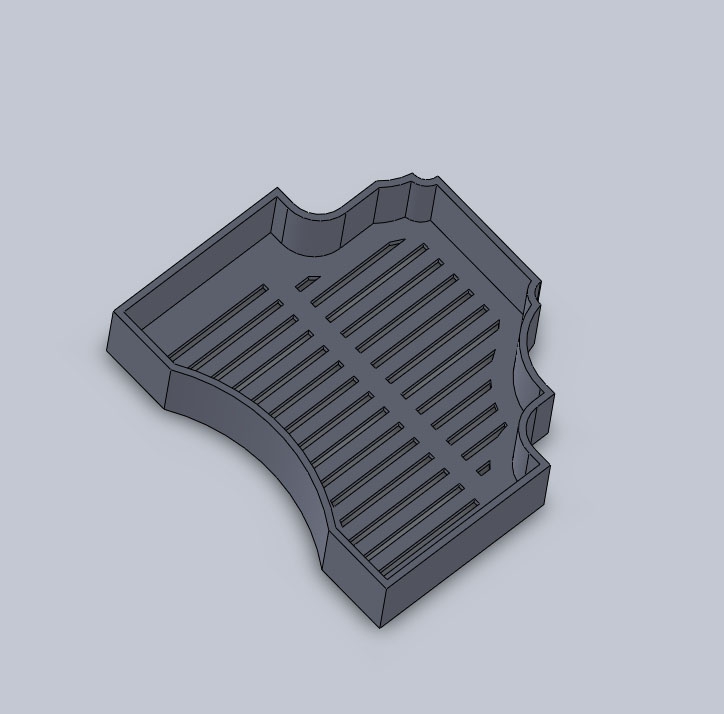

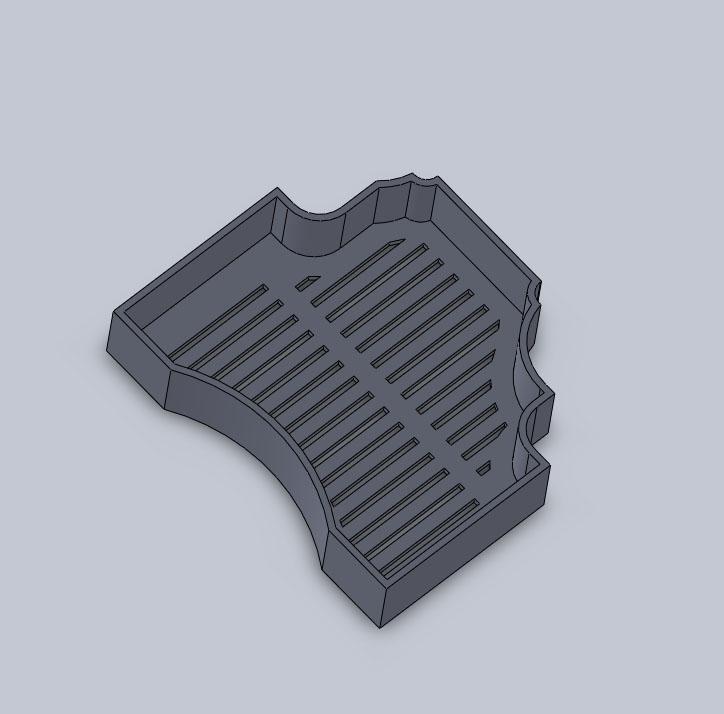

Je viens de refermer la Cam86. J'ai fais un petit panier pour le dessicant que j'ai collé dans le fond du boitier de la caméra.





J'ai mis un bouchon taraudé en 1/8" pour remplir le panier de dessicant depuis l’extérieur de la caméra. Le bouchon est pour l'instant un robinet de purge de radiateur. J'ai rien trouvé d'autre en 1/8".





Pour le dessicant j'ai pris de la litière pour chat (100% silicate gel) que j'ai tamisé pour garder une granulométrie 0-3mm. Je l'ai ensuite placé dans un pot en verre puis passée plusieurs fois au micro ondes pas tranche de 60s pour en évacuer l'humidité. Je l'ai laissé refroidir en remettant le couvercle du pot en verre. Une fois refroidie, je l'ai mise dans la camera. L'humidité à l’intérieure de la camera est passé de 46% à 13% en 2H30 et 8.5% ce matin (après 20h). J'ai fais un test de refroidissement hier à -10°C et pas de condensation ni de givre. Quand j'ai démarré le test l'humidité était de 13% et n'a pas trop fluctué durant le test. Le taux est remonté vers 16% a l’arrêt du refroidissement, pendant le réchauffement. J'avais déjà utilisé la litière en tant que dessicant mais sans la sécher avant utilisation, et les résultats étaient décevant (givre sur capteur).

[pagpatrice]

Belle réalisation,pour le bouchon tu devrais trouver en accessoire pneumatique.

[Cedric02700]

Belle réalisation,pour le bouchon tu devrais trouver en accessoire pneumatique.



Merci. Je n'y avais pas pensé au rayon pneumatique.

[gehelem]

Beau montage !

C'est le petit ou le gros boitier ?

[Cedric02700]

Beau montage !

C'est le petit ou le gros boitier ?



C'est pour le gros boitier. Ça fait la hauteur des support de CI du boitier.

[Cedric02700]

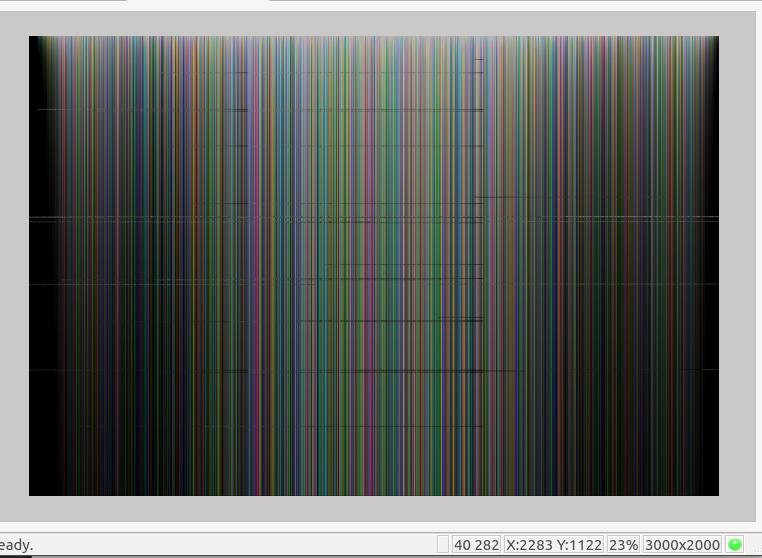

Voilà mes images dégueu :



Cet après midi j'ai essayé d'ajouter des condensateur céramique à chaque condensateur chimique. En regardant le condensateur ajouté pour supprimer les bandes verticales sur la gauche j'ai vu que j'avais laisser C30 en place. Je l'ai dessoudé pour voir et j'ai obtenu les mêmes images que toi. Je ne sais pas si tu comptes remettre ton ancienne Cam86 en route, mais si quelqu'un d'autre rencontre le problème, ça lui donnera une piste.

[gehelem]

Cet après midi j'ai essayé d'ajouter des condensateur céramique à chaque condensateur chimique. En regardant le condensateur ajouté pour supprimer les bandes verticales sur la gauche j'ai vu que j'avais laisser C30 en place. Je l'ai dessoudé pour voir et j'ai obtenu les mêmes images que toi. Je ne sais pas si tu comptes remettre ton ancienne Cam86 en route, mais si quelqu'un d'autre rencontre le problème, ça lui donnera une piste.

Héhé merci

Oui je vais essayer de réparer la première

Question de fierté

[Cedric02700]

Héhé merci

Oui je vais essayer de réparer la première

Question de fierté



De rien. C'est quand même étonnant que deux offsets de suite donnent des résultats si différents...

[gehelem]

De rien. C'est quand même étonnant que deux offsets de suite donnent des résultats si différents...

Sincèrement, je ne sais plus dans quelles conditions je les ai faites

Mais surtout ça devait être avec mon driver indi...

Faudrait que je retente sur windows histoire de séparer les problèmes

Mais une chose a la fois, je fais trop de trucs en même temps

Je me suis embarqué dans le machin de focuser triple avec CecilKris, ca me botte bien ce truc...

[Cedric02700]

Sincèrement, je ne sais plus dans quelles conditions je les ai faites

Mais surtout ça devait être avec mon driver indi...

Faudrait que je retente sur windows histoire de séparer les problèmes

Mais une chose a la fois, je fais trop de trucs en même temps

Je me suis embarqué dans le machin de focuser triple avec CecilKris, ca me botte bien ce truc...



De mon côté j'ai fait plusieurs offset de suite et j'ai eu ces deux type de résultat sans toucher au réglage.

Un focuser triple... c'est quoi?

[luka]

Hi everybody,



I would like to introduce Oscar, a new member of our software development team.



Oscar's contribution to our ASCOM driver started with a real bang, he developed a full PID solution for the camera temperature control, of course, all in the spirit of open source.



So, in the name of all of Cam86 users I would like to say and to Oscar.



The new drivers/firmware are on our github page, see the links in the top of the README section. As always, use at your own risk and report back with any bugs and suggestions. You will need to tweak the PID parameters for your system but the default values seem to represent a good starting point.





Finally as a little New Year's sweetener I did few little interface tweaks and bug fixes. The temperature info now shows the set temperature as well. Also it is possible to to double-click on it to set the temperature independently of the imaging software. Note that this manual temperature settings may be overridden by the imaging software.



Luka

[gehelem]

Hi Luka

Thank you !

I can't test it atm because my first cam is broken...

But the second one is on its way

Thank again to you & Oscar for your excellent work

Gilles

[gehelem]

...

Un focuser triple... c'est quoi?

c'est en face :

http://www.astrosurf.com/topic/115994-piloter-de-moteur-pas-%C3%A0-pas-en-ascom-possible-avec-ce-type-de-carte/

[pagpatrice]

Thank you LUKA and OSCAR and welcome for him in the adventure.



Pour les autres,je teste se firmware est driver depuis 2 jours,le refroidissement est mieux géré,en cliquant sur la température dans la fenêtre Ascom vous pouvez régler la température souhaitée du coup ça évite de passer par le contrôle AID de APT.

[Cedric02700]

Hi everybody,



I would like to introduce Oscar, a new member of our software development team.



Oscar's contribution to our ASCOM driver started with a real bang, he developed a full PID solution for the camera temperature control, of course, all in the spirit of open source.



So, in the name of all of Cam86 users I would like to say and to Oscar.



The new drivers/firmware are on our github page, see the links in the top of the README section. As always, use at your own risk and report back with any bugs and suggestions. You will need to tweak the PID parameters for your system but the default values seem to represent a good starting point.





Finally as a little New Year's sweetener I did few little interface tweaks and bug fixes. The temperature info now shows the set temperature as well. Also it is possible to to double-click on it to set the temperature independently of the imaging software. Note that this manual temperature settings may be overridden by the imaging software.



Luka



Thank you Luka and Oscar for the work and sharing. I will test and I will keep you informed.
