Camera CCD fabriqué maison "CAM86"

[Cedric02700]

J'ai testé le driver ce matin. Je n'ai pas rencontré de problèmes. J'ai testé la camera à -15°C. La camera à mis 10 min à descendre à -15°C puis environ 15 min a s'y stabiliser. A quoi correspondent Ki et Kd?



I tested the driver this morning. I did not encounter any problems. I tested the camera at -15 ° C. The camera took 10 minutes to go down to -15 ° C and then about 15 minutes to stabilize. What are Ki and Kd?

[gehelem]

Kp Ki Kd

> régulation PID

Proportionelle

Intégrale

Différentielle

La grande classe, en fait

[CondorCH]

Hello, pas facile de faire un boitier :-) vous avez un dessin 3d à imprimer avant de faire une vraie boite ? Pour objectif Nikon (D80 style)

[pagpatrice]

Hello, pas facile de faire un boitier :-) vous avez un dessin 3d à imprimer avant de faire une vraie boite ? Pour objectif Nikon (D80 style)



Le boitier Hammond que nous nous servons est disponible en STL.



Tu en est ou ? Vu que tu n'as pas posté les images demandés je suppose que tu as réglé le problème ...

[Cedric02700]

C'est efficace la litière! J'ai rouvert la Cam hier matin. Le silicat gel remis vers 13h et à 9H ce matin ça donne ça:



[luka]

New version, 0.7.7 is out on the github. No changes, I made a mistake in the version information for the previous release. After this update you should be running

ASCOM driver = 0.7.7

LL = 94

FW = 10.



Sorry about this.



Luka

[luka]

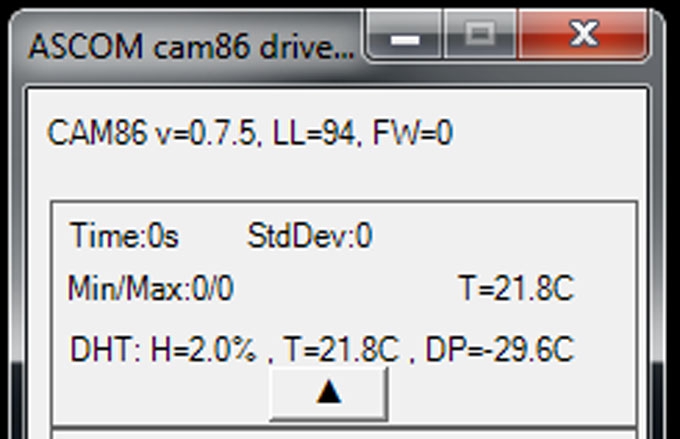

Also, something to keep in mind, at humidities below 10% the accuracy of the DHT22 is +-5%. Above 10% humidity the accuracy is +-2%.

[pierrot2]

bonjour gilles

une petite correction dans PID le D signifie derivée

en resumé le P signifie proportionnelle tu envoie une correction proportionelle a la difference entre valeur mesurée et consigne quand on approche la consigne, on envoie de moins en moins de corection

le I signifie integrale on integre (sommation) l'erreur et on utilise cette integrale pour faire la correction ce qui permet au bont d'un certain temps d'atteindre exactement la consigne

Le D utilise la derivé de l'erreur en fait la vitesse d'approche de la consigne pour effectuer la correction

on augmente la vitesse de reponse, mais on risque l'instabilité

Pierre

[CondorCH]

Le boitier Hammond que nous nous servons est disponible en STL.



Tu en est ou ? Vu que tu n'as pas posté les images demandés je suppose que tu as réglé le problème ...

Hello,



Problème pas encore réglé. Je suis en attente de connecteurs pour l'alimentation et l'USB. La soudure directe de l'USB était très peu confortable.

[luka]

New version 0.7.8 of the ASCOM driver is on the github.



Please update as soon as possible.



Changes:

- Fixed a bug where manually set temperature was resetting itself.

- Manually setting temperature requires double-click now (as originally intended).

- Minor interface tweaks



Thanks to Oscar for noticing the temperature bug.



As always, use with care and please report any bugs and suggestions.

Luka

[CondorCH]

Voilà,



La boite est montée. Je n'ai pas de bon objectif (qu'un cassé, mise au point morte) sur place.



Voir : https://ibb.co/gMqzum

[pagpatrice]

Voilà,



La boite est montée. Je n'ai pas de bon objectif (qu'un cassé, mise au point morte) sur place.



Voir : https://ibb.co/gMqzum



Etrange , avant que tu monte le capteur la "cloche" était belle, mais là j'ai un peu l'impression que ça par dans tout les sens. On va y aller pas à pas, répond bien aux questions et donne nous des valeurs le plus précis possible.



L'image du haut est prise avec un cache ?



commence par vérifier les soudures du capteur, voir si tu n'as pas débordé sur une pattes ou autre chose... ensuite:



Tu vas vérifier R7, R8, R31, R32, C10, C42, ça fonctionne par paire donc R7 et R31 doivent avoir la même valeurs, R8 et R32 pareil.



Sort la planche de la boite, le montage se fera après validation du fonctionnement .

[CondorCH]

Les images sont, dans l'ordre, Dark, Flat, Fil posé. Je vais regarder les soudures plus en détail.

[CondorCH]

Ça y est ! J'avais pas soudé C30, je laissais la soudure pour pallier aux lignes verticales sur le capteur plus tard.

J'essaie de faire un dark. Le problème que j'ai c'est que quand je prend une image à 0ms, l'exposition est celle du temps écoulé depuis la dernière image. C'est normal ?

[pagpatrice]

Le problème que j'ai c'est que quand je prend une image à 0ms, l'exposition est celle du temps écoulé depuis la dernière image. C'est normal ?



je comprend pas tout là ???



Pour commencer un Dark c'est pas à 0ms:



OFFSET= dans le noir , temps d'expo de 1ms



Darks= dans le noir, temps d'expo > 1sec



Flat= image avec capteur uniformément éclairé et non saturé



Si ta question vient du fait que le logiciel affiche 4 secondes, oui c'est normal car il t'affiche le cycle complet donc avec le temps de transfert de l'image.



Par contre je reviens sur l'utilisation de l'objectif, tu as pensé à bloquer l'iris en position ouverte, car si il est fermé au max tu vas pouvoir poser longtemps pour avoir une image

Modifié 23 décembre 2017 par pagpatrice

[CondorCH]

Ok, je reformule avec une timeline.

0.0 sec, prise d'image #0.

6 sec, je promène une LED devant l'objectif

7 sec, je lance une prise d'image #1 à un temps d'exposition de 1ms.

12 sec, j'ai une image affichée, qui comprend la trace de la LED promenée à 6sec.

[pagpatrice]

Ok, je reformule avec une timeline.

0.0 sec, prise d'image #0.

6 sec, je promène une LED devant l'objectif

7 sec, je lance une prise d'image #1 à un temps d'exposition de 1ms.

12 sec, j'ai une image affichée, qui comprend la trace de la LED promenée à 6sec.



j'ai vraiment du mal à te comprendre , toutes c'est histoire de sec ????

[pagpatrice]

Le capteur accumule de la charge donc dans certains cas il "garde en mémoire" sa vision précédente, Luka a ajouté une option dans le driver de la Cam 86 pour supprimer cet effet il faudra certainement en faire autant pour la 90.



Une prise de vu de 0ms sert justement à vider le CCD de sa charge résiduelle ...



Mais avant de vouloir faire des photos commence par nous poster un Offset digne de ce nom donc pris à 100% dans le noir avec une expo de 1ms, histoire de voir que tout fonctionne correctement, car là j'ai un peu l'impression que tu part dans tous les sens

Modifié 23 décembre 2017 par pagpatrice

[CondorCH]

Ok, so I'm waiting for Luca's mod (or do it on Linux version).

Le problème du 0ms, c'est qu'il met 5sec à transférer l'image.

[pagpatrice]

Ok, so I'm waiting for Luca's mod (or do it on Linux version).

Le problème du 0ms, c'est qu'il met 5sec à transférer l'image.



je ne sais pas si Luka le fera pour la Cam90, mais il pourra certainement te donner un coup de main.



5 sec, c'est le temps de transfert de l'image, il est incompressible que ce soit pour une pose de 0ms, 1ms ou 10 sec tu auras toujours 5 sec de transfert, le temps d'expo est un temps et le temps de transfert sont totalement indépendant l'un de l'autre; quand tu prend ta voiture que ce soit pour un trajet de 5 ou 10 km tu as toujours la distance de ton canapé à ta voiture qui lui reste inchangé.

Modifié 23 décembre 2017 par pagpatrice

[Cedric02700]

J'ai fait une mise a jour de Kstars, ca m'a fait crasher le driver de la cam86. J'ai fait un script pour réinstaller le driver: https://www.sfrcloud.sfr.fr/web/app/share/invite/I0SCp9nYrf . C'est la première fois que je fait un script, soyez indulgents . Pour mon problème, la réinstallation du driver ne change rien, je verrai ça après les fêtes. Joyeux noël à tous!



Edit: Pour le problème suite à la mise a jour de Kstars, j'ai viré tout ce qui avait un rapport avec la cam86 dans les répertoires USR, USR/Local, réinstaller le driver avec le script et c'est reparti.

Modifié 27 décembre 2017 par Cedric02700

[luka]

I have been trying to follow the comments about the sensor clearing but the google translation is not quite clear.

The way it works (for Cam86) is that it takes a 0ms exposure first before the real exposure. The 0ms exposure uses 2x2 binning because it shortens the wasted time to under a second instead of the usual 2 seconds for 1x1 binning.



Sensor clearing on Cam90... I don't have a Cam90 and I don't even think that the source code for the driver has been released yet.

[gehelem]

Salut,

J'avance un peu sur la V2, vive les vacances.

J'ai encore fait mon exhibitionniste :

"b3hEOEFwTv0" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

"kyjCk6FaXss" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

Gilles.

[CondorCH]

J'ai fait une mise a jour de Kstars, ca m'a fait crasher le driver de la cam86. J'ai fait un script pour réinstaller le driver: https://www.sfrcloud.sfr.fr/web/app/share/invite/I0SCp9nYrf . C'est la première fois que je fait un script, soyez indulgents . Pour mon problème, la réinstallation du driver ne change rien, je verrai ça après les fêtes. Joyeux noël à tous!



Edit: Pour le problème suite à la mise a jour de Kstars, j'ai viré tout ce qui avait un rapport avec la cam86 dans les répertoires USR, USR/Local, réinstaller le driver avec le script et c'est reparti.



Salut, quelques remarque pour ton script :

• Quand tu clone le git, il va déjà te créer le dossier libftdi -> on peut enlever le mkdir libftdi & cd libftdi

• J'ai du installer (Debian Stretch) libusb-1.0-0-dev pour l'usb en plus du reste.

• Pour inidi_cam86_ccd, il faut installer indi (sur Debian Stretch, la version de l'APT est 1.2 -> installation manuelle depuis le git)


• Je comprend pas pourquoi faire cet echo... echo indiserver -v -m 100 ./indi_cam86_ccd

• Merci pour ce script, qui simplifie bien les choses ;-)


[CondorCH]

I have been trying to follow the comments about the sensor clearing but the google translation is not quite clear.

The way it works (for Cam86) is that it takes a 0ms exposure first before the real exposure. The 0ms exposure uses 2x2 binning because it shortens the wasted time to under a second instead of the usual 2 seconds for 1x1 binning.



Sensor clearing on Cam90... I don't have a Cam90 and I don't even think that the source code for the driver has been released yet.



Hi, thanks for this info. I asked for the driver of Cam90 on the Ukrainian forum. I'll try to port the indi driver.

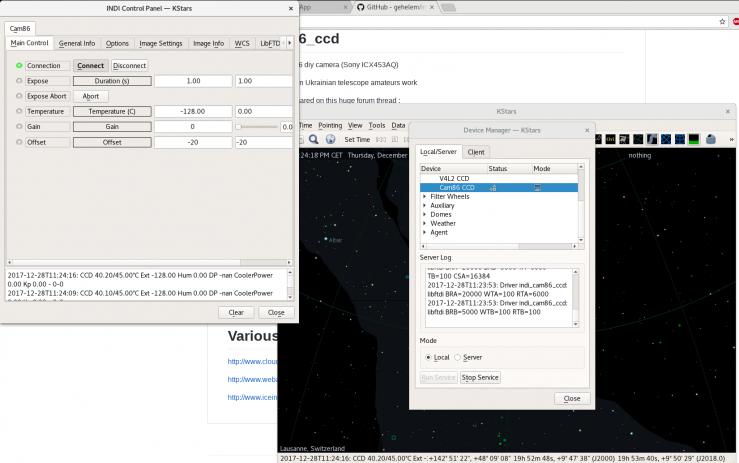

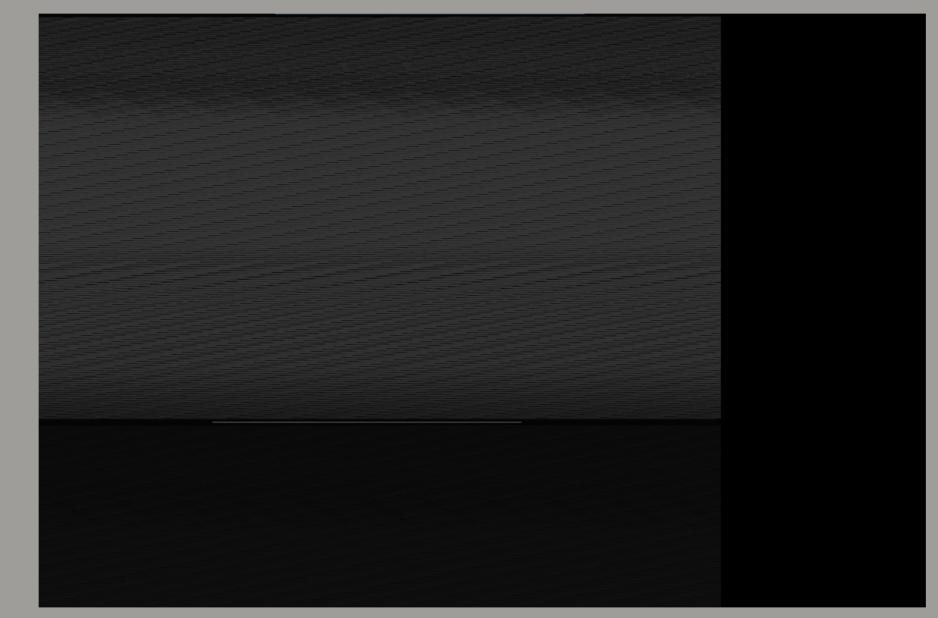

I was able to get some images with Cam86 on the Cam90 hardware. I also tried to simply modify resolutions (see 2nd image)

Modifié 28 décembre 2017 par CondorCH

[gehelem]

à propos du driver indi :

J'y reviendrai bientôt quand j'aurai fini mon second montage

MAIS :

J'ai vu que FTDI avait sorti une nouvelle version de son driver D2XX, qui semblerait moins restrictive avec ftdi_sio, et surtout plus délicate avec les ARM

Comme j'avais eu de bien meilleurs résultats qu'avec libftdi, je pense que ça vaut le coup d'essayer !



About indi driver :

A new version of FTDI D2XX driver has been released :

They say it's working better with ARM devices , and more permissive with ftdi_sio.

i'll give it a try as soon as my second cam is ready



Gilles.

[Cedric02700]

Salut,

J'avance un peu sur la V2, vive les vacances.

J'ai encore fait mon exhibitionniste :

"b3hEOEFwTv0" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

"kyjCk6FaXss" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

Gilles.



Ça ne chome pas pendant les vacances et ça met de bonne humeur! Merci.



Salut, quelques remarque pour ton script :

• Quand tu clone le git, il va déjà te créer le dossier libftdi -> on peut enlever le mkdir libftdi & cd libftdi

• J'ai du installer (Debian Stretch) libusb-1.0-0-dev pour l'usb en plus du reste.

• Pour inidi_cam86_ccd, il faut installer indi (sur Debian Stretch, la version de l'APT est 1.2 -> installation manuelle depuis le git)


• Je comprend pas pourquoi faire cet echo... echo indiserver -v -m 100 ./indi_cam86_ccd

• Merci pour ce script, qui simplifie bien les choses ;-)




Merci pour le retour! J'ai oublier de préciser que je l'avais fait sous Ubuntu. Je comprend pas grand chose a tous ce qu'il y a dans le script. Donc possible qu'il faille ajouter certain composant pour d'autres distributions. Comme je ne savais pas installer un driver sous Linux, Gilles a eu le gentillesse de m'expliquer comment faire. Seulement comme j'ai eu peu de mal l'explication s'est étendu sur 3 pages. Donc quand le driver a planté, j'ai repris les trois pages en recopiant tout au fur et à mesure dans un fichier texte. De là je me suis dit: c'est bête sous Windows je remplacerai le .TXT par .BAT et tout se ferait tout seul. J'ai donc cherché si c’était aussi facile sous LINUX. Et quelque commentaire en moins dans mon fichier texte et voila ce que ça donne. Tout ça pour en venir a cet ECHO, il est placé devant une commande qui sert a lancer manuellement le driver. A priori ce n'est pas utile pour l'installation. Je voulais tester l'installation sans cet commande et ne sachant pas comment la mettre en commentaire j'ai mis un ECHO devant. J'ai ensuite oublié de supprimer la ligne dans le script.

[Cedric02700]

à propos du driver indi :

J'y reviendrai bientôt quand j'aurai fini mon second montage

MAIS :

J'ai vu que FTDI avait sorti une nouvelle version de son driver D2XX, qui semblerait moins restrictive avec ftdi_sio, et surtout plus délicate avec les ARM

Comme j'avais eu de bien meilleurs résultats qu'avec libftdi, je pense que ça vaut le coup d'essayer !



About indi driver :

A new version of FTDI D2XX driver has been released :

They say it's working better with ARM devices , and more permissive with ftdi_sio.

i'll give it a try as soon as my second cam is ready



Gilles.



Je ne peut pas encore tester, je ne suis pas encore équipé ARM. Mais courant janvier ça devrait être bon! En prévision, je vais déjà chercher si je trouve comment on install la mise à jour... Tu esperes une amélioration à quel niveau?

[gehelem]

Je ne peut pas encore tester, je ne suis pas encore équipé ARM. Mais courant janvier ça devrait être bon! En prévision, je vais déjà chercher si je trouve comment on install la mise à jour... Tu esperes une amélioration à quel niveau?

... stabilité:

Avec libfdti on gâche souvent des images sur les arm

[CondorCH]

Il y a un problème avec les ARM ? Je voulais justement tester sur un RPi. J'en ai un à la maison, je testerai dans quelques temps. (Mais j'ai pas de cam86, juste une cam90). Quel autre aventage est-ce qu'il y a à utiliser le driver D2XX ?
