Camera CCD fabriqué maison "CAM86"

[CondorCH]

Ah bin si tu veux, et je te mets en full control dessus, ça t'irait ?

(faudrait que je trouve comment on fait )

Mais il te faut un compte github : tu as ça?



Là j'ai crée un repo. Mais une fois que le code tourne bien, je te donne le ownership.

[gehelem]

Là j'ai crée un repo. Mais une fois que le code tourne bien, je te donne le ownership.

Je veux bien te donner un coup de main avec plaisir, mais il faudra d'abord que je m'en fasse une

On verra bien !

C'est quoi ton compte github, pour que je m'abonne ?



Edit : vu ton PM, je te réponds

Modifié 4 janvier 2018 par gehelem

[Invité]

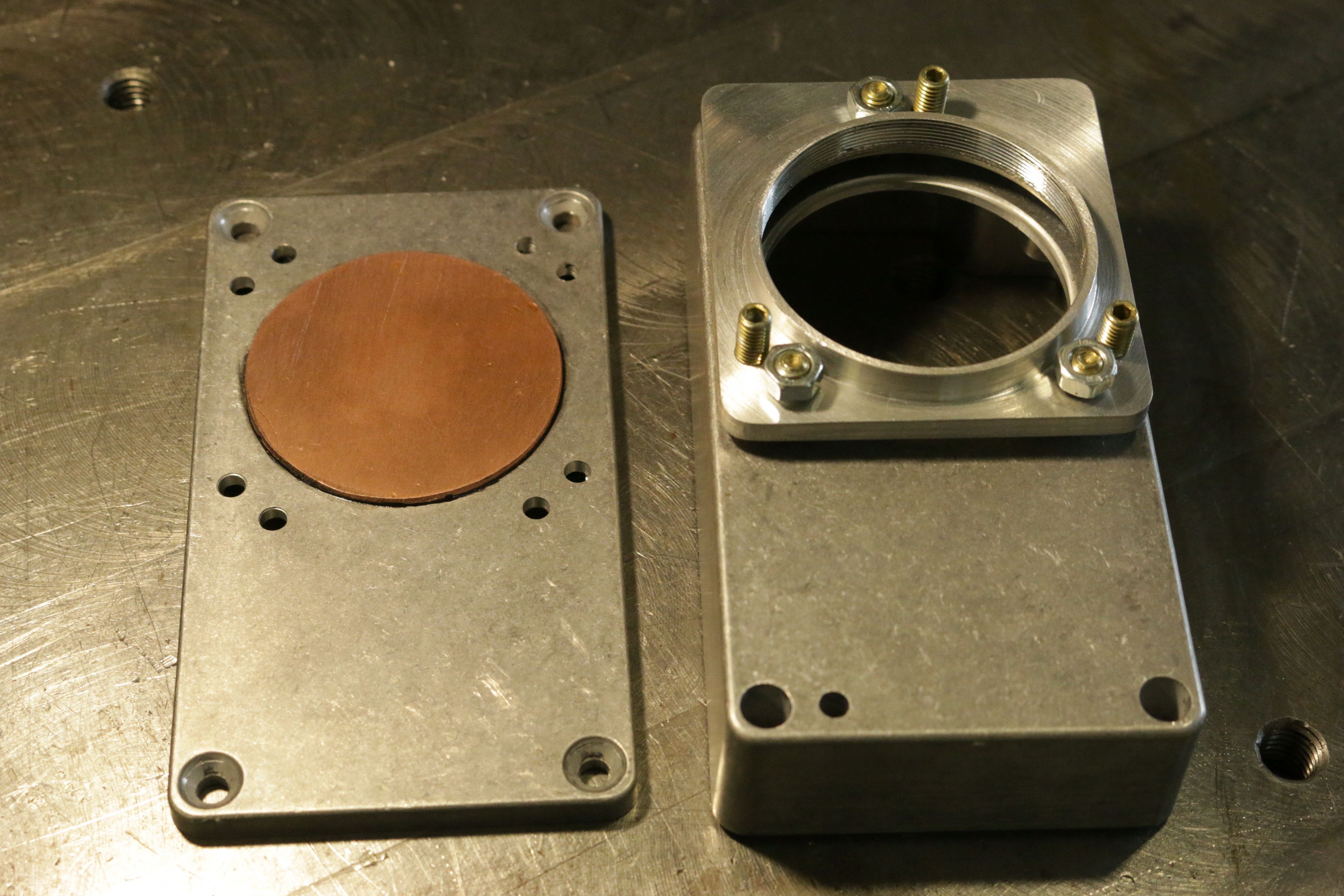

Avec ma grosse lime, sans faire exprès, j'ai fais ça...



Ca peu servir, non ?



(la partie en cuivre est le fruit de longues études sur la convection thermique avec de nombreux essais) On est pro ou on l'est pas !



Normalement personne lira jusqu'ici : La partie en cuivre, c'est pour boucher le trou que j'avais fais du mauvais coté...

Modifié 9 janvier 2018 par Invité

[gehelem]

Avec ma grosse lime, sans faire exprès, j'ai fais ça...

Ca peu servir, non ?

(...)

T'es mon champion !!

[Cedric02700]

Avec ma grosse lime, sans faire exprès, j'ai fais ça...



Ca peu servir, non ?



(la partie en cuivre est le fruit de longues études sur la convection thermique avec de nombreux essais) On est pro ou on l'est pas !



Joli boulot! Impressionnant ce que certain arrive a faire avec une lime! Bravo.

[gehelem]

Joli boulot! Impressionnant ce que certain arrive a faire avec une lime! Bravo.

Et la petite "gorge" pour le hublot, c'est pas joli ? (c'est comme ça qu'on dit ?)

[Cedric02700]

Et la petite "gorge" pour le hublot, c'est pas joli ? (c'est comme ça qu'on dit ?)



Ah oui, j'avais pas vu le lamage pour le hublot. La grande classe! Le hublot sera collé?

[Invité]

Une interpolation hélicoïdale :

(un filetage quoi...)

"SZSTKAy7qWE" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

[Cedric02700]

Une interpolation hélicoïdale :

(un filetage quoi...)



Wahooo! C'est une fraise faite maison? Je m’étais déjà renseigné sur ces fraise mais ça coute un bras. J'avais même pensé meuler toute les dent d'u taraud pour n'en laisser qu'une mais je n'ai jamais essayé.

[Invité]

Non, c'est pas fait maison, et oui, ça coute un bras, même deux si c'est marqué TITEX+ dessus.



Avec un taraud c'est pas fantastique même en gardant qu'une dent, il n'y a pas assez de contre dépouille, et celle-ci suit le pas hélicoïdale...



Revenons au sujet...

[gehelem]

Le sujet ?

Mais on est en plein dedans !

Ça m'intéresse vachement tous ces trucs

[CondorCH]

Avec ma grosse lime, sans faire exprès, j'ai fais ça...



Ca peu servir, non ?



(la partie en cuivre est le fruit de longues études sur la convection thermique avec de nombreux essais) On est pro ou on l'est pas !



Normalement personne lira jusqu'ici : La partie en cuivre, c'est pour boucher le trou que j'avais fais du mauvais coté...



Est-ce que tu as un dessin du tout ? Je vois pas comment la partie couvercle et la partie support optique s'interfacent.

[Invité]

Moi non, j'ai juste un DXF des dimensions, que je peux fournir.

[gehelem]

Est-ce que tu as un dessin du tout ? Je vois pas comment la partie couvercle et la partie support optique s'interfacent.

Regarde par là le montage de Pierre_ch

http://www.webastro.net/forum/showpost.php?p=2404283&postcount=1331

[Invité]

Ahhh oui, j'ai volontairement pas mis le diviseur optique sur cette pièce, sinon, tu étais bloqué : pas de roue à filtre... J'ai fais le plus court possible avec le réglage du tilt.

[Cedric02700]

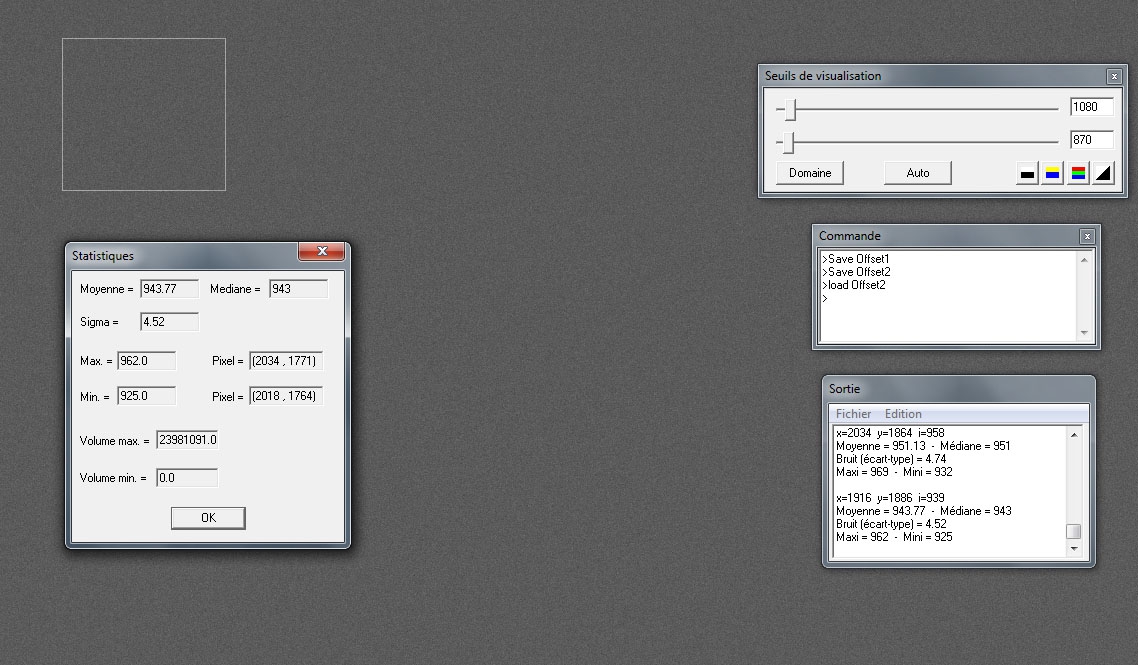

J'ai comme certain sur mes offset une trame diagonale. J'ai vu sur Astroclub.Kiev qu'ils conseillaient de séparer l'alimentation du mega328 et du FT2232H. J'ai donc commandé des régulateurs de tension de 3.3V AMS1117-3.3V qui sont déjà plus costaud que les LP2950. J'ai commencé par simplement remplacer le LP2950 (DD12) pas un AMS1117. Déjà à ce stade, la trame disparait. Pour comparer j'ai fait un empilement de 15 offsets de 0.01s à 0°C avec IRIS. Voici ce que ça donne en image:



LP2950:





AMS1117:

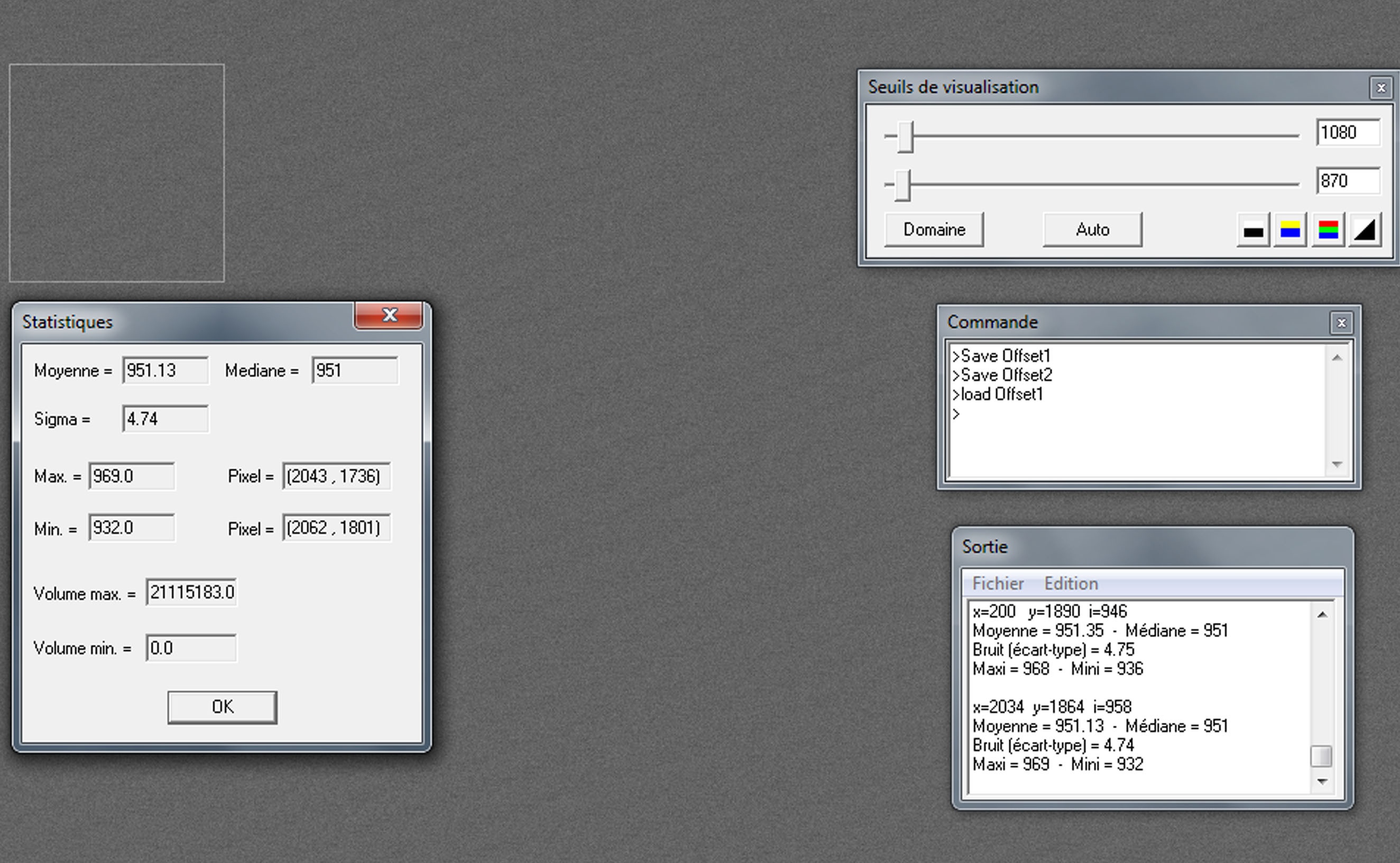

J'avais aussi remarqué que quand la camera chauffait (20-30°C), les offset présentaient un dégradé du haut en bas de clair vers sombre. De même, si avec IRIS, je mesure le bruit en haut et en bas de l'image j'ai une différence d'environ 4-5pts de bruit. quand le capteur refroidi ce phénomène disparait. Avec l'AMS-1117 ce phénomène s'estompe. A 25°C, le dégradé est nettement moins prononcé et l’écart de bruit est d'environ 2pts. Ce dernier point est à prendre avec des pincettes car comme je ne m'attendait pas a ce que le changement de régulateur agisse dessus je n'ai donc pas fait de test "avant" dans des conditions précises.



Vu le résultat obtenu, je ne sais pas si il est nécessaire de séparer les alimentations. Pour être honnête, je ne savais pas trop comment faire... Je pensais couper la piste entre DD12 et DR6 et connecter le VOUT d'un deuxième AMS1117 à l'entrée de DR6. Mais je ne sais pas si ça "séparerai" vraiment les alimentations. Des avis sur le sujet?

Modifié 10 janvier 2018 par Cedric02700

[luka]

CondorCH, any chance you could also send me the link to the Cam90 firmware. Rim made changes that I would like to look at and possibly implement in Cam86.

[pagpatrice]

J'ai comme certain sur mes offset une trame diagonale. J'ai vu sur Astroclub.Kiev qu'ils conseillaient de séparer l'alimentation du mega328 et du FT2232H. J'ai donc commandé des régulateurs de tension de 3.3V AMS1117-3.3V qui sont déjà plus costaud que les LP2950. J'ai commencé par simplement remplacer le LP2950 (DD12) pas un AMS1117. Déjà à ce stade, la trame disparait. Pour comparer j'ai fait un empilement de 15 offsets de 0.01s à 0°C avec IRIS. Voici ce que ça donne en image:



LP2950:





AMS1117:





J'avais aussi remarqué que quand la camera chauffait (20-30°C), les offset présentaient un dégradé du haut en bas de clair vers sombre. De même, si avec IRIS, je mesure le bruit en haut et en bas de l'image j'ai une différence d'environ 4-5pts de bruit. quand le capteur refroidi ce phénomène disparait. Avec l'AMS-1117 ce phénomène s'estompe. A 25°C, le dégradé est nettement moins prononcé et l’écart de bruit est d'environ 2pts. Ce dernier point est à prendre avec des pincettes car comme je ne m'attendait pas a ce que le changement de régulateur agisse dessus je n'ai donc pas fait de test "avant" dans des conditions précises.



Vu le résultat obtenu, je ne sais pas si il est nécessaire de séparer les alimentations. Pour être honnête, je ne savais pas trop comment faire... Je pensais couper la piste entre DD12 et DR6 et connecter le VOUT d'un deuxième AMS1117 à l'entrée de DR6. Mais je ne sais pas si ça "séparerai" vraiment les alimentations. Des avis sur le sujet?



J'avais pas vu ton message .



En effet le simple changement fait une grosse différence. Je ne suis pas sûr qu’après ça, ça vaille encore le coup de tous séparer mais j'avoue ne pas avoir regardé correctement.



Depuis un moment je dis que les alim peuvent être améliorés mais pas eu le temps depuis un moment; je pense qu' un gros plus serait de remplacer aussi DD11.

Modifié 14 janvier 2018 par pagpatrice

[Cedric02700]

J'avais pas vu ton message .



En effet le simple changement fait une grosse différence. Je ne suis pas sûr qu’après ça, ça vaille encore le coup de tous séparer mais j'avoue ne pas avoir regardé correctement.



Depuis un moment je dis que les alim peuvent être améliorés mais pas eu le temps depuis un moment; je pense qu' un gros plus serait de remplacer aussi DD8.



Remplacer DD8. Le gain attendu serai à quel niveau? Si tu as une idée de remplaçant, je veux bien tester.

[pagpatrice]

Remplacer DD8. Le gain attendu serai à quel niveau? Si tu as une idée de remplaçant, je veux bien tester.



Excuse je me suis trompé c'est DD11 que je voulais dire,il alimente DD8.



Les bandes noire verticale à gauche montre clairement qu' il est en limite et notre histoire de condensateur n'est pour moi qu' un gros pansement qui masque la cicatrice,j ai mis de côté la cam depuis quelques temps mais dès que je peux c est la dessus que je vais m'atteler.

Maintenant si tu fais un changement avant moi tiens moi au courant.

[Cedric02700]

Excuse je me suis trompé c'est DD11 que je voulais dire,il alimente DD8.



Tu avais un candidat en tête pour remplacer DD11? Je viens de regarder je ne vois que le 78M06 en boitier TO252. Ça fait déjà un beau bébé. J'attends ta réponse, si tu n'as pas mieux je commande le 78M06.

[pagpatrice]

Tu avais un candidat en tête pour remplacer DD11? Je viens de regarder je ne vois que le 78M06 en boitier TO252. Ça fait déjà un beau bébé. J'attends ta réponse, si tu n'as pas mieux je commande le 78M06.



Euh, Ouai pourquoi pas, perso j'aurais fait plus sauvage, un 7806 en TO220 quitte à le déporter, qui peu le plus peu le moins mais en effet le tient devrait suffire .

[Cedric02700]

Euh, Ouai pourquoi pas, perso j'aurais fait plus sauvage, un 7806 en TO220 quitte à le déporter, qui peu le plus peu le moins mais en effet le tient devrait suffire .



Merci. C'est commandé. Je pense que le mieux pour avoir un point de comparaison est de faire quelques offsets avant/après. J'alimentais la Camera en 8V je crois que je vais devoir passer à 9V.

[dragonlost]

J'ai comme certain sur mes offset une trame diagonale. J'ai vu sur Astroclub.Kiev qu'ils conseillaient de séparer l'alimentation du mega328 et du FT2232H. J'ai donc commandé des régulateurs de tension de 3.3V AMS1117-3.3V qui sont déjà plus costaud que les LP2950. J'ai commencé par simplement remplacer le LP2950 (DD12) pas un AMS1117. Déjà à ce stade, la trame disparait. Pour comparer j'ai fait un empilement de 15 offsets de 0.01s à 0°C avec IRIS. Voici ce que ça donne en image:



LP2950:





AMS1117:





J'avais aussi remarqué que quand la camera chauffait (20-30°C), les offset présentaient un dégradé du haut en bas de clair vers sombre. De même, si avec IRIS, je mesure le bruit en haut et en bas de l'image j'ai une différence d'environ 4-5pts de bruit. quand le capteur refroidi ce phénomène disparait. Avec l'AMS-1117 ce phénomène s'estompe. A 25°C, le dégradé est nettement moins prononcé et l’écart de bruit est d'environ 2pts. Ce dernier point est à prendre avec des pincettes car comme je ne m'attendait pas a ce que le changement de régulateur agisse dessus je n'ai donc pas fait de test "avant" dans des conditions précises.



Vu le résultat obtenu, je ne sais pas si il est nécessaire de séparer les alimentations. Pour être honnête, je ne savais pas trop comment faire... Je pensais couper la piste entre DD12 et DR6 et connecter le VOUT d'un deuxième AMS1117 à l'entrée de DR6. Mais je ne sais pas si ça "séparerai" vraiment les alimentations. Des avis sur le sujet?



hello, tu as remplacé le LP2950 par le ams1117. Mais ils n'ont pas du tout le même boitier du coup comment à tu fait ?

[Cedric02700]

hello, tu as remplacé le LP2950 par le ams1117. Mais ils n'ont pas du tout le même boitier du coup comment à tu fait ?



J'avais soudé le LP2950 assez haut pour éviter de trop transmettre la température au PCB. J'ai donc coupé les pattes du LP2950 à 4mm du PCB et j'ai ressouder l'AMS1117 dessus. Le top serai de redessiner le PCB...

[gehelem]

On va se faire une petite vidéo parce que ça vaut le coup

Noël en janvier

[gehelem]

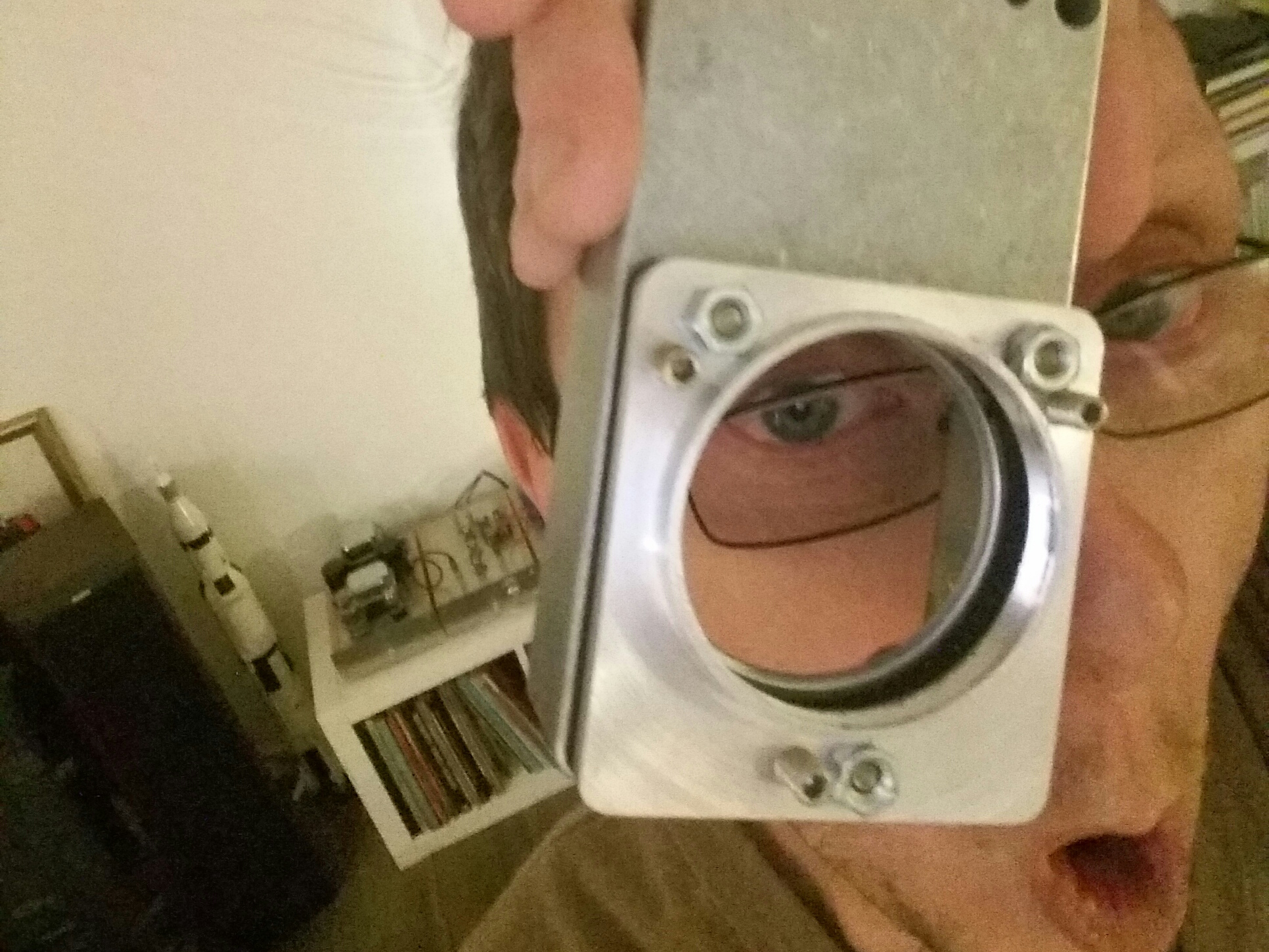

Voici une petite vidéo qui montre le boitier usiné par C-Kris, une vraie merveille

Je suis comme un gamin

MERCI C-Kris

(le démon de la caméra dans l'herbe, lui, fait la tronche)

"vjfC1-PLeyE" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

[Invité]

Cahier des charges respecté ? Ok, je lance la prod !

[gehelem]

Cahier des charges respecté ? Ok, je lance la prod !

Cahier des charges ??

Rappel de l'expression de besoin du client :

"y m'faudrait un truc pour que ça tienne dans le porte oculaire"

Tu n'en as que plus de mérite

Merci encore

[CondorCH]

Joli boitier effectivement.



Est-ce que vous savez comment ça marche le gain ? Il n'y a pas d'unité affichée. Je suppose que c'est des dB et ça amplifie le signal analogic...



EDIT : Est-ce que quelqu'un sait quel verre est utilisé sur le capteur pour le protéger ? J'aimerais bien connaitre son épaisseur et son indice de refraction.

Modifié 25 janvier 2018 par CondorCH
