impression 3D

[chris50660]

bonjour.



disposant d'une imprimante 3D dans mon "bordel" et n'ayant pas encore de télescope , je me demandais si il y avait des objets utile qui pourrait s'imprimer .

[Astrovicking]

Salut ami du Cotentin (moi je suis originaire de Saint-Côme-du-Mont et de Saint-Lô-d'Ourville;)) exilé dans le 47 (c'est sympa aussi mais on y crève de chaud;): 36° aujourd'hui...)



Tu trouveras des choses dans les pages de l'ami François Doffin, dont le ppt téléchargeable de la présentation qu'il vient de faire aux RAAGSO samedi:



http://planetediy.fr/



De nombreux projets sont à l'étude...

Modifié 12 septembre 2016 par Astrovicking

[Toutiet]

bonjour.



disposant d'une imprimante 3D dans mon "bordel" et n'ayant pas encore de télescope , je me demandais si il y avait des objets utile qui pourrait s'imprimer .



Oh oui, il y en a : par exemple, une brosse à dent, un tire-bouchon, une clé à molette, des pinces à linge, une bouilloire, une agrafeuse, un ouvre-boîte... Tu vois, ce ne sont pas les idées qui manquent...

[prospectix]

Bonsoir,



Actuellement, je finalise une imprimante 3D (MendelMax) et j'essaie de me familiariser avec SolidWorks.

Une fois que cela sera fait, je compte me faire un support de laser vert pour mon Strock avec molettes de réglage comme sur les points rouges style Star Pointer ...



Si vous avez les fichiers ... Merci d'avance.



Amicalement,

[jvaillant]

Hello,

Pour mon 400 j'ai imprimé des tas de choses:

des mollettes pour les vis de serrage

le support du secondaire

les butées latérales du primaire

les triangles du barillet

dès fixations pour les roulements

des gabarits pour les perçages

...



Bref, c'est sans limite. DobsonFactory a aussi fait pas mal de chose.



C'est super pratique lorsqu'on n'a pas d'outillage ( tour, perceuse colonne).



Jérôme

[pagpatrice]

Pour faire simple,avec l'impression 3D dit toi que la seule limite c'est ton imagination.

[Julien3146]

Et la résistance des matériaux

Et la précision/répétabilité du matériel

Et le volume max d'impression



[Captainboeing]

bonjour.



disposant d'une imprimante 3D dans mon "bordel" et n'ayant pas encore de télescope , je me demandais si il y avait des objets utile qui pourrait s'imprimer .



http://www.webastro.net/forum/showthread.php?t=135828

[chris50660]

merci pour les liens.



perso l'impression 3d me sert uniquement pour prototyper ,



comme la plupart du temps se sont des piéces simple , je les moule au sable et je les refais en alu.

j'ai sauvé mon vieux portail comme ça.

[pagpatrice]

Et la résistance des matériaux

Et la précision/répétabilité du matériel

Et le volume max d'impression





Il existe maintenant divers matériaux du moins au plus solide, ce qui permet un usage très varié, voir même mais pas à la porté de nos petite bourse l'impression métal.



La précision ne dépend que de la machine et ses réglages, mon modèle entièrement faite avec des matériaux de recup a une précision de 50 microns, encore quelques modif et je pense arriver a 20 microns ce qui je pense est pas mal déjà, la répétabilité je vois pas pourquoi il y aurait des différences à partir du moment ou c'est le même Gcode.



Le volume c'est la machine qui le donne, rien empêche de sortir des pièces en plusieurs morceaux et de les assembler, j'ai un volume imprimable énorme et je m’aperçois que la plupart des pièces que j'ai sortie aurait pu passer sur des machine grand public.

Modifié 13 septembre 2016 par pagpatrice

[JMDSomme]

J'ai imprimé des bouchons, une adaptation entre ma caméra de suivi et un chercheur coudé modifié, un pare buée avec résistances intégrées pour le chercheur , une longue vue avec optique de récup, une boite à flat, et je me bricole un moteur pour le focuser de la lunette...



et un raton laveur et un aspirateur, un repasse limace et un... :-) (cf. Boris Vian)

[Astrovicking]

"http://www.youtube.com/watch?v=9PTqTjHs5c0" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



:D:D:D

[maire]

Pour faire simple,avec l'impression 3D dit toi que la seule limite c'est ton imagination.



Ah, pas le temps dont tu disposes?

[JMDSomme]

C'est sur qu'il faut du temps pour dessiner les objets, ensuite, l'impression est longue mas n'a pas besoin de surveillance dans le cas général.

[pagpatrice]

Oui, c'est vrai que c'est un peu long (surtout le dessin), en impression tout dépend des pièces car sur certaines on peu se permettre d'accélérer, mais bon, je ne laisse jamais la machine en route si je ne suis pas à la maison, trop de risque incendie, mais je compte bien améliorer ce problème.



Et puis c'est de la création donc rien ne presse.

[Rod]

Et moi qui ai passer des heures à monter les maquettes d'Atlantis et de Discovery j'aurais mieux fait de chopper une imprimante 3d lol



On peut voir vos "bécanes "?

[JMDSomme]

Le petit article que j'ai fait à l'achat de ma Dagoma discovery 200

http://jmd-blogapart.over-blog.com/2015/10/impression-3d-accessible-a-tous.html

Je pense l'upgrader d'une buse inox pour pouvoir tester le PLA chargé fibre carbone: on doit pouvoir faire des choses plus exigeantes (je pense par exemple à mon design de crayford qui souffre d'un peu de "souplesse").

http://jmd-blogapart.over-blog.com/2015/11/une-deuxieme-vie-pour-mes-jumelles.html

[pagpatrice]

Et moi qui ai passer des heures à monter les maquettes d'Atlantis et de Discovery j'aurais mieux fait de chopper une imprimante 3d lol



On peut voir vos "bécanes "?



Elle a un peu évolué depuis mais bon ça te donnera un aperçu, et maintenant je m'attaque à une nouvelle version

[JMDSomme]

Elle a un peu évolué depuis mais bon ça te donnera un aperçu, et maintenant je m'attaque à une nouvelle version



Ah oui! Ca c'est du bricolage génial!

Tu as fait le "firmware" ou tu es parti d'éléments existants?

[Rod]

Ouaip bah c'est malin j'en veux une maintenant lol

Vraiment sympa cet outil.

Pas trop chaud de dessiner chaque objet avant ?

[pagpatrice]

Ah oui! Ca c'est du bricolage génial!

Tu as fait le "firmware" ou tu es parti d'éléments existants?



C'est le Marlin RC3 que j'ai paramétré pour ma machine, d’ailleurs faut que je fasse la MAJ en RC7.



Ouaip bah c'est malin j'en veux une maintenant lol

Vraiment sympa cet outil.

Pas trop chaud de dessiner chaque objet avant ?



Tous dépend des pièces, il y a 6 mois je n'avais aucune connaissance dans le dessin 3D, aujourd’hui' hui je commence à m'en sortir, bon j'y passe pas mes soirées non plus environ 2h par semaine, le principal étant de trouver le logiciel qui te convient , avec lequel tu est alaise

[nonocoye]

Salut, la 3D, mais c'est la nouvelle révolution industrielle !!!



... je ne laisse jamais la machine en route si je ne suis pas à la maison, trop de risque incendie, mais je compte bien améliorer ce problème.

...



Salut, tu veux parler du THERMAL RUNAWAY PROTECTION sous Marlin...?!





...

Je pense l'upgrader d'une buse inox pour pouvoir tester le PLA chargé fibre carbone...



Salut, j'ai imprimé un PO et le support de mon secondaire en XT CF20, mieux que le PLA carbone, il n'y a pas photo et ouiii, buse inox évidemment. Franchement, c'est du costaud !!!

[Astroghost-Francois]

Cool , un post sur l'impression 3d .

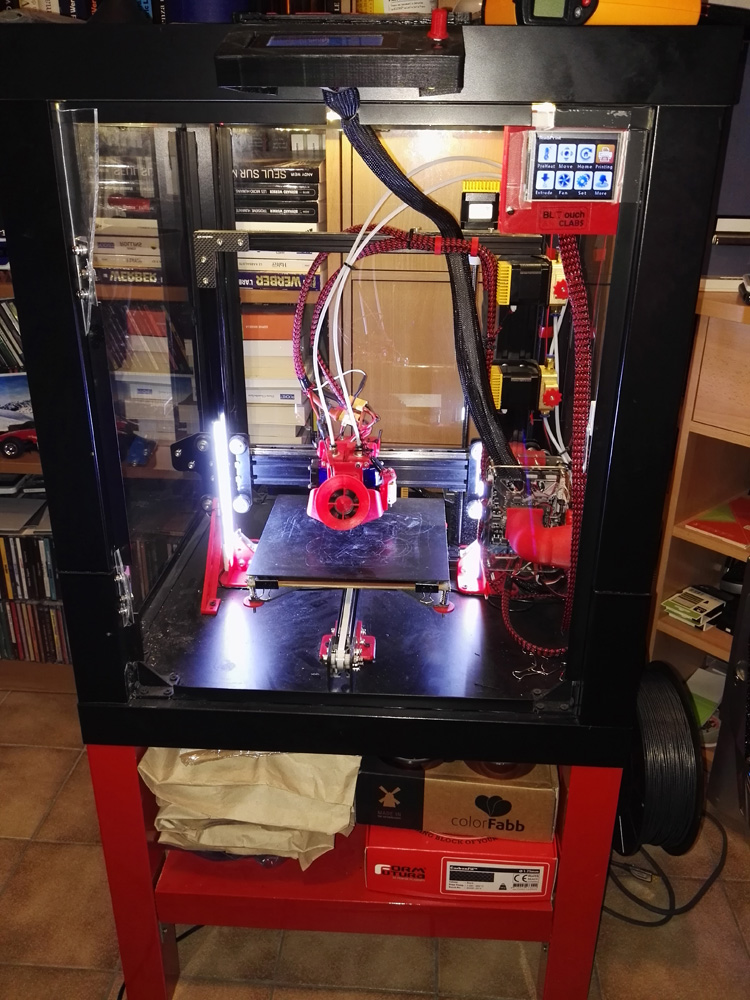

Voici la machine que je me fabrique depuis début Avril pour réaliser le boitier de mon dernier projet Astro.





Petite surface d'impression (20x20x280), mais j'arrive à 20 micron par layer.

Encore quelques petite amélioration à faire et elle sera parfaite pour mes besoins.



L'Astro à coté , finalement c'est simple.Encore quelques amélioration à faire mais j'arrive dorénavant à imprimer avec tous les filaments , flexible,ABS,PLA,bois,carbone,métal...



Concernant le carbone , le COLORFAB XT20 et le Formfutura Carbonfil sont excellents , avec seulement 2 layers en périphérie de 0.4 mm on obtient déjà une pièce trés résistante.

Le Colorfab a un rendu de surface beaucoup plus fin que le Formfutura.

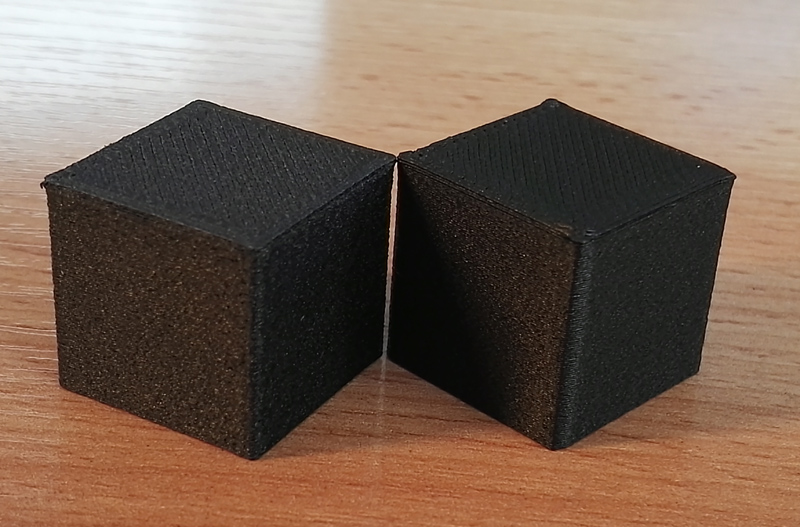

Comparatif a droite Colorfab , a gauche Formfutura





et un test avec le XT20





Quelques réalisations persos :



https://www.facebook.com/profile.php?id=100009741301268



François

Modifié 16 septembre 2016 par Astroghost-Francois

[pagpatrice]

Salut, tu veux parler du THERMAL RUNAWAY PROTECTION sous Marlin...?!



Non, je n'ai pas confiance à cette protection en plus j'ai dû baisser la sensibilité car avec le refroidisseur de pièce à fond elle déclenchait tous le temps, je pense à une protection plus mécanique (fusible thermique). THERMAL RUNAWAY ça marche trés bien mais si l’électronique vient à planter je veux pas voir ma maison ce transformer en feu de la ST Jean. Certains diront que je psychote mais de l'elec qui plante on en oit tous les jours !





Petite surface d'impression (20x20x280), mais j'arrive à 20 micron par layer.

Encore quelques petite amélioration à faire et elle sera parfaite pour mes besoins.



Belle réalisation, avec chambre chauffée ?



C'est un montage perso ou un kit que tu améliore ?



C'est vrai que 20 en largueur peut être juste mais ça permet déjà pas mal de chose.



20 microns, les machines qui imprime à cette épaisseur sont rare, à quelle vitesse ?

Modifié 17 septembre 2016 par pagpatrice

[nonocoye]

Salut,

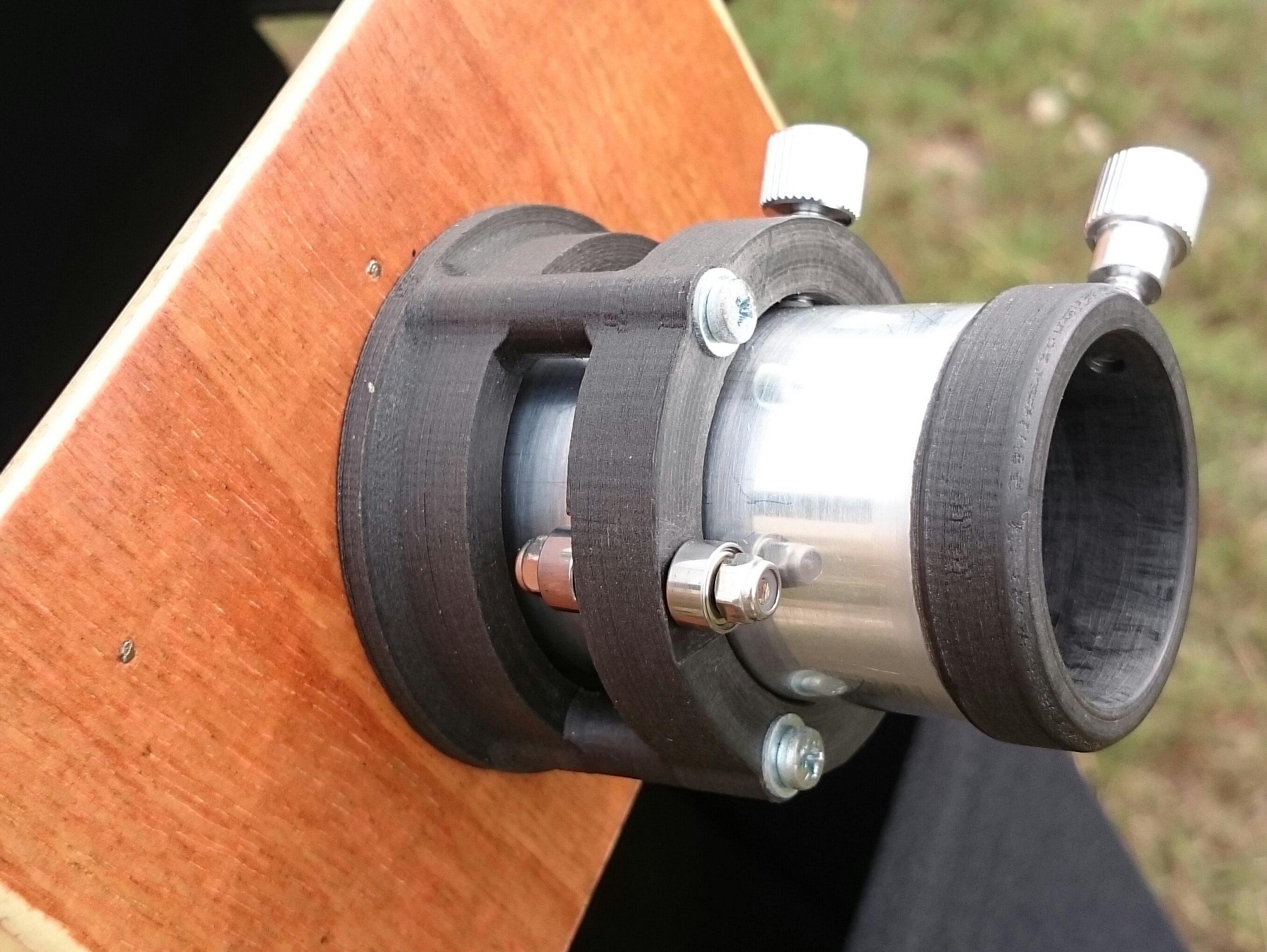

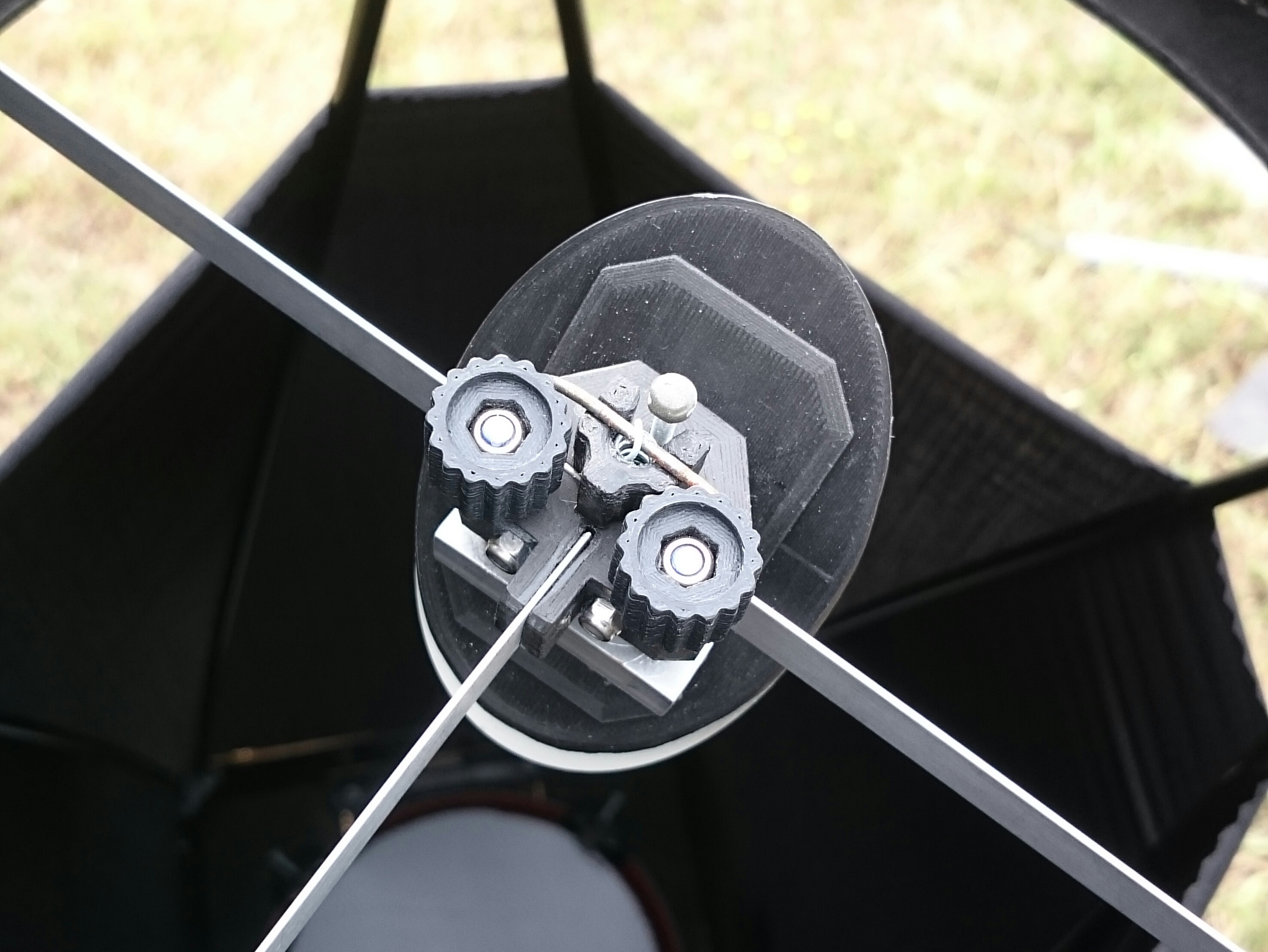

Pour illustrer mes impressions en XT-CF 20, crop sur mon strock





[Astroghost-Francois]

pagpatrice ,



Oui chambre chauffée , pour l'ABS , j'arrive a faire chauffer mon plateau jusqu'à 135°c en fermant tout , mais 90 °c suffisse .Juste 3 tables IKEA et un peu de Plexiglass



A la base c''est un projet opensource , la Mamba , que j'améliore petit à petit.

J'ai monté des têtes E3D V6 VOLCANO dessus , je suis en train de redessiner un support de tête qui me permettra de changer rapidement celle-ci suivant l'impression que je veux réaliser ( simple E3D , Cyclops et 2x E3D ).

Les axes X et Y sont montés sur rail linéaire.



Pour la vitesse , cela dépend beaucoup du filament et de sa qualité , j'ai pu imprimer du bois à 200mm/s , l'ABS entre 45 et 100mm/s et le PLA jusqu'à 150mm/s



Pour le 20 micron , c'est l'ensemble tige filetée et moteur pas à pas qui le permet avec une bonne configuration dans le firmware , mais destinée pour de petit taille car il faut être patient à cette épaisseur d’impression





nonocoye , belles réalisations



François

[JMDSomme]

STP, peux tu en dire plus sur le XT CF 20 ?

Cela nécessite t il un plateau chauffant (j'ai pas...)?



PS: partagerais tu le design de ton support de secondaire? C'est super propre comme ça !!!

Modifié 17 septembre 2016 par JMDSomme

[Astroghost-Francois]

J'imprime le XT20 à 250°C avec un plateau chauffant à 50°C , c'est un filament qui adhère très bien sur n'importe quel support.

Pour le porte oculaire de nonocoye , je pense qu'il peut être imprimé sans plateau chauffant , peu de chance de warping avec la surface en contact avec le plateau.



François

[chris50660]

ah yes!!!

vu que je suis en pleine réflexion sur la fabrication d'un dobson , ça m'encourage bien de me lancer .

[juanlucas78]

Bonjour,



On peut faire aussi un télescope presque entièrement en impression 3D, comme la démontré Pierre.



http://www.webastro.net/forum/showthread.php?t=135828



Cordialement.



JL.

Modifié 17 septembre 2016 par juanlucas78
