Salut à tous!



Madame étant absente, et la météo peu clémente, je profite d'avoir le salon pour moi tout seul () pour entamer une opération qui me fait de l'oeil depuis un moment : le défiltrage partiel de mon APN acheté d'occase il y a quelques mois!



C'est un Canon EOS 40D, on trouve quelques tutos sur le net, celui d'un membre du forum :



http://www.astreos.eu/d%C3%A9filtrage-d-un-canon-eos-40d.html



et celui de LifePixel :



https://www.lifepixel.com/tutorials/infrared-diy-tutorials/canon-40d-ir



Je n'ai pas trouvé comment agrandir les photos microscopiques de Thomas, j'ai donc décidé, l'anglais n'étant pas un problème du tout, de basculer sur le tuto de Lifepixel une fois le boitier ouvert



On commence donc par préparer le matériel :



-Une boite pour ranger les vis (je ne me ferai pas avoir deux fois, suite à mon échec pour démonter un Tamron 18-200 défectueux )

- Des pinces (pourries... il faut que j'investisse...)

- Des tournevis de précision (tout se fait au #0)

- Un scalpel de modélisme

- Un fer à souder à a température réglable, pour faire sauter le blindage de la carte mère

- Du spray contenant du propanol, pour nettoyer les contacts





Il est 18h30, j'attaque !



Les premières vis sont tombées en quelques minutes, et je suis prêt à enlever la façade de l'écran, et ses deux petites nappes piégeuses (je suis habitué, j'ai déjà entièrement désassemblé le 40D pour nettoyer le bouton du déclencheur)





Une fois l'écran enlevé, voici la vue sur la carte mère, on remarque bien les deux points de soudure à faire sauter pour retirer le blindage de l'électronique.





C'est la première opération un peu "tricky", j'utilise de la tresse (j'évite la pompe à dessouder qui met de l'étain partout...) et un petit tournevis pour faire levier, tout en essayant de ne pas trop chauffer le tout.

après quelques minutes de travail précautionneux, le cache vient, je peux désormais retirer toute les nappes reliées à la carte mère (une bonne dizaine tout de même...).



premier coup de stress, ma pince glisse et met un grand coup dans une petite nappe à deux fils (l'alim de la carte mère j'imagine). Pendant une dizaine de seconde, je suis certain d'avoir sectionné le fil noir...

en y regardant de plus près, le fil noir était juste replié derrière et n'a pas une égratignure, OUF



Je retire la carte mère, les choses sérieuses commencent!





Waouuuu, le capteur



Je vais dans un coin me frotter les cheveux et le reste du corps pour éviter de foutre de la poussière partout, et c'est parti !



Je démonte quelques vis, je retrouve dans le boitier une vis perdue lors de mon dernier démontage (ouf ) et je retire le capteur (désolé, je n'ai pas pris en photo chaque étape mais il faut rester concentré )





--A partir de ce moment, je ne respire pas devant le capteur, je retiens ma respiration et je tourne la tête pour respirer, pour ne pas soulever de poussière --



Je désassemble le capteur, vire le filtre "piezzo" (celui qui vibre quand on éteint l'appareil) et j'ai enfin vue sur le petit filtre bleuté .



Un coup de scalpel dans les coins et un petit coup de levier avec le tournevis, et le voilà séparé du capteur !





il est 19h10, j'ai mis 40 minutes pour arriver au filtre et le retirer . Je voyais ça beaucoup plus long et je ne me suis pas spécialement dépêché .



Le remontage n'est pas très intéressant, je n'ai pas pris de photo. Avant de remettre les dernières vis, un petit test, ça s'allume, et ça déclenche !







Je mets un objo, je... tiens... c'est quoi ce bordel ??



-hééé oui! que serait-ce une section bricolage sans son petit désagrément hein...-



Je n'ai plus de mesure d'expo, quoi que je vise, et même avec le bouchon, je reste bloqué avec le curseur à +2IL et clignotant... en mode Av, je reste à 1/8000e, même à F32... Ah, et je n'ai plus l'affichage des collimateurs dans le viseur non plus...



F*CK !



Si cela n'est pas très problématique, voire pas du tout, pour l'astro, j'aimerais bien utiliser mon boitier en diurne et c'est un sacré problème ! Le manuel c'est rigolo un moment... je shoote souvent en Av...

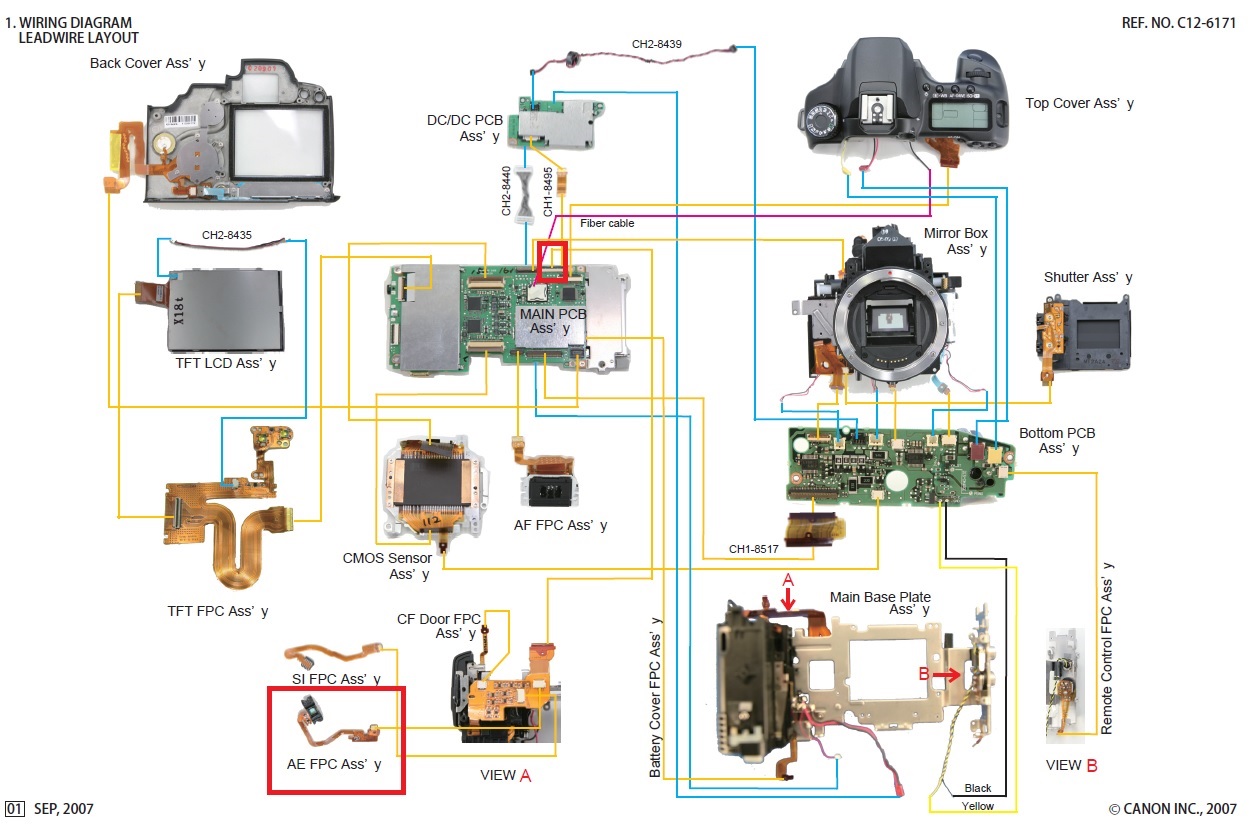

Bon, on respire un grand coup, on se pose dans le canapé avec le pdf du Service Manual de Canon, et on essaie de trouver le problème.



Je cherche du côté des nappes reliées à la carte mère, et je pense identifier le problème assez vite :





le sous ensemble mesurant l'exposition est reliée à une nappe, elle même reliée à une des nappes que j'ai débranché de la carte mère... voyons voir !



Je re-démonte tout... je débranche la nappe incriminée, je mets un grand coup de propanol et laisse sécher.

Je l'enclenche avec beaucoup de soin (beaucoup plus en tout cas ), et je remonte le tout...



ça marche ! OUF!



Je finis de remonter l'ensemble et je fais quelques tests :



-L'autofocus fonctionne, et ne semble pas avoir été trop perturbé par le retrait de la petite épaisseur de verre dans le chemin optique... bon, ça déjà c'est pas mal..

-C'est rouge , mais ça, Lightroom corrige ça très bien, et je ne shoote qu'en Raw de toute façon.



Sur les photos suivantes, prises à pleine ouverture, crop 100%, une est laissée "telle quelle", l'autre est en "balance auto" par Lightroom, le focus est fait à l'aide du collimateur central sur la corde de gauche, on peut voir qu'il n'a pas vraiment bougé, je ne suis pas inquiet pour l'infini du tout.



Bon, on va oublier la grosse poussière sur l'antipoussière (côté extérieur, ouf ), qui finira par tomber d'elle même au nettoyage ou que je nettoierai à l'aide du kit Zeiss qui va bien...



Il est 20h30, en comptant ma petite mésaventure, j'ai mis 2h pour réaliser l'opération complète.

C'est honnêtement à la portée de n'importe qui ou presque.

Il faut être méthodique et assez rigoureux, prudent, mais franchement, il n'y a rien d'insurmontable, et les tutos sont assez complet, à part celui de Thomas, qui n'explique pas qu'il faut enlever les deux vis derrière l'oeilleton, vraiment rien de méchant .



Le défiltrage gratuit, c'est fait .



Bon ciel à tous et j'espère que mon petit compte rendu pourra en rassurer (ou pas) certains .

Modifié 17 septembre 2016 par Julien3146

[Fred_76]

Bien joué.



Il y a pourtant l'excellent tuto de Gary Honis :



http://www.dslrmodifications.com

[Julien3146]

Salut Fred, et merci .



En fait j'avais déjà vu les tutos de Gary, et même si les boîtiers sont ressemblants, j'avais envie d'avoir un tuto précis pour le modèle.



En effet, même si j'adore bricoler et que j'arrive souvent à faire ce que je veux, je suis tête en l'air, maladroit et pas si habile que ça. J'avais besoin d'être un peu rassuré pour le coup .



Mais effectivement, après coup, c'était pas très dur



Edit:



J'ai quand même fait un test à l'infini ce matin pour être tranquille... aucun problème, la MAP avec l'autofocus est inchangée, c'est donc une réussite.



Pour résumer, le défiltrage partiel à la maison c'est :

-2 heures en prenant son temps

-Un investissement très limité, même pour ceux qui ne sont pas équipés

-Pas de problème d'autofocus

-Une teinte rosée qui se corrige très bien avec un RAW et lightroom ou équivalent (3400k en visant dehors tout de même , c'est ROUGE )

-Une petite satisfaction



Attention tout de même à pas venir me râler dessus si vous flinguez votre boîtier hein, je donne juste mon ressenti

Modifié 18 septembre 2016 par Julien3146
