Câble EQDIR?

[doub67]

Salut,



alors je recherche depuis un moment mais je ne trouve rien de bien concret.



Est-il possible de se fabriquer pour pas trop chère un câble EQDIR?

Je me dis que si je ne trouve pas grand chose sur le sujet c'est que le jeu n'en vaut pas la chandelle mais je pose la question, on ne sait jamais.

[amed]

Bonsoir,

Tu peux voir ce post, ça fonctionne nikel.



https://stargazerslounge.com/topic/130721-usb-eqdir-for-under-%C2%A34/?page=1



A+

[BGI]

Perso, j'ai fait celui-ci. No PB .

Justefaire attention aux remarques en rouge...



http://eq-mod.sourceforge.net/eqdirect2.htm



Si tu n'as pas de port série sur ton ordi, le convertisseur USB/Serie TU-S9 de Trendnet fait l'affaire ...

Modifié 18 octobre 2016 par BGI

[doub67]

Merci pour les liens je vais regarder ça.

[mike91]

Attention avec les convertisseur USB/serie. Il faut absolument un convertisseur USB Serie TTL.



Un usb/serie du commerce tu peux griller facilement ta monture.

[doub67]

Salut,



donc si je prends ça http://www.ebay.fr/itm/USB-au-module-RS232-TTL-PL2303HX-cable-Adaptateur-COM-Adaptateur-WT-/291870696753?hash=item43f4d96531:g:qA0AAOSwMgdX1Flw



et que j'adapte ça au bout c'est ok ? http://www.ebay.fr/itm/Connecteur-DB9-Male-a-souder-CI-9Pin-D-sub-RS-232-Arduino-DIY-Pi-/221449131725?var=&hash=item338f6596cd:m:mLOxXnTJOaxSLsV8gQeMr7g



Ca fait un câble EQDIR pour quasi rien?



Merci

[doub67]

Salut,

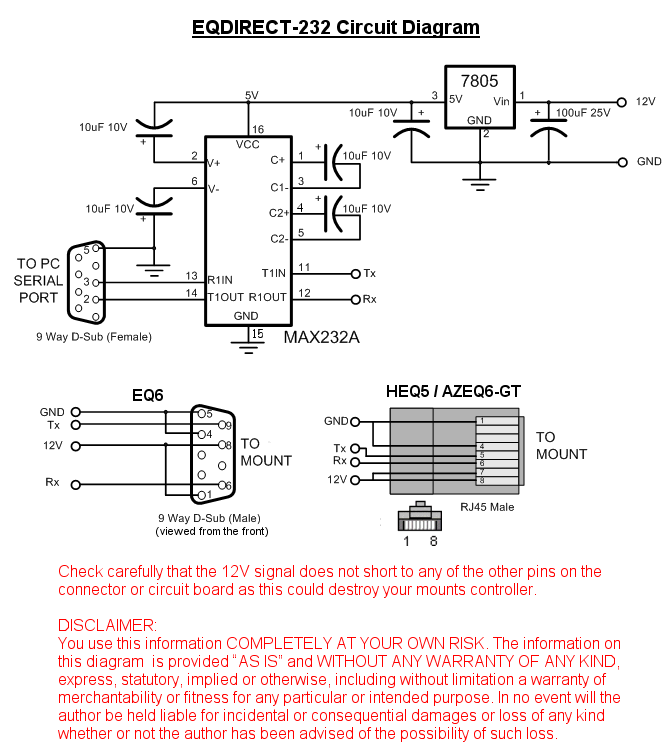

je ne trouve pas de shema clair pour la connection du câble rs232 usb ttl pl2303 avec le connecteur DB9 femelle pour eq6.

Apparemment il y a seulement 3 fils d'utiles mais j'ai du mal à piger, sur la photo les connections Rx, 12v Tx et GDN de la fiche mâle coté monture ne correspondent pas aux connections 2 3 et 5 de la fiche DB9 femelle...







Sur mon câble rs232 usb ttl pl2303 j'ai 4 fils:



Câble noir :GDN

Vert :TXD

Blanc :RXD

Rouge :+5V



Sur quel numéro de broche du connecteur DB9 je dois les souder?



J'ai cru comprendre qu'il fallait relier le TXD câble au Rx monture et le RXD câble au Tx monture mais pour les 2 autres?



Je sais je suis une quiche en élec....



Merci de votre aide.



PS:je trouve bien étonnant qu'il n'y est encore pas un tuto clair pour la fabrication de ce câble(si il fonctionne...)

[Alarcon yves]

Si tu veux brancher les sorties TTL du module sur la prise de l'EQ6, alors c'est

GND -> 4 & 5 de l'eq6, ou simplement sur le 5, sans câbler le 4 c'est pareil.

RXD -> 9 de l'EQ6

TXD -> 6 de l'EQ6

Voila c'est tout, si les numéros du plan que tu nous fournis, sont juste.

Yves.

Modifié 1 novembre 2016 par Alarcon yves

[doub67]

Ok merci donc le fil +5V je l'isole, c'est bien ça.

[Alarcon yves]

Ok merci donc le fil +5V je l'isole, c'est bien ça.

Oui.

Yves.

[doub67]

Merci pour les infos, j'ai confectionné mon câble facilement et essais concluant!

Je suis entrain de faire un tuto du coup, ça pourra servir à d'autre je pense.

Merci.

[doub67]

Un petit lien, je ne créé pas de post, le titre de celui-ci est clair.

TUTO en image:



[Greg34]

Coïncidence, je m'étais dit:Tiens, ce weekend je vais me faire mon câble eqdirect aussi

J'avais un ftdi d'arduino qui trainait dans un tiroir acheté 1.5$ il y a un an.

Un coup de fer à souder, une pince à RJ, un boitier de vieux chargeur vidé.

Cout total 1.5$ xD

Ca marche nickel avec Eqmod sauf que je sais pas m'en servir encore



Me tarde d'essayer le 'pulse guiding'

[Bofix]

Sympa et économique !



Par contre, sur le câble pierro Astro que j'ai, il me semble qu'il fait un peu le rôle de "fusible" qui saute en cas de pb. Car sans, si le pc a un pb de courant ou autre, cela peut faire griller la carte mère de la monture. Avec le câble pierro, en cas de pb, c'est la câble qui saute, et pas la monture.



Dans la doc du câble:

"La communication entre la monture et l’ordinateur est établie par un cœur électronique sensible aux chocs électrostatiques et aux agressions extérieures (exposition directe à l’eau, températures excessives, etc...). De telles agressions peuvent provoquer une destruction de l’interface. "



Après, je ne suis pas un expert en électronique (voir pas du tout du tout ), donc je relais juste l'info comme une simple consommateur

[Greg34]

En gros ça veut dire que si ton câble PA baigne dans l'eau ou est massacrée/prend un coup etc..ça peut griller l'interface des moteurs

Ce que j'ai mis dans le boitier devrait se trouver dans la tête de l'usb au niveau du câble.

Ce ftdi tout comme celui qui est dans le câble est aussi un cœur électronique sensible aux chocs électrostatiques et aux agressions extérieures pour faire un copié/collé

L'avantage de ce ftdi est de pouvoir le mettre sur 3v au lieu de 5v avec un jumper même si l'interface tolère le 5v de part son régulateur.

Par contre, vu le prix d'une azeq6, ils auraient pu mettre une embase rj45 femelle étanche à visser !



Très bonne vidéo en passant doub67

Modifié 6 novembre 2016 par Greg34
