Table équatoriale VNS

[tictactoc]

Beau bricolage, y plus qu'a motoriser tout cela ! 😊

[Patcubitus]

Bonjour tout le monde



Beau boulot !

Attention quand même aux 2  bouts pointus des secteurs qui dépassent !



Bon ciel

Pat





[Jacques0563]

il y a une heure, Patcubitus a dit :

Bonjour tout le monde



Beau boulot !

Attention quand même aux 2  bouts pointus des secteurs qui dépassent !



Bon ciel

Pat





Oui je vais arrondir tout ça 👍

[Cello]

Très beau travail @Jacques0563

J’aimerais en fabriquer pour mon Dobson ES 300

as-tu les mesures des sections verticales qui reposent sur les rouleaux et les cotes de la partie inferieure stp ?

en tout cas bravo 👍👍

[Jacques0563]

Il y a 5 heures, Cello a dit :

As-tu les mesures des sections verticales qui reposent sur les rouleaux et les cotes de la partie inferieure stp ?

J'ai utilisé le plan pour dobson 12'

http://www.reinervogel.net/index_e.html?/Plattform/Planung_e.html



J'ai imprimé sur une feuille A4 le secteur correspondant à ma latitude pour moi 46°



J'ai transformé en .dfx et j'ai fait découper au laser par un pro sur de l'aluminium de 6mm d'épaisseur.



Pour les axes j'ai pris du 8mm acier.

Les paliers 4 € sur le net

Pour la surface de contact avec les axes j'ai utilisé du drain thoracique de 8mm interne ( facile je travaille au bloc opératoire)

Maintenant je bosse sur la remise à zéro et sur la motorisation.



Modifié 17 janvier 2021 par Jacques0563

[Jacques0563]

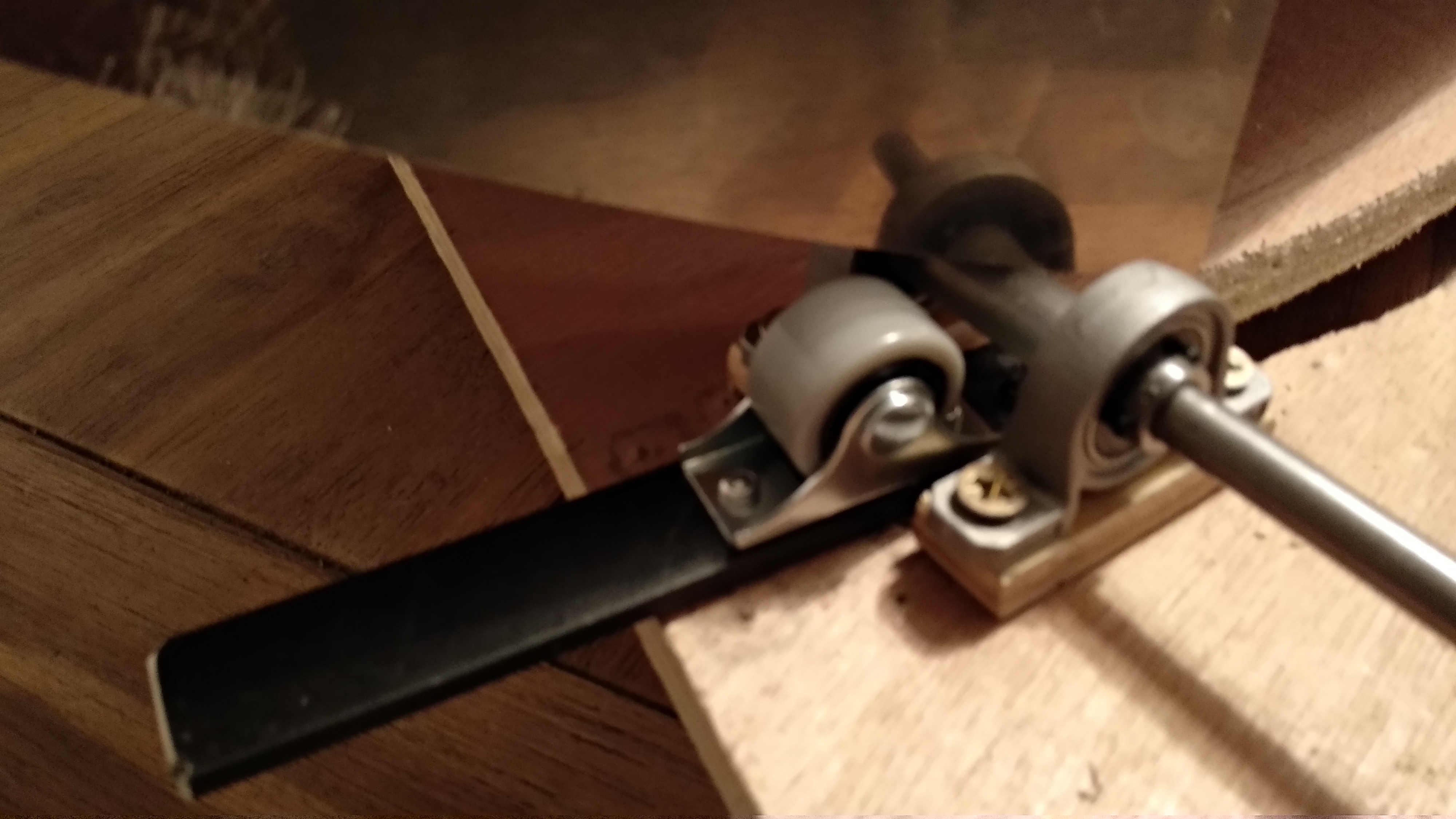

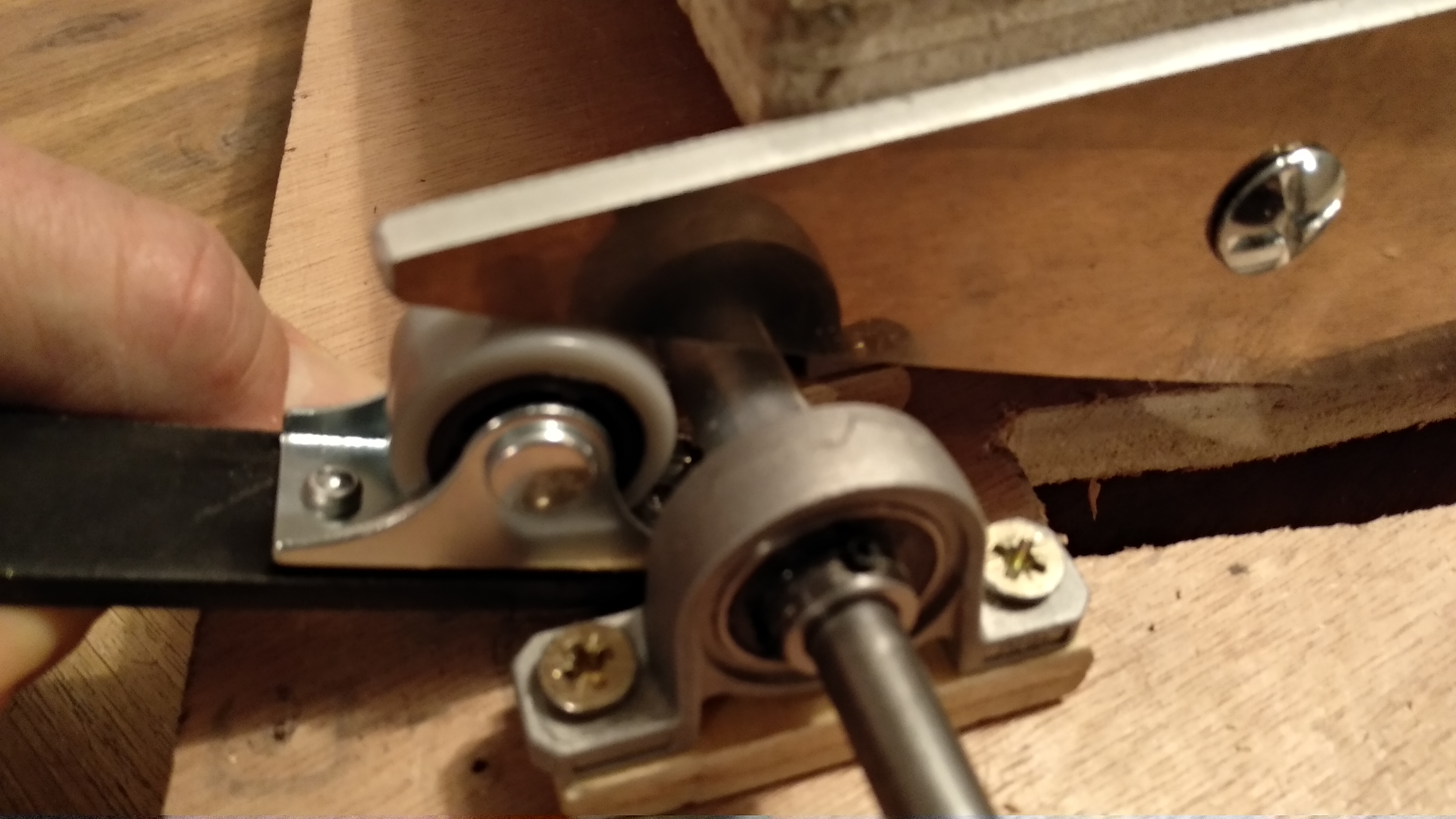

Et voici mon système de débrayage

Un bras de levier pour supprimer le contact sur l'axe qui sera motorisé.



[Cello]

Merci @Jacques0563 belle réalisation, ça me donne vraiment envie de me lancer

drain thoracique 👌pas de problème pour moi non plus pour en avoir 😁

bonne semaine



[Jacques0563]

Il y a 7 heures, Cello a dit :

Merci @Jacques0563 belle réalisation, ça me donne vraiment envie de me lancer

drain thoracique 👌pas de problème pour moi non plus pour en avoir 😁

bonne semaine



J'espère que tout ces efforts vont payer.

Ce serait top pour moi d'avoir 30 à 40 minutes de suivi.

[Jacques0563]

Bon le tuyau sur l'axe se découpe avec le poids et la traction.

Il faut que je trouve autre chose

[Patcubitus]

il y a une heure, Jacques0563 a dit :

Bon le tuyau sur l'axe se découpe avec le poids et la traction.

Il faut que je trouve autre chose

Tu as pensé à des roulements à billes ?



Bon ciel

Pat

[marco44]

Désolé pour toi Jacques , il y a surement une solution. peut-être

augmenter la surface de portance des secteurs, je pense avoir lu aussi

quelque part que le laiton avait une bonne adhérence avec l'alu mais a vérifier

suffirait de changer l'axe.

[Jacques0563]

Le 29/01/2021 à 19:10, marco44 a dit :

Désolé pour toi Jacques , il y a surement une solution. peut-être

augmenter la surface de portance des secteurs, je pense avoir lu aussi

quelque part que le laiton avait une bonne adhérence avec l'alu mais a vérifier

suffirait de changer l'axe.

Je suis enfin arrivé à régler le problème de ripage avec de la durite et du ruban anti-dérapant sur la surface des secteurs.

Ensuite c'est l'axe qui s'est mis à tourner dans la durite donc j'ai soudé des goulettes de métal sur l'axe pour augmenter la friction sur intérieur de la durite.

Comme le dit Ney sur un autre post je risque d'avoir des erreurs périodiques et là s'i l a raison il faudra modifier.

Mais je crains devoir tout reprendre pour une motorisation par traction du plateau grâce à une vis (cela éliminera tout ces problèmes de ripage).

J'attends une éclaircie pour tester réellement ma table.

Sacré aventure.

Je comprends pourquoi une table est chère a faire faire.
