Comment assembler un chercheur ? Help me :(

[AstroQ]

Bonsoir,



J'ai démonté la dernière lentille de mon chercheur (2 petites lentilles et 1 grande), qui me semblait sale et maintenant, je ne sais plus comment le remonter correctement.



3 semaines que je suis là-dessus. Merci de m'aider.



Mon chercheur est de ce type :

http://nimax-img.de/Produktbilder/zoom/14968_0/Telescope-Skywatcher-N-200-1000-Explorer-BD-OTA.jpg





Merci

[deep impact]

Pourquoi s'amuser à démonter un chercheur, il suffisait certainement à nettoyer simplement avec un coton tige, par exemple.



Ce n'est pas un vieux télescope!

[AstroQ]

Pourquoi s'amuser à démonter un chercheur, il suffisait certainement à nettoyer simplement avec un coton tige, par exemple.



Ce n'est pas un vieux télescope!



Je ne sais pas pourquoi, j'ai fait ca

[EPurSiMuove]

T'inquiète, ça arrive à tout le monde... Même à moi-même, avec un oculaire 4mm il n'y a pas longtemps...

Par contre je ne peux pas t'aider, je n'ai pas ce chercheur.

[AstroQ]

Comment fait'on pour poster des photos ?

Modifié 1 novembre 2016 par AstroQ

[AstroQ]

http://www.webastro.net/index.php?constellia&photo=54282 Modifié 1 novembre 2016 par AstroQ

[Fredjel]

Si tu nous ferais plutôt une photo de tes lentilles? Bref, ce que tu as démonté et que tu n'arrives pas à remettre dans le bon ordre.

Modifié 1 novembre 2016 par Fredjel

[Alarcon yves]

Bonjour, ta photo elle est bien, mais tu nous le montre monté ?.



Peut tu nous montrer la ou les parties démontées.

Yves.

[AstroQ]

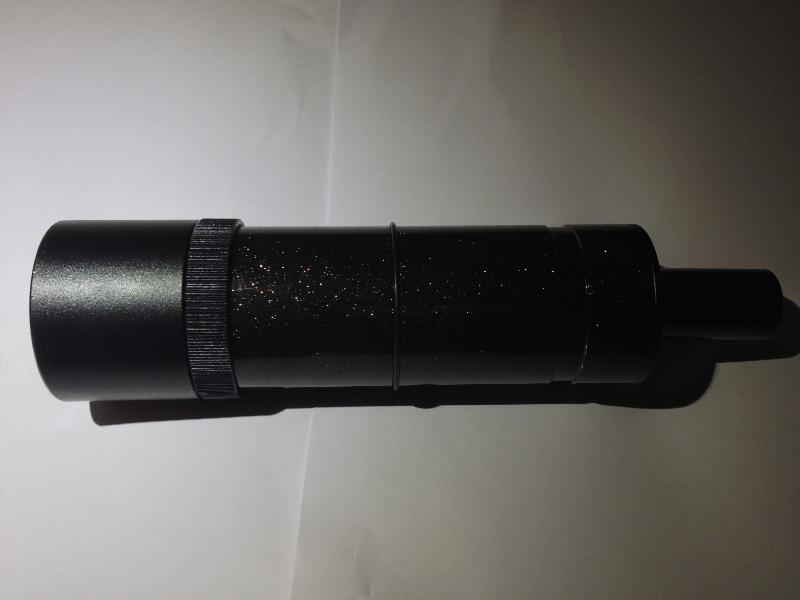

Voici le chercheur en question:

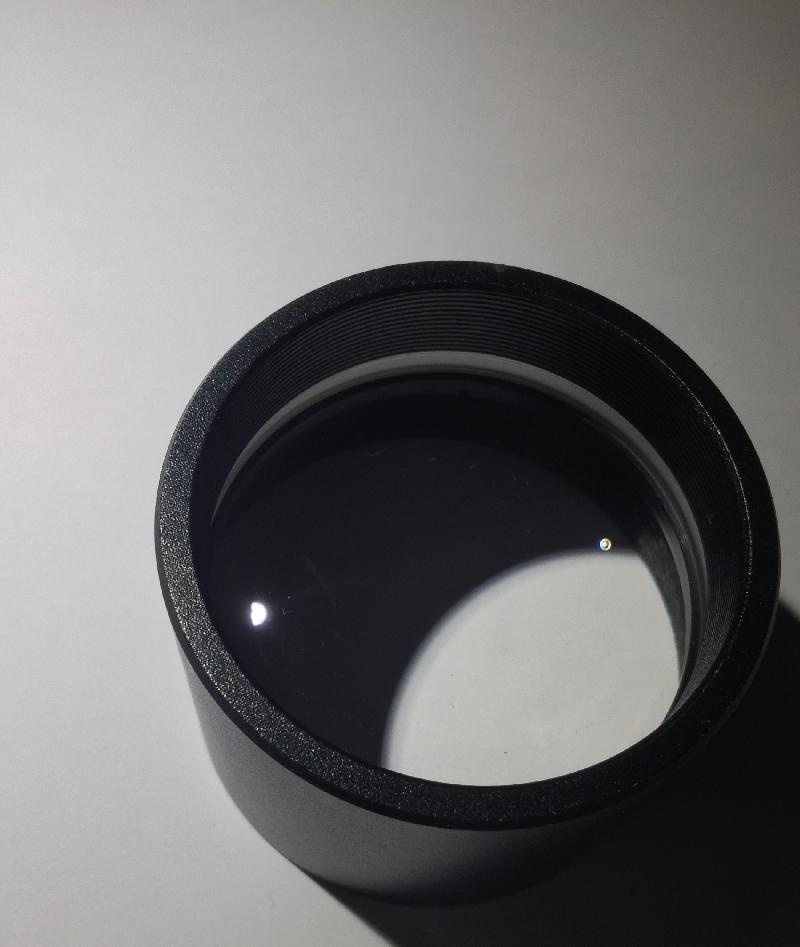

La grande lentille :

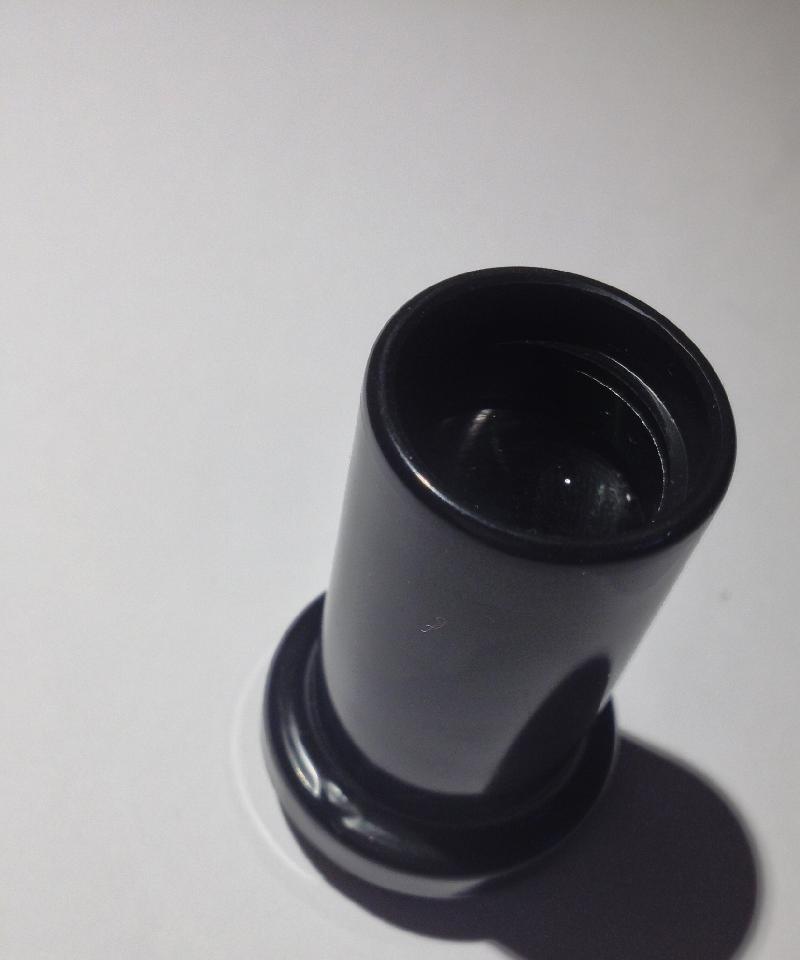

Le reste :

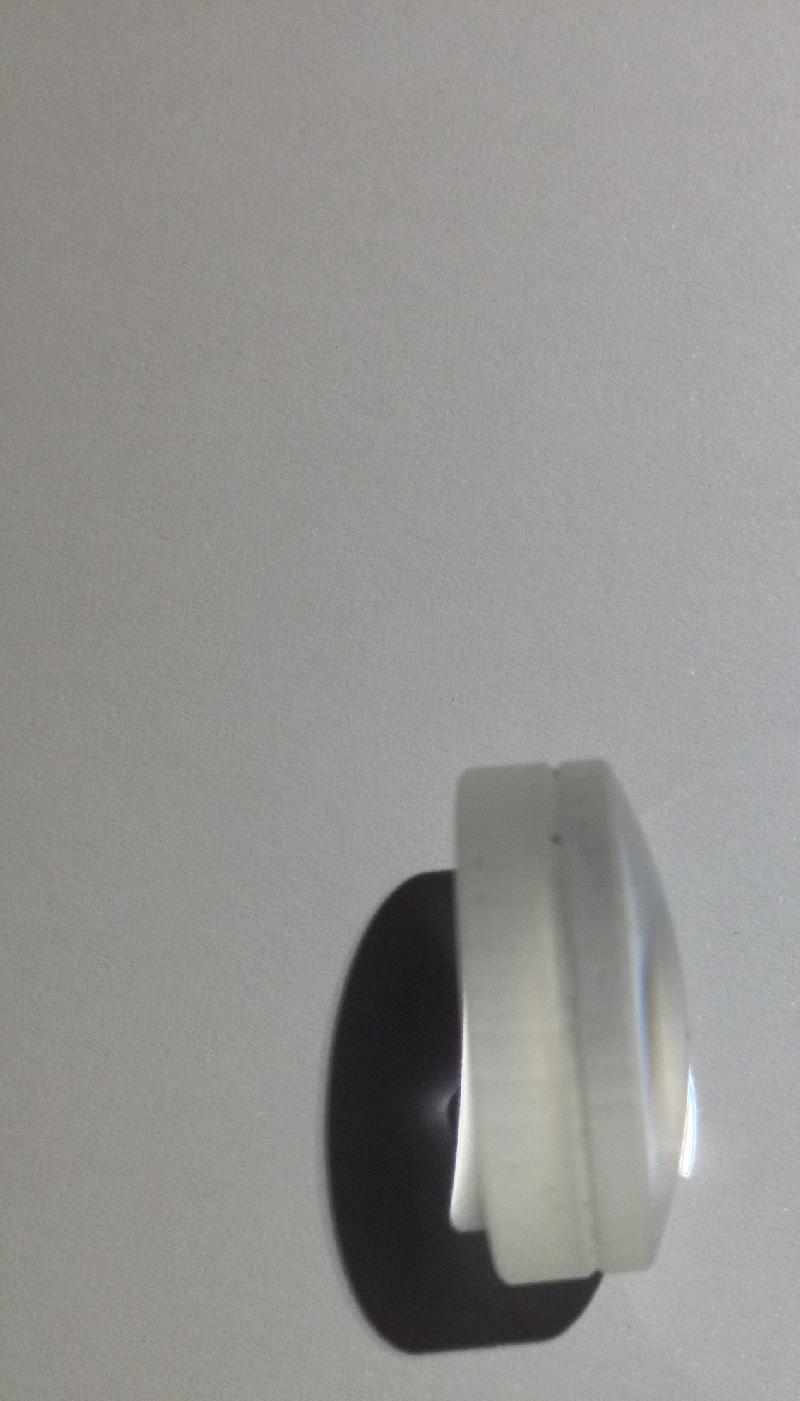

C'est surtout les petites lentilles qui me pose problème

Modifié 1 novembre 2016 par AstroQ

[astropierre]

Bonjour



Tu trouveras la réponse dans le lien ci-après : http://www.telescope-optics.net/eyepiece_aberration_2.htm

En fait, il faut monter les deux petites lentilles de l'oculaire faces bombées dos à dos à l'intérieur.

Pour la lentille de tête, il faut monter la face bombée vers le ciel.



Bonnes observations.



Pierre

[mandrake]

Si tu veux je démonte le mien cet après-midi ...

Et je post vers 16h00 ...

Afin de confirmer la réponse de astropierre ...

[AstroQ]

Bonjour



Tu trouveras la réponse dans le lien ci-après : http://www.telescope-optics.net/eyepiece_aberration_2.htm

En fait, il faut monter les deux petites lentilles de l'oculaire faces bombées dos à dos à l'intérieur.

Pour la lentille de tête, il faut monter la face bombée vers le ciel.



Bonnes observations.



Pierre



Merci Pierre pour le lien

[AstroQ]

Si tu veux je démonte le mien cet après-midi ...

Et je post vers 16h00 ...

Afin de confirmer la réponse de astropierre ...



Je veux bien si ça ne te dérange pas.



C'est vraiment gentille de ta part.



Merci

[mandrake]

Voila pour le chercheur ...

en partant de l’œil .... face bombée .. petite séparation .. face bombée .. grande séparation puis

réticule .

Si pas clair n’hésites pas ...

cdt ...
