motorisation moonlite cr2

[manudu74]

Bonjour à tous



Je fais suite à mon précédant poste : http://www.webastro.net/forum/showthread.php?t=143227



J'en ouvre un autre pour ne pas polluer le 1er.



Maintenant je cherche des personne ayant fait une modification du PO CR2 pour le motoriser avec un moteur de PO style orion.

En fait j'ai demandé directement à focuser.com(moonlite) mais ils me proposent une solution à 500€:cry::cry: sa fait mal.



pour rappel le PO moonlite cr2 est celui la:





J'aimerais pouvoir faire comme mon ancien PO:





Merci de votre aide.



Manu

[stefaco]

Voici peu être une piste...



Aliexpress ést ton ami pour le matos...



http://www.astro49.fr/index.php?option=com_content&view=article&id=113

[manudu74]

Voici peu être une piste...



Aliexpress ést ton ami pour le matos...



http://www.astro49.fr/index.php?option=com_content&view=article&id=113



merci pour le lien c'est celui j'ai suivi pour mon 1er 200/1000 mais la le PO est vraiment différent

[Captainboeing]

Je m'abonne car la motorisation de mon PO me trotte dans la tête. Je suis à la recherche d'un système débrayable.

[manudu74]

Je crois que sa va être chaud..............

[Discret68]

Salut Manu



Pour mettre en place une motorisation style Orion, une des solutions est que tu confectionnes (ou fasses fabriquer) une équerre de fixation en aluminium. Les PO Moonlite sont équipés de 2 trous de fixation sur l'embase tournante et ce, de chaque coté du focuseur. Attention, le taraudage est au pas anglais (8-32 UNC).



Pour la fabrication de cette équerre, tu peux contacter Didier Chaplain de Skyméca avec un schéma que tu auras élaboré. Il faut que tu détermines toutes les cotes de montage.

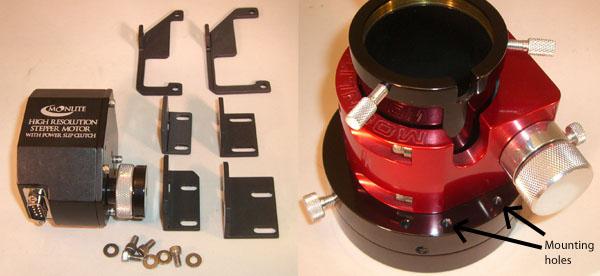

Il te faut une équerre comparable à celle qui est en bas de l'image :

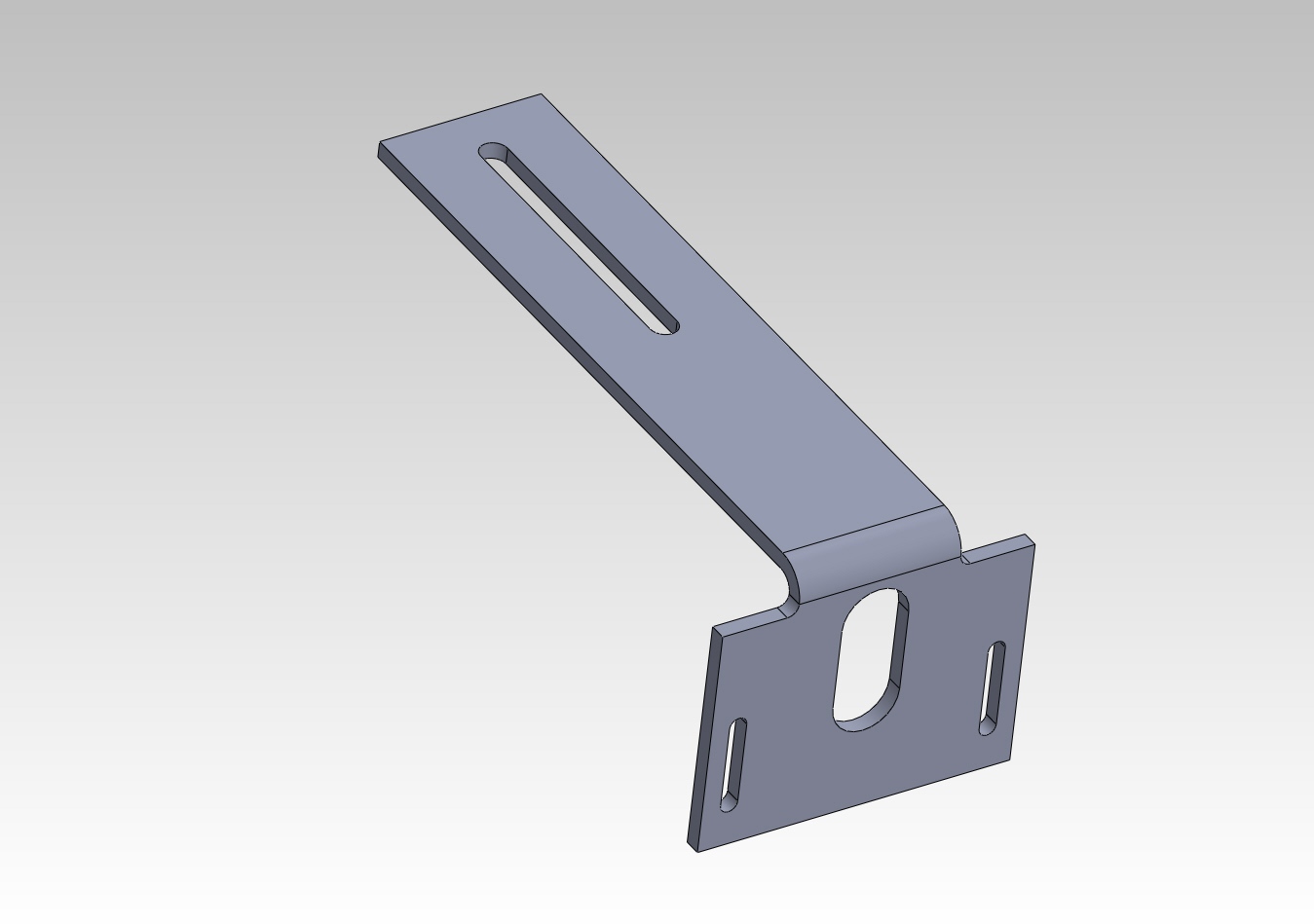

Sur l'autre aile de l'équerre, il faut également usiner des rainures oblongues pour permettre le réglage fin de position du moteur, dans le style que j'ai mis en oeuvre pour l'installation d'un moteur sur une de mes lunettes (mais tout dépend de la fixation du moteur que tu retiendras). Cette équerre est en aluminium de 3mm d'épaisseur :





Il est souhaitable également de mettre un coupleur entre l'axe du moteur et l'axe du focuseur dans le genre de celui-ci (http://www.gotronic.fr/art-coupleur-d-axes-5-8-mm-cl58-19704.htm) mais en mesurant bien sûr le diamètre de tes 2 axes (moteur et focuseur). Ce coupleur permet de compenser les erreurs d'équerrage et défaut de coaxialité des axes. Cela évite d'exercer des contraintes sur les différents éléments.



En fonction de la résolution du moteur, il faut placer la motorisation du coté démultiplié ou de l'autre coté. Il faut déposer le bouton de manoeuvre pour y raccorder la motorisation. Là encore, il faut une clé pour vis 6 pans creux au pas anglais (5/64" à priori).



Si tu as besoin de précisions complémentaires, n'hésites pas.



Jean-Pierre

Modifié 10 novembre 2016 par Discret68

[manudu74]

Salut Manu



Pour mettre en place une motorisation style Orion, une des solutions est que tu confectionnes (ou fasses fabriquer) une équerre de fixation en aluminium. Les PO Moonlite sont équipés de 2 trous de fixation sur l'embase tournante et ce, de chaque coté du focuseur. Attention, le taraudage est au pas anglais (8-32 UNC).



Pour la fabrication de cette équerre, tu peux contacter Didier Chaplain de Skyméca avec un schéma que tu auras élaboré. Il faut que tu détermines toutes les cotes de montage.



Il te faut une équerre comparable à celle qui est en bas de l'image :





Sur l'autre aile de l'équerre, il faut également usiner des rainures oblongues pour permettre le réglage fin de position du moteur, dans le style que j'ai mis en oeuvre pour l'installation d'un moteur sur une de mes lunettes (mais tout dépend de la fixation du moteur que tu retiendras). Cette équerre est en aluminium de 3mm d'épaisseur :





En fonction de la résolution du moteur, il faut placer la motorisation du coté réduit ou non réduit. Il faut déposer le bouton de manoeuvre pour y raccorder la motorisation. Là encore, il faut une clé pour vis 6 pans creux au pas anglais (5/64" à priori).



Il est souhaitable également de mettre un coupleur entre l'axe du moteur et l'axe du focuseur dans le genre de celui-ci (http://www.gotronic.fr/art-coupleur-d-axes-5-8-mm-cl58-19704.htm) mais en mesurant bien sûr le diamètre de tes 2 axes (moteur et focuseur). Ce coupleur permet de compenser les erreurs d'équerrage et défaut de coaxialité des axes. Cela évite d'exercer des contraintes sur les différents éléments.



Si tu as besoin de précisions complémentaires, n'hésites pas.



Jean-Pierre



Alors franchement merci du détail :be:



Mais comme tu peux voir sur la première photo le po a été fixé directement sur le tube et je crois que j'ai pas les mounting holes comme sur ta photo ça va être compliqué de fixer le moteur je crois :cry::cry:

[sixela]

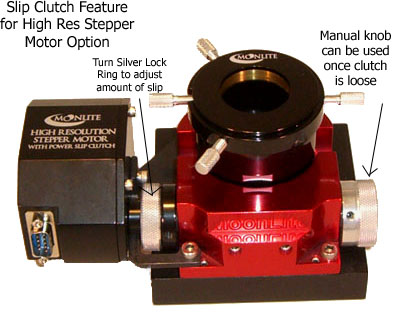

Le Moonlite n'est jamais "directement sur le tube". Sur ton télescope, il y a probablement un plaque de montage carrée sous le MoonLite comme ici:





Comme tu vois, on fixe une équerre sous les deux vis de montage du coté de la motorisation.

Modifié 10 novembre 2016 par sixela

[manudu74]

Le Moonlite n'est jamais "directement sur le tube". Sur ton télescope, il y a probablement un plaque de montage carrée sous le MoonLite comme ici:





Comme tu vois, on fixe une équerre entre le PO et la plaque sous les deux vis de montage du coté de la motorisation.



Merci



C'est bien pour ça que j'ai demandé des photos supplémentaire pour vérifier car sur la première en haut du post on voit très mal la fixation.

[sixela]

On fixe l'équerre sur les vis de fixation, mais normalement au dessus du PO. Le désavantage est qu'il y a très peu de place (surtout si on veut encore accéder à la vis de collimation juste à coté de la vis de fixation).



L'alternative, c'est de mettre une équerre entre la plaque et le PO, mais alors il faut une équerre sous les quatre vis (ou des rondelles pour que de tous les cotés la distance entre la plaque et le PO soit la même).

[sixela]

[doublon]

[Discret68]

Merci



C'est bien pour ça que j'ai demandé des photos supplémentaire pour vérifier car sur la première en haut du post on voit très mal la fixation.



Si je comprends bien, ce n'est pas un télescope que tu as à disposition ?



Il faudrait une photo prise latéralement, préférentiellement du coté ou il n'y a pas la démultiplication, afin de voir comment est fixé ce focuseur.



Es-tu vraiment sûr que c'est un MoonLite et pas un modèle qui y ressemble ? Car tous les MoonLite sont équipés d'une base tournante !



Jean-Pierre

[manudu74]

Si je comprends bien, ce n'est pas un télescope que tu as à disposition ?



Il faudrait une photo prise latéralement, préférentiellement du coté ou il n'y a pas la démultiplication, afin de voir comment est fixé ce focuseur.



Es-tu vraiment sûr que c'est un MoonLite et pas un modèle qui y ressemble ? Car tous les MoonLite sont équipés d'une base tournante !



Jean-Pierre



D'après ce post :



http://www.webastro.net/forum/showthread.php?t=143227



les gens ont reconnu un moonlite cr2 maintenant je ne sais pas car le vendeur ne se souvient pas non plus:confused:.

Donc il faudrait que je lui demande si le po a une base tournante???

[sixela]

Es-tu vraiment sûr que c'est un MoonLite et pas un modèle qui y ressemble ? Car tous les MoonLite sont équipés d'une base tournante !



Non. Tous les Moonlite pour réfracteur et pour SCT sont équipés d'une base tournante, mais pas tous ceux pour Newton (voir photo ci-dessus, avec PO rouge avec "Moonlite" marqué dessus et base non-tournante). D'ailleurs, ta propre photo du moteur MoonLite montre les équerres pour bases tournantes _et_ les équerres pour base fixe pour Newton (au-dessus), que tu vois sur le montage sur la photo que j'ai montrée.

Modifié 10 novembre 2016 par sixela

[manudu74]

me revoila pour de nouvelles photos

En effet j'ai reçu les photos demandées pour mon po :



[/img]



Donc à priori sa ressemble plus à la photo postée par sixela.

[sixela]

Si ça c'est pas un Moonlite...



Comme je disais, il te faut une équerre qui se fixe sur les deux vis de fixation à gauche comme celle sur mon image (et l'image du moteur avec les équerres de Discret68, c'est celle en haut à gauche) ou quelque chose qui y ressemble. Bien sûr, l'autre coté sera différent et adapté à _ton_ moteur, et il faudra également adapter l'axe (qui fait 19/100" ou 4,826mm) à celui accepté par le moteur (normalement tu utilises un coupleur flexible comme celui livré avec l'Orion Accufocuser pour connecter un "Rack & Pinion", ou un raccord comme celui-ci: http://www.conrad.fr/ce/fr/product/184135/Raccord-articul-daxe-Mentor-7176-1-pcs?ref=searchDetail).



Normalement pour un Moonlite j'utilise un raccord d'axe 6mm et je met du tube en plastic sur l'axe 4,8mm pour avoir plus ou moins 6mm.



On peut faire beau ou vilain, mais l'idée générale (en vilain mais très clair) c'est ça:

http://msfastro.net/articles/gso200mm_robofocus.html



Ici, tu vois que l'équerre, tu peux même la fixer sur un anneau sur le tube (ou même l'avant du tube si tu ne veux pas changer les boutons de place)!



Tu peux aussi utiliser un système avec une poulie (avec le moteur mis en parallèle avec l'axe des boutons du Moonlite, sous le PO) et fixer ton équerre sur les deux vis du dessous, bien sûr, comme dans les liens que j'ai déjà envoyé (ici ou dans l'autre sujet).

Modifié 10 novembre 2016 par sixela

[manudu74]

Si ça c'est pas un Moonlite...



Comme je disais, il te faut une équerre qui se fixe sur les deux vis de fixation à gauche comme celle sur mon image (et l'image du moteur avec les équerres de Discret68, c'est celle en haut à gauche) ou quelque chose qui y ressemble. Bien sûr, l'autre coté sera différent et adapté à _ton_ moteur, et il faudra également adapter l'axe (qui fait 19/100" ou 4,826mm) à celui accepté par le moteur (normalement tu utilises un coupleur).



On peut faire beau ou vilain, mais l'idée générale c'est ça:

http://msfastro.net/articles/gso200mm_robofocus.html



Ici, tu vois que l'équerre, tu peux même la fixer sur un anneau sur le tube!



Tu peux aussi utiliser un système avec une poulie et fixer ton équerre sur les deux vis du dessous, bien sûr, comme dans les liens que j'ai déjà envoyé (ici ou dans l'autre sujet).



Merci je vais réfléchir sur le bricolage mais c'est vrai que ton lien c'est pas très jojo quand même comme bricolage.

[sixela]

Le mien était plus jojo: avec juste un raccord d'axe flexible. L'Orion AccuFocus a un axe 6mm, donc avec un raccord d'axe flexible 6mm-6mm il suffit de "grossir" l'axe du Moonlite avec un morceau du même tube en plastic que tu vois sur le bricolage "pas très jojo" (qui est "pas très jojo" simplement parce qu'il n'utilise pas un raccord d'axe flexible).



Si c'est en effet un Orion Accufocus, tu devrais avoir eu deux raccords, celui qui est sur ta photo (pour PO Crayford) et un deuxième raccord flexible ("for rack and pinion focuser"), 6mm du coté Accofocus et pouvant accepter jusqu'à 8mm de l'autre. Si tu grossis l'axe du Moonlite pour que ça rentre juste dedans, il te faut juste une équerre qui empêche le moteur de tourner et tu y es. Si tu as acheté le télescope avec l'Accufocus monté, essaye de trouver le propriétaire original pour lui demander s'il a encore le raccord.

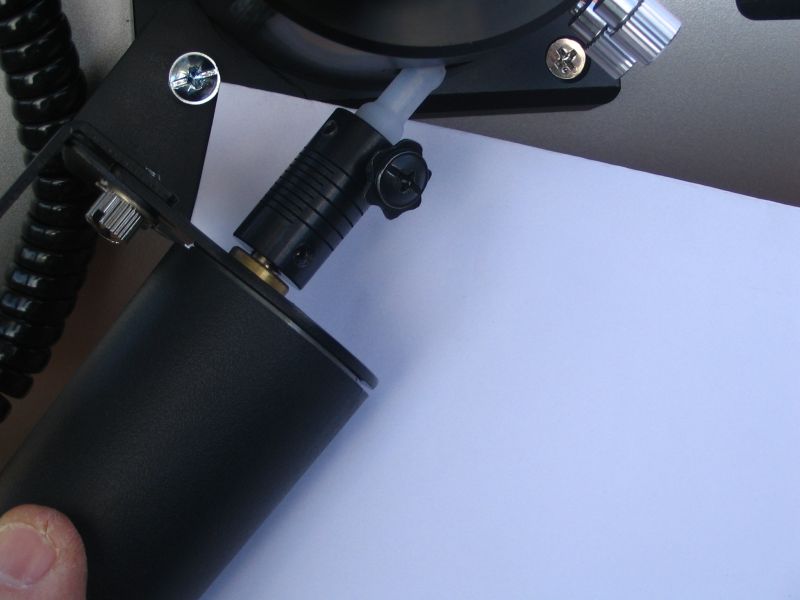

Ce raccord est la pièce noire entre le moteur et l'adaptateur vers l'axe sur cette image-ci (6mm à gauche dans l'Accufocus, 8mm à droite):



Au fait, la proposition à €500 de Moonlite, c'est probablement avec un moteur pas à pas (qui est nécessaire pour des solutions "Autofocus" pilotées par ordinateur). Avec un moteur direct et une raquette c'est €272.



http://www.teleskop-express.de/shop/product_info.php/info/p6168_MoonLite-Stand-Alone-Motorfokus-fuer-Okularauszuege---Motor-mit-Kontroller.html

Modifié 10 novembre 2016 par sixela

[manudu74]

Le mien était plus jojo: avec juste un raccord d'axe flexible. L'Orion AccuFocus a un axe 6mm, donc avec un raccord d'axe flexible 6mm-6mm il suffit de "grossir" l'axe du Moonlite avec un morceau du même tube en plastic que tu vois sur le bricolage "pas très jojo" (qui est "pas très jojo" simplement parce qu'il n'utilise pas un raccord d'axe flexible).



Si c'est en effet un Orion Accufocus, tu devrais avoir eu deux raccords, celui qui est sur ta photo (pour PO Crayford) et un deuxième raccord flexible ("for rack and pinion focuser"), 6mm du coté Accofocus et pouvant accepter jusqu'à 8mm de l'autre. Si tu grossis l'axe du Moonlite pour que ça rentre juste dedans, il te faut juste une équerre qui empêche le moteur de tourner et tu y es. Si tu as acheté le télescope avec l'Accufocus monté, essaye de trouver le propriétaire original pour lui demander s'il a encore le raccord.



Ce raccord est la pièce noire entre le moteur et l'adaptateur vers l'axe sur cette image-ci (6mm à gauche dans l'Accufocus, 8mm à droite):



Au fait, la proposition à €500 de Moonlite, c'est probablement avec un moteur pas à pas (qui est nécessaire pour des solutions "Autofocus" pilotées par ordinateur). Avec un moteur direct et une raquette c'est €272.



http://www.teleskop-express.de/shop/product_info.php/info/p6168_MoonLite-Stand-Alone-Motorfokus-fuer-Okularauszuege---Motor-mit-Kontroller.html



Encore merci comme quoi tout est faisable:be::be:
