Construction d'un chercheur 20x63

[Vador59]

Bonjour à toutes et à tous!



Je possède une lunette Bresser 70/900 (qui nécessitera d'autres travaux mais c'est un autre sujet ). Le chercheur d'origine est une daube infâme, avec un support qui ne permet même pas de régler correctement le parallélisme avec le tube optique. Il est temps que cela change...



Ca tombe bien: j'ai récupéré dans mon lycée un objectif d'un antique rétroprojecteur ainsi qu'un oculaire dépouillé sur un microscope hors d'usage.

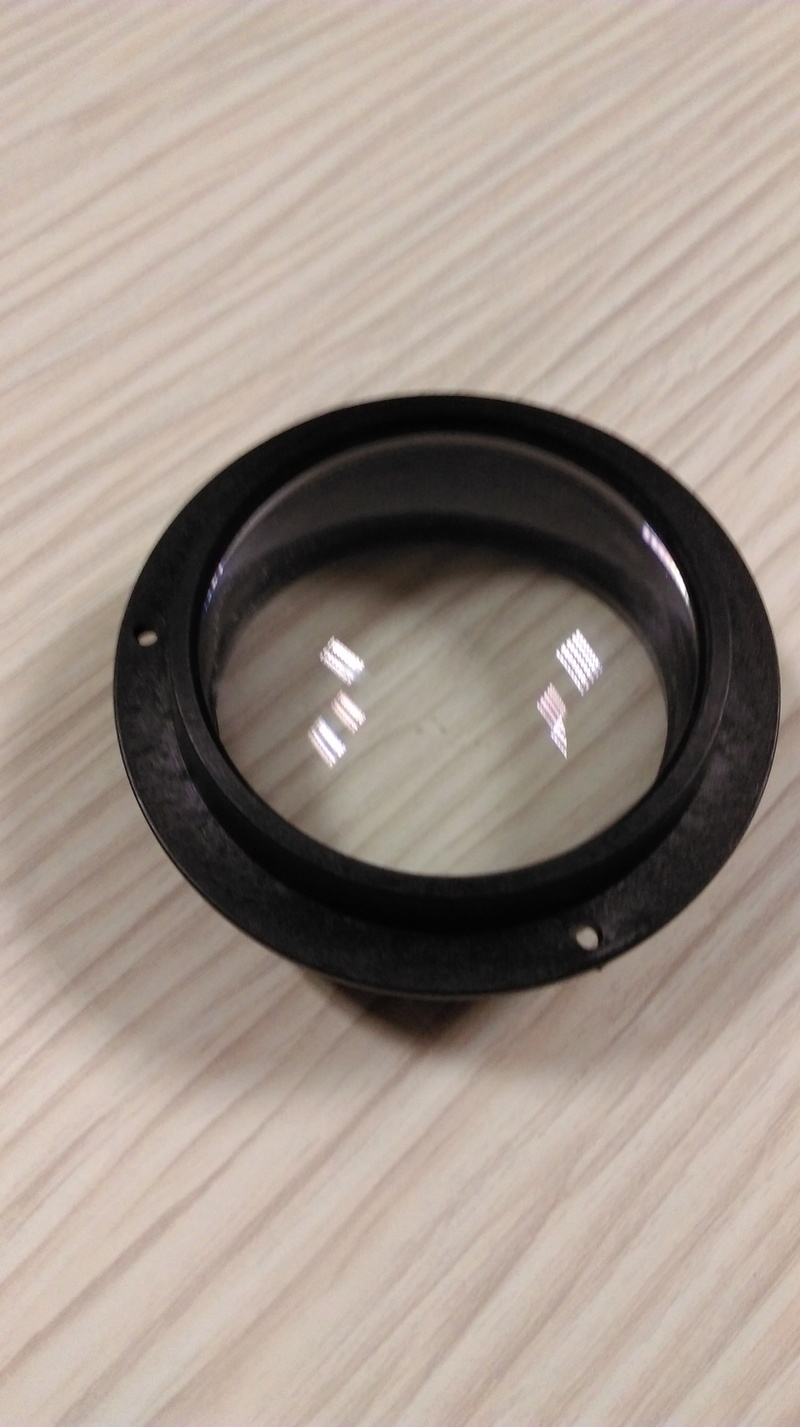

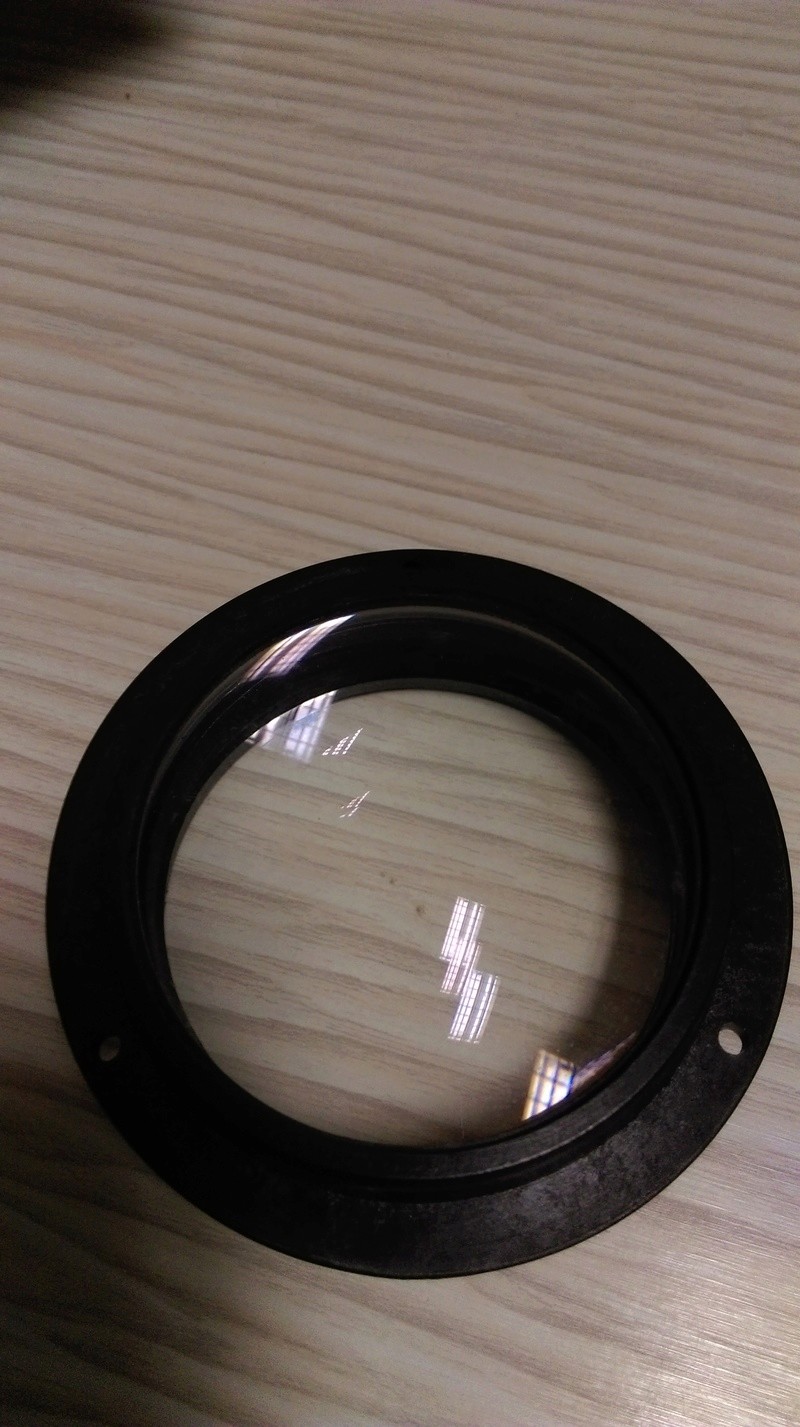

Six reflets, cela m'encourage à penser que cet objectif est un triplet, dont une lentille frontale très bombée. La lentille arrière présente une griffure assez marquée comme on peut le constater sur cette 2ème image. Néanmoins, la qualité restera toujours supérieure à la bouse dont je dispose sur ma lulu...





L'objectif présente un diamètre de 63mm pour un barillet qui mesure 74mm. J'ai estimé la focale à environ 340mm (soit environ f/5,4).

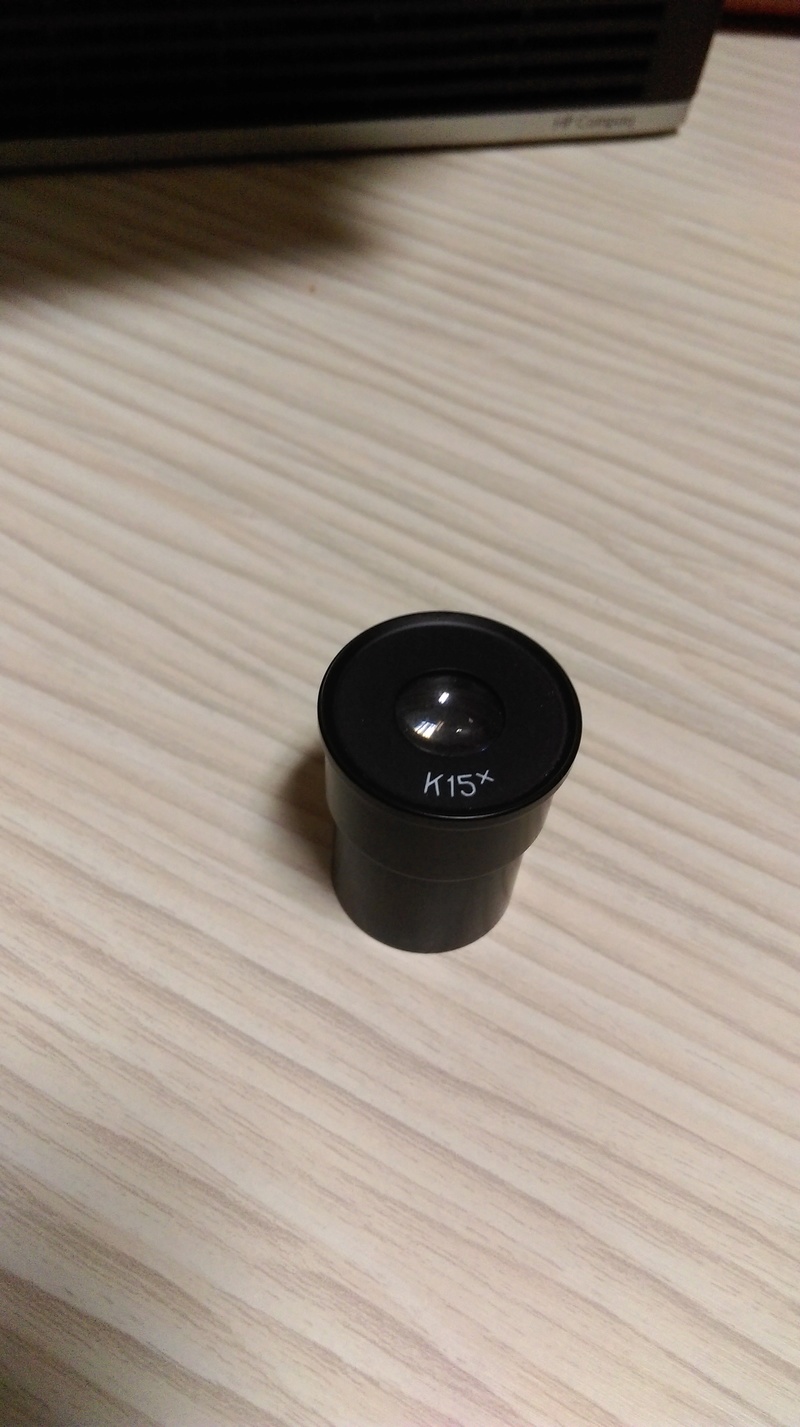

L'oculaire est un Kellner, d'un coulant de 23mm, dont le grossissement sur un microscope est de 15x. J'avais lu je ne sais plus où que la focale d'un microscope se situait aux environs de 250mm, les oculaires grossissant 10x sont donc d'une focale de 25mm. Si tel est le cas, un 15x possèderait une focale de 17mm environ et donc, avec l'objectif dont je dispose, le grossissement serait de 20x! A confirmer... Avantage de la formule Kellner: je peux placer un réticule devant la lentille de champ sans difficulté. Inconvénient: le champ est médiocre... mais bon, avec un matériel qui m'a coûté 0€, je ne vais pas faire la fine bouche...



J'ai donc profité de ce samedi pour faire quelques emplettes: contreplaqué, vis, pâte à bois, peinture. L'idée est de réaliser un chercheur de forme hexagonale, avec deux baffles à l'intérieur du tube, un bout de PVC peint en noir mat en guise de pare-buée...



A suivre!

Modifié 13 novembre 2016 par Vador59

[chatbleu54]

les photos ne s'affichent pas, il faut les ouvrir dans un autre onglet, pffff, fatiguant un dimanche matin ...

[Vador59]

les photos ne s'affichent pas, il faut les ouvrir dans un autre onglet, pffff, fatiguant un dimanche matin ...



J'ai édité mon message afin de les faire apparaitre



Par contre désolé, mais elles apparaissent en très grand...

Modifié 13 novembre 2016 par Vador59

[chatbleu54]

Mieux vaut grand que pas du tout !

Je suis curieux de voir ce que ça va donner !

[Vador59]

Eh voilà! Terminée!



Une petite lulu sympa.







L'oculaire, calé dans un tube PVC, glisse par frottement doux dans un tube PVC un peu plus grand. J'ai choisi la simplicité.



Premier star test: Vénus!



Je cale la lunette sur mon balcon (bah oui, pas encore de monture!), je pointe à l'estimé l'étoile du Berger. Outch! C'est quoi ça???



Le point positif, c'est qu'il me semble disposer d'une marge de MAP. Je vois très nettement la phase de Vénus (j'ai mis un oculaire Plössl de 10mm - en lieu et place de l'oculaire de microscope qui l'équipera définitivement - qui me donne un grossissement d'environ 35x)... mais le tout est noyé dans un halo. Pas très coloré (juste un liseré rouge identifiable), mais le croissant est entouré d'un brillant halo blanchâtre, très régulier (preuve que la collimation semble être bonne)...



Ne serait-ce pas dû à l'absence de traitement anti-reflet sur une cible très brillante comme Vénus? Je vais tenter de voir ce que cela donne sur la Lune et Jupiter demain matin...



A suivre!
