Améliorer son Telrad?

[Patcubitus]

Bonsoir,



je viens de tomber sur un blog très intéressant, sur l'amélioration d'un Telrad.

http://astromaster.over-blog.com/article-21146098.html



Malheureusement, les liens pour la réalisation et les plans ne sont plus valides!

Qui a des renseignements sur ce double effet "kisscool" du Telrad?



Patrice

[Moot]

Il y a encore le schéma sous forme d'image, mais évidemment, il faut faire soi-même son circuit imprimé...

[pierrot2]

bonsoir,

le schema donné permet de regler le cauffage de la resistance et la luminosité de la led

ce sont en fait 2 oscillateurs dont le rapport cyclique est reglable

c'est le rapport entre la durée etathaut/etatbas

[Gandalf]

Concernant la résistance chauffante, je ne prendrais pas le choux.

Juste un bouton marche/arrêt. Donc, fonctionnement à pleine puissance quand en marche.

De plus 27Ohm sous 12V ça fait 5.3W, vu la surface de la plaque, c'est énorme. Je mettrais 47Ohm/5W (=3W dissipé sous 12V).

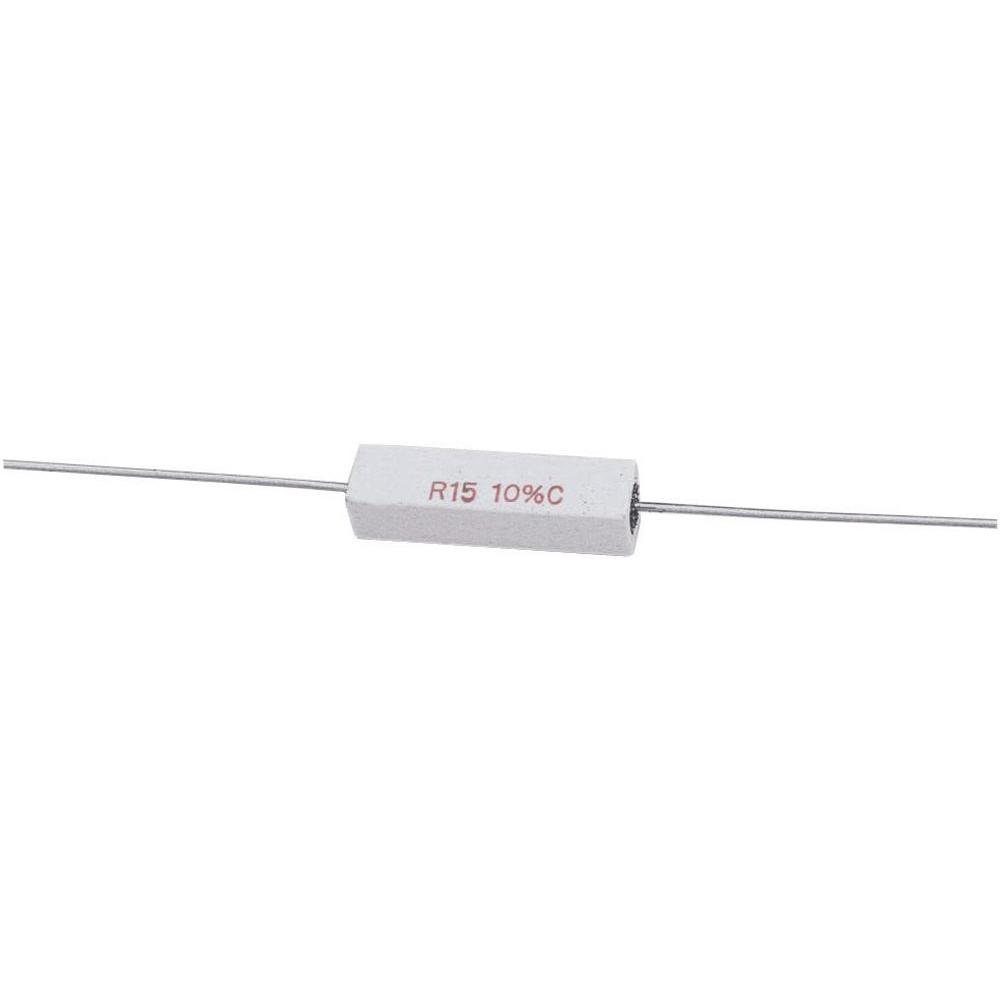

La résistance de forme rectangulaire pour bien coller à la plaque (vérifier tout de même les dimensions):



Par contre la led clignotante, c'est une bonne idée. Tu peux utiliser ça:

http://www.ebay.fr/itm/321539086722?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT



C'est réglable entre 1Hz et 50Hz et ça sort 15ma, suffisant pour une Led (ne pas oublier de mettre une résistance de limitation de courant en série avec la led).



1.Size: 2.9CM*3.6CM.



2.Chip: NE555.



3.Input Voltage: 5V-15VDC.



4.Input Current: ≥100MA.



5.Output Amplitude: 4.2V V-PP to 11.4V V-PP.



6.Maximum Current Output: ≥15MA.



Characteristic:



1.With the LED indicator.



2.Optional output frequency range.



3.Output frequency range grade optional continuously adjustable output frequency.



Low-frequency stall: 1Hz ~ 50Hz.



IF stall: 50Hz ~ 1kHz.



In the high-frequency stall: 1KHz ~ 10kHz.



High-frequency stall: 10kHz ~ 200kHz.



4..The output frequency is adjustable.



Cycle T = 0.7*(Ra + 2*Rb)*C.



Ra, Rb:0-10K adjustable.



LF gear C = 0.001UF.



IF file C = 0.1UF.



In the high-frequency file C = 1UF.



High-frequency gear C = 100UF, the waveform frequency buyers can own calculations.

[chatbleu54]

Hello

On trouve pleins de choses intéressante sur le site de Denis Bergeron, dont une page sur les systèmes de chauffage, et pour le Telrad. Je dois avoir un lien pour le système clignotant mais je ne sais plus où, je cherche ...

La page de Denis

http://www.astrosurf.com/d_bergeron/astronomie/Bibliotheque/Chauffe_oculaire/chauffe_oculaire.htm



Edit : la page du clignotant :

http://www.astro-carl.com/imprimer.php3?id_article=95

Modifié 16 novembre 2016 par chatbleu54

[Ryo]

Hello

On trouve pleins de choses intéressante sur le site de Denis Bergeron, dont une page sur les systèmes de chauffage, et pour le Telrad. Je dois avoir un lien pour le système clignotant mais je ne sais plus où, je cherche ...

La page de Denis

http://www.astrosurf.com/d_bergeron/astronomie/Bibliotheque/Chauffe_oculaire/chauffe_oculaire.htm



Edit : la page du clignotant :

http://www.astro-carl.com/imprimer.php3?id_article=95

Génial le lien merci

[Patcubitus]

Merci pour tous ces précieux renseignements.Je savais que je pouvais compter sur vous



Je ne connais rien a l'électronique,ça va me simplifier énormément les choses.



Merci Gandalf pour tes explications très claires,juste pour la résistance de limitation de courant ,comment trouver la bonne résistance ?

[jmponge]

Concernant la résistance chauffante, je ne prendrais pas le choux.

Juste un bouton marche/arrêt. Donc, fonctionnement à pleine puissance quand en marche.

De plus 27Ohm sous 12V ça fait 5.3W, vu la surface de la plaque, c'est énorme. Je mettrais 47Ohm/5W (=3W dissipé sous 12V).

La résistance de forme rectangulaire pour bien coller à la plaque (vérifier tout de même les dimensions):



Par contre la led clignotante, c'est une bonne idée. Tu peux utiliser ça:

http://www.ebay.fr/itm/321539086722?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT



C'est réglable entre 1Hz et 50Hz et ça sort 15ma, suffisant pour une Led (ne pas oublier de mettre une résistance de limitation de courant en série avec la led).



1.Size: 2.9CM*3.6CM.



2.Chip: NE555.



3.Input Voltage: 5V-15VDC.



4.Input Current: ≥100MA.



5.Output Amplitude: 4.2V V-PP to 11.4V V-PP.



6.Maximum Current Output: ≥15MA.



Characteristic:



1.With the LED indicator.



2.Optional output frequency range.



3.Output frequency range grade optional continuously adjustable output frequency.



Low-frequency stall: 1Hz ~ 50Hz.



IF stall: 50Hz ~ 1kHz.



In the high-frequency stall: 1KHz ~ 10kHz.



High-frequency stall: 10kHz ~ 200kHz.



4..The output frequency is adjustable.



Cycle T = 0.7*(Ra + 2*Rb)*C.



Ra, Rb:0-10K adjustable.



LF gear C = 0.001UF.



IF file C = 0.1UF.



In the high-frequency file C = 1UF.



High-frequency gear C = 100UF, the waveform frequency buyers can own calculations.



Euh Gandalf, il y a une petite erreur, 270Ohm sous 12V ne dissipent que 0,53W, ce qui est insuffisant AMHA

suite à ce fil j'ai fait des essais avec une 100Ohm 5W sous 9v elle monte à 45° à 12V elle frise les 60°.



Peu importe, merci pour ce fil, je n'y avais pas pensé, persuadé que la vitre était en plastique.

Modifié 16 novembre 2016 par jmponge

[chatbleu54]

Denis B utilise une 150 Ohms 5 w carrée sous 12 V !

[Patcubitus]

Hello,



En ce qui concerne la led clignotante,

l'alimentation de la carte NE555 se fait a part de l'alimentation de la Led?

La led restant toujours alimentée par les 2 piles?

[chatbleu54]

Ben non, quand on regarde le schéma on voit bien que la led est dans le circuit du 555, ce qui est logique, comment faire clignoter une led indépendante ?

[Patcubitus]

moi je regarde ce site sur le telrad,nous ne parlons peut etre pas du meme?



http://astromaster.over-blog.com/article-21146098.html

[chatbleu54]

Ah ! là, j'avoue que je ne comprends pas bien le fonctionnement de la led ! Il devrait y avoir un + arrivant d'en haut, mais alors quand le 555 délivre du courant sur la base il coupe la led ! Ah ben oui, la led est allumé et le 555 coupe par intermittence en envoyant du courant sur la base, ça colle, mais il manque le + venant du haut, comme coté chauffage ! Je ne pense pas me tromper !

[jmponge]

Ah ! là, j'avoue que je ne comprends pas bien le fonctionnement de la led ! Il devrait y avoir un + arrivant d'en haut, mais alors quand le 555 délivre du courant sur la base il coupe la led ! Ah ben oui, la led est allumé et le 555 coupe par intermittence en envoyant du courant sur la base, ça colle, mais il manque le + venant du haut, comme coté chauffage ! Je ne pense pas me tromper !



Faut juste voir que les 3V des piles et la led entrent dans le transistor par le moins en fait.

[Patcubitus]

J'ai trouvé un shéma de branchement en anglais sur le meme circuit que j'ai commandé.



http://www.ebay.fr/itm/Frequence-NE555-Cyclique-Module-Reglable-Onde-Generateur-Signal/192004508285?_trksid=p2047675.c100011.m1850&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D39923%26meid%3D16b923c564f64e69b8bb97d79332ec86%26pid%3D100011%26rk%3D7%26rkt%3D10%26sd%3D321539086722



il est en milieu de page



Quelqu'un sait comment brancher tout cela? sur le Telrad

Modifié 22 novembre 2016 par Patcubitus

[Gandalf]

Euh Gandalf, il y a une petite erreur, 270Ohm sous 12V ne dissipent que 0,53W, ce qui est insuffisant AMHA

suite à ce fil j'ai fait des essais avec une 100Ohm 5W sous 9v elle monte à 45° à 12V elle frise les 60°.



Peu importe, merci pour ce fil, je n'y avais pas pensé, persuadé que la vitre était en plastique.



Tu as parfaitement raison, c'est la raison pour laquelle je parlais de de 27 Ohms dans mon poste....relis-le.



JL
