Pb pour connecté ma monture au pc HELLLLP

[DORION]

Bonjour , j'ai un soucis pour connecté ma monture au pc pour la piloter via stellarium, Audelà ou carte du ciel.



je suis sous windows7 édition intégrale 32bits



voila le matériel concerné :http://www.natureetdecouvertes.com/optique-astronomie/telescopes/telescopes-lunettes/lunette-80-400-goto-mizar-53138270

ou ici même lunette mais sous une autre marque :http://www.bresser.de/fr/Cadeaus-de-Noel/BRESSER-Automatik-Lunette-astronomique-80-400-avec-GoTo.html

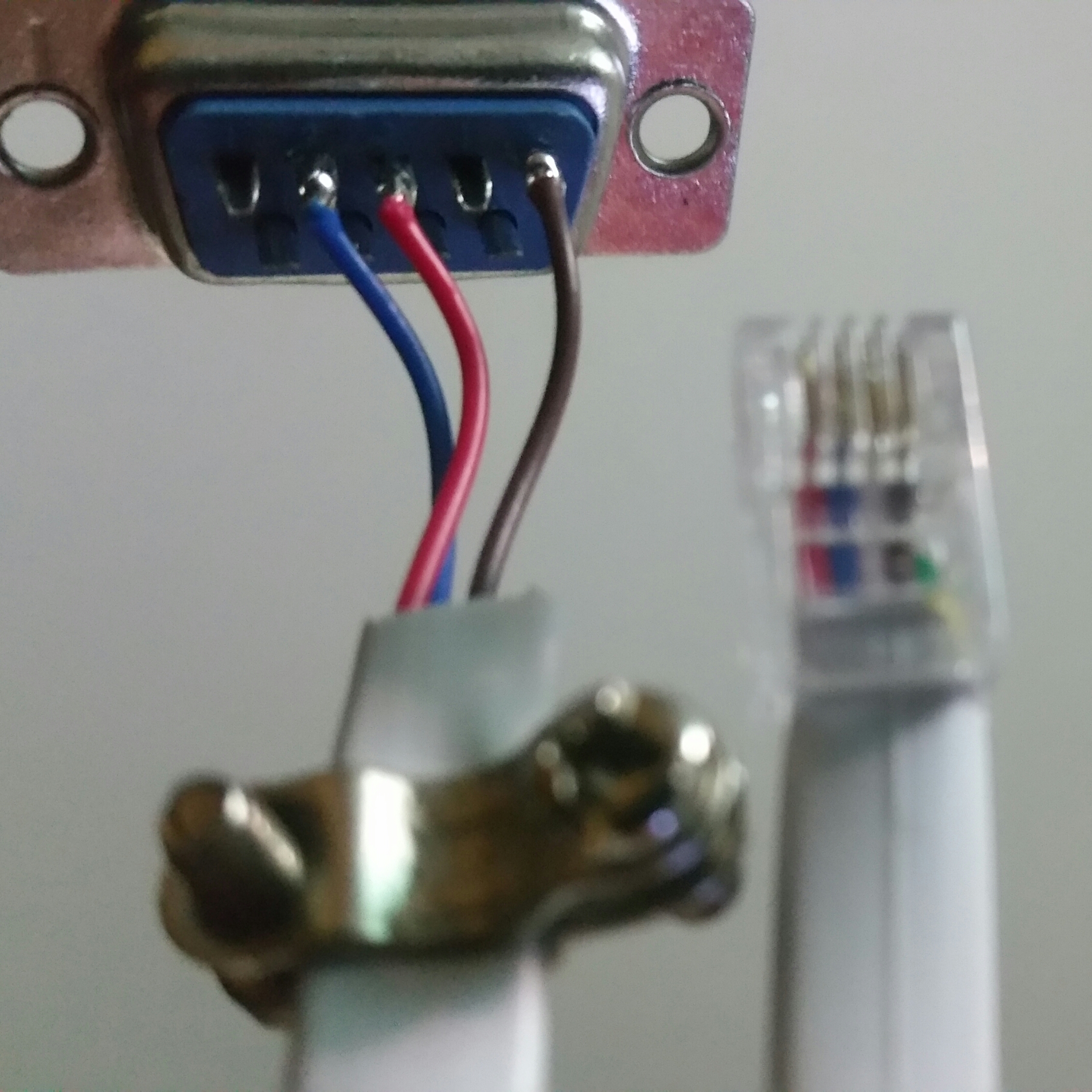

voici mon cable RJ9/RS232 mise à nu :



et le convertisseur RS232 /USB :http://www.ebay.fr/itm/Cable-Adaptateur-Convertisseur-Usb-Vers-Db9-Serie-Rs232-Rs-232-Adapter-Neuf-232-/272054422995?hash=item3f57b50dd3:g:4sAAAOSwImRYICsi

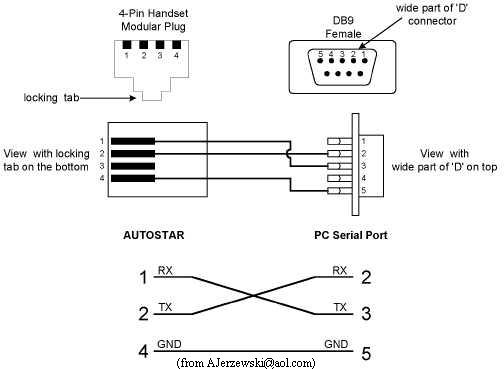

Selon ce schéma , mon câble semble être mal cablé! qu'en pensez vous ? :





cela fait plusieurs jours que j'essaie mais rien ! merci d'avance pour votre aide .



Bon ciel à tous

[olivdeso]

Il y a un problème dans le cablage. Le fil rouge pin 4 du RJ devrait alker sur la pin 5 du DB9 (masse).

Idem pour les autres fils, c'est inversé sur le RJ.



Tu vas avoir unproblème avec le fil 2 du RJ, il n'est pas cablé dans le RJ...



Donc il faut recabler un RJ dans l'autre sens.

(Ou récup d'un cable de combiné téléphonique et soudage sur le DB9)

Modifié 19 décembre 2016 par olivdeso

[DORION]

Il y a un problème dans le cablage. Le fil rouge pin 4 du RJ devrait alker sur la pin 5 du DB9 (masse).

Idem pour les autres fils, c'est inversé sur le RJ.



Tu vas avoir unproblème avec le fil 2 du RJ, il n'est pas cablé dans le RJ...



Donc il faut recabler un RJ dans l'autre sens.

(Ou récup d'un cable de combiné téléphonique et soudage sur le DB9)



Bonjour olivdeso , merci pour tes éclaircissement j'ai justement un autre cable RJ qui rentre dans ma raquette avec 4 pin aussi , je vais refaire le câblage , et je test ça .

je mettrai ici les photos et résultat.



mise en route du fer à souder etttt suspense ...

[Ryo]

Salut Dorion moi j'avais un doute.

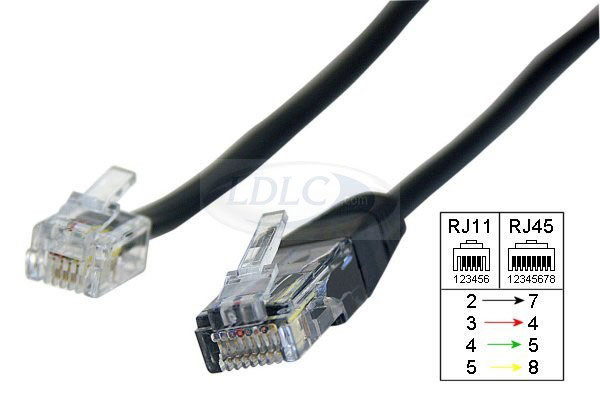

Si tu regardes le brochage qui serait au norme. Le 1 n'est pas à la même place?

Pourtant le schéma d'astrosurf est clair.

Tiens nous au courant si ca marche histoire de comprendre un peu.

Moi je ne l'utilise pas pour mon scope mais peut être un jour cela pourra mettre utile.

En tous les cas on sait que pour ce câble il n'y a aucun pilote et si tu arrive à le faire marcher sur stellarium.

c'est étonnant qu'il se soit trompé quand même mais bon une fois pour ma ps j'ai reçu un câble ou un fil n'était pas souder.

Moi je pensais plutôt un problème de connexion

A+

Modifié 19 décembre 2016 par Ryo

[Ryo]

Sur celle ci c'est du même côté.

[DORION]

bonjour Ryo ,



je viens de faire les essai du cablage du schéma mais toujours rien !!



" ca me dit toujours que le delai d'attente est expiré ! ou cela ne fait rien .



je suis pas sure que ce cablage est le bon pour ma monture !



jespère en voire le bout bientot



merci pour votre aide

[Ryo]

A tu fais l'initialisation de la monture comme je te l'ai dit avant.

Allumé télescope connecteur branché.

Faire un alignement céleste même fictif genre tu pointe comme si tu initialisalisait sur le soleil si tu à l'option pas en vrai attention au soleil quoi que moi aujourd'hui on le voit pas

Après sur stellarium tu lance le télescope et comme cela le reticule doit apparaitre sur l'objet que tu as pointé à l'initialisation.

A+

Modifié 19 décembre 2016 par Ryo

[DORION]

A tu fais l'initialisation de la monture comme je te l'ai dit avant.

Allumé télescope connecteur branché.

Faire un alignement céleste même fictif genre tu pointe comme si tu initialisalisait sur le soleil si tu à l'option pas en vrai attention au soleil quoi que moi aujourd'hui on le voit pas

Après sur stellarium tu lance le télescope et comme cela le reticule doit apparaitre sur l'objet que tu as pointé à l'initialisation.

A+





je viens de faire l essai , j'ai branché la raquette au pc , allumé la monture , fait un alignement sur une etoile ( fictif) , puis j'ai lancer stellarium et cliquer sur "connecté" ça ce connecte mais toujours pas de reticule !!!



en mode simulation le reticule est bien la !

[Ryo]

STellarium ne communique pas avec la monture puisque les informations de position ne remonte pas, moi côté câblage je suis larguer la.

Au niveau de stellarium et de ton convertisseur tous doit être bon, il faut juste avoir le bon câblage pour ta monture, normalement cela doit être du standard et le schéma d'astrosurf doit être le bon il y juste pour moi un doute sur le brochage du rj6 car apparemment la norme n'est pas respecté au niveau de la numérotation des pin.

Espérons qu'un électronicien passe par la.

A+

[Ryo]

Salut Dorion

lit ce post avant

http://www.webastro.net/forum/showthread.php?t=58218



franchement je ne sait pas si tu déjà fais des essais en inversant des fils

A+

Modifié 19 décembre 2016 par Ryo

[Ryo]

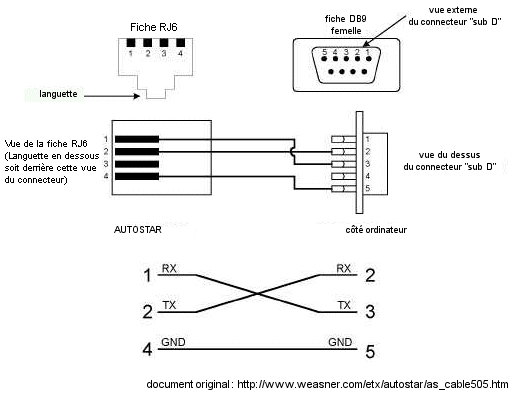

sur ce lien il y a des info mais c'est le même schéma

http://www.astrosurf.com/atuniverse/Cable_505.htm

[olivdeso]

bonjour Ryo ,



je viens de faire les essai du cablage du schéma mais toujours rien !!



" ca me dit toujours que le delai d'attente est expiré ! ou cela ne fait rien .



je suis pas sure que ce cablage est le bon pour ma monture !



jespère en voire le bout bientot



merci pour votre aide



Si le câblage du schéma est le bon pour ta monture. C'est idem à une Meade ETX.



Par contre le câblage de la photo n'était pas OK : inversé sur le RJ.



Maintenant, si tu as le bon câblage, le problème vient d'ailleurs. La configuration logicielle ne doit pas être bonne, ou l'adaptateur RS232/USB n'est pas OK.



Pour l'adaptateur, il faut que tu vérifie le numéro de port com de l'adaptateur dans le panneau de configuration et que tu le reporte dans le logiciel.



Dans le logiciel il faut aussi que tu choisisse le bon protocole. C'est du LX200 à priori.



Je te conseillerais de commencer par cartes du ciel qui a le LX200 en natif dans les divers protocoles. ça évitera de passer par ascom dans un premier temps.

(le driver ascom basique du LX200 ne marche correctement que sur com 1. Il faut forcer le numero de port com à 1 dans le driver)

[DORION]

Bonjour



Ryo , merci pour ses liens , je refait le câblage et je teste tout ça , on verra bien le résultat.





olivdeso : pas sure que ce soit le bon schéma !!

le convertisseur usb/RS232 est bien installé et le port est bien le meme que dans les logiciels !





merci pour votre aide .



A+

[DORION]

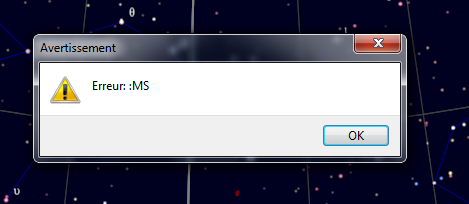

je viens de faire les essais , y'a du mieux , mais un message me dit " erreur :MS"



savez vous ce que c'est ?



sur stellarium ca donne rien !

sur carte du ciel ça ce connecte mais cest tout ! pas de controle !



c'est fou que cela soit si difficile a faire fonctionner !!!!

je garde espoir ...

[Bedros]

Tu as déjà vu ça Dorion?



http://micromegas.over-blog.com/article-24016222.html

[DORION]

Merci beaucoup Bedros pour ce lien fort intéressant;) , je viens de suivre la procédure mais sans résultat:confused: !



j'ai réglé l'heure et les coordonnes identique à celle mise dans la raquette j'ai aligner sur 2 étoiles ( fictif) , puis brancher le câble du pc a la raquette et voila ce que cela donne :

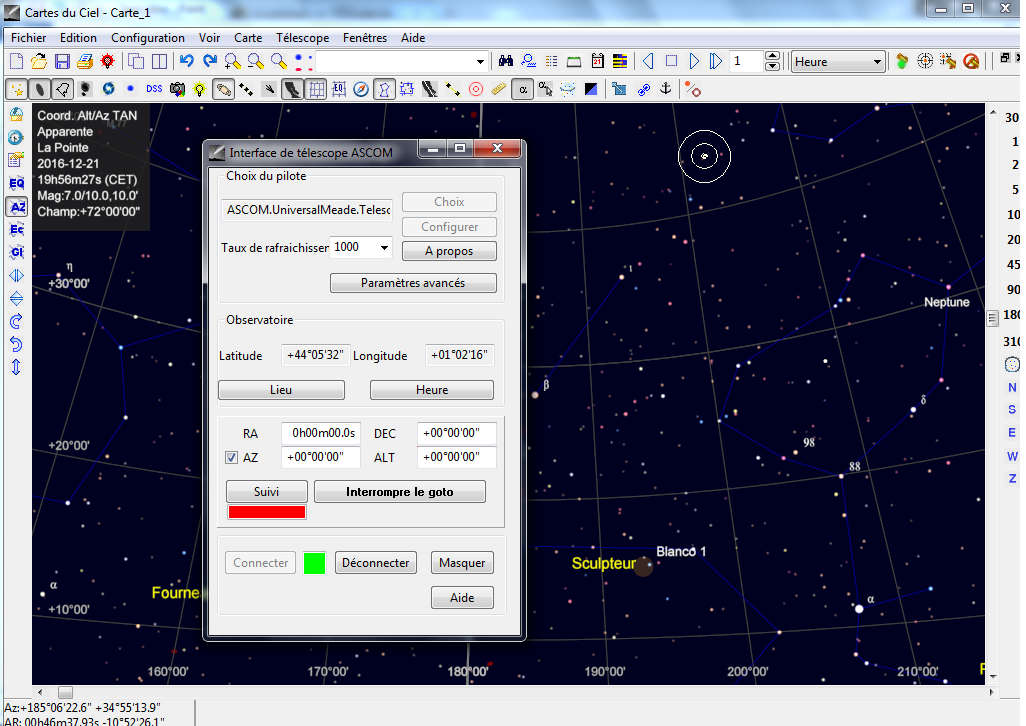

et voila ce que j'ai lorsque je clique sur "SUIVI" :

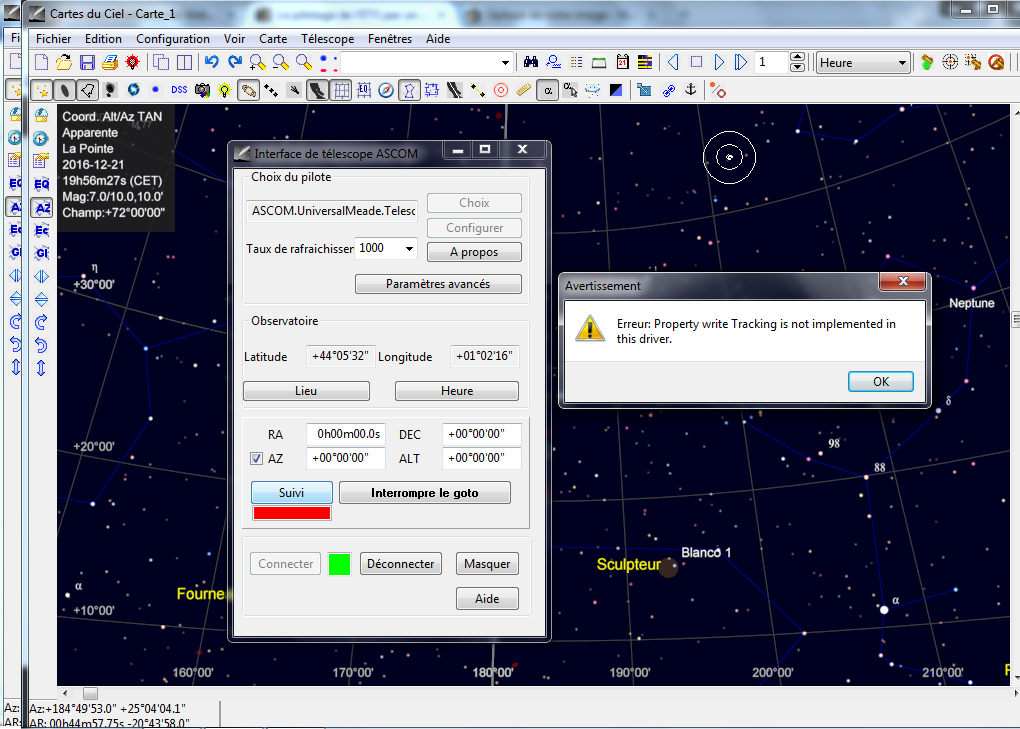

et quand je clique sur GOTO j'ai cela :







Le pilote ASCOM semble être incompatible ! il m'en faut un qui gère les monture AZ et les pilotes meade ne semble pas fonctionner!!!! un vrai casse tête , ça fait une semaine que j'essai !



merci encore pour ton aide

[Bedros]

Essaye plutot ce driver autostar Dorion



http://www.skymap.com/files/drivers/autostar.drv

Modifié 22 décembre 2016 par Bedros

[DORION]

Bonjour Bedros , merci pour ce driver:rolleyes: mais , comment l'installe t'on ! et ou et pour quel logiciel ?





ps : je viens de trouver , j'ai prix skymap pro , et remplacer le driver autostar , je teste ça ....

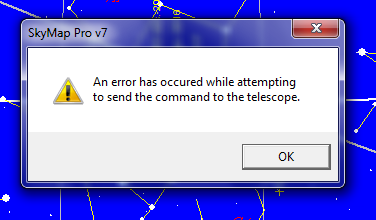

voila ce que cela donne :



je désespère vraiment la

Modifié 22 décembre 2016 par DORION

[Bedros]

Pfiouuu pas simple ton histoire tu peux pas avoir un skywatcher comme tout le monde? lol



Bon une petite derniere vidéo, après je cale, on tombe toujours sur les mêmes infos donc si ça ne fonctionne pas c'est soit ton cable ou un quelconque soucis physique de connexion.



Donc si tu ne l'as pas, il te faut télecharger la suite autostar et stellarium scope, et suivre la vidéo en espérant que ça fonctionne



"WwAY8O1yp7E" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

[DORION]

merci Bedros , je vais essayé ça



je viens de lire cette doc qui à la meme raquette que moi et une histoire de version est peu etre le problème ! à creuser

http://www.bresser.de/out/media/c289cefe6f91f173f0c7982c87fd1da8.pdf

je dispose de la version 1.7 à la mise en route de la raquette cela s'affiche "JOC.GOTO SYSTEM Ver 1.7 EQ/AZ" . j'ai cherche un peu si je trouvai une mise à jour , mais il ne semble ne pas y en avoir à dispo , espérons que ta vidéo règle le soucis une fois pour toute .

[Bedros]

Ah oui tu dois parler du firmware. En effet ça peut être une piste mais il faut bien savoir qu'une mise a jour de firmware n'est pas anodine et peut faire tout planter par exemple en cas de coupure de courant, en cas de mauvaise version, du mauvais modele etc etc...



Et dans ton cas bé on sait pas trop ce que tu as comme logiciel initial alors... un peu risqué. Deja est ce que c'est autostar 1? Autostar 2? Est ce que c'est un autostar propriétaire modifié? Apparemment le modèle de raquette est représentée par un #xxx. Tu sais tu as laquelle toi?



Voila la page de la liste des versions différentes ainsi que le logiciel permettant de faire la mise a jour, ca fait peur hein? XD Pour le moment ne télécharge rien sans etre sur de ta version et modele.



http://www.weasner.com/etx/autostar/as_archive/downloads.html#rom1



http://www.astrosurf.com/albireo14/modedemploi.htm

Modifié 22 décembre 2016 par Bedros

[DORION]

bon stellarium scope NADA !





la doc de la lunette dit cela :



Type de monture : monture mono-fourche GoTo avec boussole intégrée.



Système GoTo AutoStar : 272 000 objets célestes.



et c'est tout ! pas de #...



merci pour ce lien , oui je ne prend rien sans savoir avant quel version j'ai .

et dire que peu être la solution est la sur ce lien suffit juste de trouver ce fichu firmware qui joue à cache cache



je viens de contactez un revendeur de ses lunette goto , il n'a pas pu m'en dire plus ! j'attend la réponse des constructeur ( Bresser germany)

[Bedros]

Et dans ta doc tu n'as pas d'information sur la mise à jour du logiciel de la raquette?



Et ton cable finalement tu es sur des bons branchements des fils ou tu as un doute?



C'est bien sur la raquette que tu connecte le cable hein, pas sur la monture?

[Bedros]

Ah ce que tu peux faire, je viens de voir sur une vidéo. Tu télécharges le logiciel de mise a jour autostar update 6 et tu l'installes. Tu connectes ta raquette au PC puis tu allumes la monture ensuite tu lances le autostar update et tu cliques juste sur connect et regarde si ca se connecte et si il reconnait ton materiel et la version qu'il affiche. Ne fais rien d'autre parceque sur la video c'est pas le meme materiel.



"2LFfUtIlnc4" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

[DORION]

non aucune info sur la doc !





pour le câble je suis pas sure du tout ! je l'ai modifier 3 fois ! depuis



le 1er d'origine :



le 2eme était celui ci :



le 3 ème et actuel:



Quel est le bon selon vous ?

[Ryo]

C'est vraiment un casse tête. Moi je ne sais plus quoi faire pensé vu que tu as tous essayer.

Il est aberrant de recevoir un câble que l'on doivent modifier

Bon courage

[DORION]

je viens de faire l'essai avec autostar update , mais il ne reconnais pas la raquette , faut il en déduire que ce n'est pas de l'autostar ?



j'ai une de ses migraine avec tout ça





je persévère je veux absolument piloter le telescope via le pc , pour mes capture ce serai l'ideal

[DORION]

merci Ryo , je ne doit plus être loin , après toute ses tentatives et prise de tête !



je vais remettre le cablage comme il etait à l achat et refaire des test.

[Bedros]

Je crois que ton souci c'est le cable... j'espere que tu n'as rien cramé à essayer différentes config :/



tu as essayé ce que je t'ai mis au dessus avec autostar update?



C'est un peu flou parceque dans ton premier post tu parles de connecteur rj9 puis sur le shéma c'est un rj6 et sur l'image de ryo c'est un rj11 Oo. Quel est le connecteur que tu utilises exactement? Et correspond il bien au niveau des pins au connecteur femelle de la raquette?



Si c'est bien un autostar, c'est indiqué sur l'annonce ou tu as acheté. Autostar n'apparait jamais sur la raquette quand tu l'allumes? Et dans les infos logiciel dans le menu de la raquette non plus?

Modifié 22 décembre 2016 par Bedros

[Bedros]

Dorion si je regarde deja la toute premiere image que tu as posté, la config 1 par rapport a la photo de ton montage, il semble que tout soit inversé. La ou il est indiqué que le fil marron sur le pin 5 du db9 et qui doit être sur le pin 4 du RJ, toi tu l'as mis sur le pin 1 du RJ. Languette en dessous et connecteur de face, le 1 est a gauche et le 4 a droite.



donc sur ton DB9 les branchements etaient bons, c'est sur ton RJ qu'ils sont inversés



Et ensuite les 2 shemas proposés sur le site sont deux cables ##505 mais sont différents, pourquoi? Oo. Faut clarifier ça.

Modifié 22 décembre 2016 par Bedros
