Pb pour connecté ma monture au pc HELLLLP

[DORION]

je ne pense pas avoir cramé la raquette elle fonctionne nikel .



oui j'ai essayé , mai il ne reconnai pas la raquette quand je clique sur connecté !!

j'ai fait l'essai plusieurs fois au cas ou ...



voila des photos pour que vous y voyez plus claire :

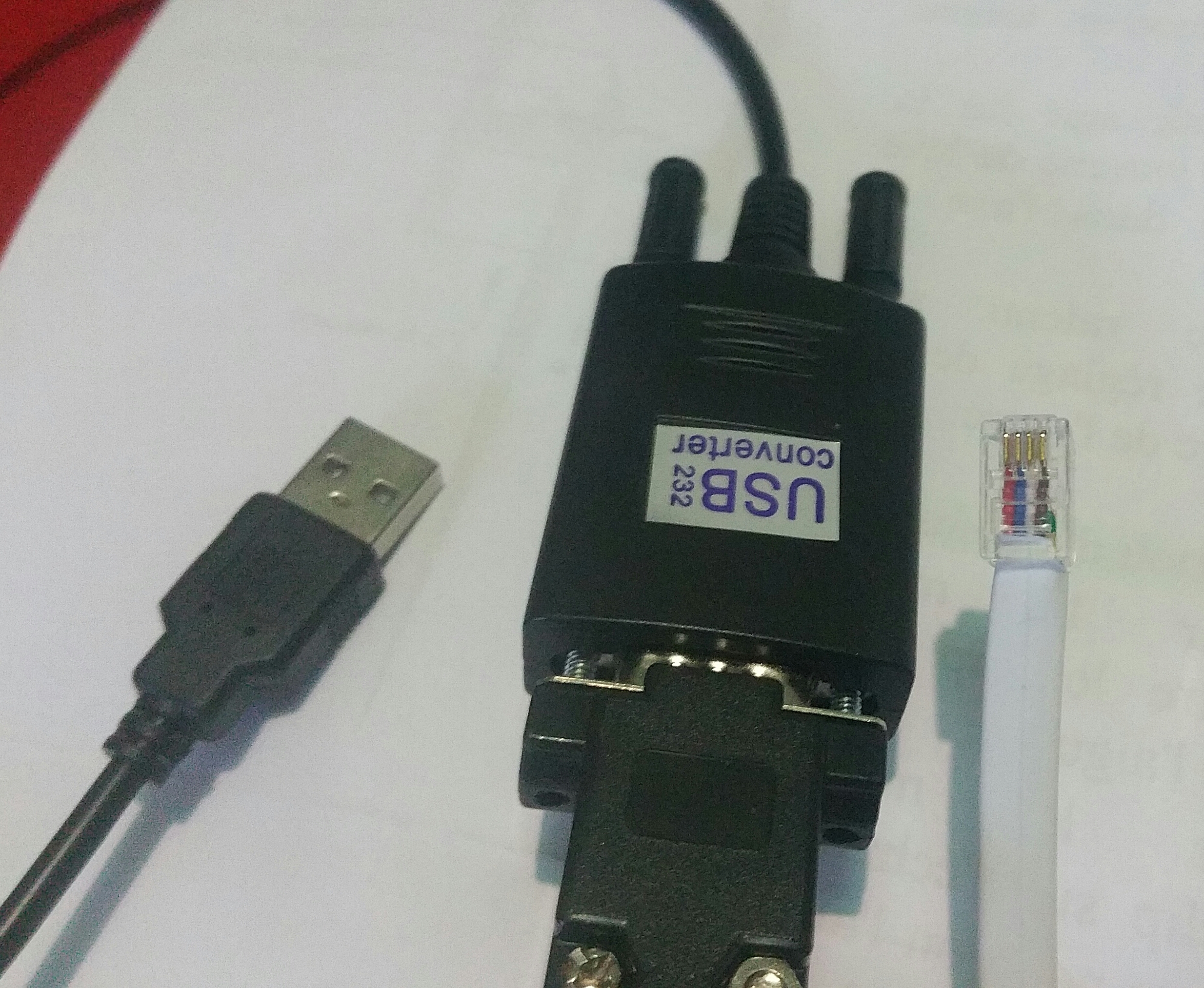

Le convertisseur et le câble:

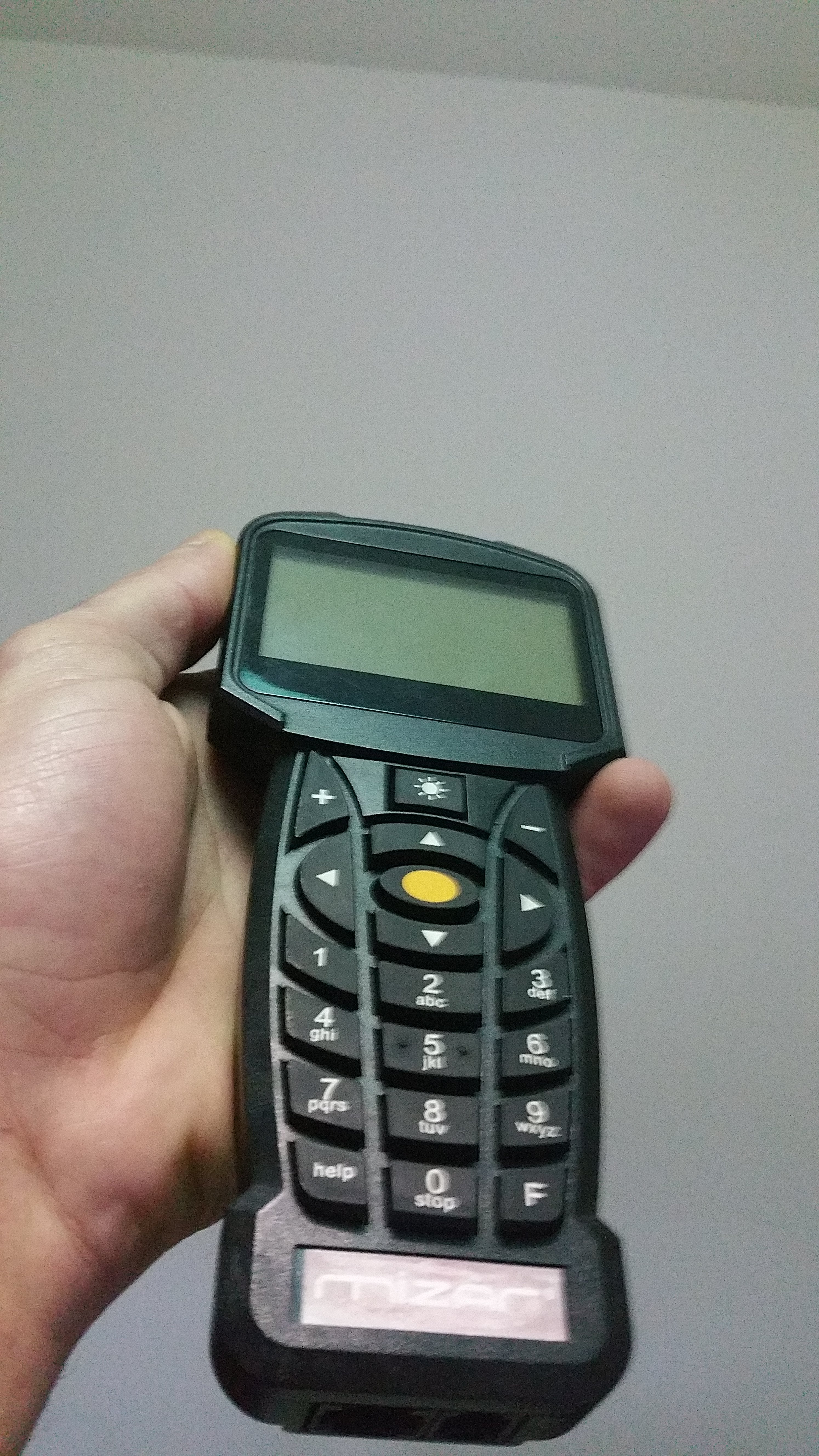

La raquette :

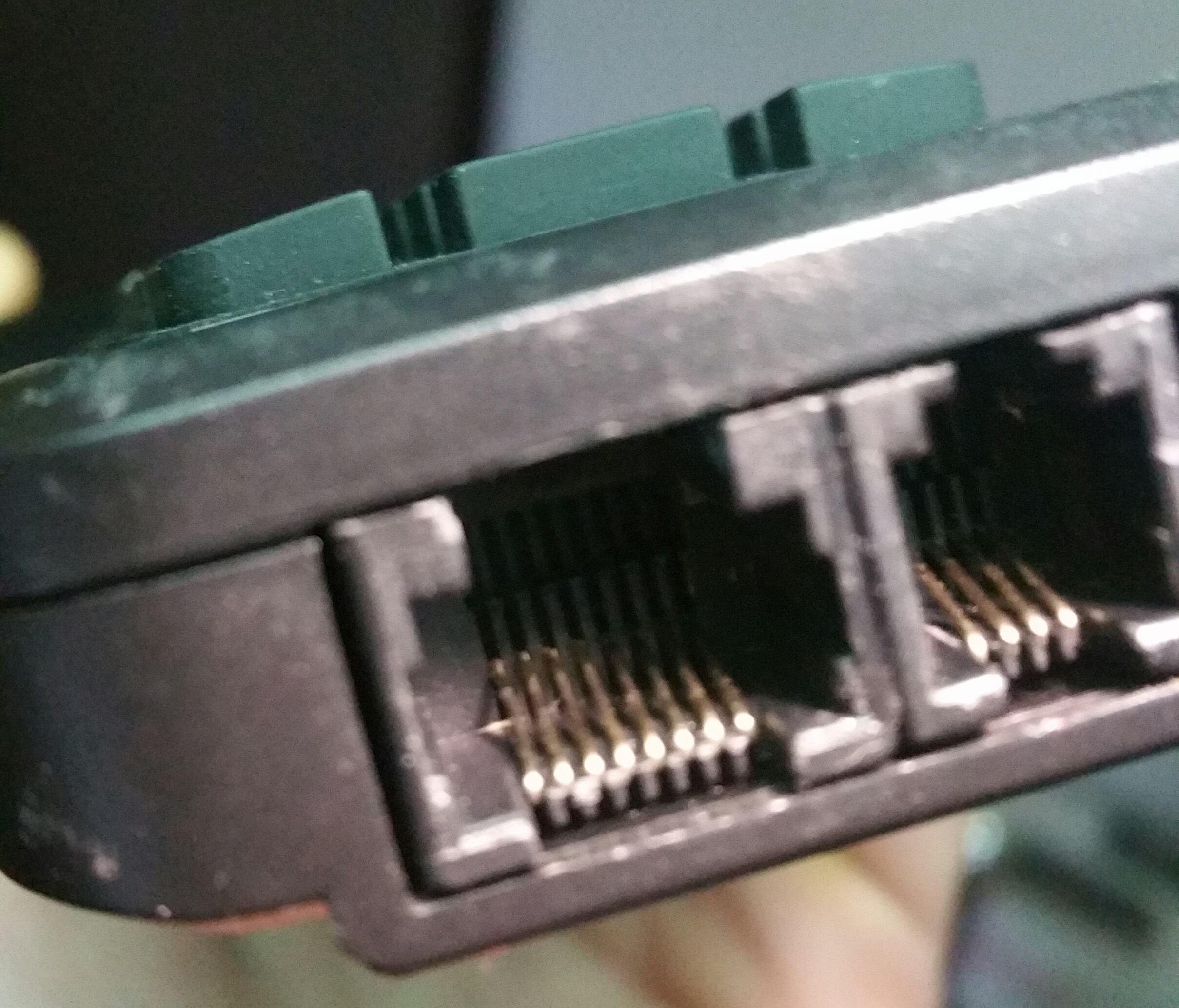

les connection de la raquette :

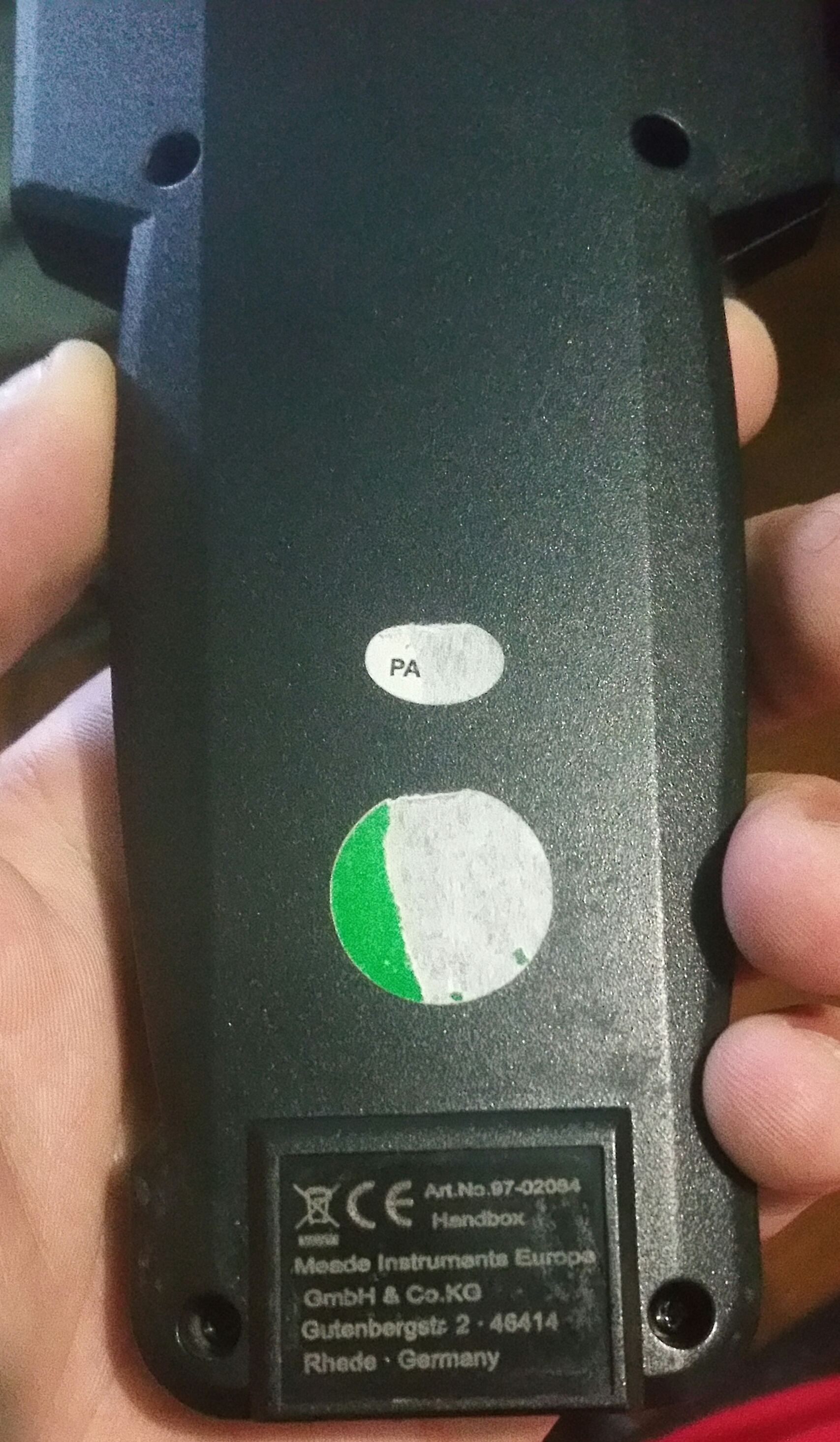

le dos de la raquette , des réference y sont marqué mais rien d'utile à première vue !







Autotstar est marqué nulle par dans la raquette !

[Bedros]

La raquette fonctionne peut etre mais le module de liaison PC de la raquette a pu subir des dommages.



Il me semble que meade ne fait que de l'autostar non?



Bref ok donc ton RJ a bien les fils inversés d'apres les schemas. Tu dois donc mettre les fils sur ton DB9 comme sur la toute premiere image que tu as posté. Et sur ton RJ tu dois mettre le marron (connecteur face a toi et languette dessous) sur le pin 4 a droite (5 sur DB9), le bleu sur le 2 du RJ et sur le 2 du DB9, et le rouge sur le 1 (gauche) du RJ et 3 du DB9

[olivdeso]

EDIT : correction. Je viens de voir à la page précédente que ça se connecte avec cartes du ciel donc le câble est bon.



par contre je vois ascom / meade. -> prends plutôt LX200 sans ascom i.e. le LX200 de cartes du ciel en natif.

Modifié 22 décembre 2016 par olivdeso

[Bedros]



le convertisseur usb/RS232 est bien installé et le port est bien le meme que dans les logiciels !







Il l'a déjà fait ça. Mais c'est vrai que dans certains cas le forçage sur COM1 peut s'avérer nécessaire bien vu (quand les fils sont dans le bon ordre lol)

[DORION]

espérons que aucun mal à était fait !!

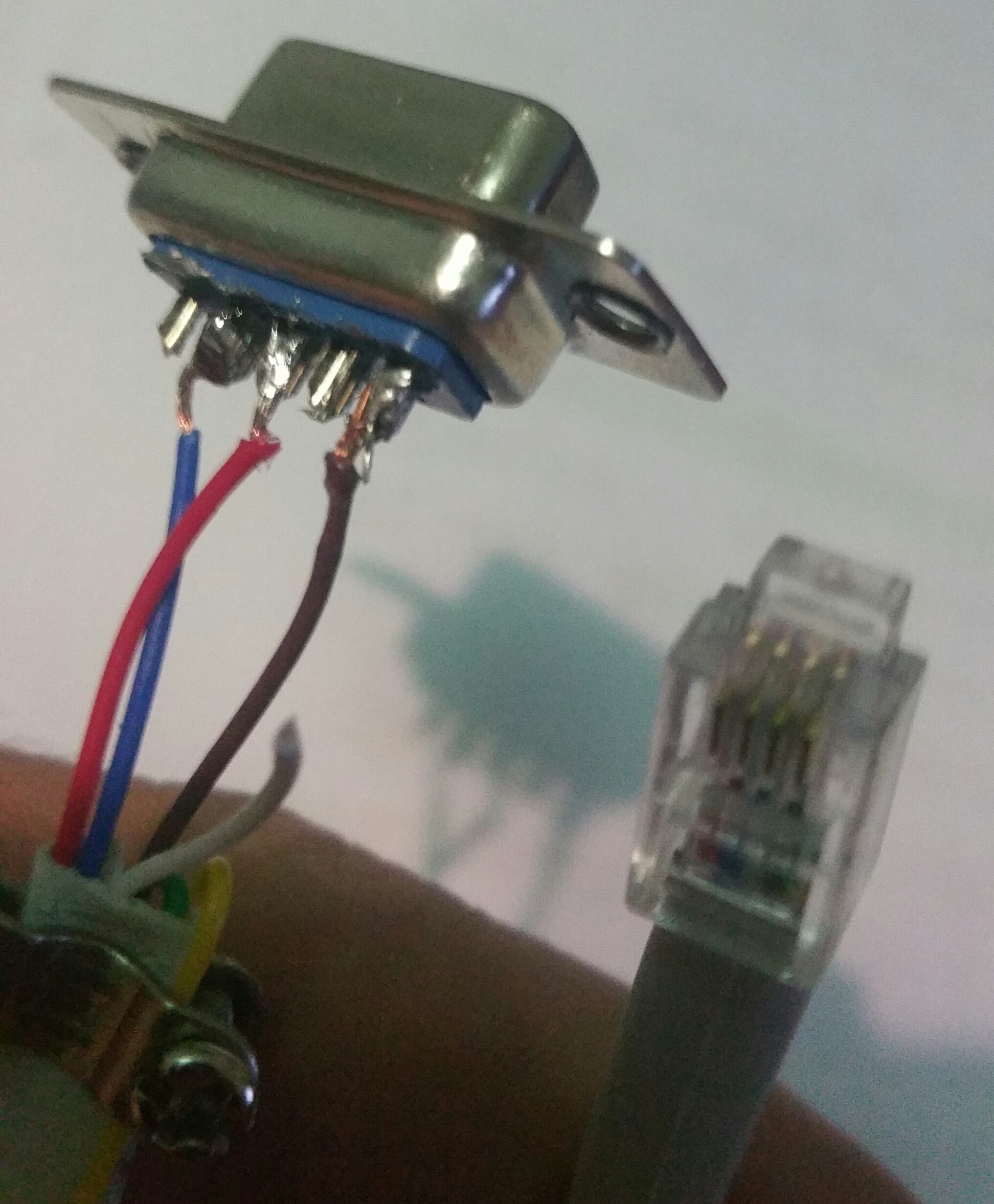

Voila le câblage selon tes infos :





hello olivdeso , oui j'ai bien parametrer le port com qui est sur 1 actuellement , j'ai même essayé avec d'autre le 2,3,4,5 ... mais rien



et évidement j'ai entré le même port com sur le logiciel , stellarium ou carte du ciel



j'ai déja essayé avec le LX200 mais ce n'a pas l'air compatible !





je refait des essai avec le nouveau cablage , résultat dans quelque minute...

[Bedros]

Oh punaise ça sent la soudure de la dernière chance et du ras le bol lol. Bon j'espère que ça va marcher.

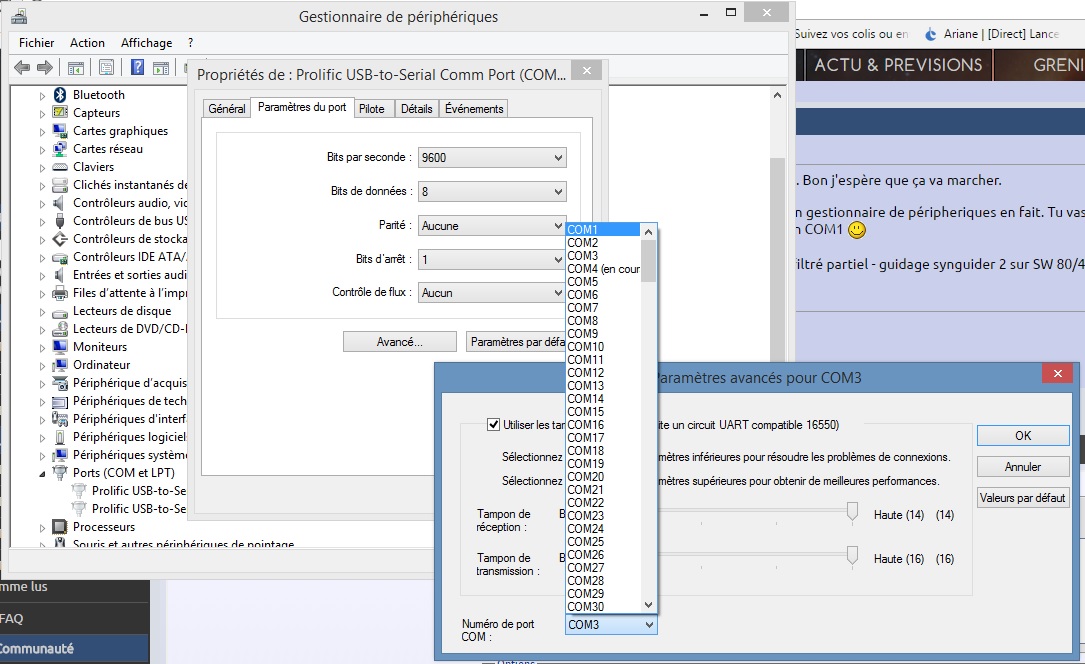

Ce que Olive dit c'est qu'il te faudrait essayer de forcer le port dans ton gestionnaire de péripheriques en fait. Tu vas sur le port com, tu développes, bouton droit propriétés sur celui qui est actif, parametres, avancés et tu le passes en COM1



Modifié 22 décembre 2016 par Bedros

[DORION]

OUI RAS LE BOL !!!!! c'est pire ça me fait comme au tout début !!! meme pas de connection sur carte du ciel !!!





je croie que mon 43 va envoyé en orbite la monture , quel galère !!!!!!

c'est très décourageant!

[DORION]

ce réglage de port com est fait depuis le debut ! j'ai bien forcer le port com 1

[Bedros]

Mon pauvre je compatis... Donc c'est bien un souci de cablage. Celui la n'est pas bon, et celui d'avant fonctionnait a moitié, il permettait au moins la connexion. essaye donc le 2eme shema (DB9 inchangé et le marron en 2 sur le RJ, le bleu en 1 sur le RJ et le rouge en 4 sur le RJ. Pense à ne pas prendre le pilote ascom mais le LX.



Si tu mets le pilote ascom il te faut telecharger la plateforme ascom si c'est pas deja fait.

[DORION]

j'ai bien la plateforme ascom 6.2 .



allée pour la "énième" fois je refait le câble comme ci dessous



es ce bien cela Bedros?



"un jour peu être la monture prendra vie au travers d'un clic de souris , qui sait ?.....

[Bedros]

Tu l'avais pas fait comme ça tout a l'heure?

[DORION]

Bah !!!... non ! actuellement j'ai celui la de câblage :





c'est celui d'origine .





le fer à souder chauffe , je cable selon le schéma dit juste au dessus

[Bedros]

Ben non justement c'est a l'envers sur le connecteur RJ la. Pfiouuu pas facile.



Bon sur cette photo ton RJ a droite comme il est posé, le pin 1 est a droite et le pin 4 est a gauche.



Le DB9 il faut pas le toucher, en 2,3 et 5 comme ça c'est bon

[Bedros]

Donc toujours comme ton connecteur RJ est posé ur la photo, le marron doit etre a l'opposé a gauche. Le rouge completement a l'opposé a droite et le bleu en 2 (donc en 3 sur ta photo) la ou actuellement c'est vide.

[Bedros]

Et sur le 2eme schema DB9 toujours pareil et sur le RJ bleu en 1 (completement a droite sur ta photo) le rouge en 4 (completement a gauche sur ta photo) et le marron en 2 (l'avant dernier a droite sur la photo) on va y arriver XD

[DORION]

Houla , je suis perdu !!!

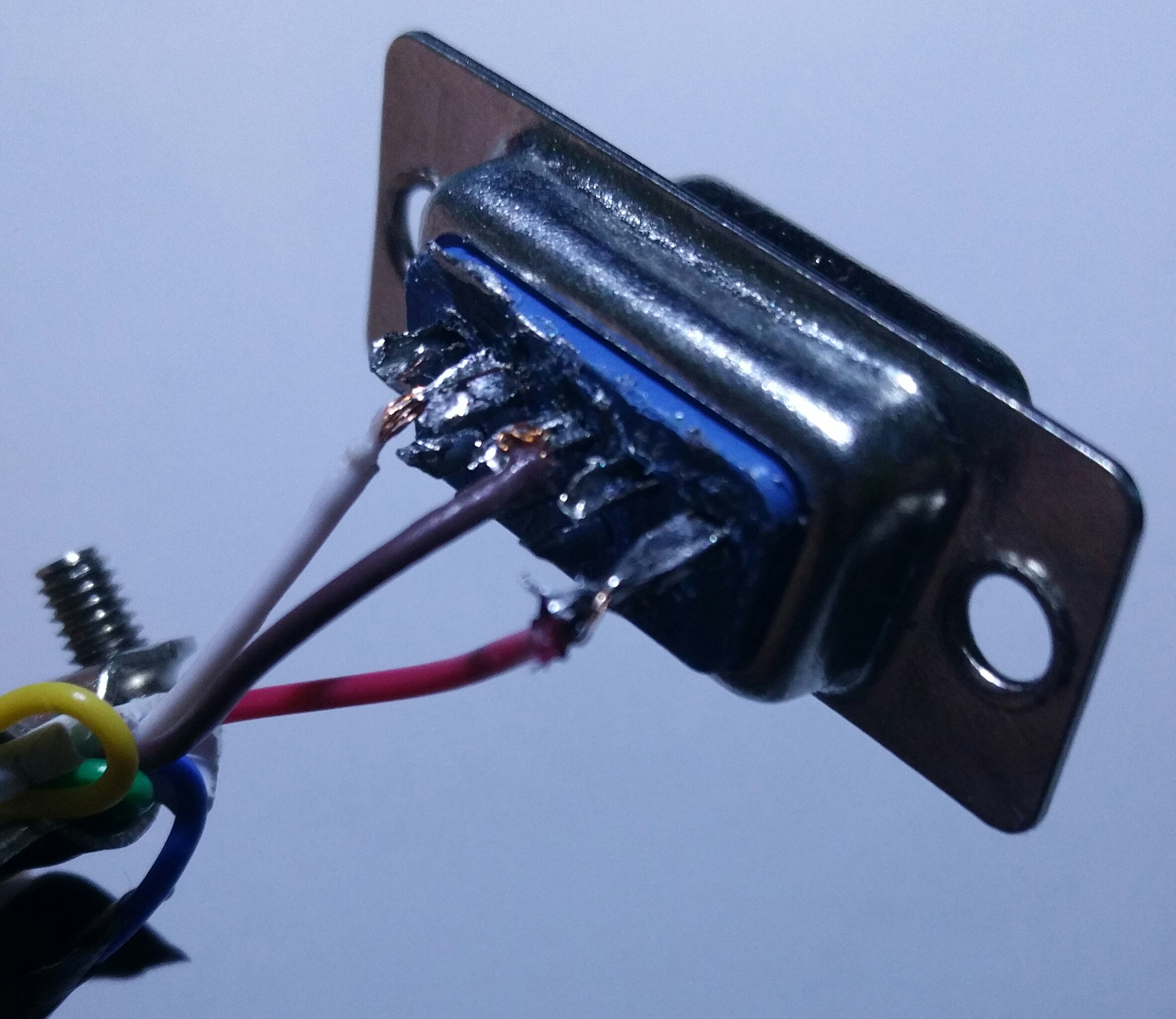

bon voila le cablage que je viens de faire es ce bien ça ?

[Bedros]

Euh non ça c'est le connecteur DB9 il ne doit pas changer de la photo que tu as mise tout a l'heure. Bleu en 2, rouge en 3 et marron en 5. C'est sur le connecteur RJ que tu dois changer l'ordre juste en declipsant et reclipsant.



Commence a faire une drole de tete ton DB9, tu utilises un chalumeau?

[sebdu31]

Bonsoir,

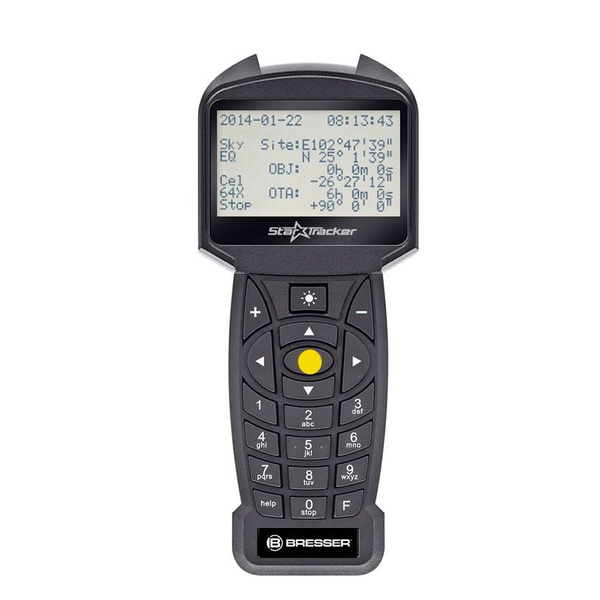

Je crains qu'il n’existe pas de pilotes informatiques encore développés pour cette raquette, il me semble que c'est la même que celle qui équipe les montures besser exo 1 et 2.





si c'est le cas je te confirme que c'est pas ton cable qui merdouille ... mais le pilote qui n'existe pas.

[DORION]

aucun pin est vide ! il est cablé sur ses 4 pin , il est juste blanc ! il est en 2 sur la photo du DB9 au dessus.



ok pour le cablage suivant : Bleu en 2, rouge en 3 et marron en 5 pour le db9



sebdu31 : pourtant il est écrit que le pilotage pc est possible ! ! ! très teès Mizzzaar tout ça lol

[sebdu31]

Cf doc de la raquette Page 20



http://www.bresser.de/out/media/c289cefe6f91f173f0c7982c87fd1da8.pdf





Je n'ai pas choisi ce modèle de goto à cause de cela.



Oui le pilotage est possible ... le port existe ... mais pas encore le pilote pour windows/mac/linux

[Bedros]

Bah toutes façon le blanc va nulle part alors tu peux le virer.



Ah ce serait balot que ça ne puisse pas se faire seb ... Mais ça expliquerait tout.

[DORION]

sebdu31 , tu vient d'anéantir une journée de dure recherche , c'est pas ta faute , et mercie de l'info ! j'aurai pu chercher encore longtemps ....



seul solution , j'attend la réponse du vendeur qui va ce renseigner à la source , on verra bien ....





merci pour votre aide , c'est sympa de votre part de prendre le temps pour un debutant:rolleyes:

[sebdu31]

désolé pour toi Dorion ... mais comme c'est le même fabriquant je pense que c'est la même raquette ...

[Ryo]

Salut Dorion

Faut croire que pour ta raquette cela ne soit pas possible pour le moment et cela ne sera certainement pas prévu dans un avenir proche. Et vu la mise en garde dans la doc de Sebdu31 concernant le branchement sur ce port à ta place je ne poursuivrait pas les essais.

http://www.bresser.de/out/media/c289cefe6f91f173f0c7982c87fd1da8.pdf



Vu que cela ne fonctionnait pas avec stellarium qui pour moi était le mieux paramètré.

Tu verras une fois bien habitué à la raquette tu trouveras la commande par pc un gadget.

Tu pourras certainement revendre au moins l'adaptateur USB rs232, pour le câble se sera difficile vu que le rj6 n'est pas bien câblé.

A+

Modifié 23 décembre 2016 par Ryo

[DORION]

Bonjour , bon j'ai eu la réponse du constructeur , il n'y a pas de pilote pour cette monture , mais pour d'autre monture qui utilise cette raquette c'est possible .



le sujet est donc clos .





merci pour votre aide . A+ sur le forum
