Strock 200 en construction :)

[chatbleu54]

Il y a 17 heures, Séb... a dit :

Bon, faut que je vous avoue un truc, j'arrête l'astro et le bricolage, je me suis trouvé une nouvelle passion.... LE TRICOT !

Super, tu vas lui tricoter une belle jupe ...

[JMDSomme]

Salut,

c'est super propre ton scope.

En regardant les photos j'ai cependant un détail à te proposer.

Le plateau de protection du miroir, si tu le perces pour que les vis de fixation des cales s'y encastrent et qu'il appuie sur les taquets alu, il peut participe à la sécurisation du miroir.

Sous réserve que:

tu élargis un peu le plateau si nécessaire et tu le maintiens par vissage sur des cales en bois solidaires du fond de caisse (collées vissées)  cf. la vis laiton sur la photo.

[vodaret]

Bonjour, félicitations pour cette belle construction, ainsi que pour l'intérêt et la clarté des détails que tu nous donnes dans cette discussion. Merci.

Je fais partie d'un club (Matheysine Astronomie) en Isère et nous avons un miroir en très bon état de 200/1200 récupéré sur un télescope détérioré. J'ai l'intention de me lancer dans la même opération que toi, question : est-ce qu tu as réduit les cotes de l'ensemble de la construction pour tout adapter, ou est-ce que tu es resté sur les plans du Strock 250 ?

Bon ciel,

Alain



[Séb...]

Hello,



Désolé pour l'attente mais j'ai pas mal de boulot en ce moment... 🤔



Alors dans l'ordre :



Le 19/11/2018 à 15:26, chatbleu54 a dit :

Super, tu vas lui tricoter une belle jupe ...



Et non pas de jupe avec les aiguilles, mais je vais essayer de m'en servir pour faire les tiges de réglage du miroir primaire 🙂



Le 19/11/2018 à 17:36, JMDSomme a dit :

Salut,

c'est super propre ton scope.

En regardant les photos j'ai cependant un détail à te proposer.

Le plateau de protection du miroir, si tu le perces pour que les vis de fixation des cales s'y encastrent et qu'il appuie sur les taquets alu, il peut participe à la sécurisation du miroir.

Sous réserve que:

tu élargis un peu le plateau si nécessaire et tu le maintiens par vissage sur des cales en bois solidaires du fond de caisse (collées vissées)  cf. la vis laiton sur la photo.



Merci, j'essaye d'être propre 🙃

J'ai réfléchi à ce même genre de système d'attache pour la protection du primaire, mais ça me posait trop de problème. Élargir la protection m’empêcherait de ranger la cage du secondaire car lors du rangement, la cage prend appuis sur les cales du miroir, mais un niveau en dessous des vis des taquets... Un effet je pense de la réduction pour un 200 mm...





Le 24/11/2018 à 16:01, vodaret a dit :

Bonjour, félicitations pour cette belle construction, ainsi que pour l'intérêt et la clarté des détails que tu nous donnes dans cette discussion. Merci.

Je fais partie d'un club (Matheysine Astronomie) en Isère et nous avons un miroir en très bon état de 200/1200 récupéré sur un télescope détérioré. J'ai l'intention de me lancer dans la même opération que toi, question : est-ce qu tu as réduit les cotes de l'ensemble de la construction pour tout adapter, ou est-ce que tu es resté sur les plans du Strock 250 ?

Bon ciel,

Alain





Merci beaucoup ! 😀

Oui en effet, j'ai réduis les cotes en prenant les formules des plans. Ça fonctionne plutôt bien sauf pour la hauteur des haches de l'angle V... Les haches étaient positionnées trop bas et le cul de la caisse du primaire butait contre le fond de la valise... Du coup, il a fallu boucher les trous, remonter le tout et vérifier que tout passait... Après ça fait 2 ans que je suis dessus donc je n'ai plus en mémoire tous les problèmes que j'ai pu rencontrer mais de manière générale, quand on réduit faut savoir s'adapter et trouver des solutions en fonction du gabarit de l'engin...

Bon courage et n'hésite pas à partager, ça aide énormément et ça motive 😉



Sinon, de mon coté, je n'ai pas fait grand chose depuis la dernière fois, si ce n'est de couper toutes le surplus des vis de l'accastillage qui dépassé à l'intérieur de la valise...



Prochaine étape, faire les tiges de réglages du primaire et faire un support pour le telrad, le support fourni est trop gros.



@ bientôt ! 😀

[vodaret]

Merci, je vais mûrir tout ça, pas trop longtemps, et je vais me lancer, à bientôt, Alain

[louisspaul]

Bonjour🙂



Pour le Telrad , sur le Strock , ça prends de la place ....

J'ai mis un Quickfinder sur le mien....C'est le meme principe , mais gain de place et ça rentre dans le valise.

De plus moins sensible à la buée



Bon ciel

[Séb...]

il y a 57 minutes, louisspaul a dit :

Bonjour🙂



Pour le Telrad , sur le Strock , ça prends de la place ....

J'ai mis un Quickfinder sur le mien....C'est le meme principe , mais gain de place et ça rentre dans le valise.

De plus moins sensible à la buée



Bon ciel



Hello,

J'ai écrit telrad mais mon chercheur est un quickfinder 😉 J'ai écrit trop vite.



Par contre les supports proposés sont trop gros... Si j'en fixe un, la cage du secondaire ne rentre plus. Je vais en faire un en alu plus fin, et ça va passer 🙂

[chatbleu54]

Oui et le Quickfinder est plus léger que le Telrad !

[Séb...]

Yep,



J'ai eu un peu de temps ce matin... 🤗

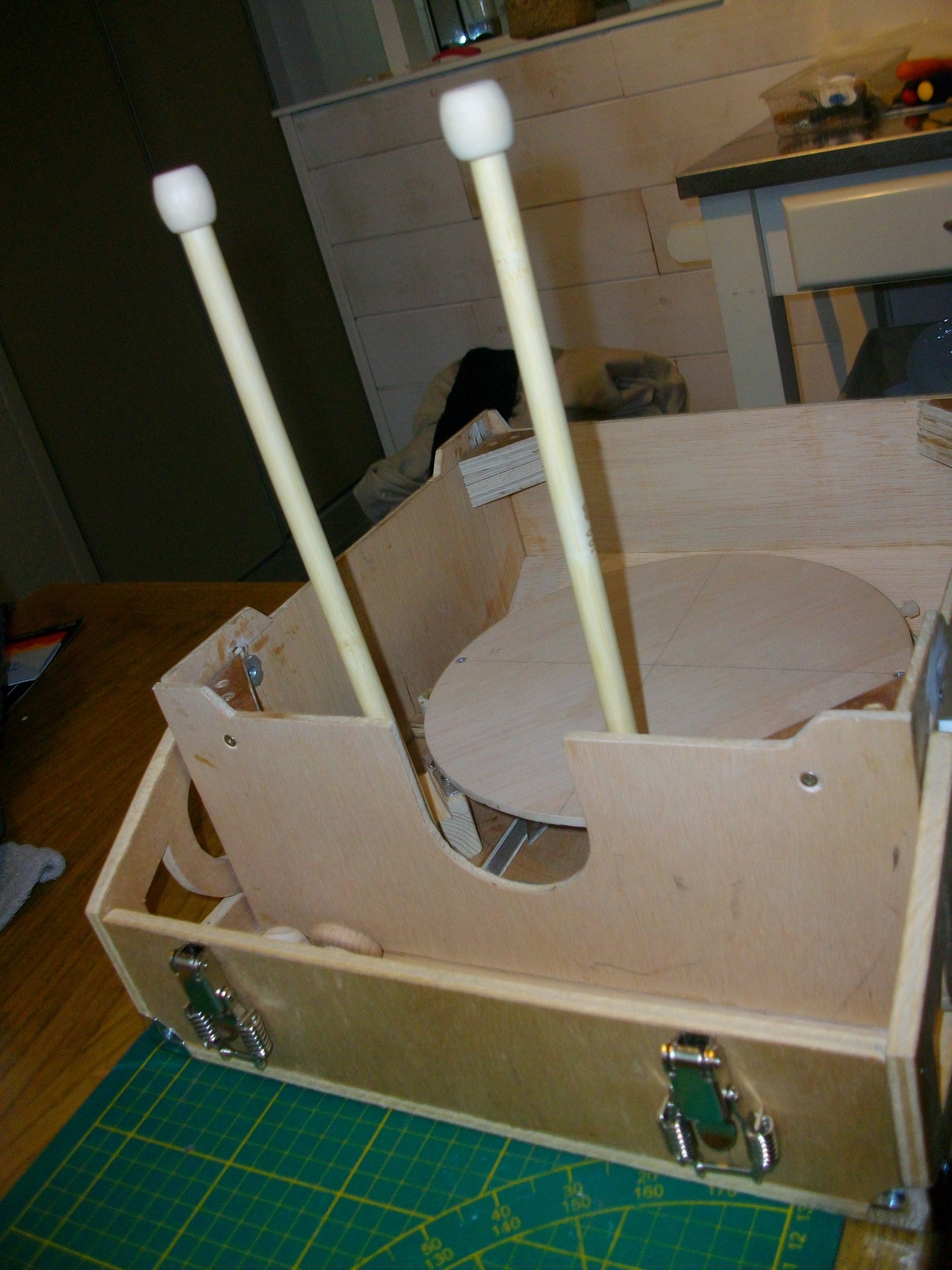

Du coup voilà, pour faire des tiges de réglage pour le primaire, il faut :



- 2 aiguilles à tricoter en bois (diamètre 1cm)

- 1 clé BTR

- une scie

- une perceuse visseuse...

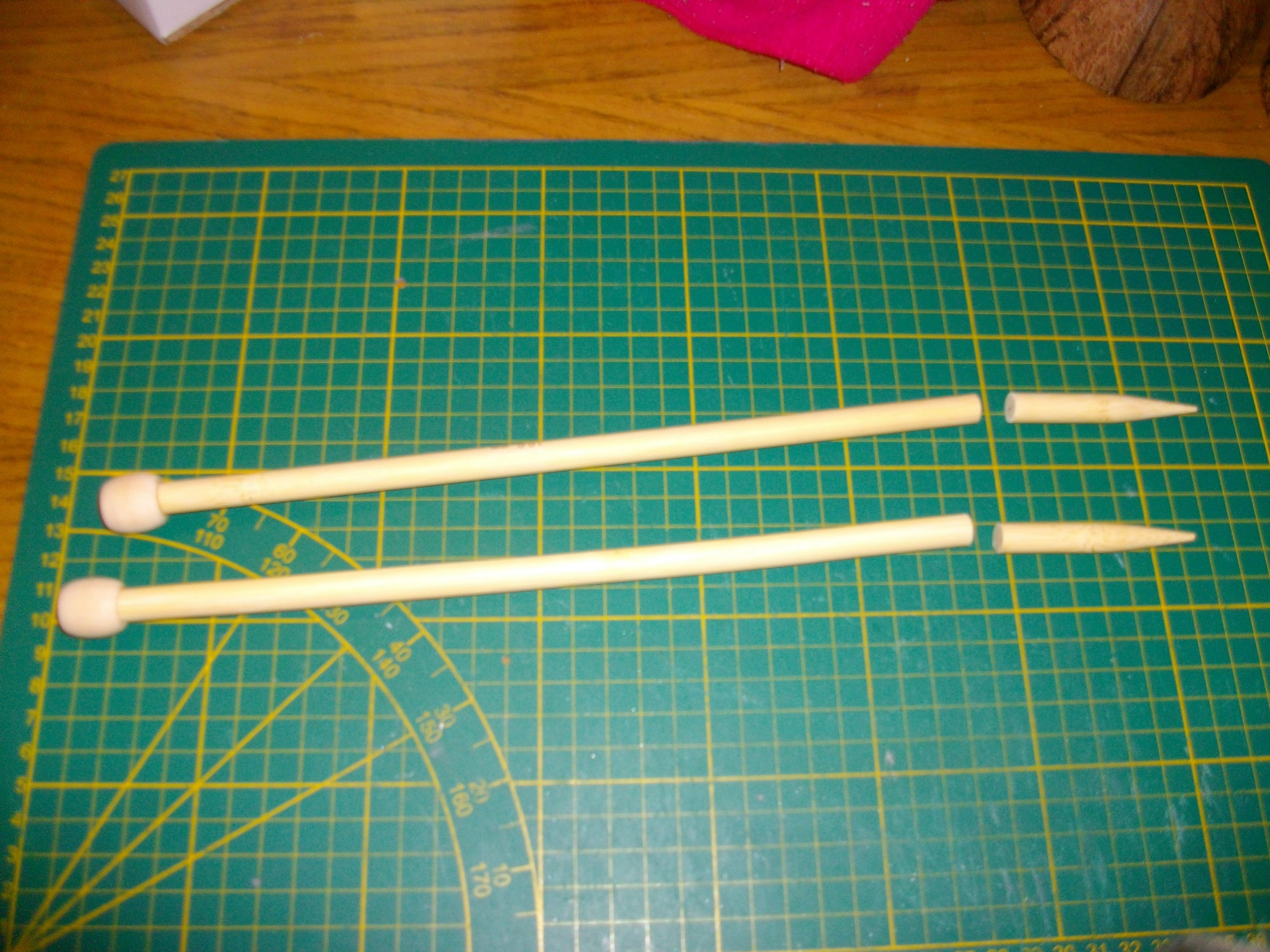

On commence par couper les aiguilles à la longueur souhaitée. Moi j'ai fait en sorte que ça rentre dans la valise 😎

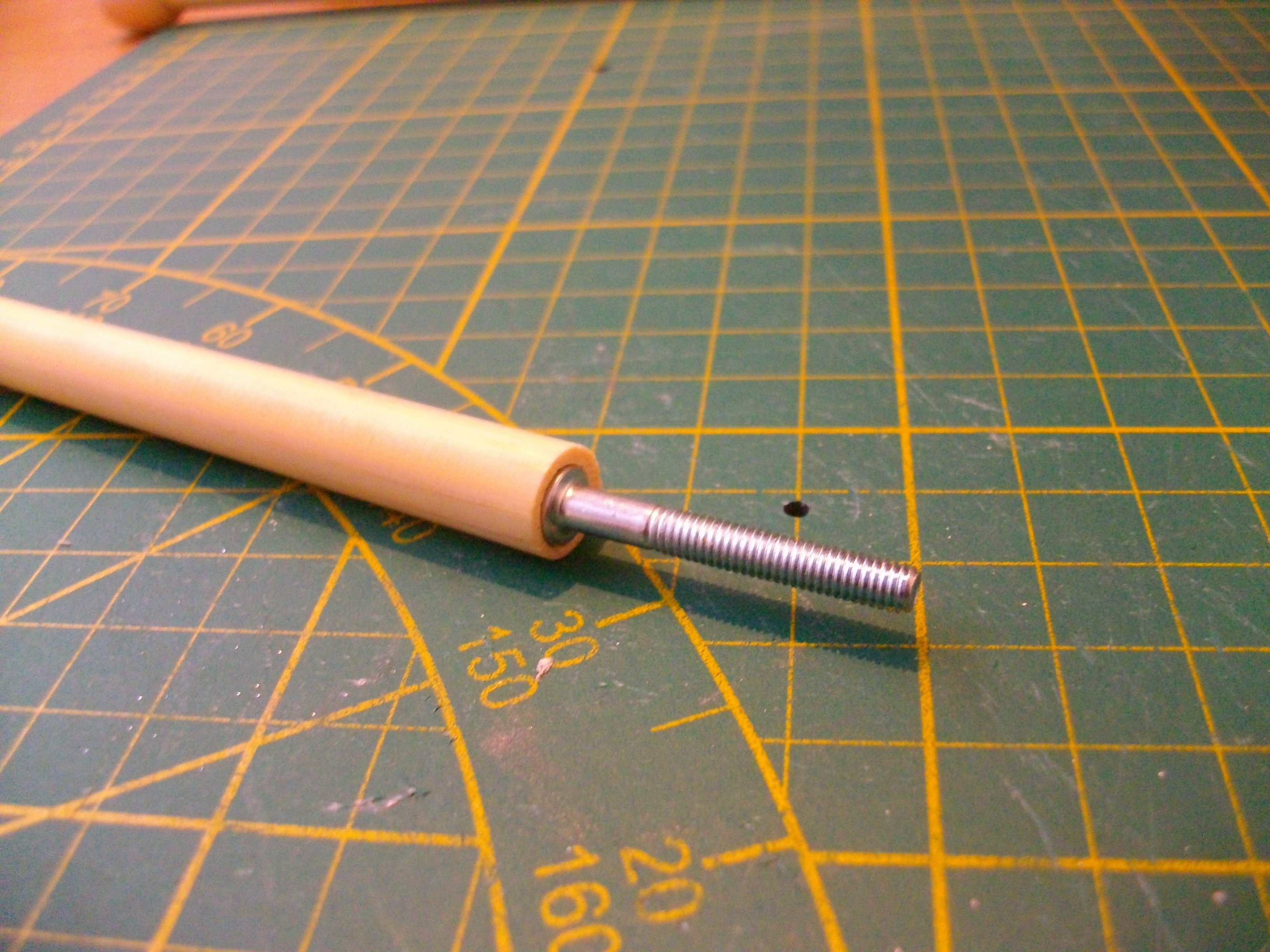

On prend le plus long bout hein !!!! On le perce au centre avec un foret assez fin (attention opération plus difficile qu'il n'y parait !!!). Ce trou va servir de guide. On reperce avec un foret possédant un diamètre équivalant à la clé BTR. On re-reperce une 3ème fois  mais pas trop profondément avec un autre foret aussi large que la tête de vis. On coupe deux morceaux de la clé BTR (environ 1 cm). On prend une vis sur laquelle on dispose un bout de clé ! On y met une pointe de colle sur l'extrémité (de la clé, pas de la vis heinnnn !!!!) 🙂 et on enfonce le tout jusqu'à la base de la tête de vis.

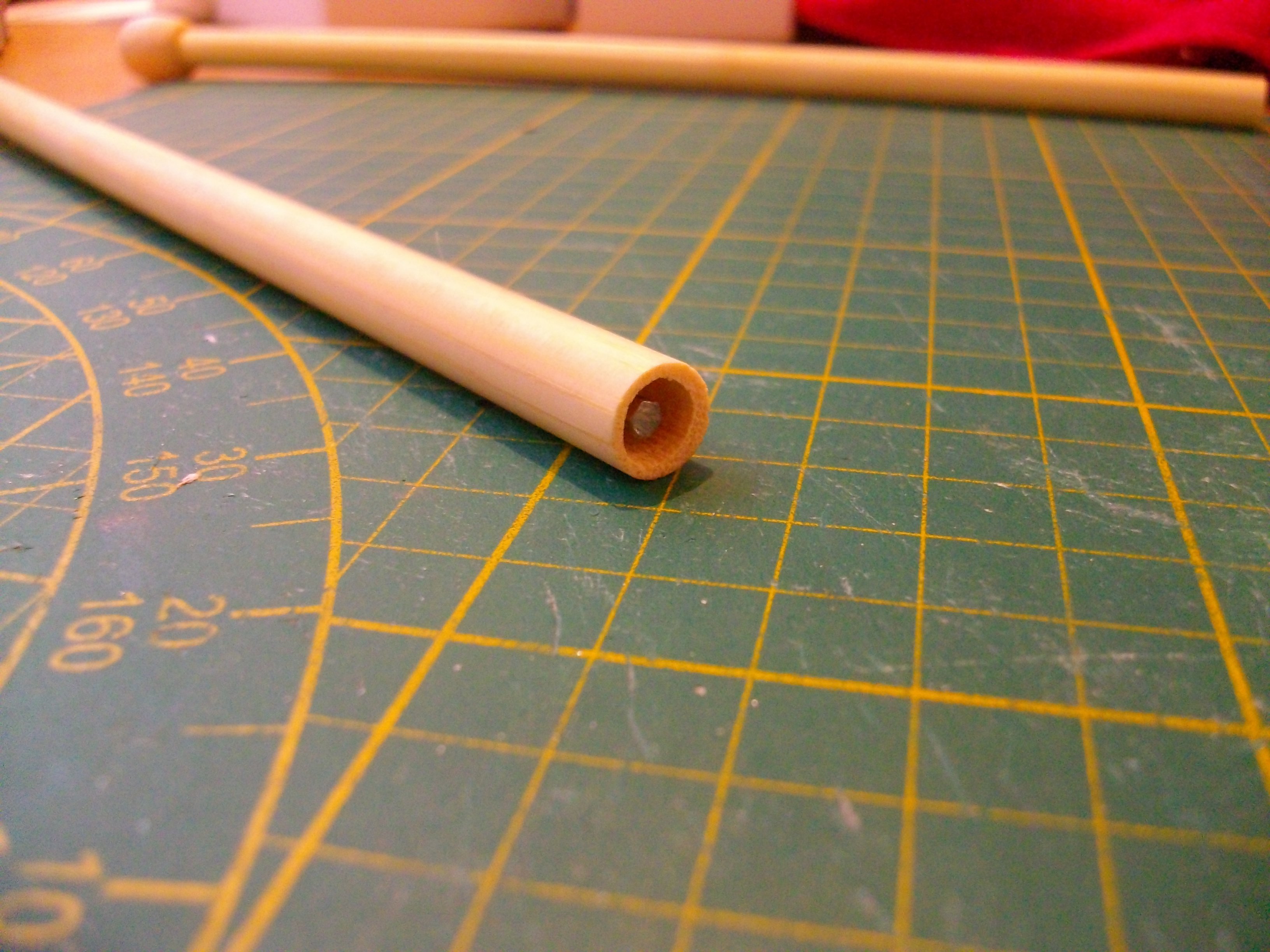

On retire la vis et on obtient ceci :

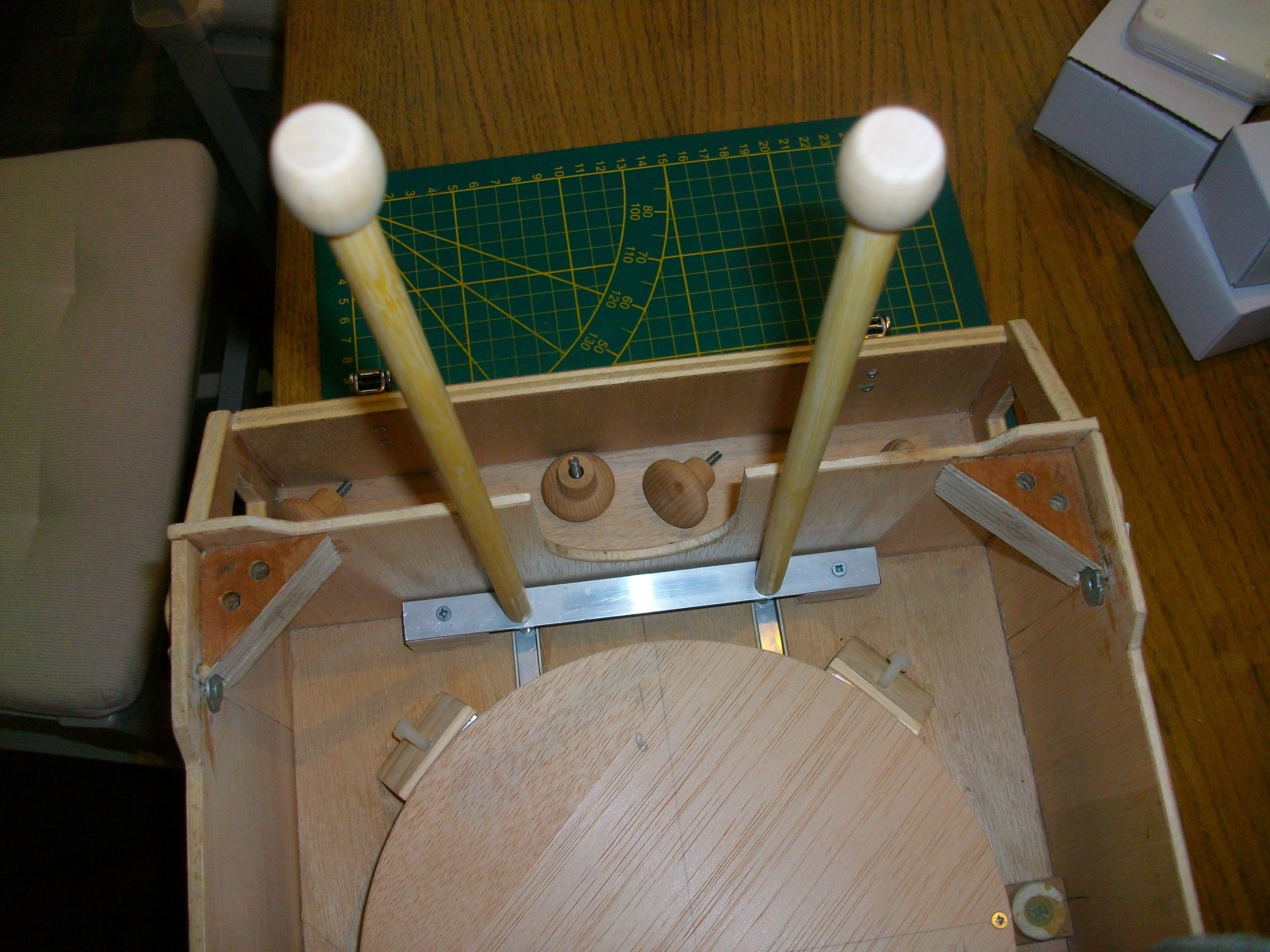

A faire en deux exemplaires 😄







Voilà voilà ! Je vais probablement cercler d'adhésif l'extrémité de la tige pour renforcer car comme j'ai eu du mal à centrer le trou... (pas de vanne siouplé... 😉 )



@ bientôt !

Modifié 27 novembre 2018 par Séb...
Aïe une faute !

[chatbleu54]

WOW ! Joli !!!

[Séb...]

il y a une heure, chatbleu54 a dit :

WOW ! Joli !!!



Merci ! 🙂

[Chtit Bilou]

Bien joué pour le tricot Seb !

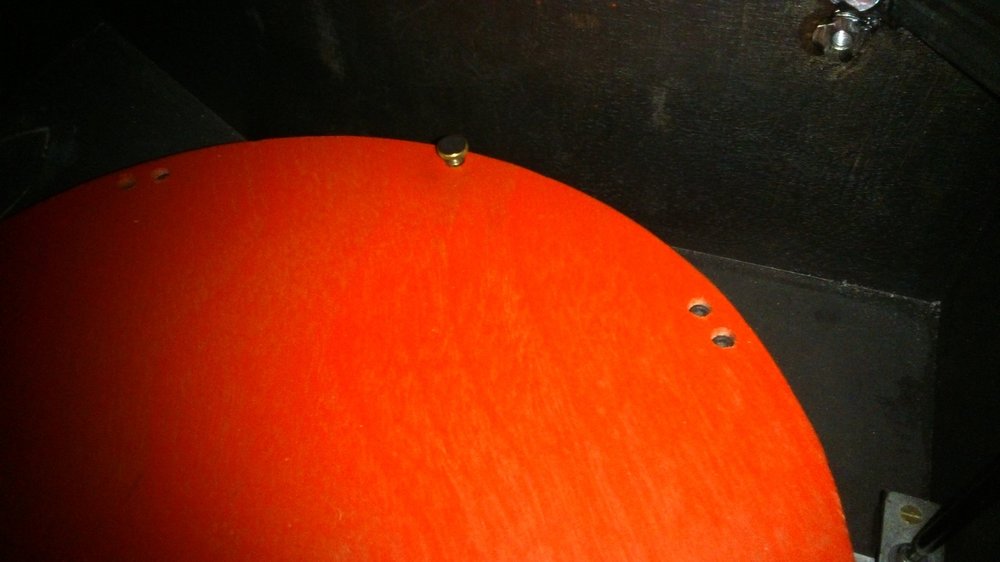

C'est à ce stade de la construction que je me suis posé la question de la peinture : dois-je le peindre ou seulement le vernir ?

Quel plaisir de voir les veines du bois ! Ça fait Léonard de Vinci comme avait dit ma soeur.



Mais au final, je l'ai peint en bleu nuit.



Et toi ? Une chtite idée ? ?

[JMDSomme]

Super les aiguilles!

[Séb...]

Il y a 15 heures, Chtit Bilou a dit :

Bien joué pour le tricot Seb !

C'est à ce stade de la construction que je me suis posé la question de la peinture : dois-je le peindre ou seulement le vernir ?

Quel plaisir de voir les veines du bois ! Ça fait Léonard de Vinci comme avait dit ma soeur.



Mais au final, je l'ai peint en bleu nuit.



Et toi ? Une chtite idée ? ?



Merci :-)



Moi je vais le peindre, mais j'hésite encore sur la couleur... J'aime bien le bleu nuit, la petite lunette que j'ai eu quand j'avais 9 ans était de cette couleur, idem pour le télescope offert par mes parents quand j'ai eu 14 ans... Mais ça ferait trop copier/coller avec le tien :-D



Je m'y pencherai quand je reboucherai les trous à la pate à bois ;-)

[Chtit Bilou]

Ha ha ! Aucun brevet n'a été déposé pourtant !



Soit dit en passant, c'est vrai que ça claque sa race avec de la couleur mais il faut accepter de perdre les veines du bois. C'est un choix qui m'a un tout petit peu attristé .



Bonnes réflexions !

Bon ciel !

[Séb...]

J'étais entrain de me demander... Tu as utilisé quel type de peinture ? Sur le site de Leroy Machin, il y a pas mal de choix et du coup, suis un peu perdu (glycero, la normale avec le nettoyage à l'eau, extérieur, extérieur/intérieur, protection +, ++...) ? 😛

[Chtit Bilou]

J'ai du le marquer dans le post que j'ai fait ... ché plus ! ... Ce soir, je le fouillerai. Glycéro il me semble ...

Modifié 30 novembre 2018 par Chtit Bilou

[Séb...]

Je vais y aller jeter un œil 😉

[Kekkyu]

je viens de découvrir et par la même occasion lire ton incroyable aventure, ça donne vraiment envie !

J'ai actuellement un SW 200/1000 et je me tâte depuis plusieurs semaines pour le transformer en strock (en récupérant et adaptant l'araignée du 200/1000, le PO et les miroirs) en raison de sa facilité de transport.



Quand je vois à quel point ton projet est cool, je pense que je vais sauter le pas plus tôt que prévu



Félicitations en tous cas !

[Chtit Bilou]

Je reviens de mon post ! Ouf ! Pas facile à trouver .... :

peinture glycéro à 50 euros le litre.



Je n'en sais pas plus, ça commence à faire longtemps ! 😉

[Séb...]

Merci à vous deux 😁

[Séb...]

Yo les Boys 🙂

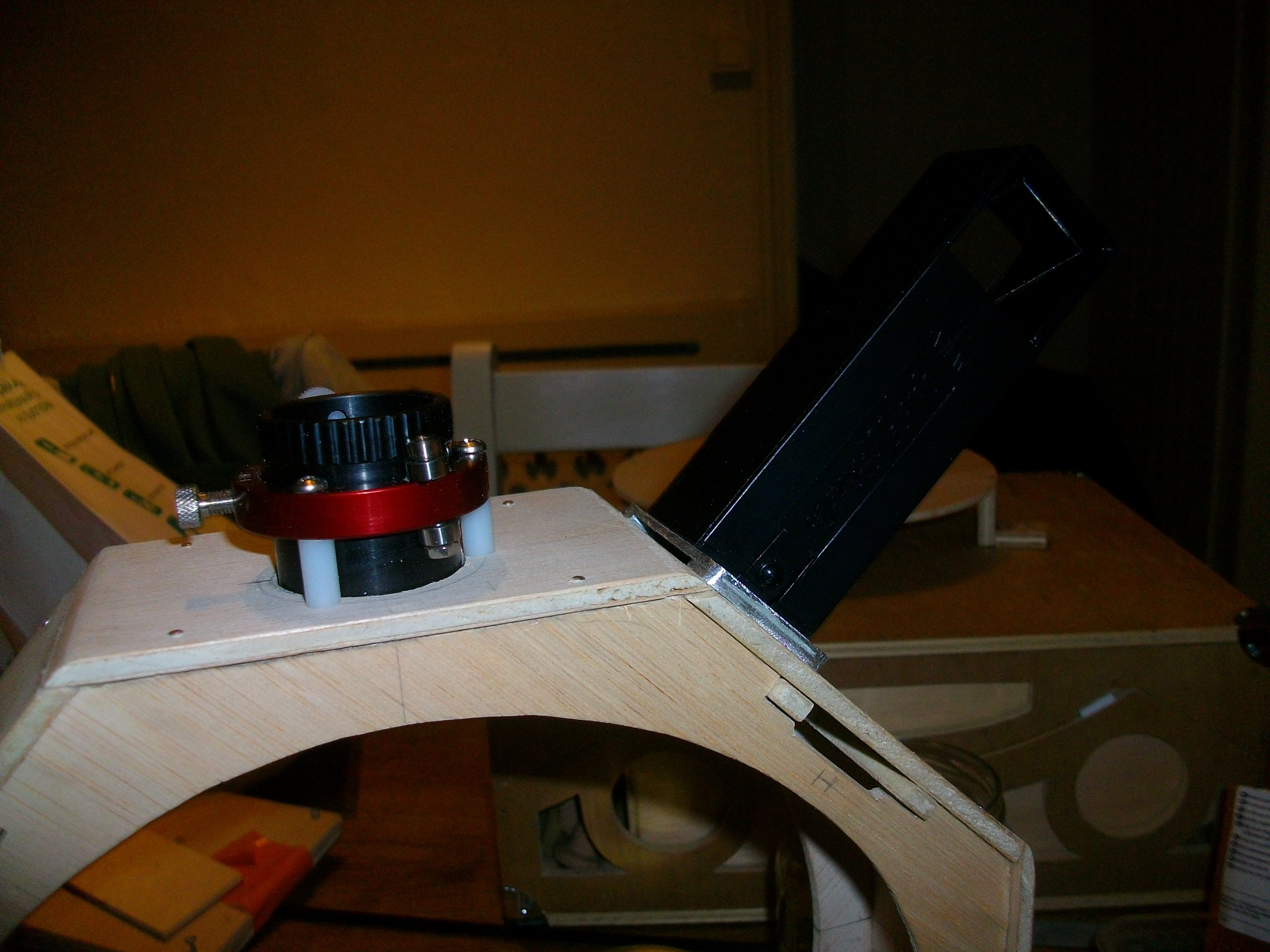

J'avais un problème de pied de chercheur. Dans la boite du Quickfinder, les deux pieds fournis étaient trop gros. En mettant le pied et le double face sur la cage du secondaire, celle-ci ne pouvait se ranger dans la valise...



J'ai donc refait un pied 🤪

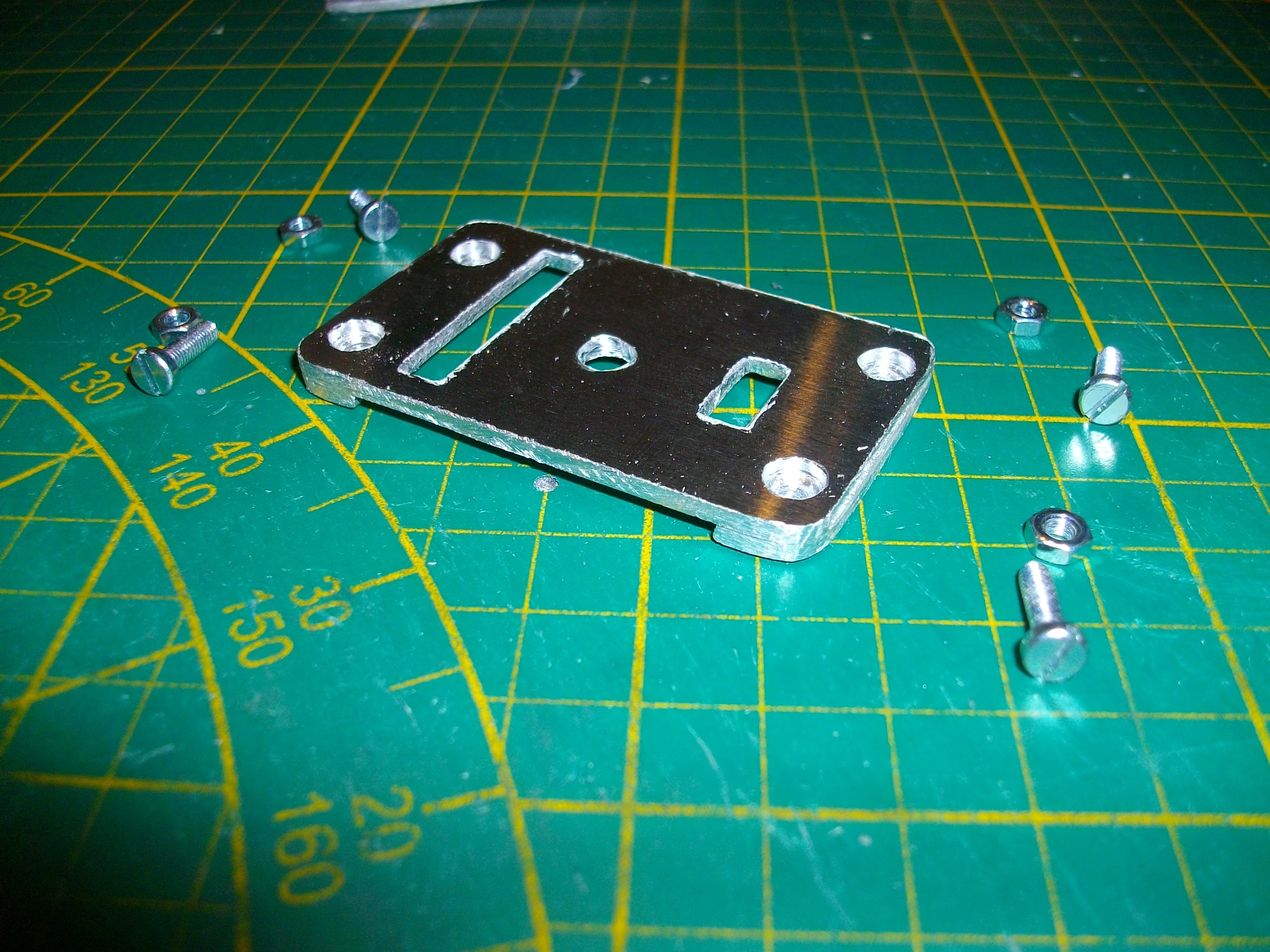

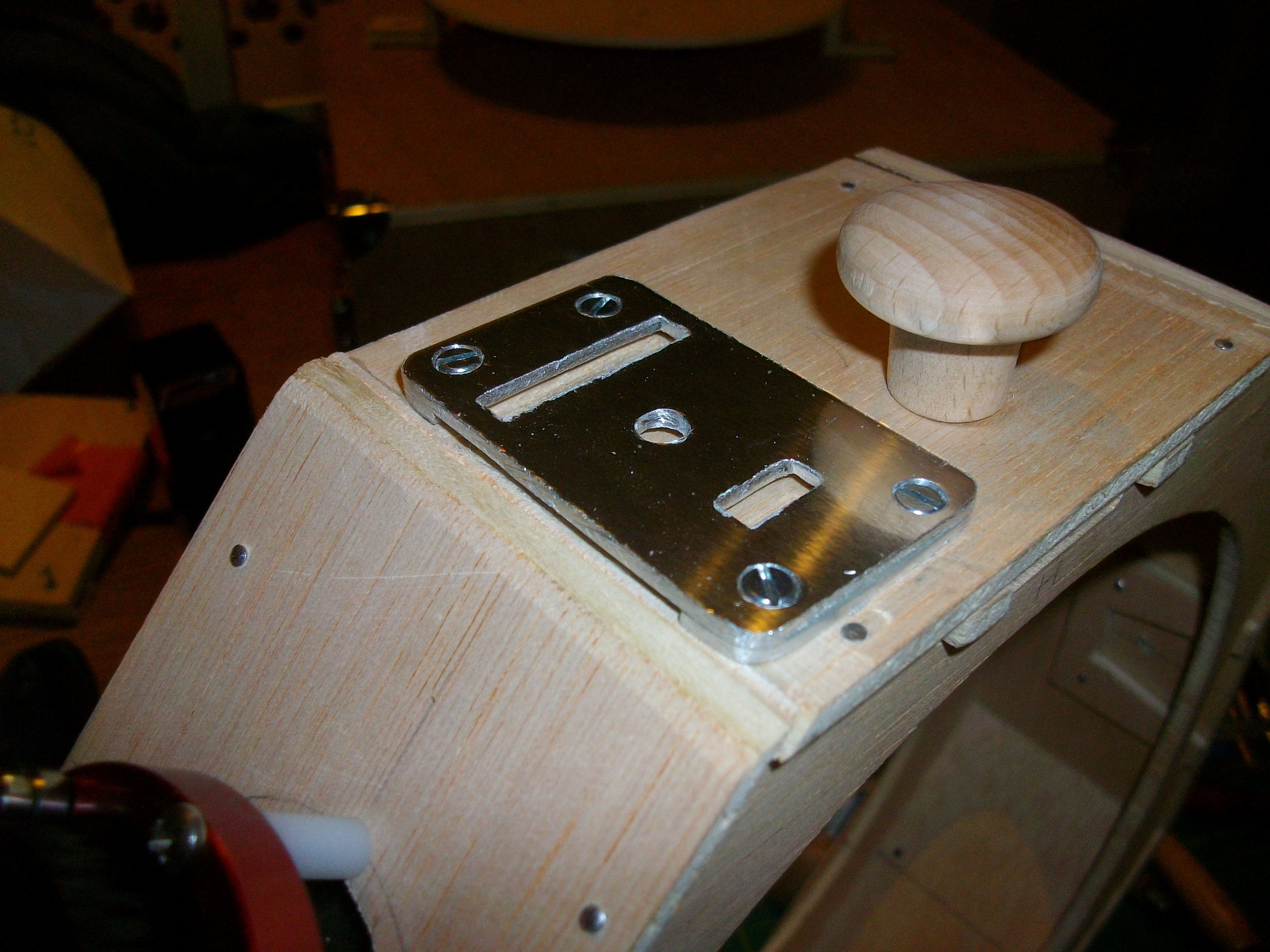

On prend une plaque d'alu de 2 mm qu'on surélève aux extrémités.





On perce, on lime... On ajuste aussi !





C'est bon, problème résolu 😎





Là, j'ai tout démonté et commencé à poser la pâte à bois... Ça sent la fin !!!!!

[louisspaul]

Bonjour 🙂



Bien joué !!!!



Sur le mien ça passait au mm....

Pourquoi ne pas avoir mis des clous "tete homme" ???

Tu pouvais les enfoncer un peu et mastiquer à la pate à bois....ni vu , ni connu....

En tout cas , ça sent bon.....................😉

[Séb...]

Le 11/12/2018 à 12:10, louisspaul a dit :

Bonjour 🙂



Bien joué !!!!



Sur le mien ça passait au mm....

Pourquoi ne pas avoir mis des clous "tete homme" ???

Tu pouvais les enfoncer un peu et mastiquer à la pate à bois....ni vu , ni connu....

En tout cas , ça sent bon.....................😉



C'est-à-dire, tu aurais cloué le pied en alu ? L'avantage des vis, c'est que c'est démontable 🙂



La pâte à bois est posée, je suis en cours de lissage 😎



Et j'ai aussi acheté la peinture !!!! 🤐 Mais tout ce que je peux dire c'est qu'il sera noir à l'intérieur de la cage et de la caisse du primaire, et l'extérieur ne sera pas bleu nuit 😉

[yves piette]

Je pense que louispaul parle des clous que tu as utilisés pour l'assemblage de la cage du secondaire (et non des vis utilisées pour l'embase du Quick Finder).

La tête des clous "tête d'homme" s'enfonce aussi dans le bois et ne se voit plus une fois que c'est mastiqué et peint ... mais c'est du détail de finition.

Il est très "propre" et la première lumière se rapproche à grands pas 😊 !!!



Je te souhaite autant de plaisir avec ton Strock que j'en ai avec le mien. Le mois passé, il était dans le haut Atlas marocain et en mars, il repart une semaine à Ténérife



Yves







[Chtit Bilou]

Il y a 5 heures, Séb... a dit :

et l'extérieur ne sera pas bleu nuit



Bé ? ?

Pourquoi ??!



C'est cool tout ça ! Enjoy !

[Séb...]

Le 11/12/2018 à 12:10, louisspaul a dit :

Bonjour 🙂



Bien joué !!!!



Sur le mien ça passait au mm....

Pourquoi ne pas avoir mis des clous "tete homme" ???

Tu pouvais les enfoncer un peu et mastiquer à la pate à bois....ni vu , ni connu....

En tout cas , ça sent bon.....................😉



Le 13/12/2018 à 18:44, Chtit Bilou a dit :



Bé ? ?

Pourquoi ??!



C'est cool tout ça ! Enjoy !

Le 11/12/2018 à 12:10, louisspaul a dit :

Bonjour 🙂



Bien joué !!!!



Sur le mien ça passait au mm....

Pourquoi ne pas avoir mis des clous "tete homme" ???

Tu pouvais les enfoncer un peu et mastiquer à la pate à bois....ni vu , ni connu....

En tout cas , ça sent bon.....................😉



Alors pour les clous, effectivement à l'époque je me suis un peu enflammé 😁 J'ai retiré tous les clous aujourd'hui et je les ai remplacé par des clous à tête d'homme 😉



Pour la couleur, j'ai dit qu'il ne sera pas bleu nuit, je n'ai pas dit qu'il ne sera pas bleu 😉

[Séb...]

Hello !!!!!!



Alors après presque 2 ans de gestation, j'ai le plaisir de vous annoncer la venue au monde de mon strock 200 !!!!!!



Alors le petit roman photo qui va bien 🙃

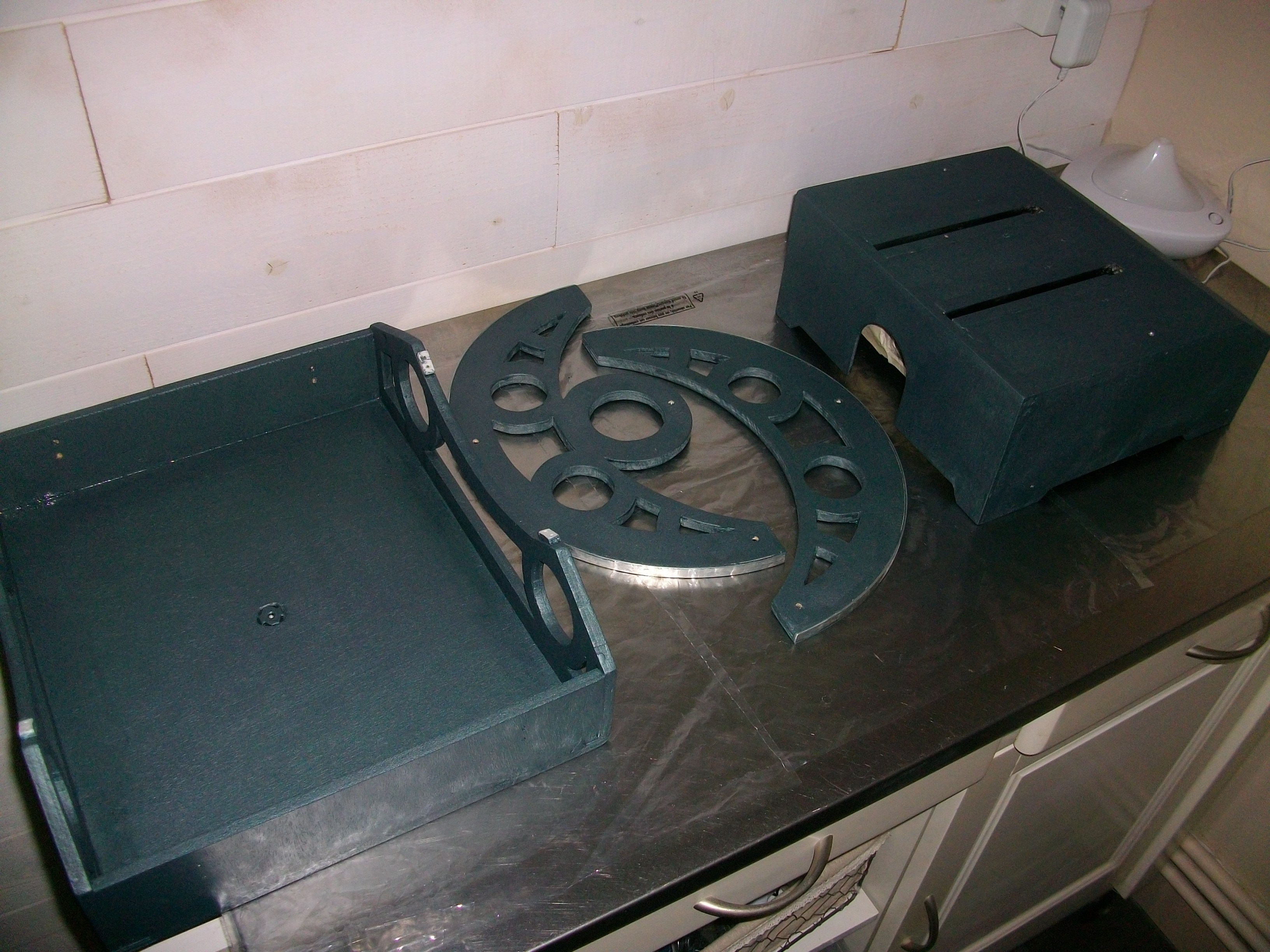

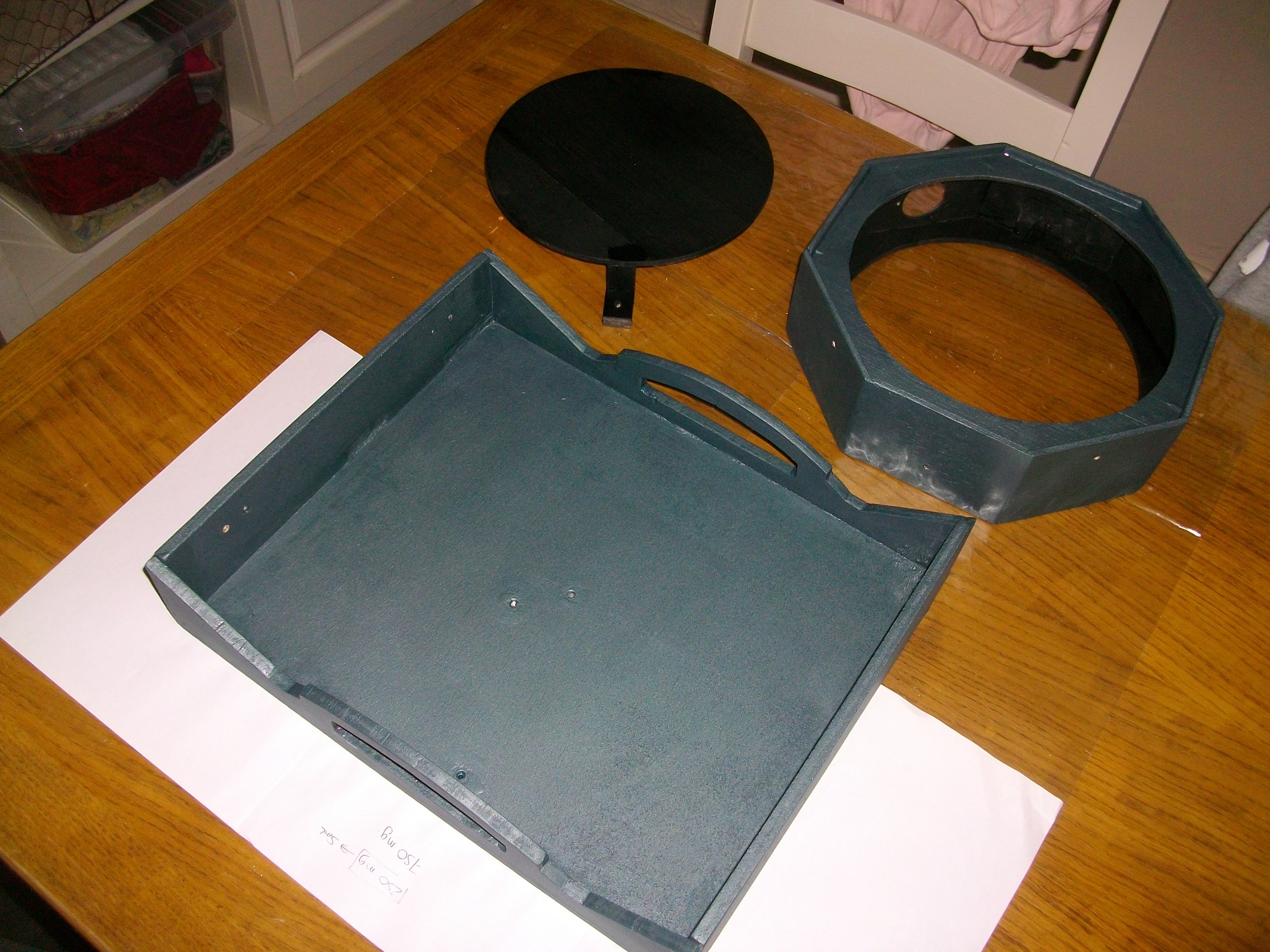

Alors pour la couleur, désolé Chtit Bilou, mais ce n'est pas bleu nuit, il est bleu métal, c'est un bleu qui tire un peu sur le vert, avec des reflets métal 😉

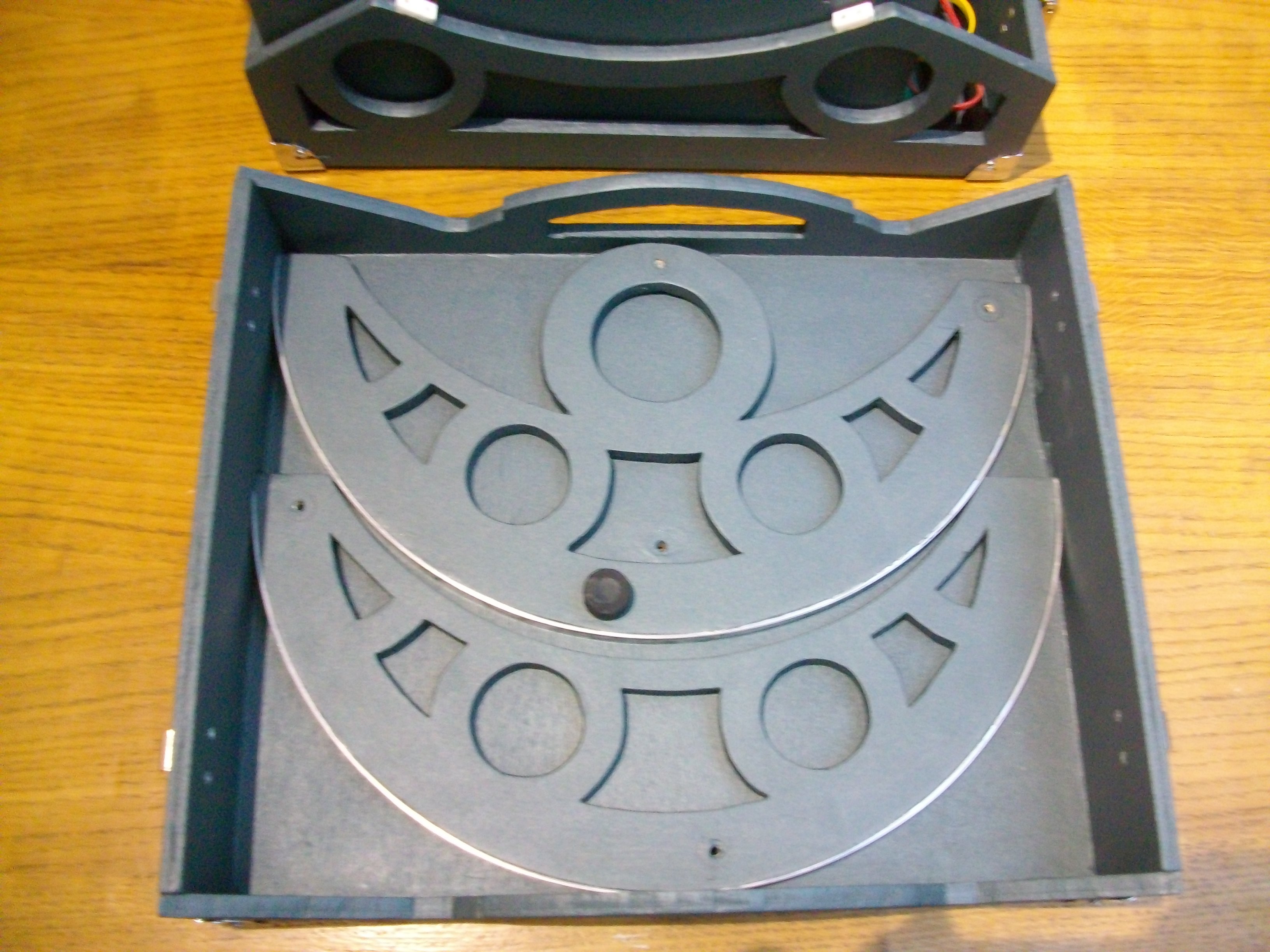

Une fois que tout est remonté ça donne ça 🤪





Alors désolé pour les photos, j'ai une tremblote, elles sont légèrement floues... 😪



Mais bon...

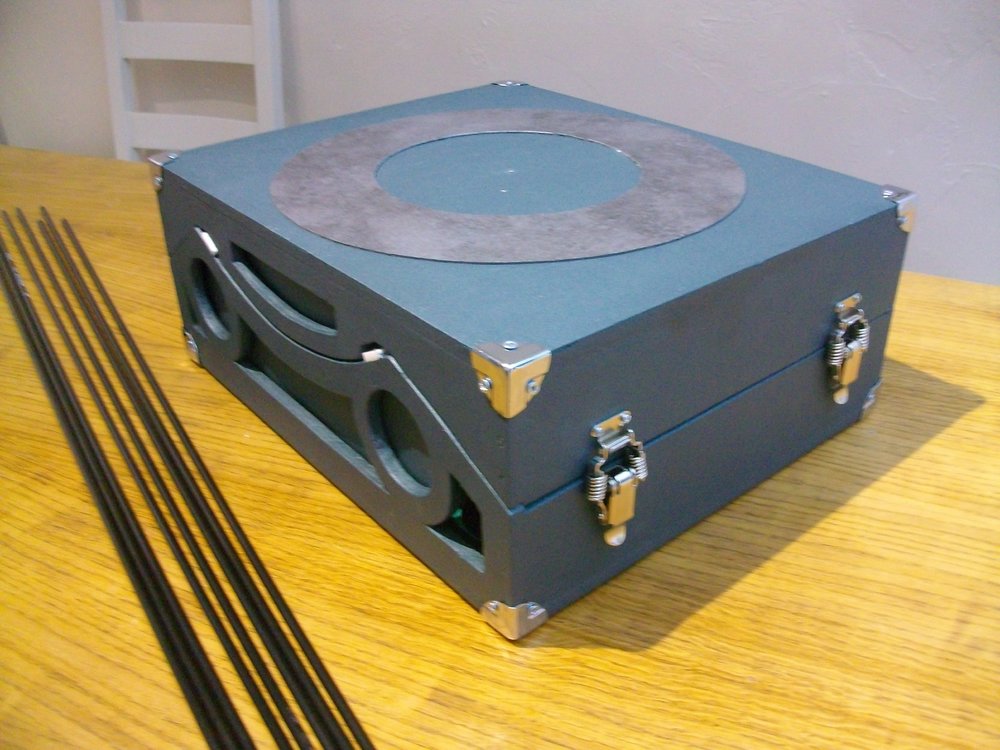

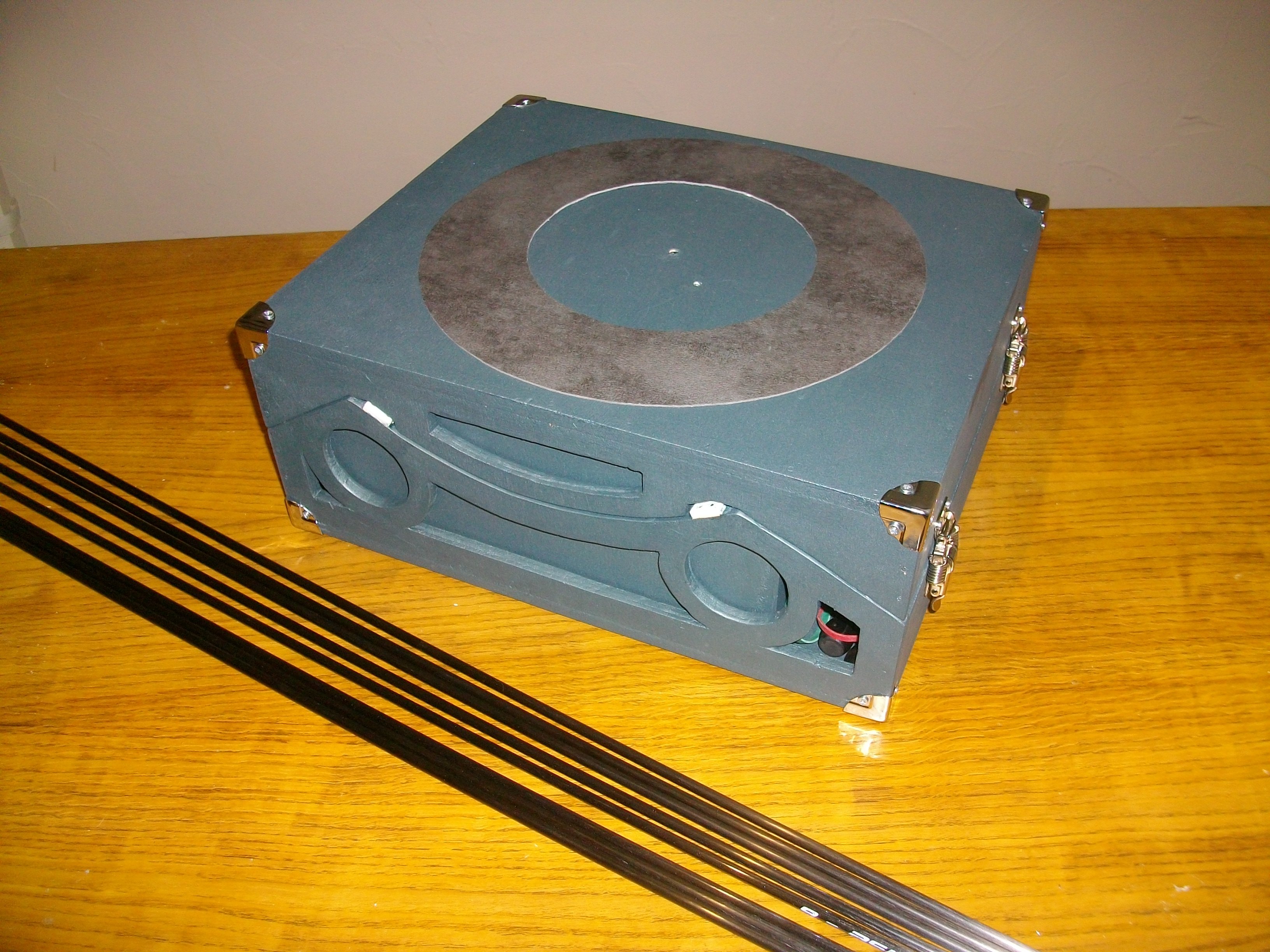

La surface n'est pas de l'ébony star mais une dalle adhésive trouvée au rayon revêtement de sol chez Leroy l’enchanteur 🙂

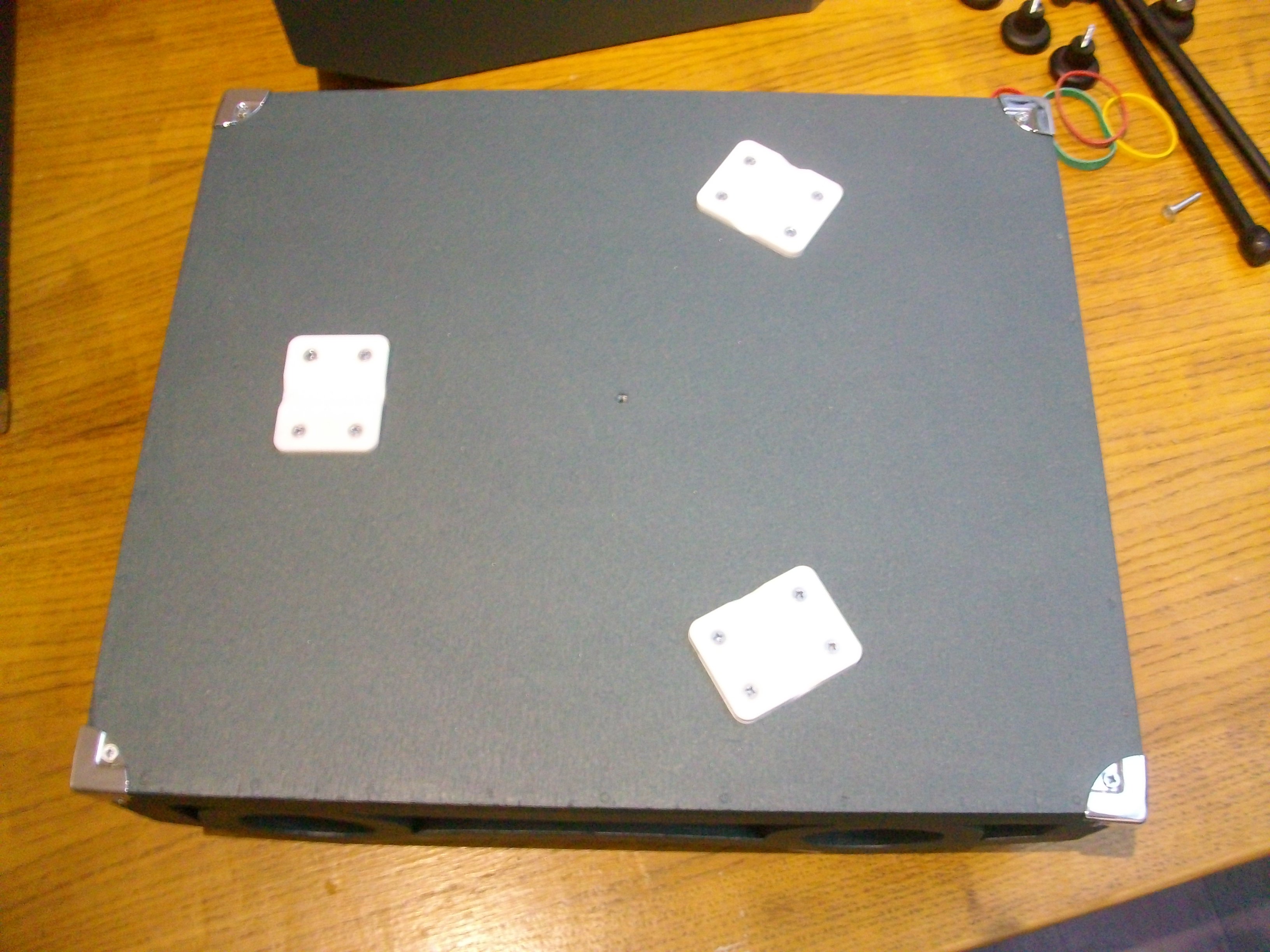

Pour les patins en teflon, bah pas de teflon non plus... Mais des charnières en plastique. Sur la dalle, ça glisse nickel !!!

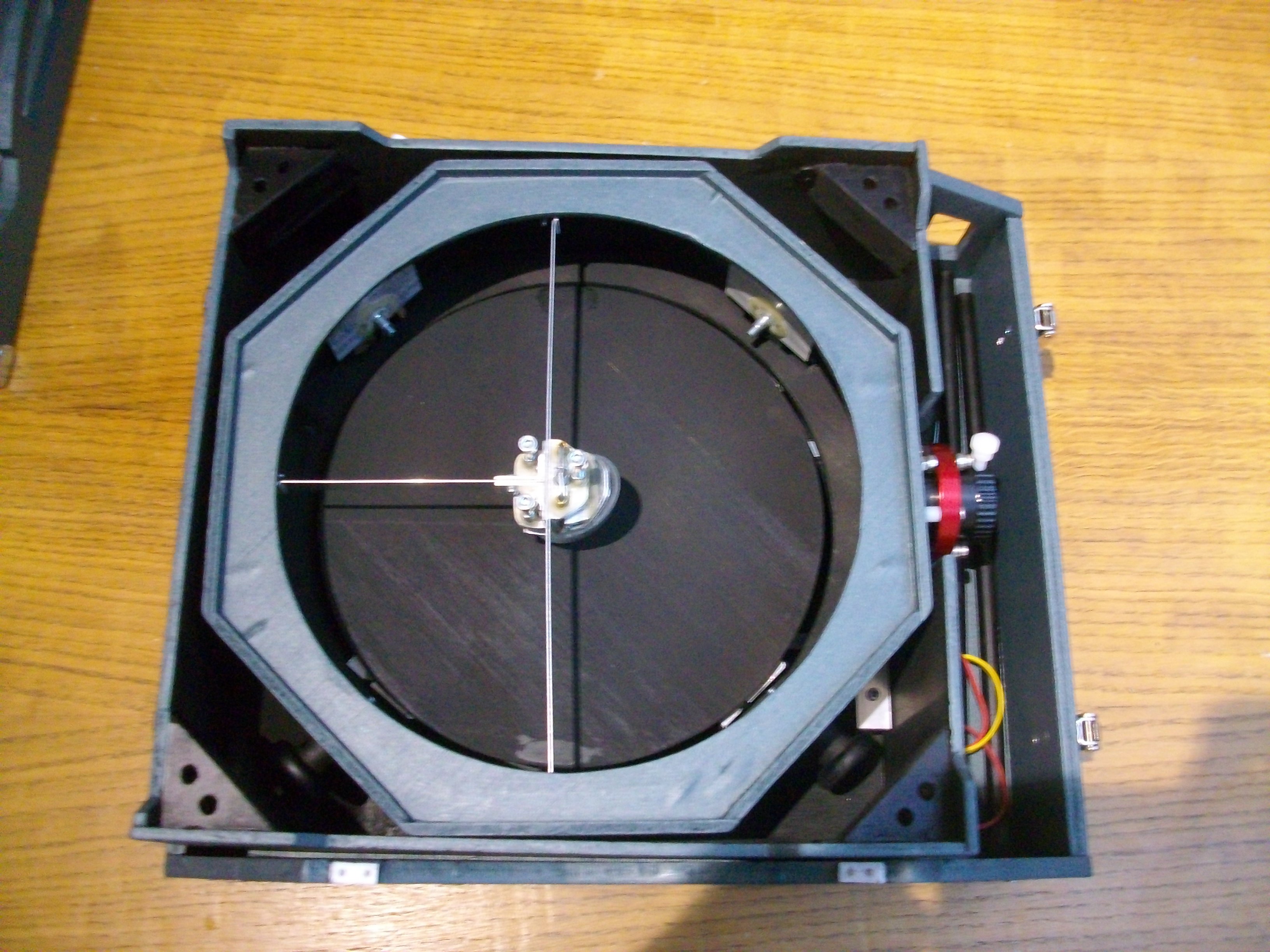

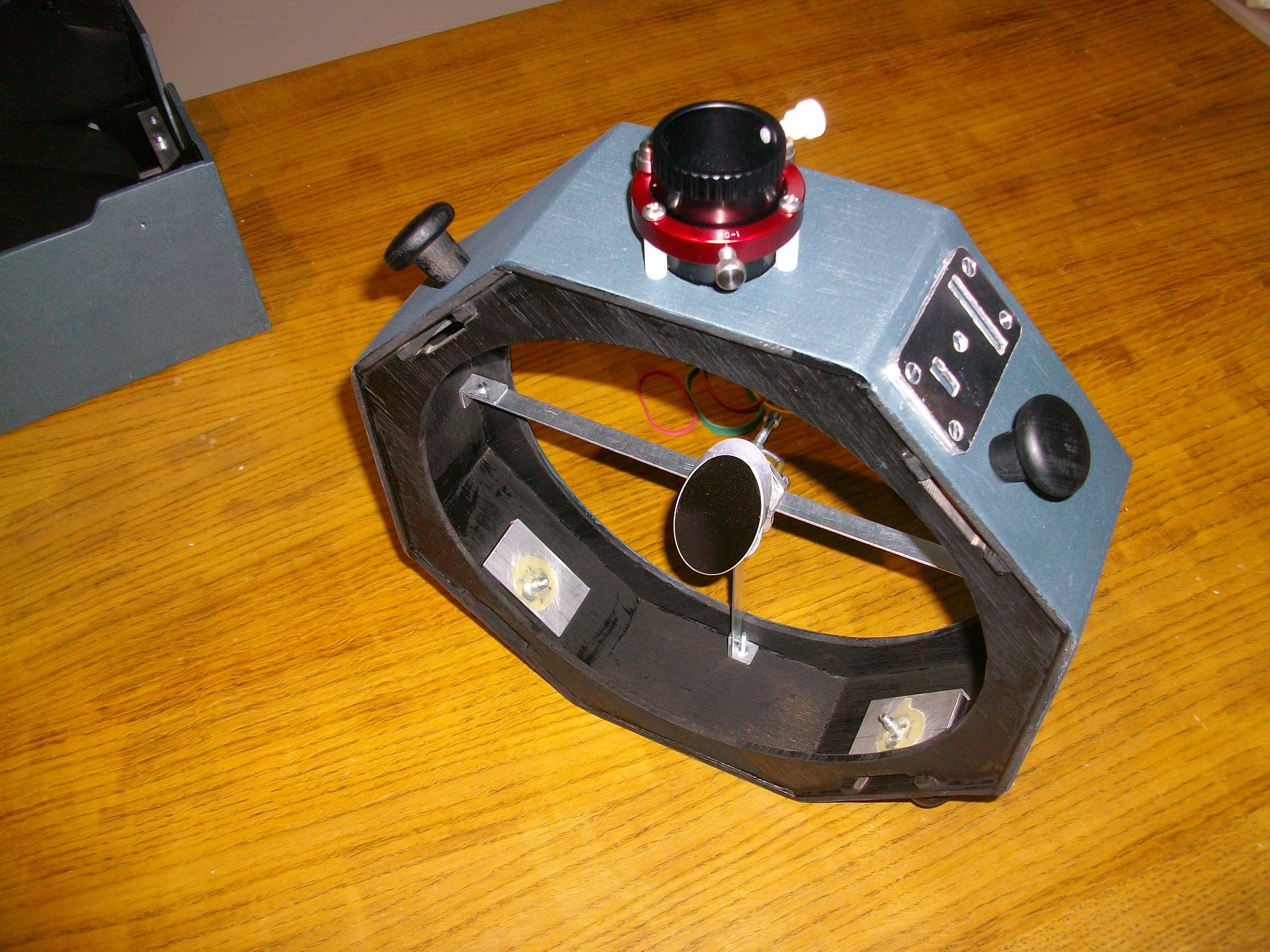

La cage du secondaire.

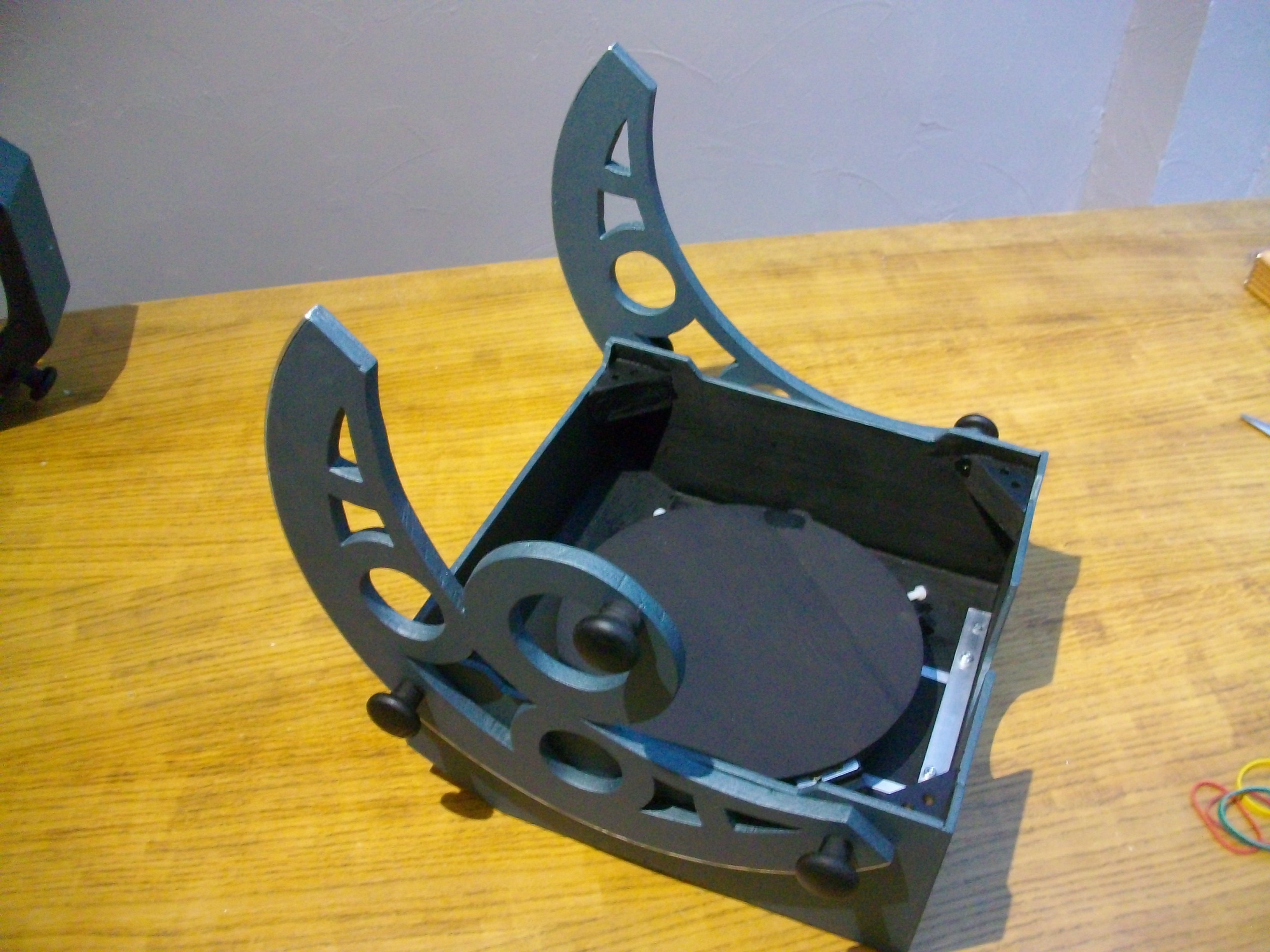

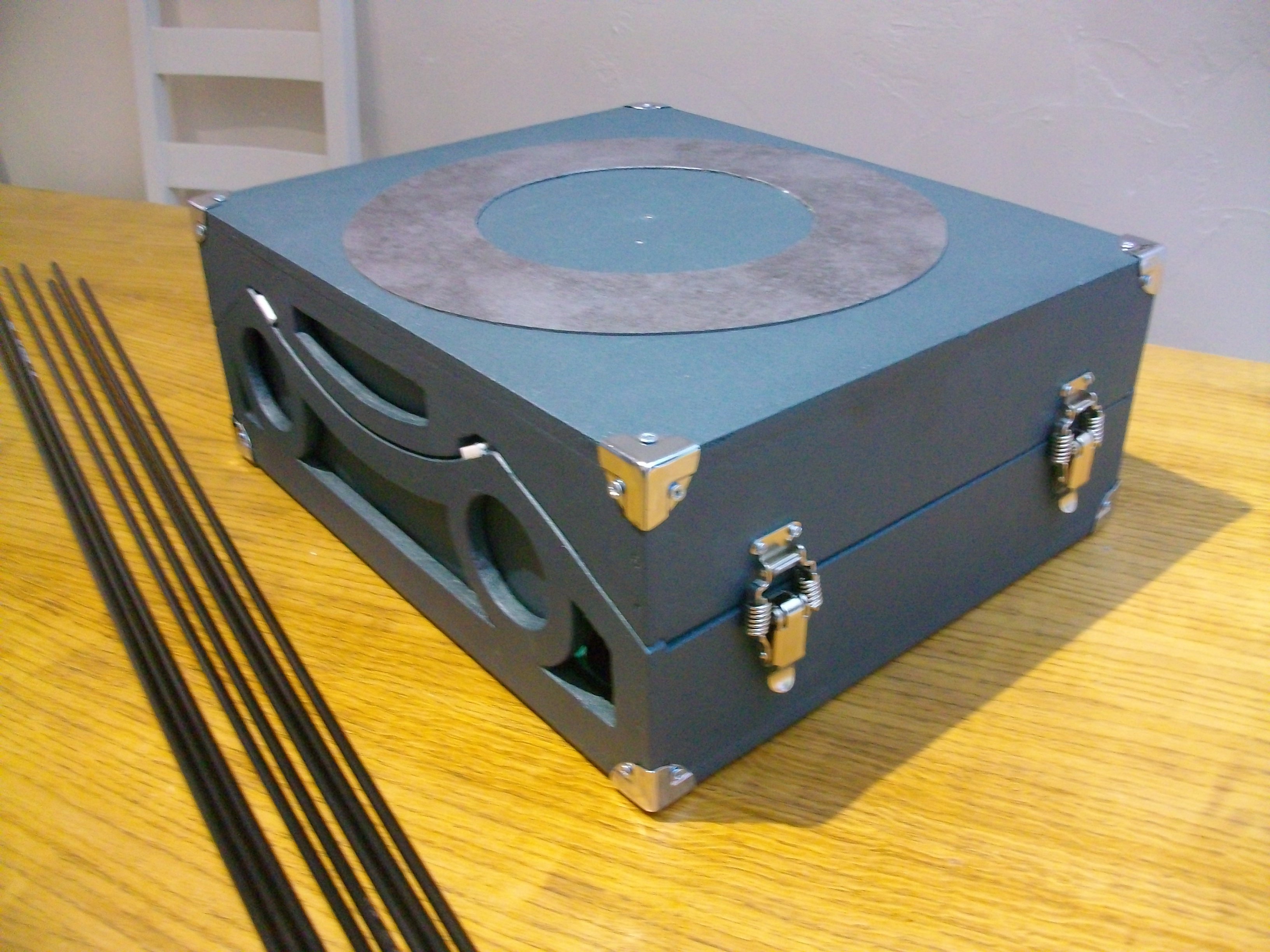

La caisse du primaire avec les z'haches, je ne vous présente plus 😉





Avec les tubes carbone.

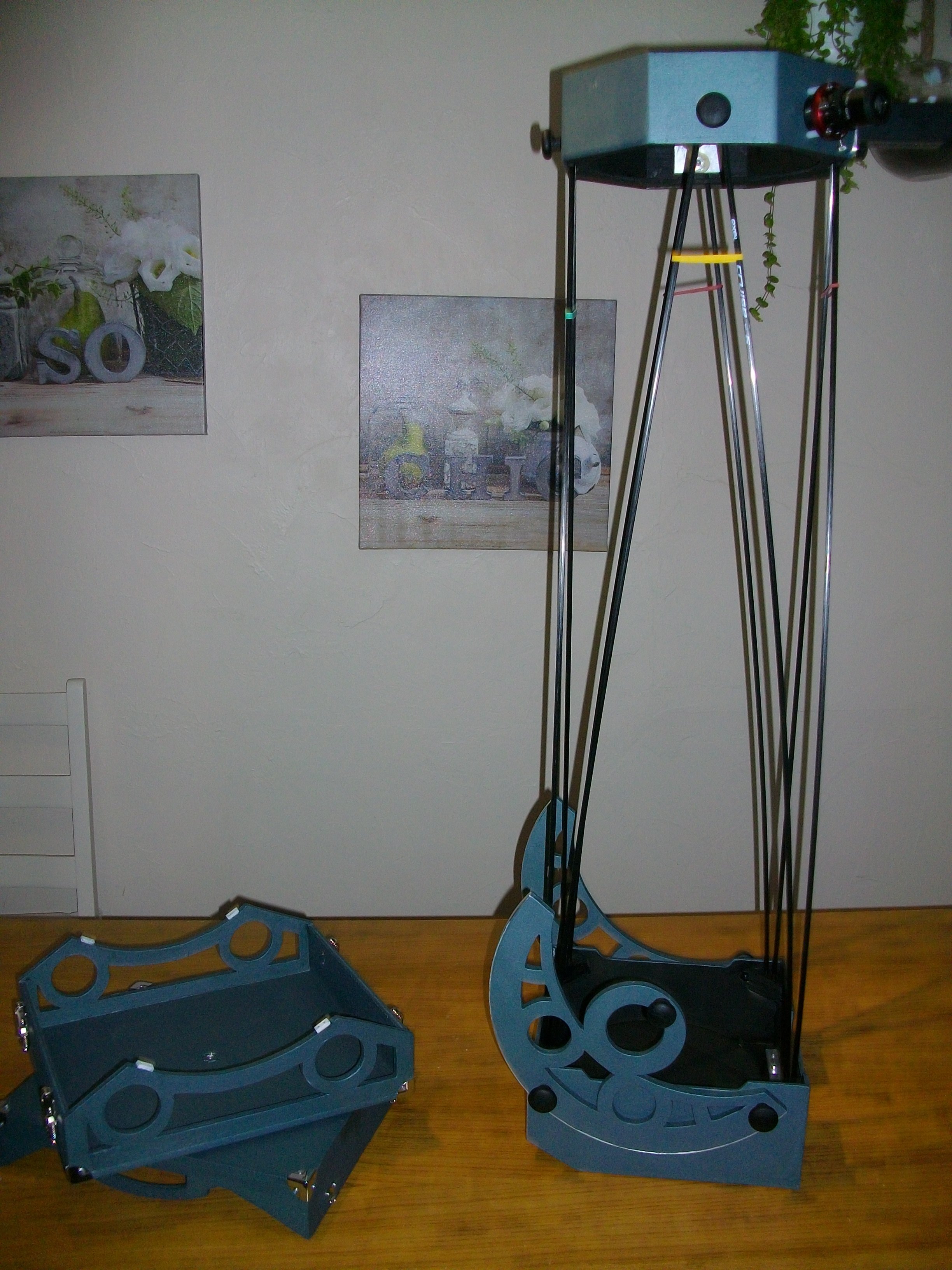

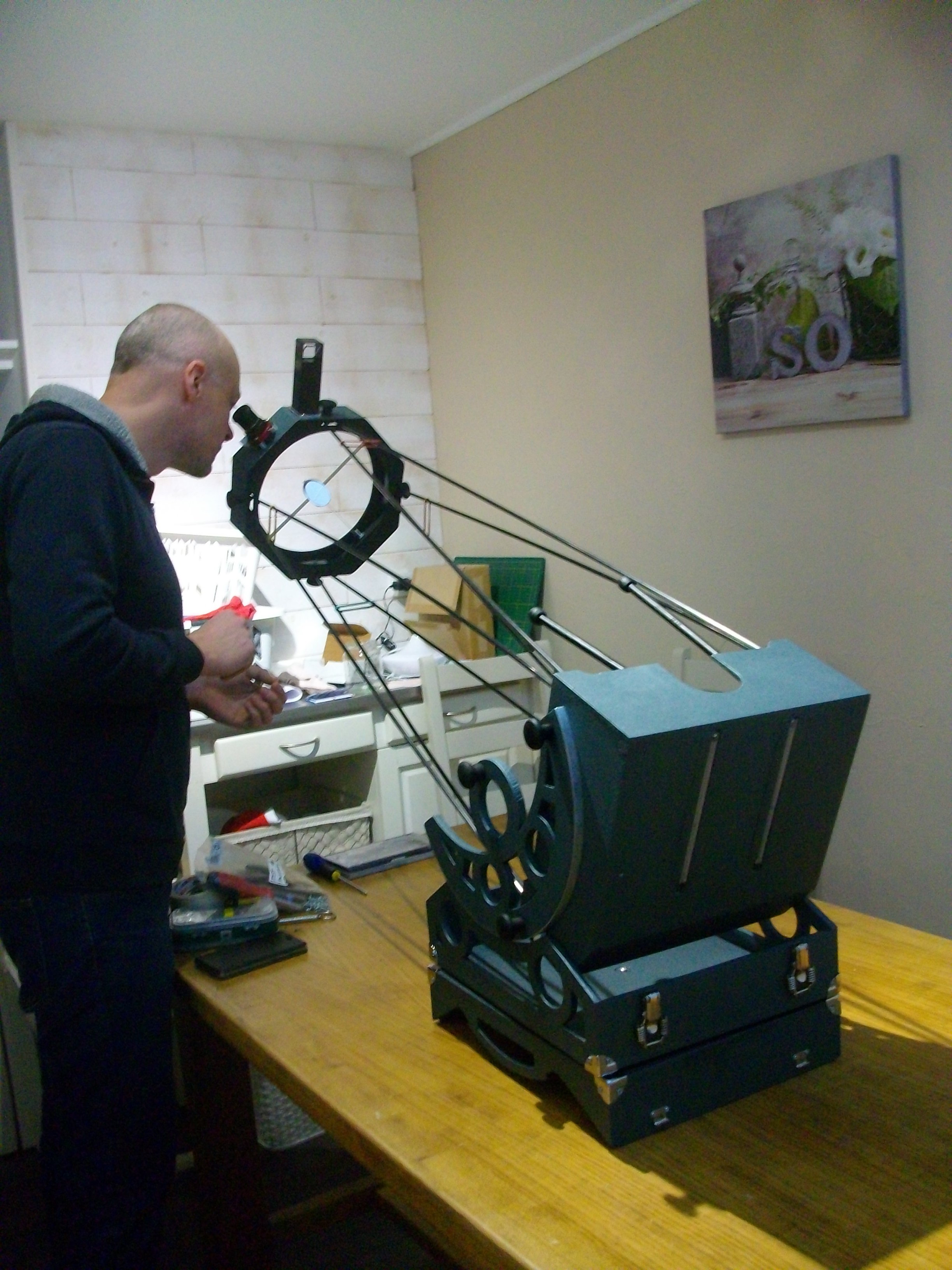

Le tout monté avec bibi en prime !!!!







Donc voilà, ne reste qu'à mettre de la feutrine par-ci, par là, ajuster les tubes en carbone et faire une jupe... Pour le télescope, pas pour bibi hein !!!! 🤣



Encore désolé pour les photos pourries mais c'est promis, j'essayerai de faire des photos sexy dans un beau jardin... Du télescope, pas de bibi hein !!!!!!!!! 😂



@ bientôt les amis et encore merci pour vos précieux conseils et vos encouragements ! 🙂😍



[Norrin radd 77]

Félicitations !! Il est superbe



Pour la couleur c’est pas grave , au bout d’un moment l’oeil S’habitue😁



tres bon ciel





Thierry

[Chtit Bilou]

Il est génial dans cette couleur !!!



Bravo, tu l'as terminé juste à temps pour 2019 ... !



Courage pour les derniers détails qui pourront paraître longs lorsque l'on touche au but.



Bonne fin d'année !
