chauffage secondaire du T_410

[T_410_carbone]

bonjour a tous !!

oui je suis de retour,un an de silence,désolé les copains

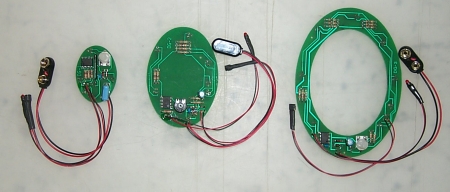

je recherche l'auteur de cette belle réalisation,ou des infos sur la conception d'un tel système de chauffage pr le secondaire du T_410 :





existe t'il une solution du commerce ( manque de temps et de compétences en électronique ) ?

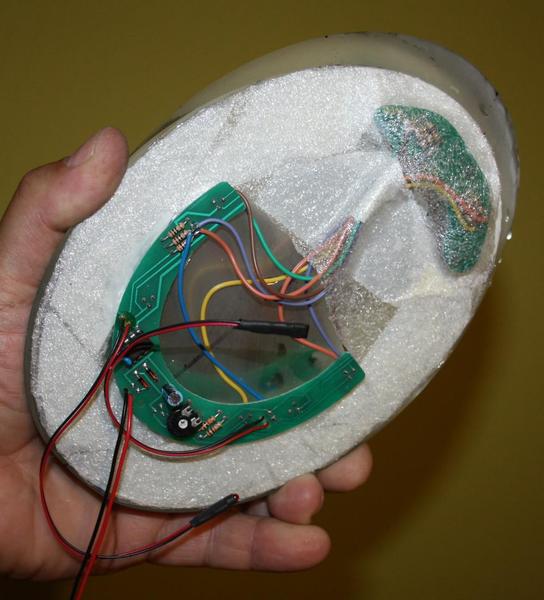

je suis preneur de toutes infos car je n'arrive pas a combattre cette F... buée et je voudrai installer ce genre de système derrière mon secondaire :





merci boucou



guillaume

[pierrot2]

bonjour,

pour ce qui est du secondaire de mon t330, j'envisage une solution a peu pres identique

* alim du rechauffage par des fils ( fil emaillé de bobinage, passés a l'interieu des lames de l'araignée en stratifié carbone

* sous le secondaire une paque conposée 1 couche stratifié verre epoxy, on place dessus une spirale de fil resistant (environ 20 ohms), puisautre couche stratifi é epoxy, on presse pendant le durcissement entre 2 vitrees pour une belle surface

* Alimentation de la resistance par petit module PWM avec Ne555

Demande des renseignements sup si necessaire

Pierre

[Vivlepic]

Bonjour,



Peut-être pourrais-tu contacter den, sur le forum ( http://www.reto.fr/astro ). Pour le 350 EquatoDobson qu'il a inventé, construit et que j'ai utilisé pendant quelques années, il avait imaginé une résistance fonctionnant avec des piles, qui désembuait parfaitement le secondaire.



Bon ciel à toi.

[Astroghost-Francois]

Tu trouveras ce qu'il te faut ici







https://www.astrosystems.biz/dewgrd.htm



François

[den]

Comme le dit Vivlepic, j'avais sur le 350 un chapelet de petites résistances(7x10 ohms) contre le secondaire autour du support. Cela fonctionnait très bien avec un petit boitier de pile ou une petite pile 9 v qu'il serait peut-être même possible de "cacher" derrière le secondaire.



Résistance et alim à adapter en fonction de la taille du miroir et des conditions locales











[a_centaure]

super le systeme de resistance.

Ton systeme est connecté en permanence les jours humides ou juste pour désembuer ?

Combien de temps tient ta pile?

[denis-mgt]



je recherche l'auteur de cette belle réalisation,ou des infos sur la conception d'un tel système de chauffage pr le secondaire du T_410 :

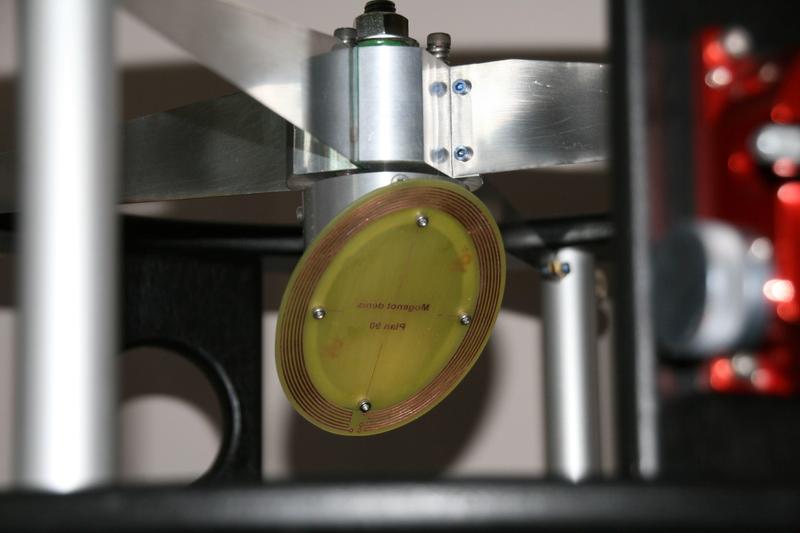

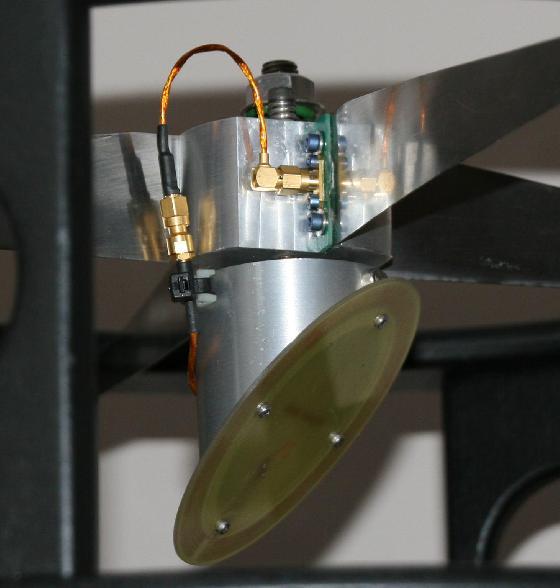

Bonjour C moi pour cette réalisation en 2013 cela fonctionne toujours. Circuit imprimé (C.I.), sur l'idée d'un hayon de voiture. Le C.I. servant de support pour le secondaire, câblage et branchement à un régulateur de résistance chauffante.

Modifié 10 janvier 2017 par denis-mgt

[den]

super le systeme de resistance.

Ton systeme est connecté en permanence les jours humides ou juste pour désembuer ?

Combien de temps tient ta pile?



Cela dépendait des conditions du jour. Si c'était une soirée à hauts risques, je branchais en permanence et en ce cas la pile 9v me faisait deux séances de deux à trois heures environ (de mémoire).

[T_410_carbone]

Bonjour C moi pour cette réalisation en 2013 cela fonctionne toujours. Circuit imprimé (C.I.), sur l'idée d'un hayon de voiture. Le C.I. servant de support pour le secondaire, câblage et branchement à un régulateur de résistance chauffante.



salut denis,

sur l'idée d'un hayon de voiture ? tu peux m'en dire plus ? tu l'as fabriqué toi meme ce CI ?

très beau montage en tout cas c'est propre

j'veux bien des infos quand tu peux.

merci bcp a toi



guillaume

[T_410_carbone]

bonjour,

pour ce qui est du secondaire de mon t330, j'envisage une solution a peu pres identique

* alim du rechauffage par des fils ( fil emaillé de bobinage, passés a l'interieu des lames de l'araignée en stratifié carbone

* sous le secondaire une paque conposée 1 couche stratifié verre epoxy, on place dessus une spirale de fil resistant (environ 20 ohms), puisautre couche stratifi é epoxy, on presse pendant le durcissement entre 2 vitrees pour une belle surface

* Alimentation de la resistance par petit module PWM avec Ne555

Demande des renseignements sup si necessaire

Pierre



bonjour pierre,

oui je suis preneur d'info c'est pas de refus !!

si tu as des plans électronique ou autre du montage j'veux bien

merci bcp



guillaume

[T_410_carbone]

Tu trouveras ce qu'il te faut ici







https://www.astrosystems.biz/dewgrd.htm



François



ah oui je cherchais ce site désespérément,merci bcp je vais regarder ça

merci merci !!



guillaume

[a_centaure]

Cela dépendait des conditions du jour. Si c'était une soirée à hauts risques, je branchais en permanence et en ce cas la pile 9v me faisait deux séances de deux à trois heures environ (de mémoire).



ok, merci

[Babaorhum]

Bonne idée que le circuit imprimé chauffant.

[maire]

Ce n'est pas la peine de penser à un truc aussi complexe... Un chapelet de résistance (comme dit den) à couches métalliques (pour la qualité et leur petite taille qui leur permette de les mettre entre les plots de silicone et le secondaire. C'est moins cher, aussi propre et prend moins de temps à réaliser. Après pour la construction plusieurs idées/considérations sont prenables:



- mouler des conducteurs dans une branche d'araignée en carbone à la fabrication si c'est un grand diamètre. J'ai eu fais cela sur des lames d'araignée de 4,2mm d'épaisseur sur mon ancien T600. Sur un T400 cela me parait encore jouable en gardant à l'esprit la contrainte de la rigidité de la dite branche

- coller un fil d'alimentation sur une branche de l'araignée avec de la résine. Si des lames alu, s'en servir comme conducteur le cas échéant.

- pour l'alimentation électrique, il existe maintenant des petite batteries au Lithium type 2000mA/h qui sont suffisamment légère pour ne pas modifier l'équilibre de l'instrument si elles sont fixées via un système scratch à un montant du tube serrurier

- pas la peine d'attaquer les résistances avec un système PWH (modulation de largeur d'impulsion) que certains fabricants vendent relativement cher... l'autonomie est largement suffisante pour deux nuits.

- faire des branchements propres avec des contacts CINCH or.

[denis-mgt]

salut denis,

sur l'idée d'un hayon de voiture ? tu peux m'en dire plus ? tu l'as fabriqué toi meme ce CI ?

très beau montage en tout cas c'est propre

j'veux bien des infos quand tu peux.

merci bcp a toi



guillaume



Salut Guillaume

L’idée viens du système de Dégivrage / désembuage du hayon lunette arrière de voiture.

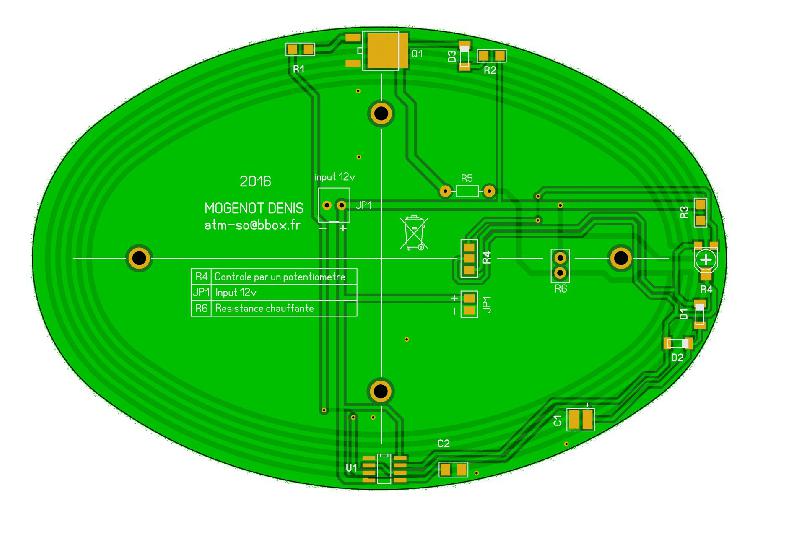

La fabrication du circuit imprimé est une de mes réalisations.

Le CI a la forme du secondaire, lui-même fixée sur l’axe de l’araignée

collage du ci par 4 point de colle sur le secondaire (Colle Sikaflex 291 est une colle-mastic polyréthane mono-composant).

Pour l'alimentation du CI . Une des 4 branche de l’araignées et isolées pour ne laisser passer que le 12v et le reste a la masse.

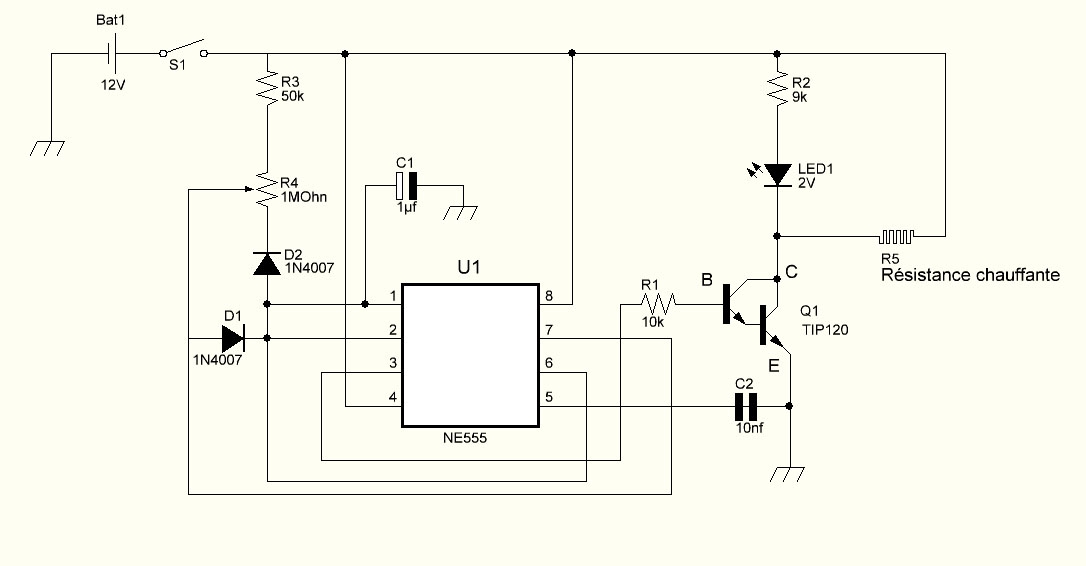

Voici un schéma assez simple



1 Ne555d Circuit intégré SMD SO8 1 €

1 Condasateur Type B 1uF 50V 4x3x2mm SMD Tantale 0.20€

1 Transistor TIP122 TO-263 NPN 2€

1 Condasateur SMD 1206 1nf 0.12€

1 Résistance 10kOhm 0.01€

1 Résistance 9kOhm 0.01€

1 Résistance 50kOhm 0.01€

1 Potentiomètre 1MOhm 0.33€

2 Diode 1N4007 SMD 0.18€

1 Led 1206 Red 3v 0.13€



Total 3.99€ de composant



Ne reste que le circuit a réaliser





Modifié 15 janvier 2017 par denis-mgt

[T_410_carbone]

Tu trouveras ce qu'il te faut ici







https://www.astrosystems.biz/dewgrd.htm



François



re

j'ai opté pour cette solution car mes compétences en électroniques sont moyennes et je n'ai pas le matériel pr fabriquer un CI.

de plus les tarifs sont acceptables alors j'ai commandé ce système tout prêt a coller derrière le secondaire.

de plus je fabrique une nouvelle cage secondaire pr le T_410 en composite mousse pvc/carbone donc le secondaire sera décollé de l'ancien suport et j'intègre ce dispositif anti buée sur le nouveau.

j'ouvrirai un nouveau post a propos de cette réalisation.



merci a tous

guillaume
