reglage secondaire pour collimation

[pyrou61]

bonjour,



On trouve beaucoup de tutos ou videos sur "comment collimater son telescope".

Ces tutos ou vidéos montrent souvent ce que l'on doit voir dans le cheshire et en quoi consiste la collimation...mais pas comment obtenir une telle image. Je m'explique, pour un newton SW par exemple quelles vis dévisser , d'abord la centrale puis les 3 autres, en même temps ou chacunes leur tour ? Pas toujours très clair. Quand on en revisse une, ça dérègle tout...comprends pas le principe ?? Même Denis Bergeron , avec son tuto qui me semble bien détaillé , omet ce problème qui me semble primordial si on veut faire une bonne collimation. Le principe de la feuille de papier me parait pas mal , mais là aussi peu de détails sur comment mettre la feuille et sa forme. On a fait un atelier de collimation dans mon club et même les astronomes chevronnés avait du mal à bien expliquer les différentes étapes.

Si quelqu'un peut m'expliquer plus en détails les points qui m'échappent, je lui en serait très reconnaissant...



merci

[deep impact]

Je n'ai jamais touché au secondaire, généralement, il est réglé en usine et on y touche pas beaucoup au risque de tout foirer.



Ton secondaire est-il déréglé?

Peut-tu mettre une photo du po?

[paradise]

Ah mais ! Il faut toucher au secondaire s'il y a un problème, pas systématiquement !



Pour parvenir à dévisser les 3 vis de réglage, il faut d'abord un peu dévisser la vis centrale.



Mais pour les vis de réglage, il faut y aller mollo, une à une pour voir ce qui se passe.

Une fois fait, on revisse la centrale pour fixer le tout.



Normalement, en sortie d'usine le secondaire est bien aligné au PO, on peut juste avoir besoin de l'aligner un poil avec le primaire.



Mais comme à chaque intervention, attention de bien aligner les outils de collimation eux-mêmes, s'il y a du jeu dans le réducteur et/ou dans le PO on le sent en titillant les outils.

Modifié 22 janvier 2017 par paradise

[pyrou61]

Je n'ai jamais touché au secondaire, généralement, il est réglé en usine et on y touche pas beaucoup au risque de tout foirer.



Ton secondaire est-il déréglé?

Peut-tu mettre une photo du po?



...une photo du PO ?...c'est-à-dire ? ...seul ou intérieur avec fond du cheshire ?

[deep impact]

L'intérieur du po pour voir le reflet du secondaire.

[pyrou61]

L'intérieur du po pour voir le reflet du secondaire.



...ah! ...ok ! ..le problème c'est qu'il fait nuit et je ne vois pas l'interieur du PO. J'ai essayé au flash mais reflet du flash et image tordue...pas évident...je réessayerai quand il fera jour...

[paradise]

...ah! ...ok ! ..le problème c'est qu'il fait nuit et je ne vois pas l'interieur du PO. J'ai essayé au flash mais reflet du flash et image tordue...pas évident...je réessayerai quand il fera jour...

Essaye avec une lampe, ou celle du smartphone, dirigée dans l'ouverture du scope, ou dans celle du Cheshire.

[pyrou61]

Essaye avec une lampe, ou celle du smartphone, dirigée dans l'ouverture du scope, ou dans celle du Cheshire.



OK, j'essaierai demain... Je dois aller faire la bouffe,... Y a pas que l'astro dans la vie...malheureusement ! Bonne soirée

[krotdebouk]

Le principe de la feuille de papier me parait pas mal , mais là aussi peu de détails sur comment mettre la feuille et sa forme.



Les feuilles de papier il faut les mettre comme ça :



Ça permet mieux distinguer ce qu'on voit par le porte oculaire. Il faut que ton secondaire soit vu comme un rond (et non pas comme une ellipse) et qu'il soit bien centré dans le PO. Un Cheshire sur un 200/800 permet de placer ton œil à une distance qui permet de bien évaluer le centrage et circularité par rapport au tube du PO. Avec un bouchon percé d'un petit trou au centre (1 ou 2 mm), ça le fait aussi.



Je m'explique, pour un newton SW par exemple quelles vis dévisser , d'abord la centrale puis les 3 autres, en même temps ou chacunes leur tour ? Pas toujours très clair. Quand on en revisse une, ça dérègle tout...comprends pas le principe ??

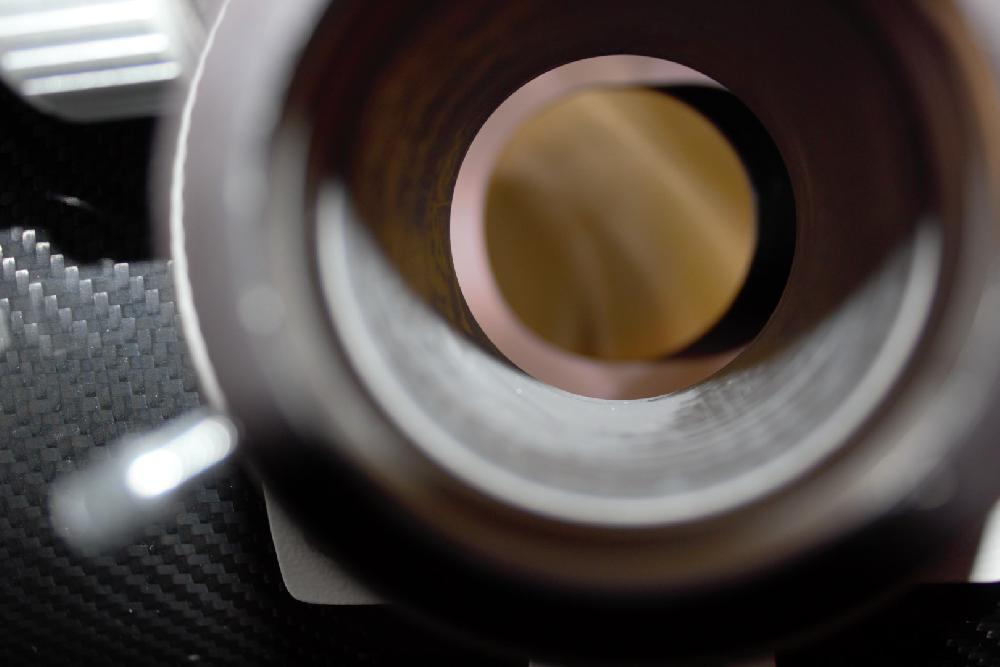

Petite aparté, à la longue les 3 vis finissent par faire une empreinte sur le support du miroir secondaire. A l'occasion d'un démontage, il faut intercaler une rondelle acier entre les pièces pour avoir une surface d'appui propre, ça facilite nettement le réglage. C'est la rondelle brillante que tu peux voir sur la première photo.



Quand tu es à cette étape c'est que tu cherches à aligner ton secondaire par rapport au primaire. Perso j'utilise un laser de collimation. Il faut amener le point rouge au centre de l’œillet du primaire. Pour ça il faut jouer sur les 3 vis mais une par une et toujours garder une pression de 2 vis. Si tu en desserres 2 à la fois, ton secondaire risque de basculer et il faudra reprendre le réglage de l'étape précédente (le miroir vu comme un rond par le PO et bien centré). Si tu ne peux plus serrer ou desserrer les 3 vis alors il faut desserrer légèrement la vis centrale.



A faire un jour de pluie

[pyrou61]

Les feuilles de papier il faut les mettre comme ça :



Ça permet mieux distinguer ce qu'on voit par le porte oculaire. Il faut que ton secondaire soit vu comme un rond (et non pas comme une ellipse) et qu'il soit bien centré dans le PO. Un Cheshire sur un 200/800 permet de placer ton œil à une distance qui permet de bien évaluer le centrage et circularité par rapport au tube du PO. Avec un bouchon percé d'un petit trou au centre (1 ou 2 mm), ça le fait aussi.







Petite aparté, à la longue les 3 vis finissent par faire une empreinte sur le support du miroir secondaire. A l'occasion d'un démontage, il faut intercaler une rondelle acier entre les pièces pour avoir une surface d'appui propre, ça facilite nettement le réglage. C'est la rondelle brillante que tu peux voir sur la première photo.



Quand tu es à cette étape c'est que tu cherches à aligner ton secondaire par rapport au primaire. Perso j'utilise un laser de collimation. Il faut amener le point rouge au centre de l’œillet du primaire. Pour ça il faut jouer sur les 3 vis mais une par une et toujours garder une pression de 2 vis. Si tu en desserres 2 à la fois, ton secondaire risque de basculer et il faudra reprendre le réglage de l'étape précédente (le miroir vu comme un rond par le PO et bien centré). Si tu ne peux plus serrer ou desserrer les 3 vis alors il faut desserrer légèrement la vis centrale.



A faire un jour de pluie



OK, merci pour ces explications qui me paraissent plus claires que celles que j'avais vues jusqu'à présent. Si j'ai bien compris, il faut boucher le primaire avec la feuille, c'est ça ?... et juste s'occuper du centrage du secondaire....

[macfly51]

Non, comme sur la première photo, tu dois placer la feuille à l’intérieur du tube en face du porte oculaire derrière le support du miroir secondaire pour qu'elle délimite bien son contour et obtenir ainsi plus facilement un cercle bien centré dans ton porte oculaire.



Tu places ensuite un œilleton ou une boite de Kinder ou de pellicule percée bien au centre pour être sûr d'être bien dans l'axe.

[krotdebouk]

Si j'ai bien compris, il faut boucher le primaire avec la feuille, c'est ça ?... et juste s'occuper du centrage du secondaire....



Il faut boucher le primaire avec la feuille en papier kraft (une enveloppe dans mon cas, une feuille colorée va bien aussi) et mettre une feuille blanche contre la paroi du tube. Ça te permet de ne voir que ton secondaire, coloré et sur fond blanc.

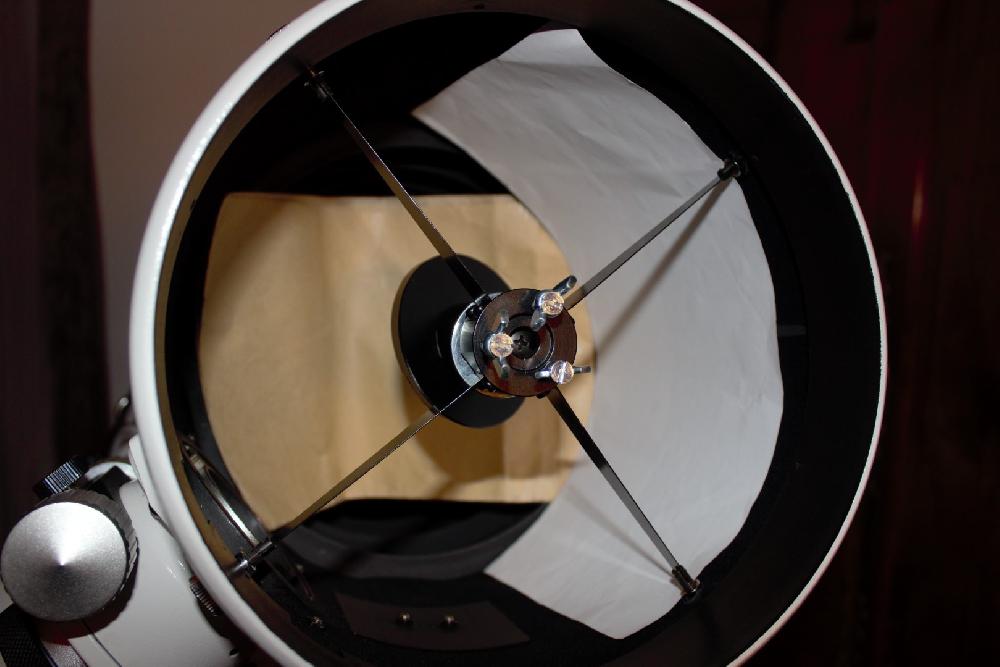

A cette étape, tu peux vérifier (2ème photo) :

- La circularité du secondaire vue depuis le PO

- Son centrage en gauche/droite et haut/bas vu depuis le PO



La circularité se règle en faisant tourner le miroir autour de l'axe de son support

La position gauche/droite se règle en jouant sur la vis centrale et les 3 vis

La position haut/bas se règle en agissant sur l'araignée



Tu commences en regardant directement depuis le PO et tu affines ensuite avec le bouchon percé placé dans le PO (ou Cheshire si tu en as un).
