Une boite à Flat ou PLU

[kelvin]

Pour la réalisation d'une boite à plu

j'ai cannibalisé un vieil écran lcd en panne de 17 pouces.

Je n'ai récupéré que le diffuseur placé derrière la matrice LCD. C'est la partie plexiglas et filtre de cette écran que j'ai découpé en un cercle à la scie sauteuse en le protégeant d'un adhésif et au ciseaux pour les filtres.

Je me retrouve donc avec un cercle d'un diamètre légèrement supérieur à celui de mon télescope.

Ce cercle en plexiglas de 5mm d'épaisseur je l'ai ceinturé d'une bande de leds en lumière froide alimentée en 12 V.

Ce qui est intéressant avec les bandes de leds c'est qu'on peu les couper toutes les 3 leds et peut donc convenir à n'importe quel diamètre.

Le tout est intégré dans une boite de 250x250x60 mm

Je n'ai pas pris de photos lors de la fabrication.

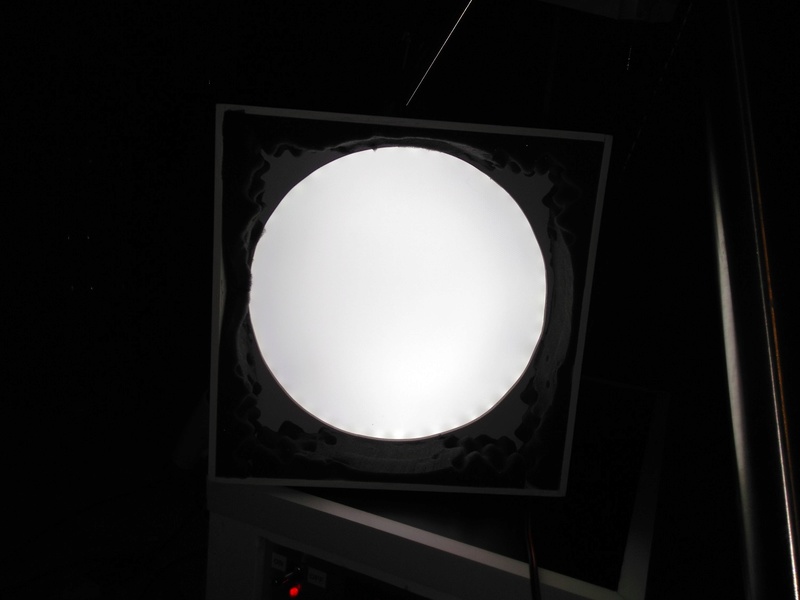

Voici donc la boite terminée.

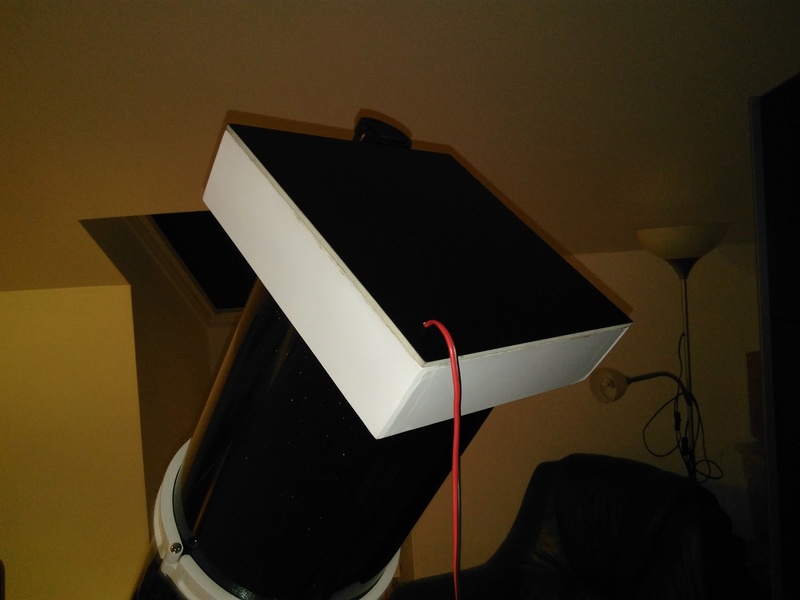

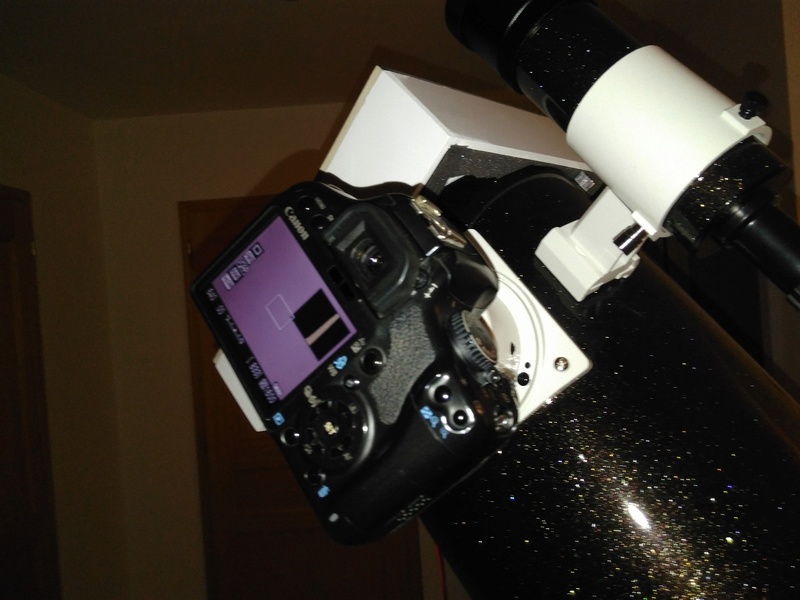

La boite sur le télescope





Vue sur la lumière diffuse.





[Greg34]

Pas mal !

Merci pour l'idée, j'ai un 17 pouces qui attendait d'être jeté dans mon garage.

Merci pour l'idée.

[Torstein]

...

Modifié 1 août 2017 par Torstein

[Jean-Paul59]

Belle réalisation, j'ai fait une boite à flats un peu similaire pour mon newton j'ai eu besoin d'un diamètre supérieur à 300mm, j'ai fait une boite en carton mousse (on dit aussi carton plume) et j'ai récupéré les filtres d'un écran TV à led, ce sont les 3 films situés devant les led et derrière le panneau LCD, ces 3 filtres diffusent la lumière d'une manière homogène. Par contre j'ai conservé les led d'origine du TV que j'ai placées dans le fond de la boite, quelques résistances, 2 fiches bananes et Ça fonctionne nickel.

JP

[José9]

Hello,

Couette réalisation!



Petite question: Sur la 3e image on voit une inhomogénéité en bas, est-ce gênant pour les flats?



Vue sur la lumière diffuse.







bon ciel

José

[kelvin]

Hello,

Couette réalisation!



Petite question: Sur la 3e image on voit une inhomogénéité en bas, est-ce gênant pour les flats?







bon ciel

José

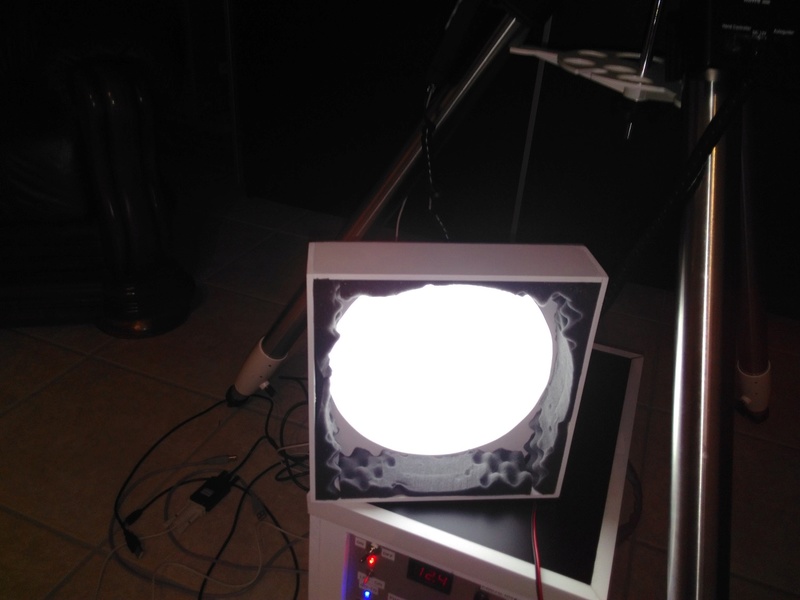

La boite me sert également de ( projecteur ) pour le rangement en fin de soirée, elle est ici à pleine puissance c'est pourquoi j'ai installé un variateur sur l'alimentation. Mais je vous rassure la lumière est bien diffuse.
