Calcul échantillonage

[VOYAGER]

Salut à tous,



N'étant pas un matheux de première, je me demande comment calculer l'échantillonnage d'un canon 7d à 200mm de focale et f/5,6?

D'avance merci!

[provista]

0.79"/pix



http://www.12dstring.me.uk/fovcalc.php

[VOYAGER]

Cool merci !

Comment tu obtiens ce résultat?

[Philastro]

0.79"/pix



http://www.12dstring.me.uk/fovcalc.php



Tu es sûr ?



C'est plutôt dans les 4,89"



La formule pour le calcul de l'échantillonnage :



E (")= (180 * 60' * 60" / PI) * taille du pixel (mm) / Focale résultante (mm)



Édit : taille photosite de 4,5 donc plutôt échantillonnage de 4,64"

Modifié 4 février 2017 par Philastro

[provista]

Autant pour moi,



J'ai mal lu ton message et j'ai confondu ouverture et focal

Je trouve 4,44"/pix

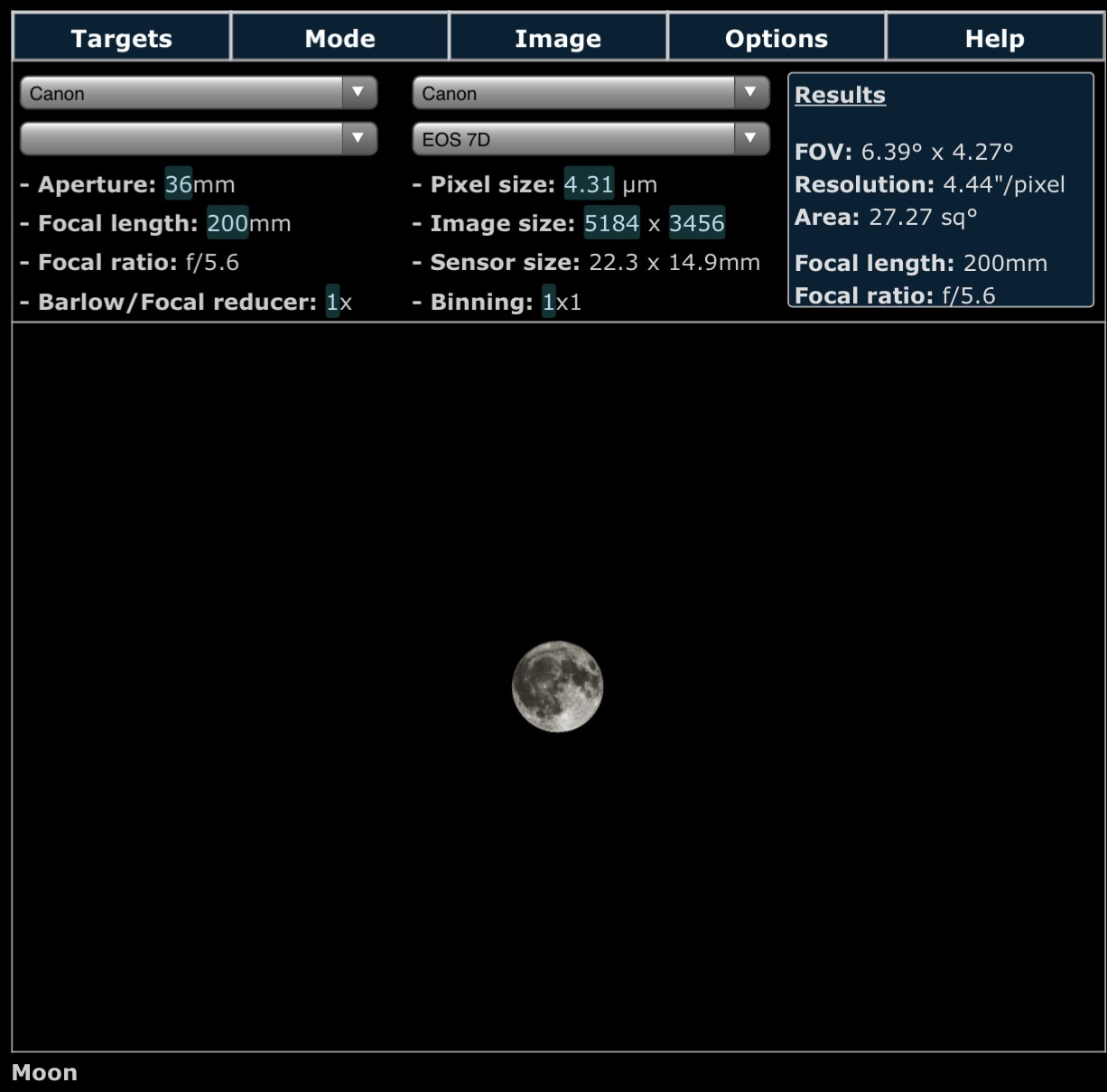

Tu renseignes les champs sur le site et tu peux voir ce que ça donne suivant la cible



FOV: 6.39° x 4.27°

Resolution: 4.44"/pixel

Area: 27.27 sq°

Focal length: 200mm

Focal ratio: f/5.6



Modifié 4 février 2017 par provista

[VOYAGER]

Les gars là je sèche.

Détaillons le calcul... J'ai un canon 200mm à f/5.6 et un canon 7D ancienne version comment j'arrive à 4,64" a quoi correspond le 180X60'x60"/ PI (?)...etc

[provista]

Le plus simple est la formule

E: 206 x taille pixel / focal

Ici

E = 206x4,31/200 = 4,44

[jgricourt]

Tu as raison avant d'utiliser un site qui te fais le calcul pour toi il faut bien comprendre comment ça se calcule, je ne suis pas non plus adepte des formules magiques toutes faites



Donc on commence par trouver la taille des pixels de ton capteur (pixel pitch) d'après ce site sérieux http://www.imaging-resource.com/PRODS/E7D/E7DA.HTM le pixel mesure p=4.3 micromètre.



Si tu fais un schéma tu trouvera que l'angle recherché c'est à dire la dimension angulaire d'1 seul pixel au foyer vaut:



tan e/2 = (p/2)/f



L'angle étant très petit on peut considérer que tan e = e donc



e/2 = (p/2)/f

e = p/f



Dans cette formule si f est en mm alors p aussi doit être en mm donc pour garder p en micro mètre on modifie la formule:



e= (p/1000)/f



Mais écrit comme ça e est exprimé en radian donc il faut le convertir en " (arcsec) ce qui sera plus pratique, donc on commence par le convertir en degré :



e (deg) = (p/1000)/f * 180/pi



Et en ":



e (") = (p/1000)/f * 180/pi * 3600



En simplifiant l'expression on obtient:



e (") = 206 * p/f



Donc pour ton capteur :



e = 206 * 4,3/200

e = 4.43" / pixels



CQFD ...

Modifié 4 février 2017 par jgricourt

[provista]

Par contre je pense qu'il a un objectif de 36mm ouvert à 5,6

Ce qui fait un F de 36x5,6 et non 200x5,6 comme j'avais cru aussi au début



Edit : tu viens de corriger 😋, Lol, donc ne pas prendre en compte ce post

[VOYAGER]

Merci pour toutes ces explications les gars! mon objectif est bien de 200 mm, et je veux imager en parallèle, d'une lunette de 80/600 avec une PLB-CX pour le guidage. Ceci pour m'entrainer. Sous phd 2 pour avoir des étoiles bien rondes il ne faut donc pas que mon erreur de guidage depasse 4,44" c'est çà?

[olivdeso]

Merci pour toutes ces explications les gars! mon objectif est bien de 200 mm, et je veux imager en parallèle, d'une lunette de 80/600 avec une PLB-CX pour le guidage. Ceci pour m'entrainer. Sous phd 2 pour avoir des étoiles bien rondes il ne faut donc pas que mon erreur de guidage depasse 4,44" c'est çà?





Plutôt la moitié.



à partir de 1/3 de pixeld'erreur RMS dans PHD2, ça va commencer à se voir, surtout si l'AD et le DEC sont différents.

En général l'AD est toujours un petit peu moins bon à cause de l'erreur périodique.



L'erreur dans PHD2 est en pixels de la camera de guidage ou en arcsec sit on a bien rentré toutes les infos.

[VOYAGER]

Merci jgricourt , j'ai bien pigé ta réponse même si j'ai planché pas mal! Mais donc pour en revenir a ta réponse Olivdeso l'erreur rms pour avoir des étoiles ronde dans ma configuration devra donner 4,44"/3 = 1,48" ou j'ai rien compris?
