Rigidifier une monture de SLT 127 ....

[Sebriviere]

Apres avoir vu la discussion suivante :

http://www.webastro.net/forum/showthread.php?t=145781



Et comme c’était marée basse, me voilà de retour du port, avec une révélation en tête : la seule raison pour que je n'arrive pas à faire la même photo que Jonathan49, ça peut être que la monture.... Je vois que ça ! (Si si, j'y ai réfléchi jusqu’à ce que la marée m'arrive aux cxxxlles, pas d'autres hypothèses.) ...



Option époxy, patins feutre et porte accessoire moins flexible.

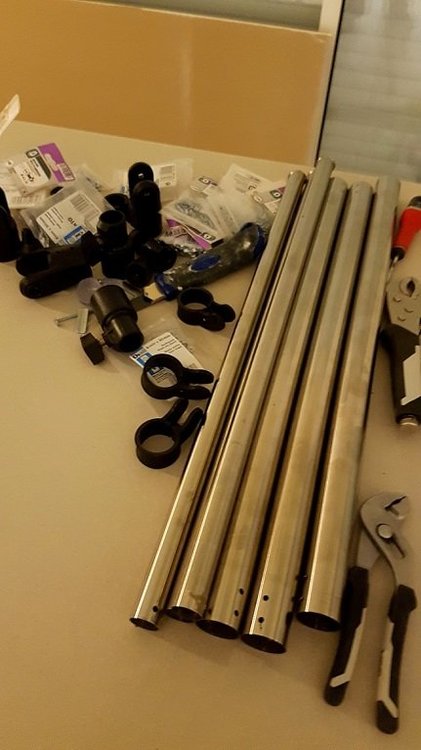

Donc, on enlève le MAK 127, et on démonte la monture...





Perçage des rivets, qui seront remplacés par visserie de 4 mm et désassemblage des plastocs.

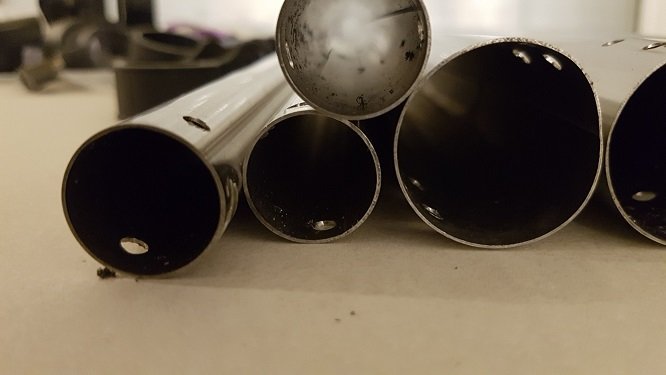

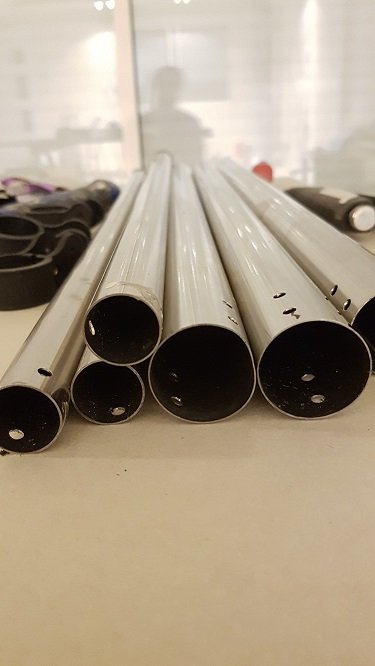

Il n’y a pas épais de tube, et un espace annulaire gigantesque.

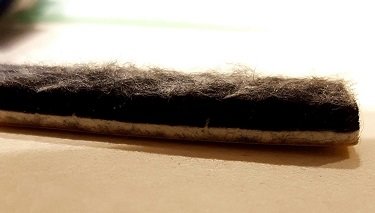

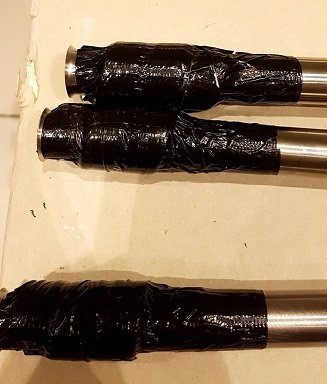

On comblera donc le haut du tube coulissant avec un patin feutre enroulé, recouvert de scotch "fort” :

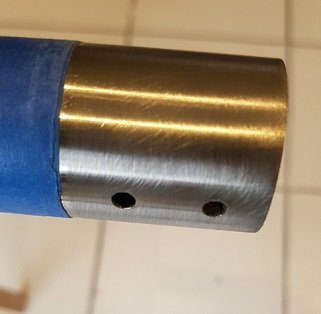

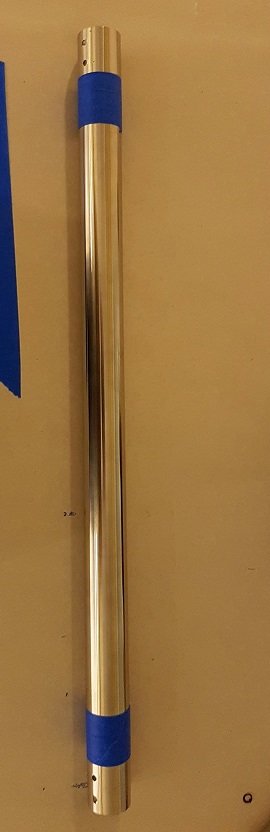

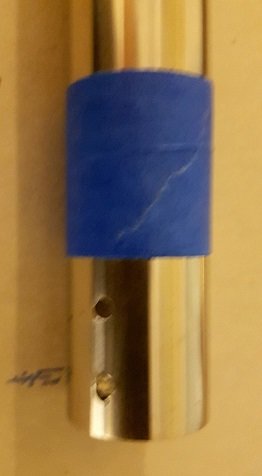

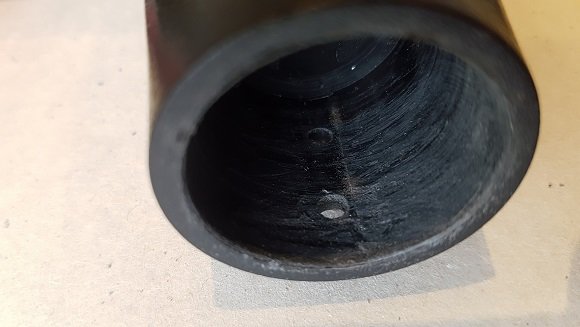

Ensuite, préparation des extrémités (marquage au scotch pour protéger tube de l'époxy) et embouts :

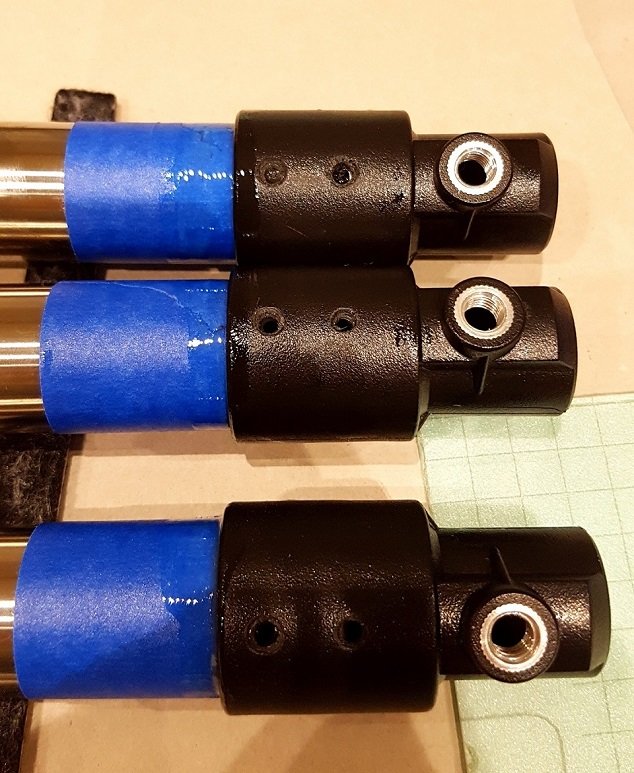

Collage époxy embout du bas :

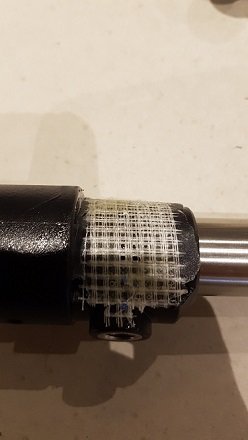

En même temps, réparation d'un fissure au pas de vis de blocage des jambes (trépied de pacotille):

Que les puristes de la fibre et résine me pardonnent...





Collage embout du haut et vissage :

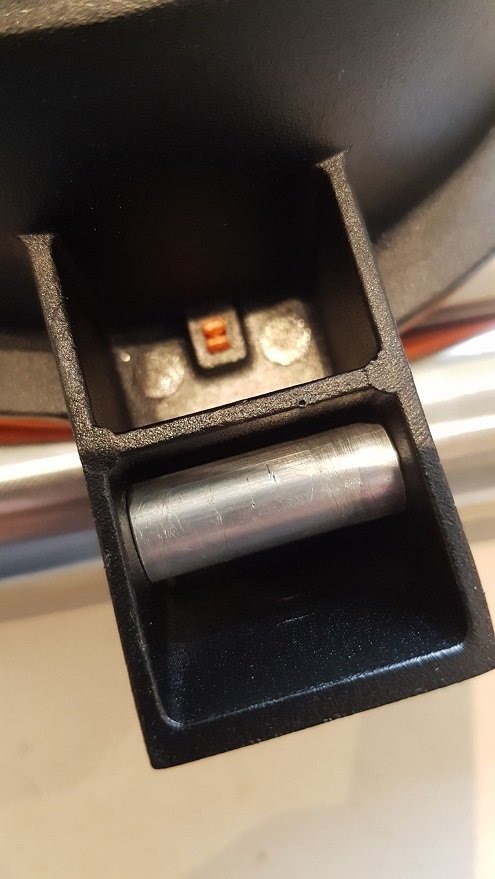

Décidé de renforcer le plateau en insérant une entretoise afin d’améliorer le serrage :

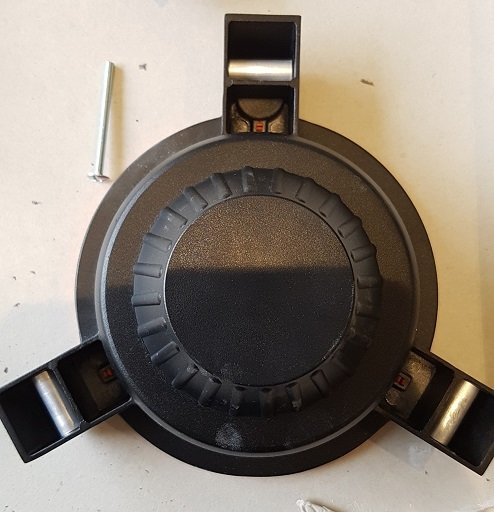

Donc le dessous du plateau ressemble a ca :

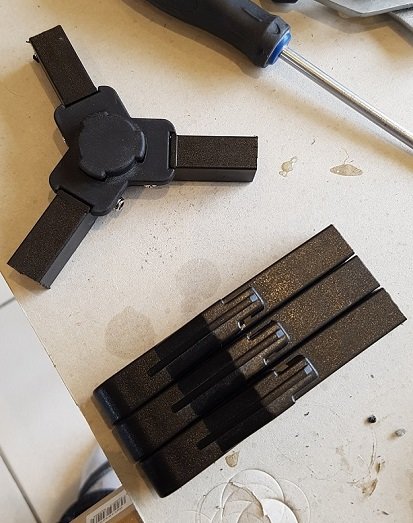

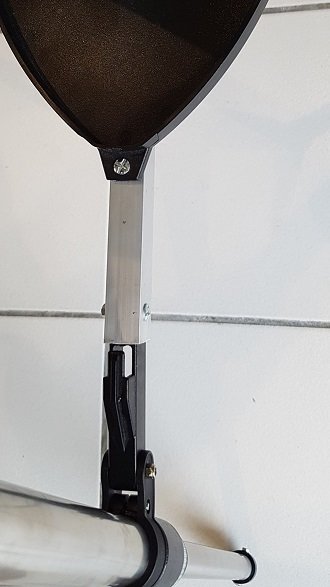

Il ne reste que le porte accessoire, qui va descendre en bas des pieds, donc les bras seront allonges au profile carre alu.

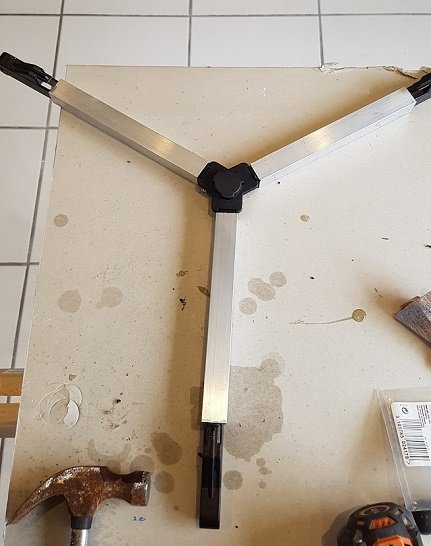

Donc coupure des bras et préparation du porte plateau :

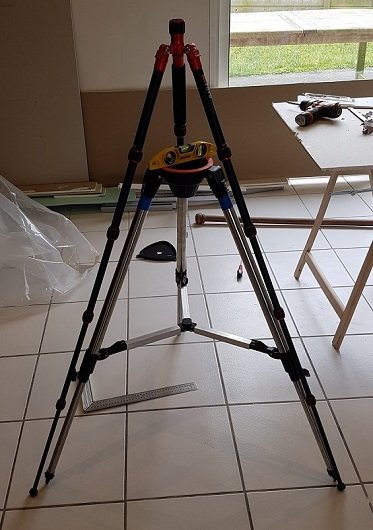

On réassemble tout ça après séchage des collages, on compare à un trépied de référence :

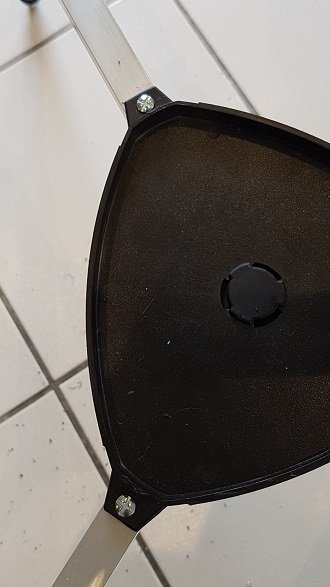

Fixation du plateau, et des bras :

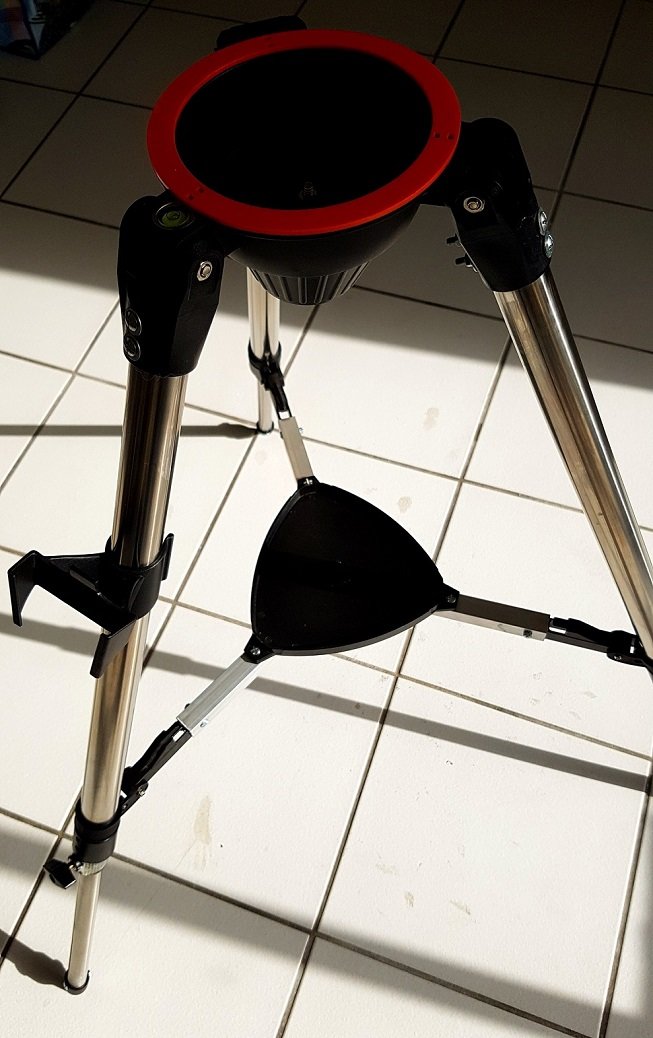

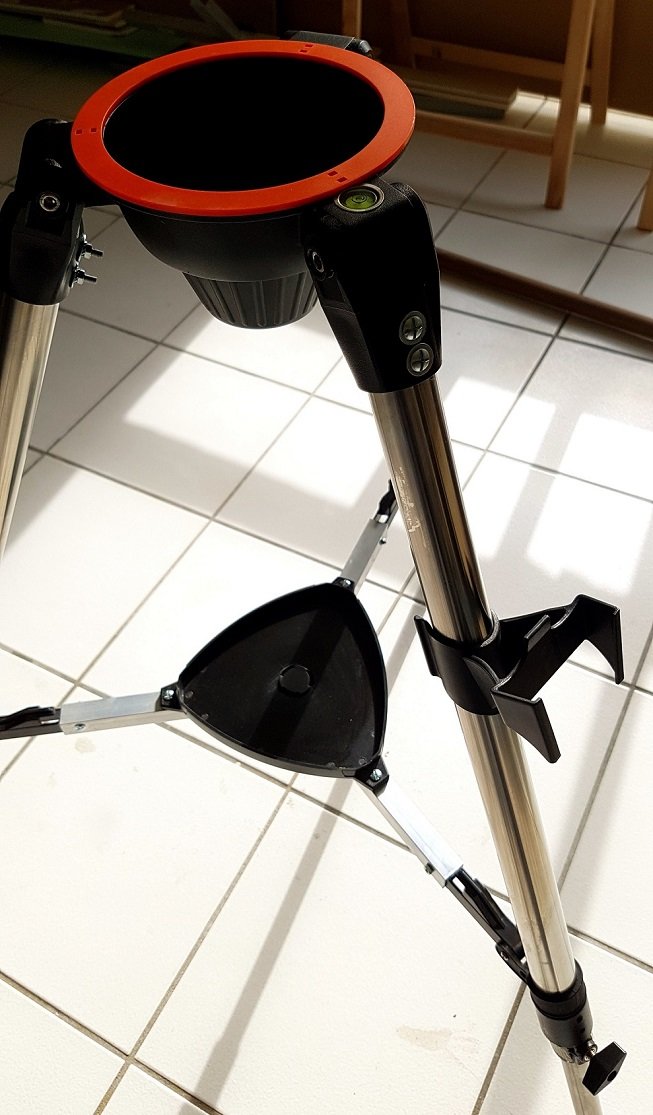

Cool, ça ressemble toujours à un tripod...





Voilà une monture de combat, catégorie.... Poids super plume... Mais elle twist plus du tout et vibre presque plus....

[Ryo]

Wouah tu m'épates Bravo

[Sebriviere]

Merci,



Je n'ai rien inventé, juste mis en pratique et en photo ce que j'ai trouvé sur le web...

[Sebriviere]

Merci,



Je n'ai rien inventé, juste mis en pratique et en photo ce que j'ai trouvé sur le web...

[fredo38]

hello joli boulot



je n'en ai pas fait autant sur le mien... j'ai enlevé tout les rivets du bas et du haut, puis ajouter scoth fibre américain manchonner, puis percage des anciens trous de rivet au diam4mm et enfin rivetage de l'ensemble avec des rivets 4x8mm.... (attention au delà de 8mm pour la longueur des rivet ca passe pas sur les tubes du bas)

je ne sais pas si la "modif" est comparable à celle que tu propose,(encore que augmenter l'écartement doit a mon sens grandement améliorer la stabilité, il faudrait comparer) une chose est certaine, la stabilité est énormément améliorée, la Map est beaucoup plus agréable et précise, sans compter les observations plus confortables ...

On ajoute à cela un bon réglage des moteurs, une collimation précise, un petit par buée

ce qui donne enfin une config exploitable ! et surprenante ! avec un goto redoutable est un suivis fidéle....



ce mak est un excellent télescope d'appoint pour les sorties éclaires



bon ciel a tous !



fredo;)

Modifié 20 février 2017 par fredo38

[Sebriviere]

Le par buée est en projet:

J'ai commande chez Conrad:

- un inter thermique différentiel et sa boite (18€+8€)

- fil résistif 5 m (5€)

- film chauffant 50 mm x 20 mm (12€)

et sur Amazon

- cache câble Néoprène 200 cm x 13 cm (10€)



Donc pour 62€ je devrais pouvoir chauffer tube, renvoi coudé et voir oculaires....



Je ferai 'tit tuto la dessus...

[Kaptain]

Super, j'ai le même ! Pour ma part, j'ai mis un vieux pied photo au lieu de l'original, mais ça twiste encore trop, je vais essayer ta combine. Ces petits Maks sont vraiment épatants pour les petits coups d'oeil vite faits. Merci pour le partage.

[Bofix]

Super ! Moi je mettais 10kg de poids entre le pieds, tellement qu'ils étaient courbé vers l'intérieur !

Et malgré ça, la claquement du miroir de l'apn faisait tout vibrer !



Ton amélioration est super !

[Sebriviere]

Bofix,



J'y pense aussi, peut être pas 10kg, mais un poids suspendu sous le porte accessoire, histoire de ne pas avoir que le MAK 127 tout en haut, redescendre un peu le CDG des vibrations résiduelles...

[Bofix]

Ça marche bien pour stabiliser un peu, technique de photographe qu'on m'a transmis (d'ailleurs, souvent les trépieds photos ont un crochet dessous, pour accrocher le sac avec le matos, cela fait un lest au milieu, et évite un peu le vol)

[morbli]

@Sebriviere

pourrais-tu remettre les photos en ligne si tu les as toujours?



Merci

[Sebriviere]

Dans le désordre, mais les voila...

[morbli]

il y a 49 minutes, Sebriviere a dit :

Dans le désordre, mais les voila...



Super!!! Merci beaucoup.

J'ai commencé les modifications à partir des seules explications et tes photos me montrent ce qu'il me reste à faire (élargissement de l'embase du porte-accessoire et petit tube dans les articulations du haut)

Même sans ces 2 dernières évolutions, l’amélioration de la rigidité est spectaculaire.
