Erreur périodique sur une NEQ6

[oli14]

Bonjour,



J'ai une NEQ6 Pro que j'ai modifiée avec un kit Rowan et des roulements à bille SKF il y a 1 an environ.

Lors de mes séances d'autoguidage, j'obtiens en général un RMS compris entre 0,8" et 1,4". Donc cela n'a jamais été formidable, même si cela me permet, compte tenu de mon échantillonnage, d'avoir des brutes correctes sur des poses de 10 minutes.



Quelques-unes de mes dernières images :

http://www.webastro.net/forum/showthread.php?t=143093

http://www.webastro.net/forum/showthread.php?t=143948)





Hier, j'ai décidé de mesurer mon EP avec PHD2 + PEC Prep. Il n'y avait pas de vent. Voici les résultats de plusieurs tests que j'ai fait :



EP (autoguidage désactivé) :

1°) J'obtiens une erreur périodique sur 481,1 sec. La courbe ne semble pas très sinusoïdale. Peut-on considérer que mon EP s'étale sur +/- 3,5" donc de 7" d'arc ? Que faut-il penser de ces résultats ?

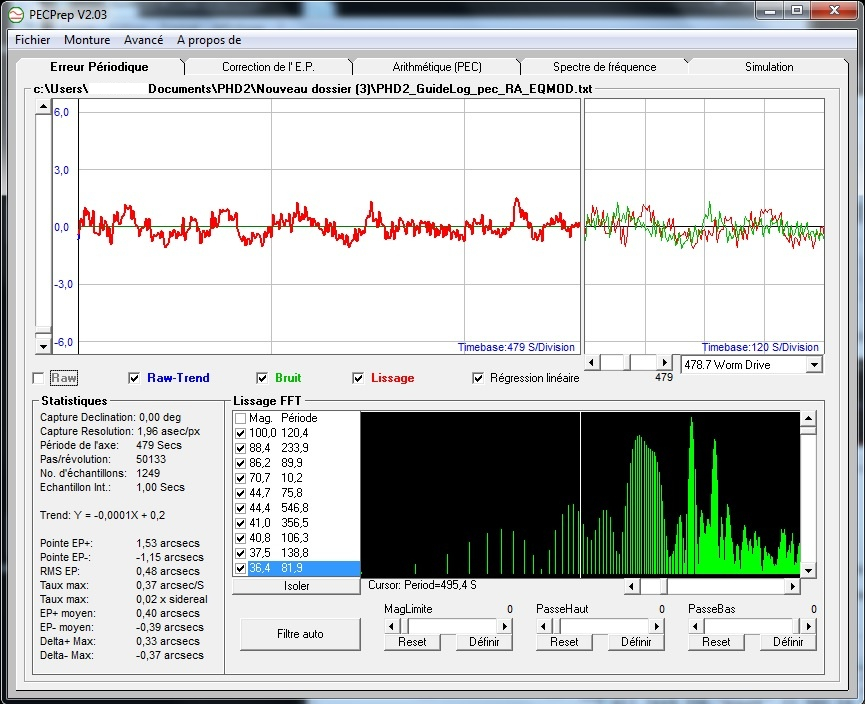

2°) EP avec PEC activé (autoguidage désactivé) :

Je vois bien la correction par rapport à celle du dessus. Que faut-il penser de ces résultats ?

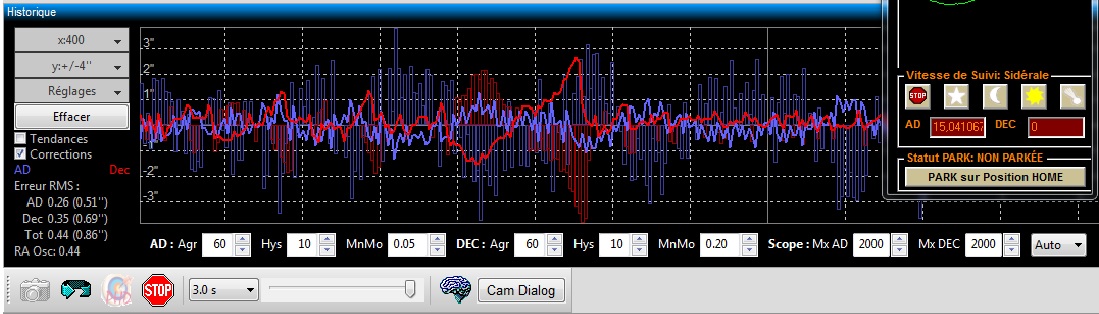

3°) Autoguidage :

Ce n'est pas toujours comme cela, j'ai plutôt un RMS de 1,2".

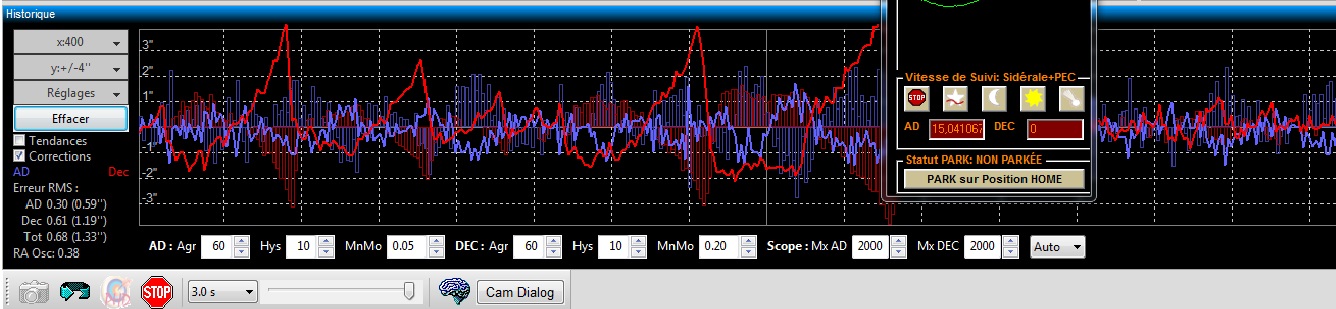

4°) Autoguidage avec PEC activé :

Je ne comprends pas pourquoi les résultats sont moins bons et surtout pourquoi c'est plus élevé en DEC.



Merci de vos conseils.

Modifié 23 février 2017 par oli14

[Fred_76]

PHD2 est nettement plus chiant que PHD1 en Dec. au club (SAH) ils sont tous revenus à PHD1 et en sont largement plus satisfaits, y compris sur une grosse Valmeca.

[olivdeso]

Le pricipal soucis est que le moteur de DEC change de sens. Ça ne doit pas arriver.



Il y a plusieurs problèmes



- MnMo trop faible en DEC. Il faut augmenter à 1" environ uci (je te laisse calculer le nb de pixels) de manière à ce que la courbe reste d'un coté de l'axe et que le moteur tourne toujours dans le même sens.



- agressivité en DEC trop élevé. Avec une bonne mise en station 0,3 doit suffire. Ça évite de chasser la turbu.



- la mise en station ne me parait pas OK et/oui il y a un problème mécanique soit pas assez de jeu à la vis sans fin de DEC (ça coince) soit trop de jeu (jeu de vis sans fin ou pignon/poulie dévissé)



En AD c'est bien. Juste un peut augmenter l'agressivité.



La courbe d'EP montre une superposition de l'EP de la vis sans fin et d'une EP d'un autre élément. C'est pour ça que ce n'est pas sinusoïdal par faitement. La où c'est très étonnant est que les 2 problèmes sont parfaitement corrigé par la pec.



Quel est ton échantillonage de guidage?

Quels sont les résultats de la calibration?

Modifié 23 février 2017 par olivdeso

[AstroNOTE-Guillaume]

j'ai réalisé les même essai que toi après ma modif et j'ai les mêmes résultats a peu de chose prêt même si la mienne est peu être un peu plus périodique (et encore) Cependant mes piques sont moins élevé qu'avant la modification.



Coté RMS je tourne sous un bon ciel et une MES impec au alentour de 0.4 pix rms (0.6") donc pas mieux après ça peu aussi dépendre de la turbulence mais c'est déjà pas mal je trouve pour une NEQ6

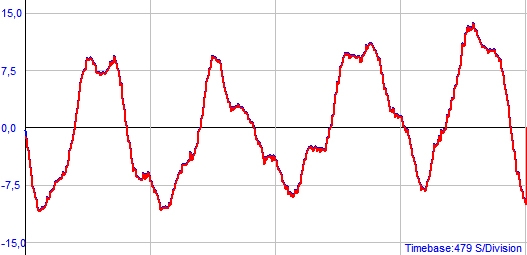

Mon relevé avant modif:

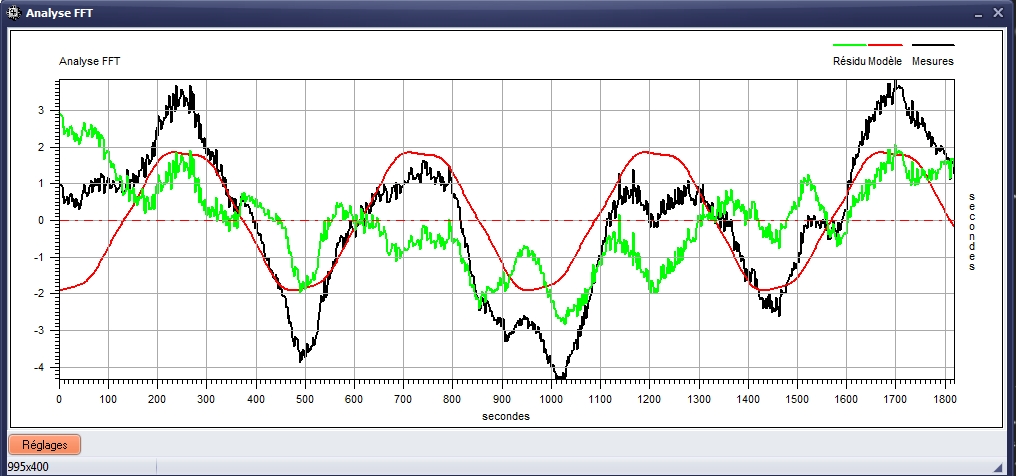

Mon relevé d'EP sur 1800s après modif:

[oli14]

Merci pour vos réponses.



PHD2 est nettement plus chiant que PHD1 en Dec.



Avant les réglages actuels, mon RMS en AD était très souvent supérieur à 1" mais en DEC, il était inférieur. Je ne suis pas sûr me concernant que PHD2 soit en cause.



la mise en station ne me parait pas OK et/oui il y a un problème mécanique soit pas assez de jeu à la vis sans fin de DEC (ça coince) soit trop de jeu (jeu de vis sans fin ou pignon/poulie dévissé)



Oui, il n'y a avait pas de jeu en DEC, je viens de faire un nouveau réglage pour avoir un léger jeu.



Quel est ton échantillonage de guidage?

Quels sont les résultats de la calibration?







j'ai les mêmes résultats a peu de chose prêt



Oui, je vois que ta courbe oscille entre +4" et -4" environ, c'est proche de mes résultats.



Je ferai des tests avec le nouveau réglage lors de ma prochaine sortie.

Modifié 24 février 2017 par oli14

[Raphael_OD]

Un petit rappel du boulot de olivdeso

https://www.astroantony.com/tutoriel/PDF/Autoguidage.pdf



Pour la mise en station : tu lances l'autoguidage tu mets la DEC à OFF tu es fixé. Si ta courbe de dec plonge, à revoir. Je viens de tester la dernière version 2.6.2 de PHD d'ailleurs, sur celle ci il estime toujours directement l'erreur de mise en station dès que l'on coupe la DEC.



Si 10'> écart de MES > 5' pas engageant pour de bonnes images, si tu vises les constellations circumpolaires tu verras déjà une rotation de champ sur 300s de pose unitaire. Passage par la case Drift Align.



Echantillonnage de ton imageur 1.40/px celui de ton autoguideur 1.91/px, redonne nous les bonnes valeurs si je me trompe.

olivdeso confirmera mais si tu veux des étoiles rondes tes erreurs de guidage ne doivent pas être > 0.7" par axe, même si PHD peux guider sur le centroïde de l'étoile au 1/50 de px j'échantillonne plus fin sur le "guideur". Le jour où tu as peu de turbulence bingo sur le piqué !



Pour les valeurs annexes j'utilise Outils > Guiding Assistant.

Enfin pour l'orthogonalité j'aligne au mieux la caméra dans le POC dès le début.

A+

Modifié 24 février 2017 par Raphael_OD

[oli14]

Merci Raphaël pour ton commentaire.



Hier soir, j'ai fait de nouveaux essais.

- Nouveau réglage pour avoir un léger jeu en DEC.

- Orientation de ma caméra guide.

- Prise de dark dans PHD2.

- Mise en station avec la méthode drift Align

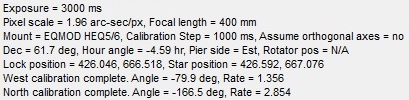

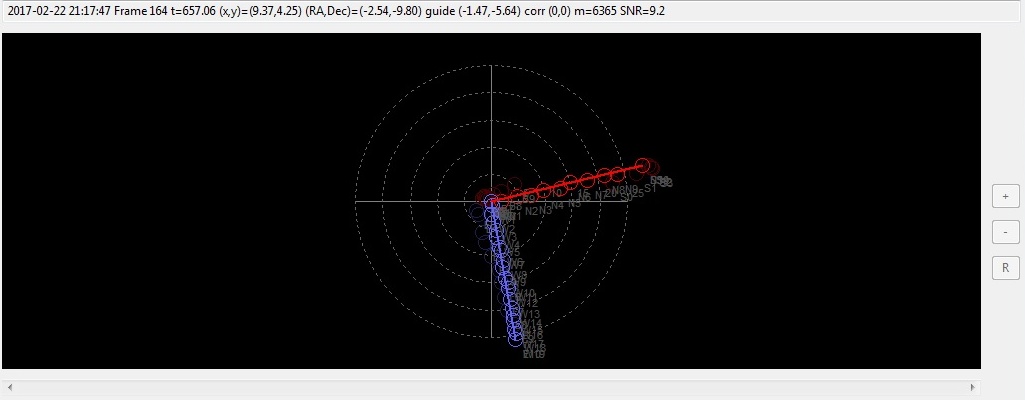

La calibration :

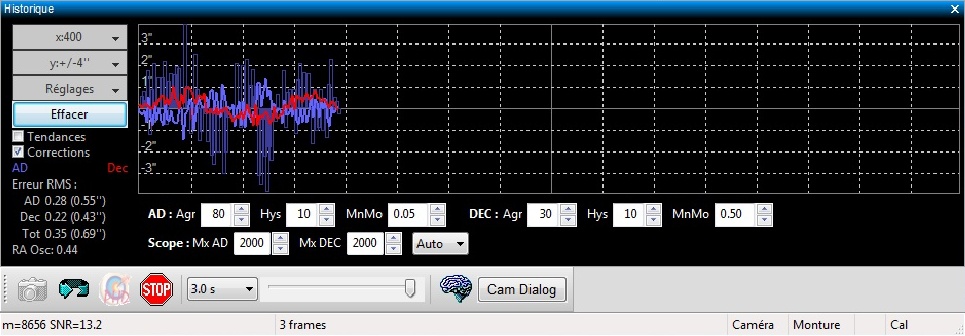

J'ai une amélioration en DEC et globalement du RMS, qui varie entre 0,7" et 1" :





J'ai toujours une deuxième erreur périodique tous les 240 ms :





En sélectionnant 482,4 ms :

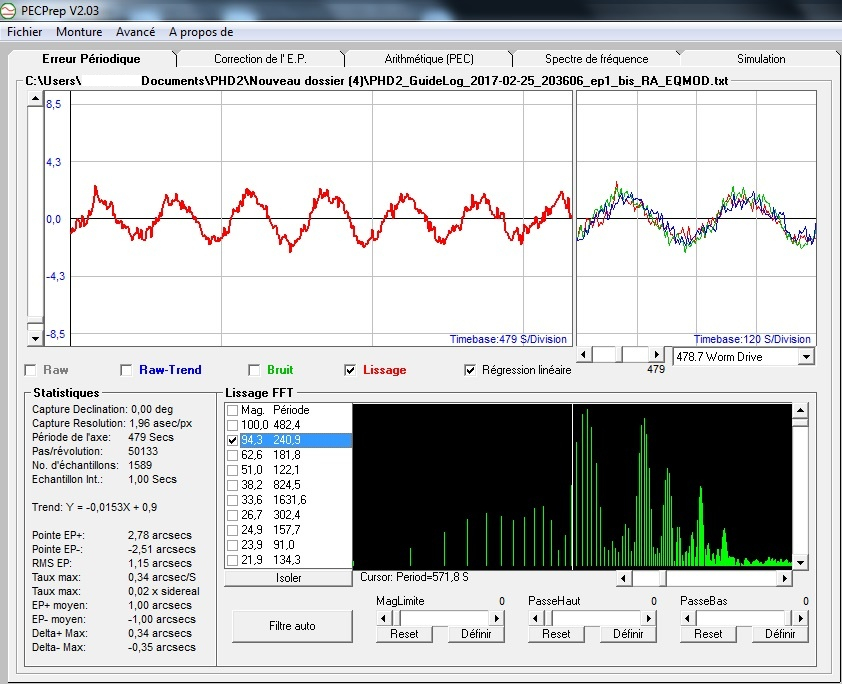

En sélectionnant 240,9 ms :





D'où peut venir cette seconde erreur périodique ?

[Alarcon yves]

Bonjour, je peut me tromper, mais la période de 240s représente 1/2 tour de vis VSF. La cause peut venir d'un léger voilage, ou d'un mauvais réglage, voir aussi l'écrou qui tient la vsf qui serrait trop serré ou desserré, mais attendre d'autre avis.

Yves.

Modifié 26 février 2017 par Alarcon yves
