Inclinaison orbite de lancement

[rmor51]

J'aurais besoin d'éclaircissement sur pourquoi à partir de Cap Canaveral l'azimut de tir est compris entre 28°5 minimum et 62° maximum.



Et pourquoi l'ISS est à 51°6 à cause de Baïkonour ?

Modifié 27 février 2017 par rmor51

[Benoît]

Je ne sais pas, mais je crois que ça a quelque chose à voir avec la latitude de Cap Canaveral (28ºN).



Autre indice, si on additionne les 2 valeurs que tu donnes, on trouve 90º

[montmein69_2]

Il s'agit effectivement d'un compromis entre russes et américains lors de la négociation de leurs participation à l'ISS. C'est effectivement lié aux possibilités de tirer de Baîkonour sanss changement d'orbite.



source wikipedia

Pour permettre l'intégration de la Russie dans le programme, la NASA décide que la station sera placée sur une orbite d'inclinaison 51,6° permettant aux vaisseaux Soyouz et Progress, aux capacités de manœuvre limitées, de desservir la station spatiale sans changer de plan d'orbite. Les navettes spatiales qui partent du centre spatial Kennedy (inclinaison 28,5°) doivent par contre changer de plan d'orbite ce qui réduit leur capacité d'emport de 6 tonnes

[rmor51]

J'ai trouvé de la documentation là dessus. Il y a une relation trigonométrique entre l'inclinaison de l'orbite, l'azimut de tir et la latitude du lieu:

cos (incli)=sin(azim)*cos(lat)



Si on tire plein est (90°) alors cos (incl)=cos(lat) et incl=Lat et incl=Lat=28°5. Mais rien n'interdit de tirer au sud à 150° par exemple ! Alors ?

[Mago67]

Si tu tires vers l'est le lanceur profite de la vitesse de rotation de la terre, ce qui n'est pas négligeable. C'est plus de 400 m/s au niveau de l'équateur.

[Paul_Wi11iams]

J'aurais besoin d'éclaircissement sur pourquoi à partir de Cap Canaveral l'azimut de tir est compris entre 28°5 minimum et 62° maximum.



Ca paraît serré.

Peux-tu dire ta source ?

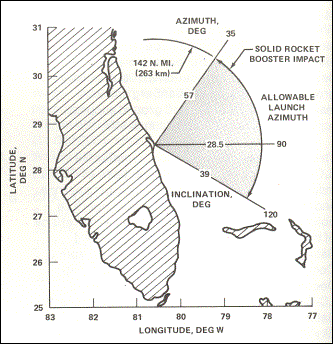

Pour moi, c'est entre 35° et 120°.

Ici le Nord = 0° Est = 90° Sud = 180° Ouest = 270°.

Les images suivants, dont deux sont piqués du même livre, sont cliquables pour montrer la source











Je pense qu'il faut distinguer entre l'azimut du lancement et l’inclinaison orbitale.



et vais travailler la question en toute transparence !

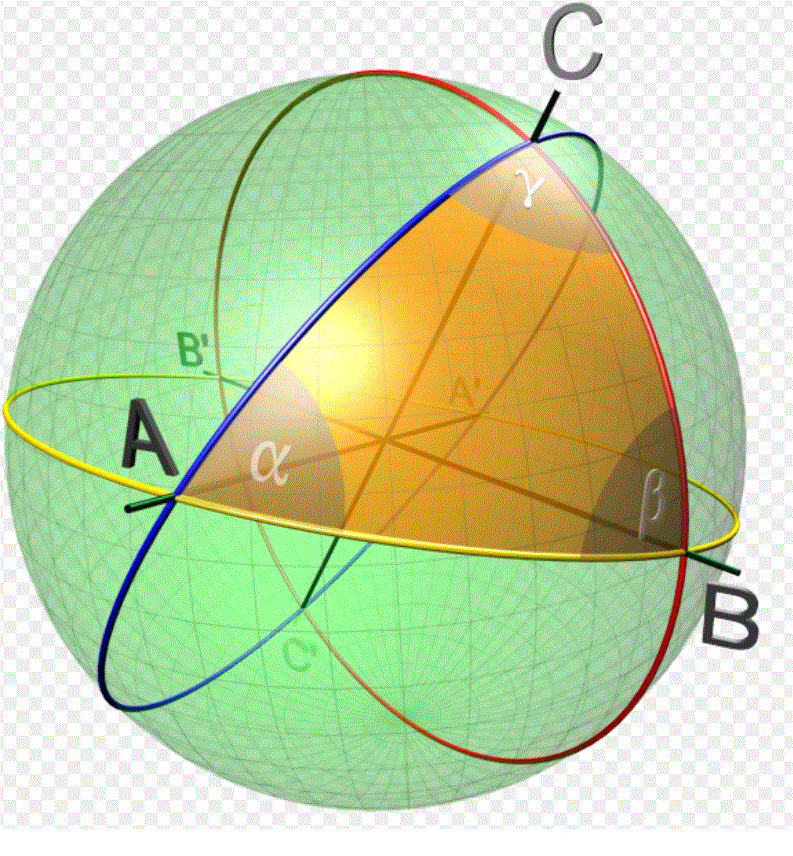

Plusieurs sources disent, comme rmor51, que

cos(inclination)=cos(lat)∗sin(azimuth)



Par exemple, en lançant à l'Est depuis KSC en Floride

cos(inclination)=cos(28°)∗sin(90°)

cos(inclination)=0,88 * 0,5

cos(inclination)=0,44

inclination = 63,8°









Prenons deux autres exemples pour être sûr d'avoir compris (j'apprends en même temps !)



1/ A partir d'un point tout à côté du pôle Nord, on lance vers l'Est. En fait, on va descendre le long d'une ligne de longitude et mon orbite va être polaire.



2/ Je lance rétrograde vers l'Ouest depuis chez mes amis du Gabon en l’Afrique... équatoriale, donc 270°

cos(inclination)=cos(0°)∗sin(270°)

cos(inclination)=1 * 1

cos(inclination)=1

inclination = 0°



On part donc le long de l'équateur, ce qui est intuitivement juste. Moins juste est le fait que

l'Afrique francophone

semble quasi absente de WA. Là, il y a peut-être quelque chose à faire, surtout dans un coin où les nuits sont belles et la pollution lumineuse absente en dehors des villes. Il y avait un aviateur webastram qui a parlé de ça il y a quelque temps, il me semble.

Modifié 28 février 2017 par Paul_Wi11iams

[rmor51]

sin(90)=1 et pas 0.5. i=28°5 dans ce cas.



En fait quels sont les facteurs limitant le choix de l'azimut pour un point de latitude donnée ?

Modifié 28 février 2017 par rmor51

[Paul_Wi11iams]

sin(90)=1 et pas 0.5. i=28°5 dans ce cas.



En fait quels sont les facteurs limitant le choix de l'azimut pour un point de latitude donnée ?

Oups. Je me couche et vais corriger demain.



Le facteur limitant le choix d'azimut est les contraintes géographiques, s'agissant de l'interdiction du survol des terres habitées. Il est mal-vu de lâcher une charge utile en voie de perdition sur Port aux Princes ou Havane. Ces cas sont prévus même pour les lanceurs transportant des astronautes qui, en cas de déviation de la trajectoire hors des limites indiquées sur la carte, doivent se sauver avant que le système d’auto-destruction du lanceur s'enclenche.

Modifié 28 février 2017 par Paul_Wi11iams

[bongibong]

et sin(270°) = -1 non ?

[den]

Un petit PDF avec pas mal d'éléments : https://documents.ariadacapo.net/cours/introduction_vol_spatial/cours_4.pdf'>https://documents.ariadacapo.net/cours/introduction_vol_spatial/cours_4.pdf



Le reste des cours : https://documents.ariadacapo.net/cours/introduction_vol_spatial/



Résumé : Pas toujours simple

Modifié 1 mars 2017 par den

[rmor51]

Merci pour toute cette lecture,....et en français en plus !
