Design avec Newt

[Raphael_OD]

Bonjour,

j'aimerai que quelqu'un m'éclaire sur un design sur Newt

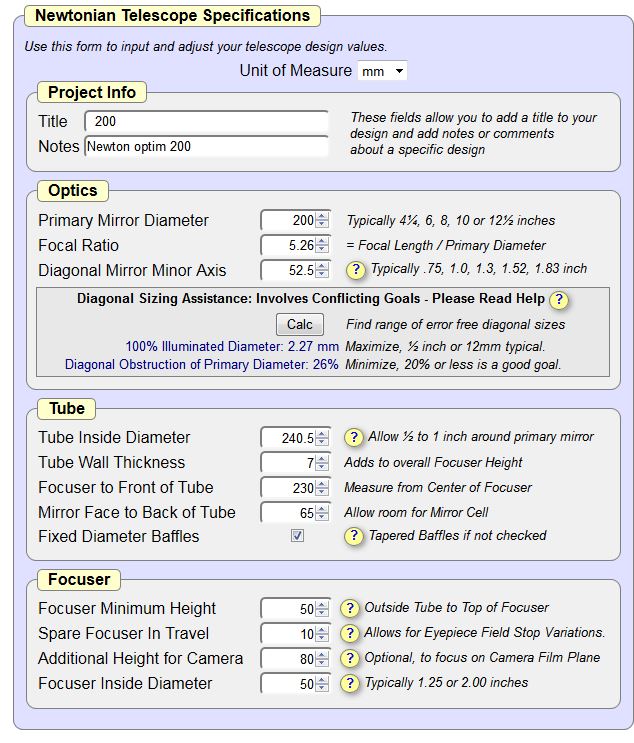

ici la rubrique 100% illuminated diameter = champ de pleine lumière = 2.27mm !!?

Car si je prends les calculs de Serge Bertorello ou Texereau ça ne colle pas

le télescope est fini depuis 3 ans et je confirme que mon CPL n'est pas à 2mm (mais à 10mm)

je dois mal interpréter le paramètre.



Pour le reste pas de problèmes particuliers



Merci de votre aide.



Modifié 3 mars 2017 par Raphael_OD

[Raphael_OD]

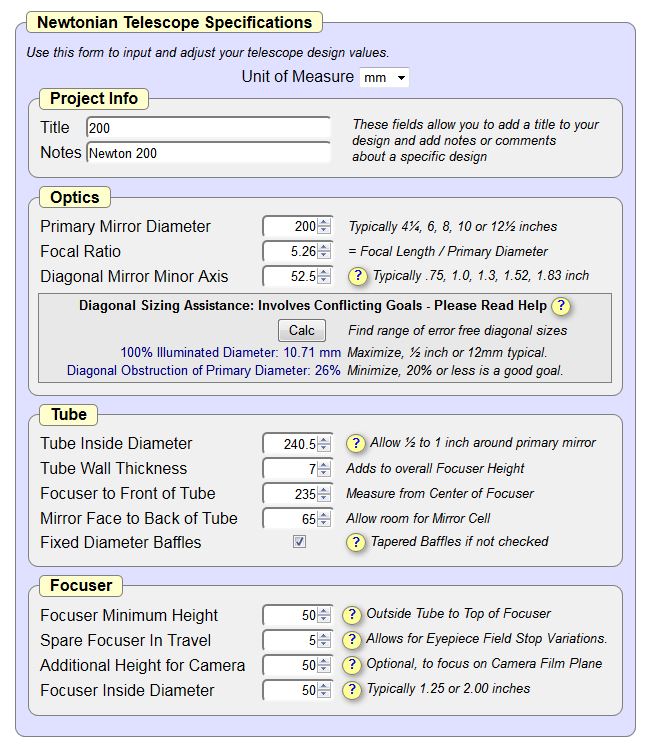

Alors toutes mes confuses les parms du focuser étaient erronés j'ai bien mes 10.71 mm à présent ...configuré un newton c'est comme vouloir rentrer un éléphant dans une twingo



Modifié 3 mars 2017 par Raphael_OD

[gerard33]

Salut

les côtes additionnées donnent la MAP à 260 de l'axe du secondaire, pas étonnant que le champ de pleine lumière soit riquiqui

[gerard33]

Salut

les côtes additionnées donnent la MAP à 260 de l'axe du secondaire, pas étonnant que le champ de pleine lumière soit riquiqui

[jgricourt]

Quelle est la distance entre le primaire et le secondaire ou bien la distance du secondaire au foyer ? Un CPL de 2mm celà parait effectivement trop peu pour ce f/D et cette obstruction.



OK donc 260mm ... d'après le calcul fait ci-dessous c'est cohérent. Le foyer sort vraiment beaucoup, en visuel ça reste acceptable (car une baisse de 0.4 mag seulement pour un CPL de 28mm) mais en imagerie l'illumination ne sera pas top.



http://www.bbastrodesigns.com/diagonal.htm

Modifié 3 mars 2017 par jgricourt

[Raphael_OD]

oups !

Modifié 3 mars 2017 par Raphael_OD

[Raphael_OD]

En fait c'est 235 !

817 distance secondaire primaire.

Modifié 3 mars 2017 par Raphael_OD

[gerard33]

L'ancêtre de Newt, Newtwin était plus explicite

le problème c'est qu'il ne tourne plus après XP

[Raphael_OD]

Alors j'ai fait tourné ...avec ma CCD 15mm (12x9) de diagonale je trouve 12mm de CPL si je concède une petite perte de magnitude au bord, ce qui me suffit.

Juste à rechercher un argument pour passer de 52.5 de petit axe sur mon secondaire à 60 (plus de dégagement plus confortable peut être). Etant donné le relooking de mon tube autant passer partout. Des avis ?

[Astroced69]

Quelqu'un aurait un lien vers Newt qui fonctionne sous W10...?

Merci d'avance

[den]

http://stellafane.org/tm/newt-web/newt-web.html



Et on trouve CPL secondaire par là : Telecharger CPL

Merci à Christophe Perrier
