Raquette Vixen DD1 et alimentaion

[babar001]

Bonjour



J'ai racheté il y a quelques jours une GPDX avec motorisation double axe avec sa raquette DD1.

Chez le vendeur tout tourne nickel sur une batterie style "power bank".

Aujourd'hui j'achète un transfo 220v-->12v et... rien, la diode ne s'allume pas.

J'ai bien fait attention avec la polarité - au centre (il est facile d'nverser la polarité avec les fiches munies de "pique" qui sont fournies avec le transfo)

Je file dans ma voiture et je branche sur l'allume cigare et ici: OK

Faut-il absolument une batterie pour faire fonctionner cette raquette?

Et si oui, quel serait un maître achat?

Merci

[OrionRider]

Tu as acheté quoi comme transfo? Il doit sortir un courant redressé (courant continu) avec une intensité d'au moins 3A.



Tu peux mettre une petite photo du transfo, avec la plaque technique visible?

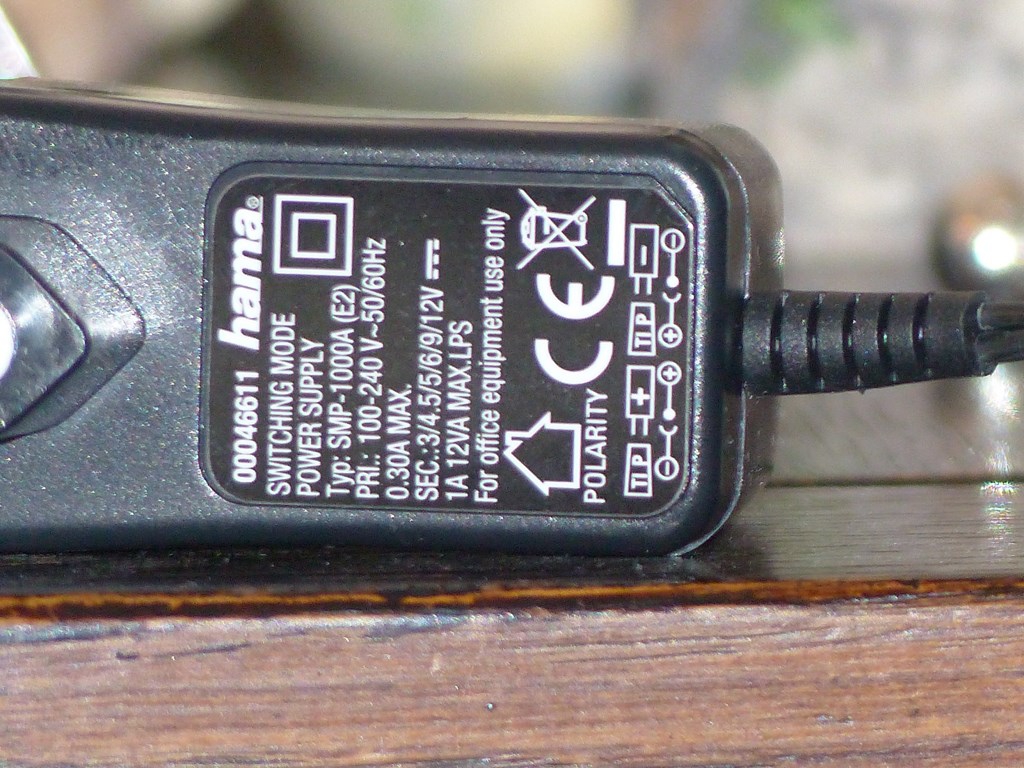

[babar001]



Je pense donc que l'ampérage est trop faible.

Merci

[norma]

Aïe, attention avec les DD1 : le mieux c'est encore les piles sinon une véritable alim stabilisée. Elles n'aiment guère les ondulation ...

Cordialement.

[olivdeso]

12V avec la DD1? C'est pas 6V?

[BGI]

Je confirme 12 volts pour la DD1.

C'est ce que j'ai sur ma Vixen GP.



Attention, polarité d'origne de la prise: - au centre !! Perso, j'ai remis ça au standard général, avec en plus une diode anti-inversion + fusible.

[loulou7331]

6V c'est pour certaines vieilles raquettes avec un seul moteur (New Polaris?). Même les anciennes DMD (moins ergonomiques que les DD, mais plus fiables et consommant moins) fonctionnaient entre 9 et 12V. Quant aux raquettes DD, je confirme que c'est bien 12V. Un boitier piles (les grosses, D LR20) fourni un ampérage suffisant.

[babar001]

Merci à tous

Je vais essayer avec plus d'ampérage

[OrionRider]

Attention aussi avec les blocs à voltage variable. Le courant n'est pas redressé correctement, on mesure souvent plus de 30V alternatif en sortie.



Le moins cher c'est l'alim de PC. Si tu es un peu bricoleur c'est facile à faire soi-même (avec une résistance 10 Ohm/10W pour charger le 5V):

http://www.jivaro-models.org/alim_12v/page_alim_12v.htm



Là, tu auras du 12V et du 5V à volonté. Si c'est assez stable pour un ordi, ça marche aussi pour le matos astro.

[teko38]

Bonjour

Une précision importante

Ne jamais laisser le commutateur en position X32 plus de quelques minutes

http://www.astrosurf.com/astrok2/raquette_dd1.html

Le risque et de griller les drivers de commande des moteurs

Sur la position X32 il sont alimentés en 12 v et non en 5V même en fonctionnement normal

Voir le schéma section puissance

Bonne journée

Cordialement Daniel

[loulou7331]

Oui, merci d'avoir rappelé ce bon conseil! D'ailleurs en position 32X, en fonctionnement normal les moteurs font un bruit différent que dans les autres positions.



C'est quand même incroyable que Vixen n'indique pas ce conseil dans la notice.

[babar001]

Bonjour



Petit retour

J'ai acheté le Power Tank Skywatcher (le moins "gros" celui à 99 euros) .

Et ça fonctionne

En prime on a à disposition une grosse lampe et une plus petite avec un cache rouge transparent amovible.

Chose à préciser: sur certains sites (voir catalogues) on parle aussi de sorties en 3,6 et 9 volts.

Sur le modèle reçu (plus moderne?) c'est rempacé par deux prises usb
