Bonjour,

J'ai souvent constaté que mes collimateurs n'étaient pas toujours parfaitement réglés. Après plusieurs essais j'ai fini par réaliser ce petit montage qui me donne satisfaction. Cela peut éventuellement rendre service. D'autres personnes on peut-être déjà publié un outil similaire.

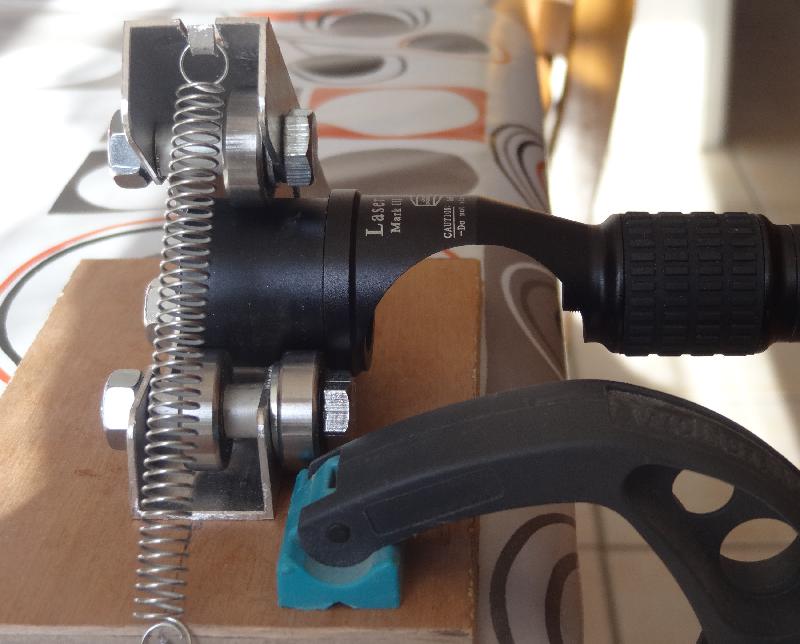

L'appareil est fixé sur une table, on projette à quelques mètres sur une cible, la rotation s'effectue en douceur et permet de bien situer les défauts.

Matériel :

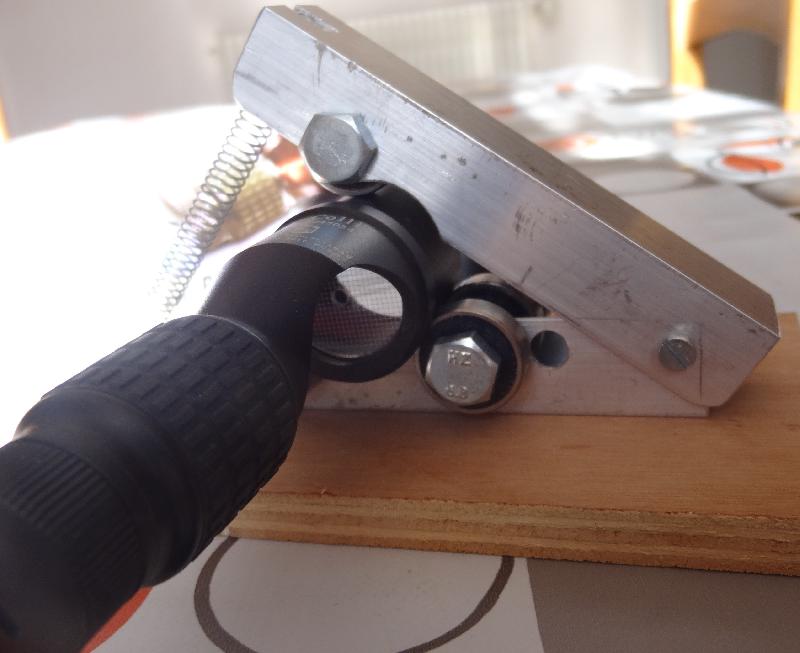

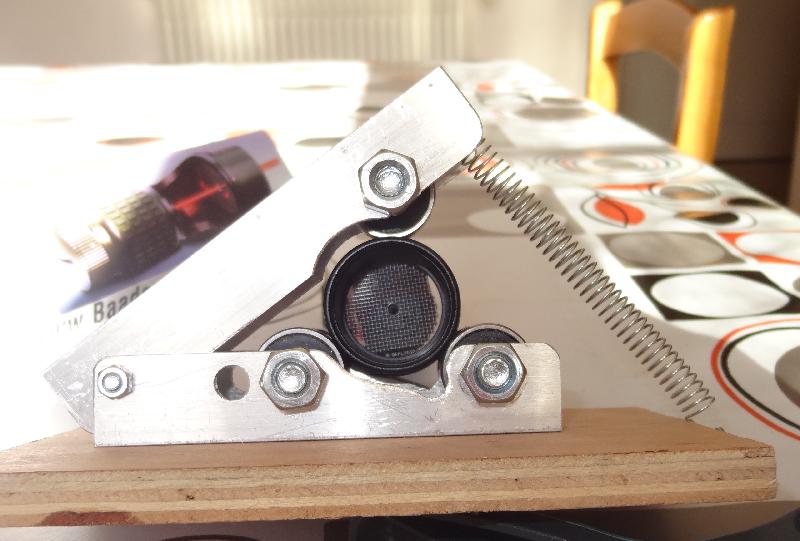

Contreplaqué - U en alu,5 roulements(Décatlhon), 3 boulons HM8 et rondelles plates, entretoises en tube alu de 8x10, un ressort et quelques vis de fixation.

J'espère que les images sont suffisamment explicites.





[dob24]

Bel outil! Merci du partage

[Torstein]

...

Modifié 1 août 2017 par Torstein

[rchau]

Comme toi je bricolais avec une cornière et divers objets. J'en ai eu assez alors une petite réflexion et 1h1/2 après c'était opérationnel.

[CATLUC]

Bravo pas bête du tout

Roulements de rollers je présume.

Bonne journée

Luc

[Torstein]

...

Modifié 1 août 2017 par Torstein

[chatbleu54]

Ah, mais c'est bien sur !!!

[rchau]

C'est bien des roulements de rollers achetés il y a quelques années pour la fabrication d'un 300 serrurier et aussi pour des tables équatoriales. Actuellement ils sont en magasin ou sur internet en plaquette de 8 au prix de 9,99€.

Bonne soirée

[rchau]

C'est bien des roulements de rollers achetés il y a quelques années pour la fabrication d'un 300 serrurier et aussi pour des tables équatoriales. Actuellement ils sont en magasin ou sur internet en plaquette de 8 au prix de 9,99€.

Bonne soirée

[maire]

Idée simple et efficace!

[sirius49]

Bravo et merci
