EQ6 : rondelles plastique cassées

[Quentin54]

Bonjour les Webastrosurfeurs !



Ca y est : je me suis lancé dans le démontage de mon EQ6



10 ans que je l'ai et je ne l'avais jamais démontée pour la nettoyer/graisser et ajuster les jeux.



Après quelques galères pour démonter les axes (bague du roulement conique de l'axe d'AD qui m'a résisté...), je constate qu'il existe, pour chacun des deux axes, une petite rondelle en plastique entre les roulements.



Or, en delta comme en AD... j'ai eu la surprise de trouver ces rondelles cassées en plusieurs morceaux, sans même y avoir touché ! Sans doute que le plastique a mal vieilli...



Savez-vous si ces rondelles se trouvent dans le commerce ?

Si non, quel matériel utiliser pour en bricoler des nouvelles ?



Merci par avance !

Cordialement,

Quentin

[olivdeso]

Oui il faut utiliser des "rondelles d'ajustement" en acier. Ça ne cuit pas avec la graisse contrairement à celles en plastique qui ne tiennent que 5ans environ.



La référence avait été donnée sur le forum, mais sinon tu mesure le diamettre intérieur et extérieur toi même.



Attention, les rondelles (celles qui dont au bout des roulements) permettent d'ajuster finement la hauteur de vis sans fin par rapport à la coronne. Tu as intérèt à acheter un jeu de rondelles de 0,1mm et 0,5mm et faire la combinaison qui donne la bonne hauteur. (Voir les tutos).



Ceci dit Skywatcher à prévu le coup : le diamètre d'usinage de la vis sans fin est nettement plus petit que celui de la courone ce qui donne une tolérance de placement beaucoup plus grande. (Mais une surface de contact plus petite)

[Quentin54]

Hello,



Merci pour ta réponse !



Bien je vais essayer de trouver des rondelles d'ajustement en acier... J'avais commencé à en bricoler en plastique, mais ca ne me plait pas.



Par contre je n'arrive pas à trouver les côtes des rondelles... et comme les miennes sont cassées en 10 morceaux c'est pas évident de faire une mesure précise des diamètres intérieur/extérieur.



J'ai l'impression que c'est int 20 mm ext 30 mm et épaisseur 1 mm en DEC, par contre en AD c'est plus compliqué tant la rondelle est en 1000 morceaux



Cette monture reste bien de la chinoiserie... c'est pas fait pour durer !

Sans parler qu'en démontant, j'ai découvert que le taraudage de la visse arrière de réglage de latitude était fait de travers... bref



Merci.

Quentin

Modifié 15 avril 2017 par Quentin54

[Quentin54]

J'ai trouvé ce site qui me semble pas mal :



https://www.123roulement.com/rubrique-accessoire-rondelle-butee.php



On y trouve une rondelle de diam interieur 40 mm, exterieur 60 mm et d'épaisseur 1 mm:wub:



Cordialement,

Quentin

Modifié 15 avril 2017 par Quentin54

[Petitprost]

Ce site est très bien , j'avais pris tous les roulements et rondelles pour réviser mon eq6 et de la graisse de Belleville verte

[Quentin54]

Ce site est très bien , j'avais pris tous les roulements et rondelles pour réviser mon eq6 et de la graisse de Belleville verte



Merci pour ton retour d'expérience !

:banana:



J'ai finalement commandé sur le site Promeca :



http://www.promeca.com/rondelle-dajustage-en-acier-p4900-fr.html?osCsid=5emdrkh3l0cu86b9enojqh9ua6



En effet, ils ont des rondelles de calage de 0.1mm d'épaisseur et de 0.5mm d'épaisseur dans les diamètres qu'il nous faut pour nos EQ6 c'est à dire 40 mm int x 50 mm ext.



Je vous dirai le sérieux du site en question.

Pour la graisse j'ai pris un tube de graisse universelle au Lithium.



PS : j'ai réussi à sortir les la couronne dentée de l'axe d'AD... et ca n'a pas été simple... Évidemment les rondelles entre les roulements étaient en 1000 morceaux...



J'attends donc les nouvelles rondelles pour regraisser et remonter le tout

Ca tombe bien, la météo annonce de la pluie cette semaine !





Cordialement,

Quentin

Modifié 16 avril 2017 par Quentin54

[Petitprost]

si cela peut t'aider :



http://www.webastro.net/forum/showthread.php?t=131982

[Quentin54]

si cela peut t'aider :



http://www.webastro.net/forum/showthread.php?t=131982



Super merci !



Dans un premier temps, comme je ne fais que du planétaire, je ne compte pas changer les roulements ni passer à une transmission par courroie.



Tiens par contre une question : avec quel outil as-tu démonté les vis noires de part et d'autre de la vis sans fin ? Une pince à circlips ? J'y jeterais bien un oeil car si ma vsf en DEC est assez souple, celle en AD est un peu dure à tourner à la main.



Cordialement,

Quentin

[Petitprost]

J'ai pris une pince avec embout en pointe ( je n'ai pas le nom en tête ) mais sinon Pierro commercialise un adaptateur

[olivdeso]

Pour le démontage et montage, il faut jouer sur l.a dilatation thermique. Tu chauffe la pièce externe (pour la dilater) et tu refroidit la pièce interne (pour la rétrécir).



Déjà tu verra qu'en chauffant avec un simple sèche cheveux x'edt 100x plus facile. Par exemple pour mettre lesgrand roulement sur l'axe. Sans les chauffer ils se coincent, ce mettent de travers c'est la galère. En le chauffant et un chouïa de graisse, ça va tout seul.

Pour sortir ou remettre la courone, pareil : tu la chauffe.

[Quentin54]

Pour le démontage et montage, il faut jouer sur l.a dilatation thermique. Tu chauffe la pièce externe (pour la dilater) et tu refroidit la pièce interne (pour la rétrécir).



Déjà tu verra qu'en chauffant avec un simple sèche cheveux x'edt 100x plus facile. Par exemple pour mettre lesgrand roulement sur l'axe. Sans les chauffer ils se coincent, ce mettent de travers c'est la galère. En le chauffant et un chouïa de graisse, ça va tout seul.

Pour sortir ou remettre la courone, pareil : tu la chauffe.



Merci pour cette astuce qui risque de m'être utile !



Cordialement,

Quentin

[Quentin54]

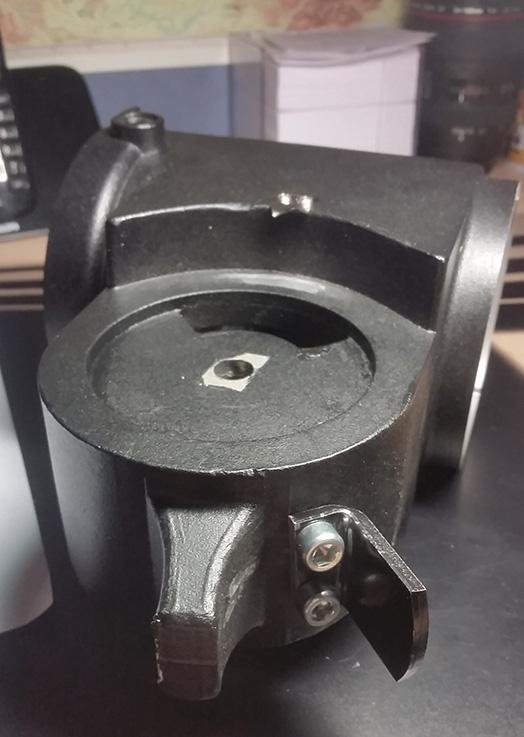

Puisque la monture est démontée... Je vous présente la modif à deux balles qui change la vie :D

Une petite butée de réglage de latitude bidouillée à partir d'une équerre à 1.50€ de chez Casto

Cout total de l'opération, 3€ avec les visses !



Il faut juste être bien concentré pour le perçage et le taraudage ! :be:



Cordialement,

Quentin

[Quentin54]

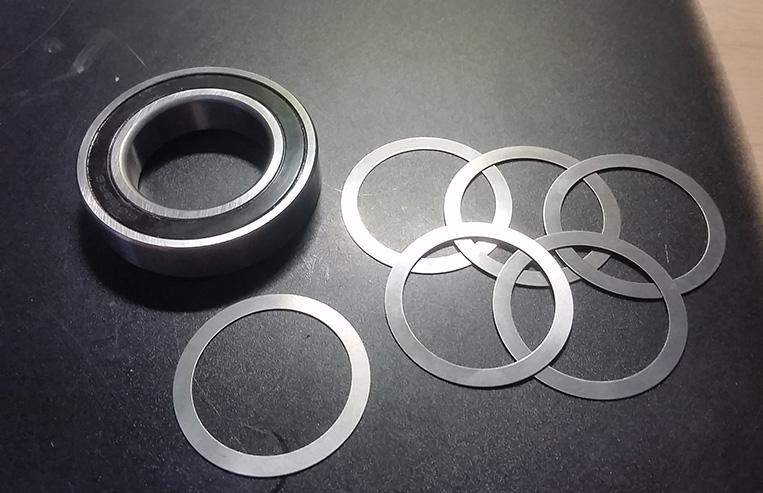

Et hop, rondelle de calage bien reçues !





Il n'y a plus qu'à remonter tout ca...
