Et voilà, je viens de péter mon porte oculaire, voir plus...

AstronomieLorraine

Par AstronomieLorraine
dans Matériel général

 Partager

Messages recommandés

AstronomieLorraine

AstronomieLorraine

Posté
Posté

En même temps je sais pas pourquoi j'ai eu espoir de réussir à garder un truc plus d'un an sans le casser, c'est toujours pareil au final.



Bref, je sors le scope mais pendant le montage une épaisse couverture nuageuse vient de nul part... premier coup au moral. Je le rentre alors que j'étais en train de réaliser la collim'. En le rentrant je discute et je suis un peu dans la lune (comme d'hab) du coup je remarque pas que j'ai gardé le Cheshire sur le PO et sorti au maximum (chose qui n'arrive jamais) et en posant l'ensemble je me relève et je tape l'épaule dans le Cheshire, et la un gros CRAAAAC me glace le sang.



Je constate directement les dégâts : le porte oculaire à maintenant un jeu. Je vérifie le Cheshire, il m'a l'air en état, même si c'est difficile de mesurer la droiture. Je vérifie alors ou se situ le jeu, je constate malheureusement que ce n'est pas la partie vis (qui elle est solidement ancré) mais la partie qui vient juste au dessus, c'est à dire l'ensemble (le tube qui rentre jusqu'à l'autre bout). Qu'est ce que je peu m'énerver à être incapable de me concentrer 30 secondes...



A noter que le coulissement du PO n'a visiblement pas souffert (aucun jeu) et que le jeu est un déplacement de 1 mm maximum au bout du PO (mais il y a clairement un jeu)



Le PO est le PO d'origine crayford... je vais douiller bordeeeeeeeeeel http://www.astroshop.de/fr/telescope-dobson-explore-scientific-n-305-1525-ultra-light-dob/p,44833#tab_bar_1_select



Mais bon... je ne viens pas me plaindre j'ai une question : Un PO avec du jeu ça peut le faire pour dépanner dans les beaux jours qui viennent ? En sachant que le jeu est de bas vers le haut, donc il restera (à moins que j'y touche) vers le bas... merci gravité !!

den

den

Posté
Posté

Faut surtout que tu démontes ou trouves quelqu'un de qualifié pour le démonter et voir d'où vient le problème exactement. Peut-être pas grand chose à réparer...

AstronomieLorraine

AstronomieLorraine

Posté
  • Auteur
Posté
Faut surtout que tu démontes ou trouves quelqu'un de qualifié pour le démonter et voir d'où vient le problème exactement. Peut-être pas grand chose à réparer...



oui mais en ce moment pas d'argent à dépenser et je connais aucun astram. Et j'espère faire quelques observation cette semaine encore.

Lasilla

Lasilla

Posté
Posté

Den a raison, lance un appel au peuple sur le forum en indiquant dans quel coin tu te trouves, il y aura sûrement quelqu'un pour t'aider à le réparer ! :)

paradise

paradise

Posté
Posté

Désolé pour toi ! :(



Je croyais que c'était un PO à crémaillère sur les ES, sur le mien on ne dirait pas un Crayford, ou bien c'est un hybride ?

AstronomieLorraine

AstronomieLorraine

Posté
  • Auteur
Posté (modifié)
Den a raison, lance un appel au peuple sur le forum en indiquant dans quel coin tu te trouves, il y aura sûrement quelqu'un pour t'aider à le réparer ! :)



Oui c'est vrai pourquoi pas... merci de votre aide !



Mais dans l'immédiat (cette semaine au moins) ça n'est pas au programme. J'aimerais sortir le scope dans les prochains jours en ce dernier quartier de lune...



Du coup avant tout j'aimerais encore utiliser celui-ci. D'ailleurs je viens d'y coincer un bout de feuille de papier qui cale plutôt bien (presque plus de jeu). Mais du coup l'orientation du PO n'est plus parfaitement perpendiculaire à la cage même s'il est à nouveau immobile... (logique puisque j'ai choisi l'une des deux positions qu'il alternait)

cela influera-il sur la lumière reçu dans l'oculaire et donc sur l'image ? Ou bien un jeu de PO n'est embêtant qu'à cause des mouvements inopportun durant l'observation ?



Je pose la question mais je crois malheureusement connaître la réponse, un PO plus droit ne peut pas récupérer la lumière de manière perpendiculaire et donc ne donnera rien... fait chier. demain j'essaye de bloquer les deux côtés avec la même épaisseur pour l'aligner à nouveau, à mon avis c'est pas au micromètre prêt.





Paradis : J'sais pas trop ils précisent pas crayford mais à l'époque ou je voulais me l'acheter on m'avait dit que c'était un crayford... en même temps je sais pas ce que ça signifie :be:

Modifié par AstronomieLorraine
chab

chab

Posté
Posté

aurais-tu quelques photos à nous poster de ton "miracle bossu" ?

quelqu'un pourra sans doute t'orienter.....

chatbleu54

chatbleu54

Posté
Posté

Normalement il y a deux vis en dessous, une pour serrer le PO pour que la MAP ne bouge pas et une pour régler le jeu !

paradise

paradise

Posté
Posté

Sur la page du forum, la question est tronquée avec des points de suspension, et on lit juste :



Et voilà, je viens de péter... :be:



Pardon de rigoler dans ton malheur, mais sur le moment je me suis dit : Bah ! Ce n'est pas si grave ! :D

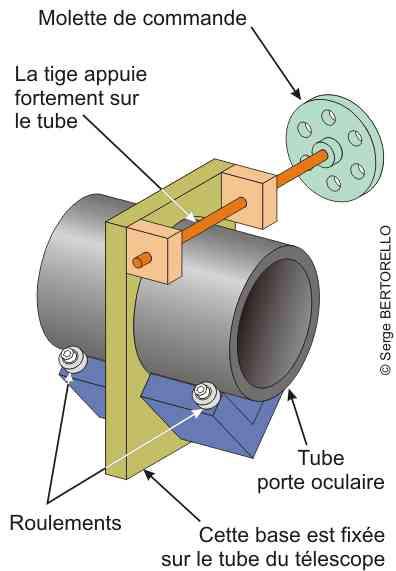

Le système de mise au point de l'ES me semble être à crémaillère, ou un hybride, les Crayford utilisent la friction.

D'ailleurs ces derniers ont tendance à se dérégler tout seuls quand on met du poids (gros oculaire 2", Barlow supplémentaire...), et il faut donc régler la friction selon la charge.

staffy

staffy

Posté
Posté
... Le système de mise au point de l'ES me semble être à crémaillère, ou un hybride, les Crayford utilisent la friction ...



Avec la photo du manuel (https://www.explorescientific.fr/out/media/5b9af8bab349d552064c6f21788ebfb4.pdf - figure 13/page 8) et les caractéristiques indiquées ("Focuser: 2 " / 50,8mm à pignon et crémaillère 10 :1, aluminium, avec réducteur 1,25"/31,75mm."), l'identification exacte du système n'est, effectivement, pas très évidente.

AstronomieLorraine

AstronomieLorraine

Posté
  • Auteur
Posté (modifié)

Hello, vous pouvez parfaitement rire de mon titre puisque bonne nouvelle ! J'ai réussi à le réparer :be::be::be:



Je partage ici le déroulement de l'opération si ça arrive à quelqu'un d'autres...



J'ai donc suivis vos précieux conseils et j'ai démonté mon PO... d'abord les molettes, puis le tout. Je constate déjà étrangement qu'un fois toute la structure enlevé, il n'y a plus de jeu (pourtant j'avais bien vérifié le jeu n'était pas entre la plaque de la cage et la plaque du PO). Une fois retiré tout était en ordre, ce qui me laissait penser qu'aucune pièce interne n'était tordue.

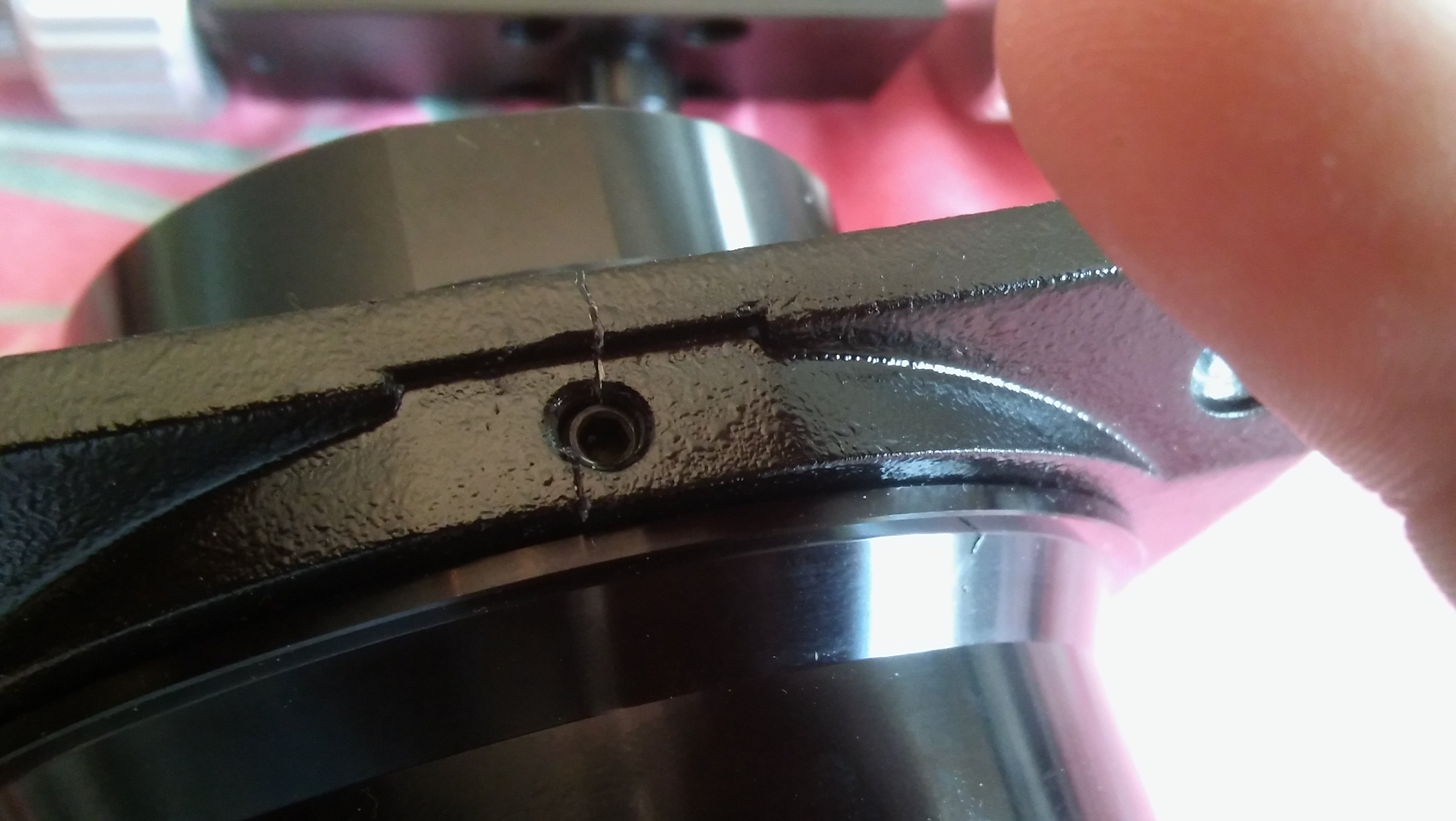

Je continue de démonter quand tout à coup je comprend le "CRAC" que j'avais entendu :






La pièce était coupé net (même si la force gardait les deux côtés collé l'un à l'autre)

Le problème étant désormais ciblé, je cours chercher de la super GLU que j'applique. Puis je remonte tout et miracle, plus du tout de jeu !! Seulement une jolie cicatrice sur le côté qui fait un peu blessure de guerre, quel style :cool:



Je suis plutôt rassuré, en espérant simplement que le PO globale n'est pas tordu, mais je pense que toute la pression s'est concentré sur la pièce qui à cédé (heureusement au final) :rolleyes:



Voilà voilà, c'était pour la petite histoire... si un jours vous entendez CRAC sur votre PO vous saurez ou regarder en premier :be:

Modifié par AstronomieLorraine
paradise

paradise

Posté
Posté

Voilà voilà, c'était pour la petite histoire... si un jours vous entendez CRAC sur votre PO vous saurez ou regarder en premier :be:

Oui, et on fera un titre « Eh voilà ! Moi aussi j'ai pété... » :D





Content pour toi ! ;)

AstronomieLorraine

AstronomieLorraine

Posté
  • Auteur
Posté
Nan mais c'est quoi ce métal qui casse comme ça ? Un alliage acier-cristal ? :b:



@Paradise : lol !



Pour sa défense (au métal, pas à paradis :be: ) le choc vient de mon redressement, donc toute la force de mes jambes... ce soir normalement je test s'il n'y a pas de nuage je vous en dirais des nouvelles.

pascvale13

pascvale13

Posté
Posté

Hello Astro Lorraine,

Je ne vois qu'un bi-composant (style epoxy) pour aluminium à malaxer pour résoudre ton problème

Tu peux faire avec une réparation de fortune; certains répare les carter de voiture...

Cordialement

Pascal

chticumulus

chticumulus

Posté
Posté
Hello Astro Lorraine,

Je ne vois qu'un bi-composant (style epoxy) pour aluminium à malaxer pour résoudre ton problème



Je confirme : j'ai réparé, jadis, une monture Vixen SP avec ce type de colle : diablement efficace !





Pierre

Babaorhum

Babaorhum

Posté
Posté

Salut.



Je ne sais pas s'il est judicieux de conseiller l'utilisation de résine à notre ami AstronomieLorraineau vu de son historique de post.

Entre le miroir avec la terre dessus, des traces de calcaire lors d'un nettoyage ou le givre.



Je conseille plutôt le coup de fil à un ami ou de laisser faire le temps. :):)



BB

AstronomieLorraine

AstronomieLorraine

Posté
  • Auteur
Posté
Salut.



Je ne sais pas s'il est judicieux de conseiller l'utilisation de résine à notre ami AstronomieLorraineau vu de son historique de post.

Entre le miroir avec la terre dessus, des traces de calcaire lors d'un nettoyage ou le givre.



Je conseille plutôt le coup de fil à un ami ou de laisser faire le temps. :):)



BB



J'ai l'impression d'être gaston lagaffe avec ce résumé :D



Mais c'est tellement vrai :rolleyes:

Moot

Moot

Posté
Posté
Nan mais c'est quoi ce métal qui casse comme ça ? Un alliage acier-cristal ?
Un alliage d'aluminium moulé, sans aucun doute. J'ai connu ce genre de déboire avec ce type d'alliage de basse qualité, ayant dû refaire un jour la lyre de mon mini-tour parce qu'elle s'était brisée en serrant trop fort une vis.



Une pièce usinée dans un bloc de métal laminé, c'est beaucoup plus résistant. Mais c'est plus cher, parce que c'est du boulot, et que la plus grande partie du métal part en copeaux.

Babaorhum

Babaorhum

Posté
Posté
J'ai l'impression d'être gaston lagaffe avec ce résumé :D



Mais c'est tellement vrai :rolleyes:



Désolé voisin, mais elle était facile.

BB

AstronomieLorraine

AstronomieLorraine

Posté
  • Auteur
Posté
Encore plus simple

Un PO d'occase sur WA



http://www.webastro.net/petites_annonces/porte-oculaire-2quot-skywatcher_40471.htm



En esperant qu il ne soit pas vendu...



Pas cher tout ça ! Mais comme dit je l'ai réparé, et ça à l'air de tenir à la superglu... pour l'instant je reste comme ça et j'en achète pas d'autres, on verra si ça cède... mais j'ai serré les vis comme un dingue et je crois pas qu'il y aura de pression dessus.

AstronomieLorraine

AstronomieLorraine

Posté
  • Auteur
Posté (modifié)

Test ce soir, aucun soucis dans l'oculaire, c'est réglé pour l'instant ! :)



(et la 2ème bonne nouvelle de la soirée un peu hors sujet, j'ai ENFIN vu la grande tâche rouge de jupiter, et très bien en plus ! :be: )

Modifié par AstronomieLorraine
chab

chab

Posté
Posté

Tu peux tenter une soudure au ''mig'' demande un avis à un garagiste...

Il existe aussi des pâtes qui créent une '' soudure à froid '' ❄

Observe que la fracture se situe au niveau de la vis sans doute aurais-tu forcé au serrage.... 🤔
