Cache miroir primaire

[Deepack]

Hello les gens ! Je l'ai enfin reçu :wub: Mon explore scientif 305



J'aimerais créer un cache pour le primaire, (et aussi trouver une protection, une housse pour le secondaire!)



Vous avez des bons plans à partager? J'ai pensé à utiliser du contreplaqué pour faire le cache du primaire... Si vous avez un autre matos à proposer?..



Pour l'instant j'utilise encore la mousse de protection, je l'ai juste un peu surélevée, mais c'est chiant à retirer une fois les tubes montés..





Merci!

[cbrunfranc]

Je vais suivre la discussion, elle m'intéresse.

Christophe-BF-

[den]

Les moules à tarte en alu fonctionnaient pas mal en cache de primaire sur les strocks

[Deepack]

Wat c'est sérieux là comme commentaire? XD ahahah





tu mets quoi comme protection pour ne pas tuer le miroir?

[ursus]

Hello les gens ! Je l'ai enfin reçu :wub: Mon explore scientif 305



J'aimerais créer un cache pour le primaire, (et aussi trouver une protection, une housse pour le secondaire!)



Vous avez des bons plans à partager? J'ai pensé à utiliser du contreplaqué pour faire le cache du primaire... Si vous avez un autre matos à proposer?..



Pour l'instant j'utilise encore la mousse de protection, je l'ai juste un peu surélevée, mais c'est chiant à retirer une fois les tubes montés..





Merci!



Pour mon 400!

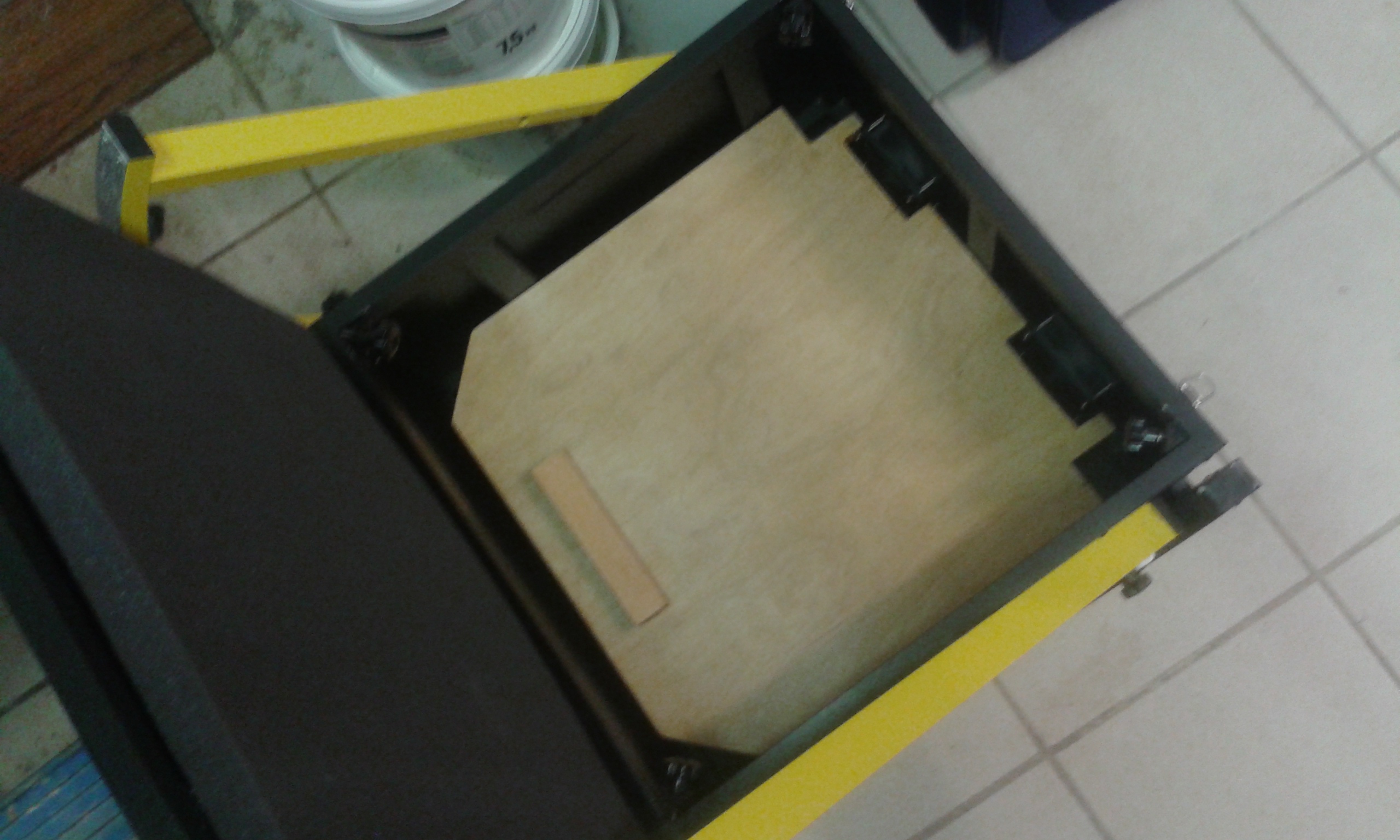

Pour le cache primaire, du contre plaqué taillé à la taille de la boite moins 5mm + une poignée. La plaque repose sur les vis de collimation:

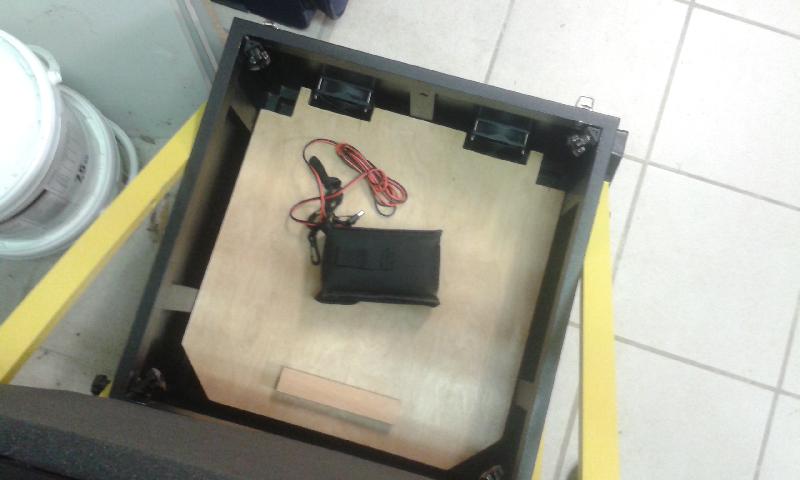

on peut ranger des choses par dessus :

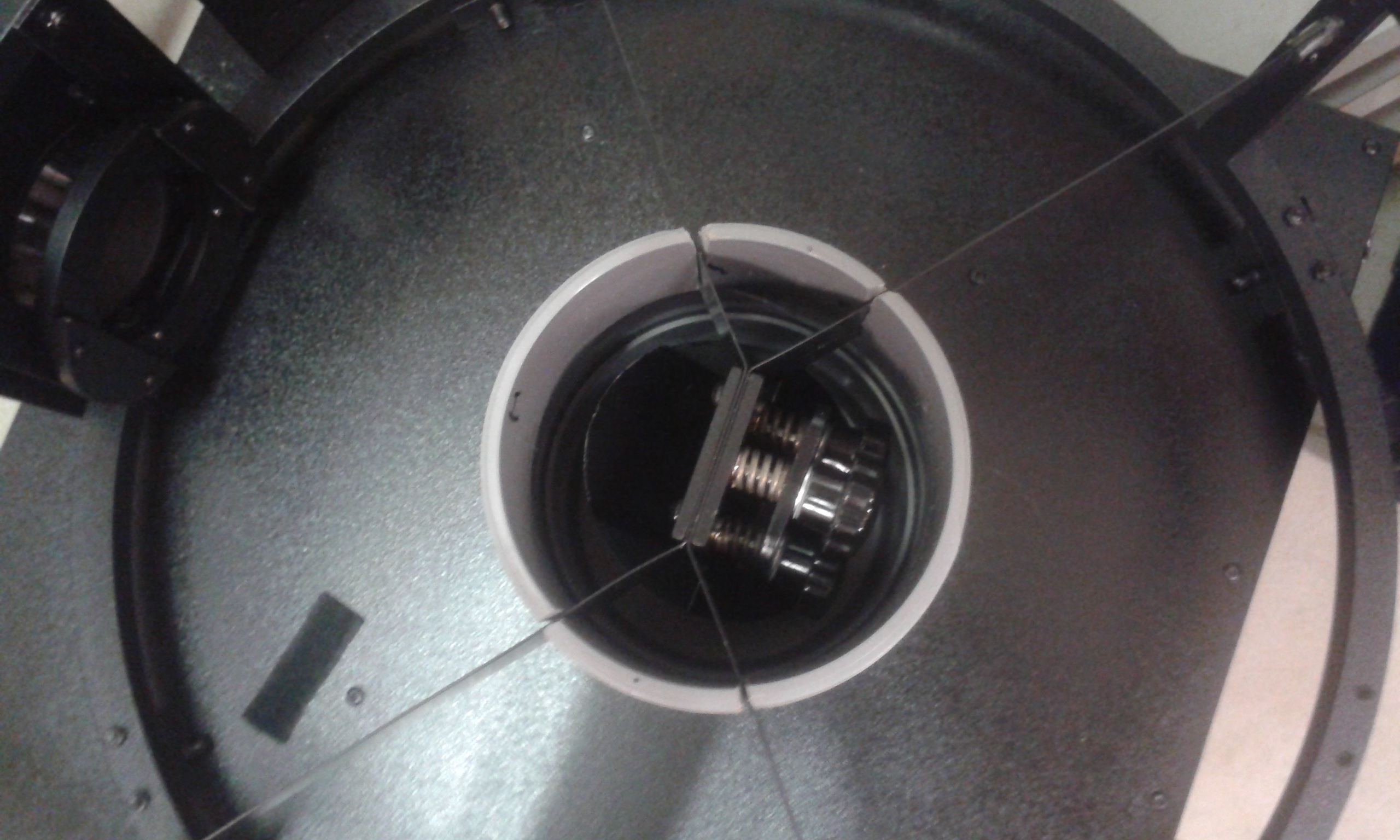

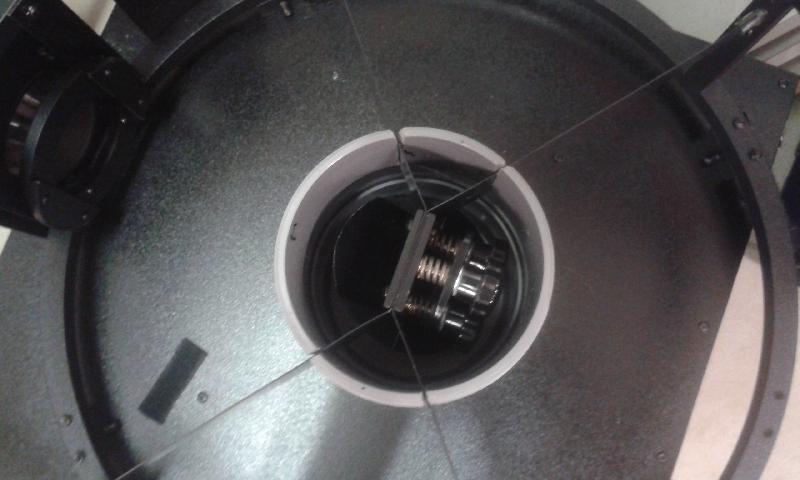

Pour le secondaire, un tuyau PVC avec les couvercles vissant. Deux coups de scies à l'emplacement des branches de l’araignée:





Ouvert:

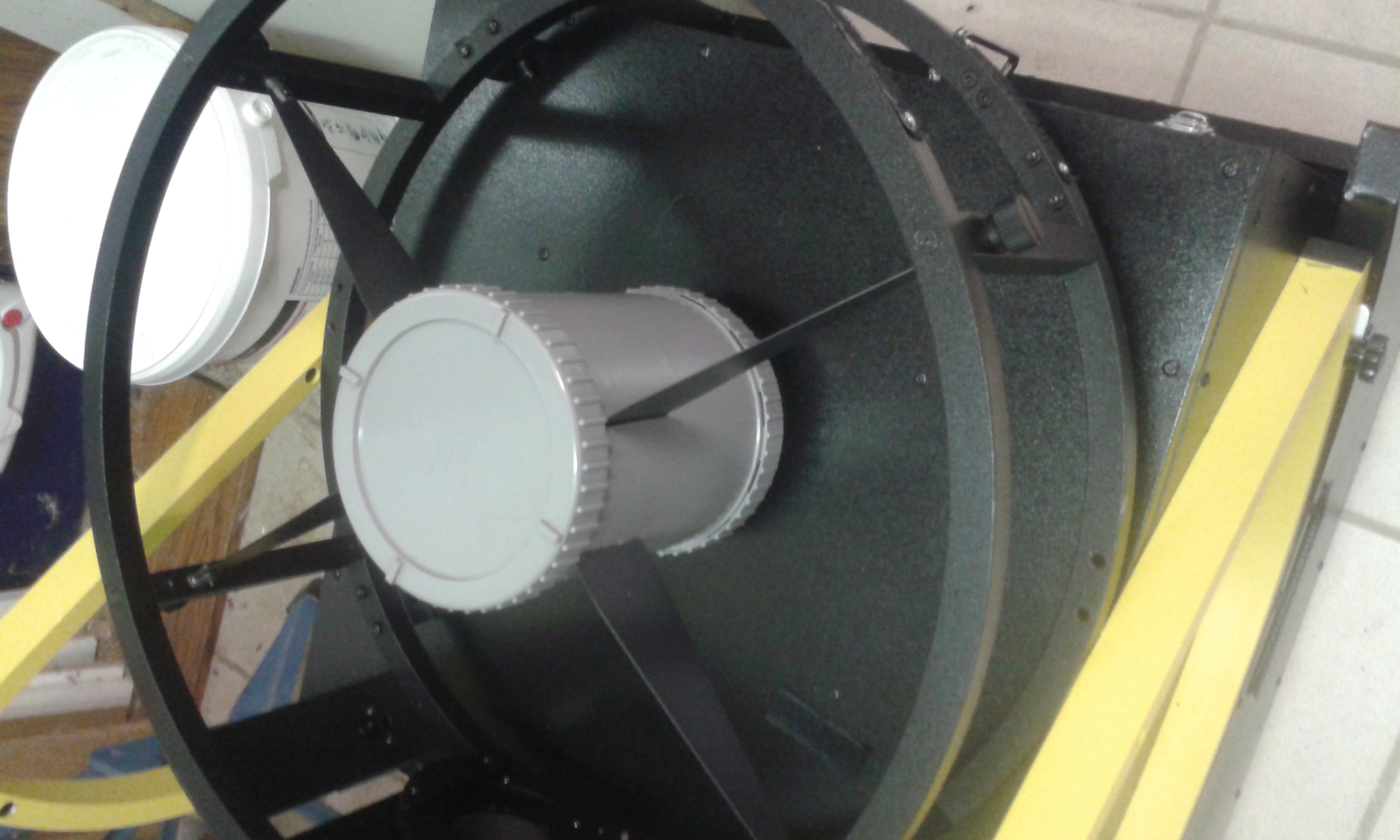

et en plus ça ne dépasse pas! (si c'est bien calibré) :





Voilà voilà!:)

[den]

Wat c'est sérieux là comme commentaire? XD ahahah





tu mets quoi comme protection pour ne pas tuer le miroir?





Ben , c'est le plat qui est là pour protéger.

Voir "le barillet", 2ème § : http://strock.pi.r2.3.14159.free.fr/Ast/Strock250/6-Plans.html

[Deepack]

Urus : Merci pour toute ces expliquations ! J'ai mes plans maintenant !



J'aurais une question , toi qui est possesseur d'un ES aussi... Le miroir primaire est-il fixé?

J'ai l'impression que sur mon telescope il est juste posé...

[Fredjel]

Un miroir primaire ne doit pas être fixé. Sinon, cela génère des contraintes qui provoquent de l'astigmatie.

Il doit reposer sur son barillet et sur les 2 points d'appui sur la tranche (ou un cable) et c'est tout.



Sur les télescopes de type Newton, les miroirs primaires doivent être "posés".



Bien souvent, les Newtons d'origine Synta (SW, Orion, Perl, etc) et d'autres ont leurs miroirs primaires bridés pour le transport. En fait, à la réception, il faut dévisser ces brides afin de donner un jeu minimum au miroir et supprimer les contraintes.

Modifié 14 mai 2017 par Fredjel

[ursus]

Urus : Merci pour toute ces expliquations ! J'ai mes plans maintenant !



J'aurais une question , toi qui est possesseur d'un ES aussi... Le miroir primaire est-il fixé?

J'ai l'impression que sur mon telescope il est juste posé...





Juste posé mais il y a des lanières colles sur le miroir pour retenir le miroir en cas de basculement. Aucune idée de l efficacité!

[dob24]

Pour le primaire, j'utilise exactement le même système sur mon ES 400. Seule différence ENORME : la poignée est au milieu de la plaque!

Pour le secondaire, le tube PVC est une bonne option mais pas encore fait! Je cherchais autre chose (récup) mais pas trouvé pour l'instant!

Modifié 14 mai 2017 par dob24

[Yin_Zhen]

Pour mon 400!



Pour le cache primaire, du contre plaqué taillé à la taille de la boite moins 5mm + une poignée. La plaque repose sur les vis de collimation:





on peut ranger des choses par dessus :







Pour le secondaire, un tuyau PVC avec les couvercles vissant. Deux coups de scies à l'emplacement des branches de l’araignée:





Ouvert:





et en plus ça ne dépasse pas! (si c'est bien calibré) :





Voilà voilà!:)





:pou:

[Deepack]

Juste posé mais il y a des lanières colles sur le miroir pour retenir le miroir en cas de basculement. Aucune idée de l efficacité!





Aucun efficacité!

en inclinant le télescope, le miroir à glissé chez moi ...



Merci à tous pour vos réponses!





Dernière question, est-ce possible de voir l'autre côté du cache?

[ursus]

Deepack a dit :

Aucun efficacité!

en inclinant le télescope, le miroir à glissé chez moi ...



Merci à tous pour vos réponses!





Dernière question, est-ce possible de voir l'autre côté du cache?





De la planche?



Ben, c' est juste une plaque...deux petits trucs.



A l'emplacement des vis de collimation, j ai percé la planche sur 2 mm. Comme cela, la planche est bloquée, au moins un peu, et bien positionnée



Les vis de la poignée sont "enfoncées" dans le bois. Elles ne depassent pas de la surface du bois.

[serge vieillard]

le primaire,

pour le T250,outre le plat à tarte (tefeloné siouplait !)

pour le reste, un disque de plexiglass.

Et j'va en faire un autre avé un simple disque en carton plume.

tout ca repose sur le chanfrein et protège idéalement de la poussière, des bestioles, un excès d'"humidité quand il y a urgence, ...



Pour le secondaire,

idem la belle réalisation en PVC,

sauf que je préfère utiliser du tube carton, totalement neutre,

n'ayant qu'une confiance limité au PVC quant à ses émanations possibles envers l'aluminure.
