tech Mesure de tilt sous pism

[AstroNOTE-Guillaume]

Bonjour je fais en ce moment des mesures de colim et de tilt grace à RPSIM V10 et j'aimerai vous soumettre mes résultats à analyser.



Pour info:

Tube: UNC 8"

Focale: 793 (calculé)

F/D: 4 pour simplifier

Caméra pixel: 4.54 um

échantillonnage: 1.17

focuser: JMI 8"

Correcteur: GPU 4 lentilles



j'ai réalisé une grosse 10 ène d'images à focalisations différentes et pour que prims puisse analyser les décalages de map sur toute l'image en fonction des la position focuser pour déterminer une map de tilt et voici quelques résultat:



PENTE ->

Position X=1 Y=1___-0.031 mm

Position X=2749 Y=1___ 0.006 mm

Position X=2749 Y=2199___0.030 mm

Position X=1 Y=2199___-0.008 mm

Position X=1374 Y=1099___-0.001 mm

Corrélation=0.583 ça je ne sais pas ce que c'est

Angle de pente (°)= 0.65 ça c'est la perpendicularité par rapport à l'axe optique calculé





COURBURE -> donné aussi fourni lors des calculs mais je ne m'y suis pas attardé

Position X=1 Y=1___0.017 mm

Position X=2749 Y=1___0.033 mm

Position X=2749 Y=2199___0.000 mm

Position X=1 Y=2199___0.028 mm

Position X=1374 Y=1099___-0.011 mm

Corrélation=0.607

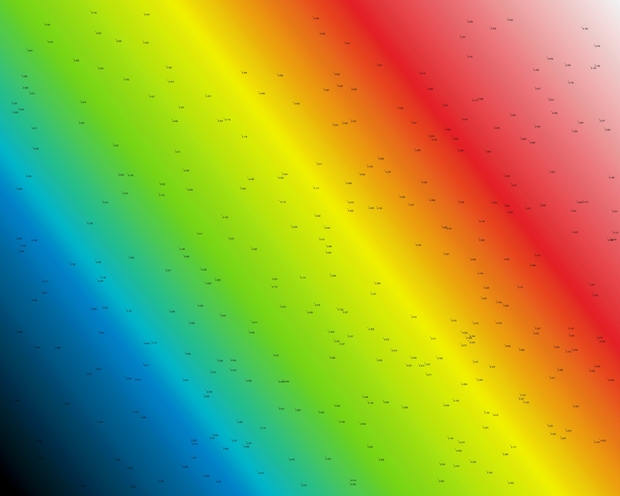

voici l'image résultante de ce tilt, avec les seuils de couleur ajuster pour bien voir la pente et le décalage de map entre les coin.

Le point central étant à 0 nous avons par rapport à cette position dans l'angle en haut a droite (rouge blanc) un décalage calculé à +0.028 mm et dans l'angle en bas à gauche -0.028mm



CLIC pour la full les valeur indiqué dessus sont en mm/ADU (valeur pas vraiment compréhensible au 1er abord)



Voilà maintenant ma question est: Est-ce un tilt important -0.028 et +0.028 par rapport au centre ou est-ce correct pour un F/D 4? sachant que mon focuser à un pas de 20um

Modifié 19 mai 2017 par carbune
