Proto d'un petit futur

[lafanet]

Salut Patte !



Beau travail que tout celà, c'est bigrement alléchant !

Pour te répondre au sujet de la giro mini, ben ... je ne sais pas si ça te sera adapté.

J'avoue qu'entre une lulu 80Ed et un 200 mm, j'ai un peu de mal à me faire une idée. Je la regarde mon rotule, là, sous mon nez, mais ça ne me parle pas.

Comme le dit TS, il ne faut pas dépasser les 9Kgs.



Mais bon, comme le contre poids est dans l'axe, ça ne devrait pas poser trop de problême pour l'équilibre.

J'ai également pensé au petit sac à remplir pour faire office de poids, c'est le meilleur moyen de ne pas s'encombrer !



Alors pour la giro mini je ne m'avance pas, désolée.

Dommage que l'on n'habite pas à côté, tu aurais pu faire des essais !

Mais le systême est vraiment agréable à utiliser si tu parviens à te bricoler une.

Je crois que le plus important réside dans le trépied. Bien stable, avec des pattes bien écartées. Mais là j'ai peur de casser ta recherche de légèreté.



Mais pourquoi ne pas essayer de faire une base dobson démontable ? A la Strock ? Là aussi ça rentre dans une valise pour un 200. Bon, sans les jumelles je te l'accorde !

[syncopatte]

C'est que mon bricolage a deux avantages par rapport au dob classique: je peux raccourcir facilement le chemin optique pour utiliser une tête bino sans correcteur 1,6-2X (en principe, pas encore testé) et si cela me dit, mon "tube" optique pourrait prendre place sur une équatoriale.



(ce dernier point me tient à coeur, rien que pour faire plaisir à GG)



Suite des travaux/pensées:



-construction monture style giro: je vais faire cela à partir de vieux cadres vélo, la partie direction (cadre, direction, décidément...) avec fourche. Je garde ce qui tourne et en soude deux en "T".

A partir de pièces de récup ferraille.



- le trépied: trouvé sur terrenette un truc qui pourrait faire l'affaire:

http://www.btpmat.fr/product_info-m34-Mini-trepied-alu-METLAND-20F-2198.html



problème: où trouver un magasin pour regarder cette chose.



Ou bien m'en fabriquer un io stesso.



Patte.

[xs_man]

- le trépied: trouvé sur terrenette un truc qui pourrait faire l'affaire:

http://www.btpmat.fr/product_info-m34-Mini-trepied-alu-METLAND-20F-2198.html

problème: où trouver un magasin pour regarder cette chose.

Patte.



Patte,

C'est un trépied ou une nouvelle arme, un trident anti-vampire (3 fois plus efficace grâce à ses trois pieds en guise de pieux, ça suit la mode des rasoirs jetables) ?

Il faut faire attention en le posant par terre sinon des stigmates risquent d'apparaitre en cas de fausse manip !!



Dans la même veine contruction/bâtiment, tu dois avoir des trépieds voire des montures alt-azimuth pour théodolite, non ?



Albéric

[syncopatte]

Je cherche, je cherche....



A présent, question théodolites, niveaux lasers et consort je n'ai pas trouvé quelque chose de bas, solide et léger hormis ce Metland 20F.



C'est vrai qu'il a l'air redoutable ce trépied!

Il me plaît bien, des pattes qu'on enfonce sauvagement dans le terrain, ça m'excite!

Pour utilisation sur le toit je prévois des pads antivibro.



Patte.

[Newton]

ET le poids du bazar griffeur ?

[syncopatte]

2.7 kg.



Dans l'acceptable donc.

En plus le poids total pourra être réparti entre valisette, sac-à-dos, ça ne me tracasse pas trop au fait.



J'ai aussi d'autres possibilités à partir des pièces vélo...

Faut absolument que je trouve une solution, j'ai encore essayé mon proto durant une éclaircie la nuit passée et ce n'est pas glop du tout question tête vidéo.



Donc voilà, à bientôt j'espère pour le topic final où je présenterai la version tip top.



Merci pour vos commentaires, suggestions et encouragements!



Patte.

[Sade]

Je vais donc continuer la cure d'amaigrissement et encore m'informer pour trouver une monture.

Un truc entre la mini et le grande soeur serait l'idéal.



Patte, je pense à une petite monture qui était dans les "Hot Products" de Sky & Telescope en 2005. La MicroStar Mount. Je l'ai vue à l'oeuvre avec un C8 et ma foi, ce fut convaincant de stabilité! Et sans prendre de contrepoids!



Dans mon souvenir, c'était un peu moins cher qu'une Giro Mini. Et vu le cours du $, elle pourrait être sensiblement moins chère...

[syncopatte]

Oui, pas mal mais trop juste: 12 lbs



De toute façon après la pause du midi je vais commencer ma monture perso à base de cadre/direction bicyclette violette, si ça roule le problème sera résolvué.



Puis finir le "tube", ahlàlà, faut pas que je rate mon coup...

Tout est prêt, aligné au quart de poil de moustache de moustique.

Si tout va bien je gagne en poids, en collim: doigts dans le nez, plus besoin d'outillage pour l'assemblage, un look à faire baver des séries pro, possibilité de varier la distance primaire-secondaire d'un tour de main, orientation du PO itou.



Faut que je sois moins nerveux...vous savez quoi? Et ben, je vais me taper une bonne petite bière!



PatGyver.

[Sade]

C'est tout le bien que je peux te souhaiter .



Cette petite monture a des grandes soeurs qui elles aussi, ne nécessitent pas un second poids pour équilibrer la bête. Ce n'est (à ma connaissance) pas commercialisé en Europe, mais ça peut valoir le coup!

[syncopatte]

Merci Sade!



Je garde la famille MicroStar en réserve, c'est un bon plan au cas où la construction maison s'avérerait foireuse.



Sur ce, santé!



Patte.

[syncopatte]

Resalut les aminches!



Moi qui pensais avoir terminé finalisé vernis, euh non, noirmatté le nouveau ce WE, et ben...c'est pas encore ça.



Monture: fabrication à partir de deux morceaux de cadres direction vélo.

Impec! Bonne stabilité, trouvé des trucs à base de caoutchouc évacuation chiottes (?) pour régler le frottement idéal. Au début je pensais au teflon mais comme ça roule sur des billes c'est le contraire qu'il faut que je fasse: freiner.

Donc c'est bon, sauf qu'une soudure a laché. Pas facile de travailler avec du métal galvanizinqué. On passe à travers ou ça ne tient pas. Pfiouuuuu, je vais ressouder et mettre deux éléments en plus pour être sûr.

Mon bidule a son poids, mais aussi efficacité parfaite. Sans avoir essayé les giro mini ou II, je pense qu'il n'a pas à rougir devant la grosse.



Le c'estaéré (je ne vais pas dire serrurier, c'est autre chose) me plaît pas des masses tel quel.

En voulant alléger j'ai remplacé deux bouts de tige fileté 12mm par des tiges creuses. Manque de rigidité manifeste. Vais retourner soit (je vais essayer toutes les solutions) vers les tiges acier plein, soit vers une construction stabilisée d'inspiration serrurienne, soit vers mon ancien plan mais alors le PO sera en position fixe.



Justement, le fait de pouvoir changer le PO de place pose plus problème que d'avantages: il faut refaire une collim à chaque changement...je vais peut-être laisser tomber.



A plus donc pour la finalisation du "syncopson" *



Patte.



PS: * une idée à Cal pour appeler le bidule.

[xs_man]

Patte,



Ah je vois que tu as mis à contribution le WE pour avancer le Pattoscope (ou syncopson, marque déposée ). Tu pourrais nous poster une image de ta monture en l'état pour avoir une idée de l'engin ?



Albéric

[syncopatte]

Ouaip Albéric, les photos et explications suivront dans un nouveau topic (troisième volet) qui sera intitulé "le syncopson"



Après réflection ce sera PO fixe et retour au système de fixation cage secondaire première version. La deuxième version est plus simple à utiliser (verrouillage à la main) plus "élégante" mais pas assez rigide. Exit donc.



En tout cas j'adore faire ce genre de travail et je n'hésite pas à tout reprendre à zéro si je suis parti sur une mauvaise idée.

Petit-à-petit cela s'affine, se perfectionne, mais il y aura toujours l'un ou l'autre truc qui pourrait être amélioré.

Mais si ça entre dans le "cahier des charges" (c-à-d si ça ma plaît quand-même) hop, adopté, sinon ça ne finira jamais et j'ai envie d'observer aussi moi!



A +,



Patte.



MODIF: si mon PO sera fixe, il ne sera plus possible (enfin, ce sera pas glop du tout) de mettre l'ensemble optique sur une équatoriale...mais je préfère une bonne stabilité en mode altaz plutôt qu'une polyvalence médiocre. Tant pis pour l'EQ, désolé. (Tu comprendras hein GG?)

[Fourmi103]

Ah ben c'est vraiment pas mal, mais j'ai quand même l'impression que cela doit être un peu branlant. C'est pas trop compliqué pour suivre un astre? Parce qu'avec un trépied, les mouvements ne se pas d'une douceur extraodinaire.



Enfin bon, en tout cas, j'aime bien l'idée.



Bravo Patte

[syncopatte]

Héhé, tu verrais la nouvelle monture: un dortoir de collégiens ne parviendrait pas à y arriver en branle



Zis weekeuh on Webastro, laitdix zé jentlemène, ze présentacheun of ze syncopson.



Tatam!



Patte.

[syncopatte]

Salut les aminches!



Contrairement à ce que j'avais annoncé au message précédant: la présentation pour une date de l'année passée, le projet prend du retard mais évolue avec des hauts et des bas vers un accouchement.



Question "bas", vous avez sans doute pu suivre quelques mésaventures dans le post Murphy et le brico



Mais le plus important, ce sont les leçons retenues des essais manqués.

Au final je vais arriver à un croisement des précédentes tentatives.

Récapitulatif:

la monture du proto trop faible a été remplacée par une monture acier en "T".

Comme ici l'assemblage optique se fixe latéralement au lieu d'en haut, j'ai du changer la cage du secondaire pour ajuster l'emplacement du porte oculaire.

J'en ai profité pour essayer d'avoir une cage rotative.

Laissé tomber: pas assez stable, trop lourd, recollimation da capo nécessaire à chaque changement.



Bien bien en stabilité et souplesse d'emploi cette monture en "T", sauf que la structure de l'assemblage optique était plutôt prévue pour être posée et non accrochée.

Cela provoque des contraintes qui ne me plaisent pas: pour collimater je dois visser deux vis à fond et déserrer au max la troisième.

Cela ne m'inspire pas confiance.



Je vais donc abandonner la conception syncopson "horizontal" pour une monture avec les contre-poids à la verticale.

Du coup il faudra que je rechange le PO de place, l'assemblage optique sera à nouveau comme sur le proto mais en plus classe



Prévoir encore du retard suite à une (deux?) côtes abïmées.

Il m'est impossible de lever une meuleuse pour l'instant.



A+,



Patte.

[xs_man]

L'accouchement est plus douloureux que prévu mais c'est formateur de toute façon. Lorsque viendra le temps du Syncopson de 300 mm, toute cette expérience te seras fort utile Patte !!!

Aller, dernière ligne droite et que ce soit un beau bébé joufflu !!



Albéric

[syncopatte]

Ah, tu devrais voir sa couette (de protection, chaussette +pare-buée): mousse gris anthracite avec des jolis petits quarts de Lune en relief c'est mignon tout plein!



Patte.

[syncopatte]

Oyez gens patients!



A y est, il est né le syncopson.

Victor Doubinou Chaussette-à-la-Patte, de son petit nom "Snivel", vous sera présenté ce WE, le temps de finir sa couette (une jolie copine va coudre les velcros soi-disant autocollants vendredi)



Patte-content-comme-tout. :wub: :wub: :wub:



PS: quoique...va falloir ranger mon capharnaüm maintenant...

[syncopatte]

Héhé, sorti Snivel hier soir, hum, noooooooooooooooon, ce n'est pas encore fini!!!



Assemblage optique OK, facile à monter, collimater, chaussette pratique, bref, impec.

Monture OK, mouvements très agréables, équilibrage impec.

Trépied: pas glob du tout!



Ça ventait ferme la nuit passée mais n'empêche, les vibrations sont trop fortes et proviennent de la faiblesse du tripode.

Je vais donc dans un premier temps tenter de solidifier le trépied actuel.

Si ça ne marche pas, recherche d'un autre ou fabrication d'un trépied maison.



Patte.

[JazzOn]

Comment j'ai pu surfer sur WA sans tomber plus tôt sur Snivel !!???

Je découvre à l'instant le syncopson, et je le trouve vraiment splendide, très ingénieux et très pratique.

Et la photo du bébé, elle est où ? Parcequ'il est peut-être pas fini mais il est quand même né le 16, non ?



A+ et respect pour ce travail talentueux:god:

[syncopatte]

Retest ce soir, j'ai provisoirement solidarisé les pattes du trépied en les fixant dans un panneau en bois et c'est déjà nettement mieux.



Tantôt à l'atelier je me fabrique des entretoises métal et vais couler du polyester dans les creux de la tête du trépied.

En espérant que les vibrations seront atténuées de façon acceptable.



Pour les photos (un dossier complet au fait) j'attends que Snivel soit sorti de la couveuse.

Il y aura en plus un graaand clinomètre qui me permettra de savoir à quelle altitude il pointe sans devoir horizontaliser le tout et un indicateur d'azimut fabriqués à partir de 33 et 45 trs vinyl rendus phosphorescents pour épater la galerie (pour utilisation éventuelle avec un Palm)



Je réfléchis aussi à un simple truc qui me permettrait de faire un suivi semi-équatorial (agir sur un seul axe) pour les objets le long de l'écliptique



Puis un coup de peinture et je reviendrai bientôt avec la présentation.



Si je dois me construire un trépied cela prendra plus de temps.



MODIF:



Bon, des photos dans un état pas encore fini et enjolivé...

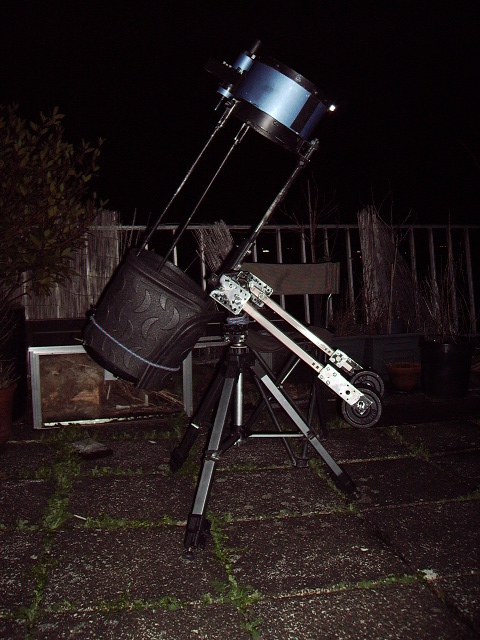

Snivel en couche-culotte:

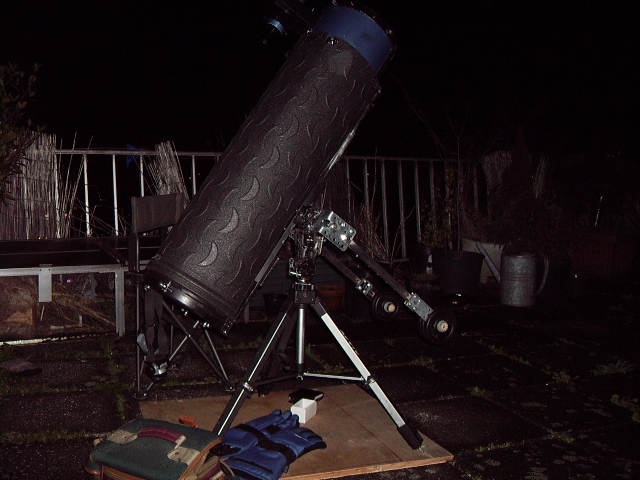

Puis en couette après avoir déterminé la bonne répartition des contre-poids

(essai de ce soir avec la planche "stabilisatrice", les pieds sont enfoncés dedans):

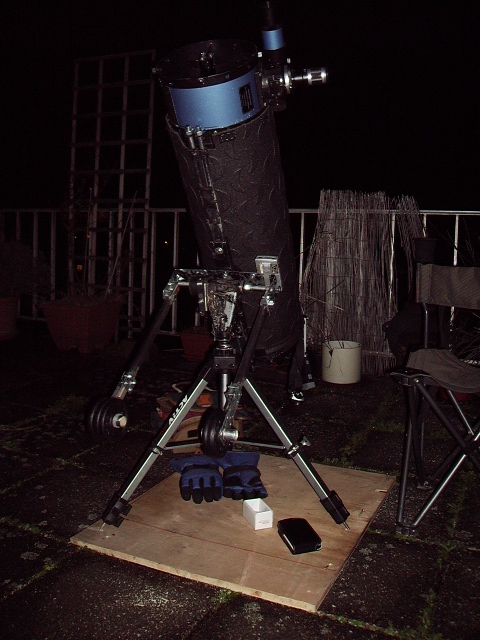

Et pour finir Snivel quasi de face, avec une petite radio accrochée (bras côté oeil) histoire d'écouter une émission que j'aime bien:





Patte.

[xs_man]

Bien belle réalisation en effet Patte , félicitations ! A quel poids arrives-tu au final tout compris ???



Albéric

[Alu]

Hello,

que de changements, la présence de contrepoids donne à la monture des allures d'équatoriale à présent. Le syncopson est sûrement plus efficace d'utilisation maintenant mais n'as tu pas trop perdu en transportabilité, tient-il toujours dans sa valise ?

La structure à seulement trois tubes à du poser pas mal de problème pour adapter la jupe ou la chaussette, il fallait le trouver ce tissus souple "à mémoire". Les croissants de Lune sont de circonstance en plus.



Tu écrits que problème c'est les vibrations. Sont-elles dues au trépied, à la tête ou est-ce une faiblesse de la structure 3 points du tube ?



Ça sent le pied colonne + monture équatoriale posée à demeure sur le toit tout ça (coupole ? ). Un trépied plus léger azimutal et plus facilement "paquetable" pourrait être dédié aux sorties.



Jolie réalisation quoi qu'il en soit. Si on récapitule, le seul élément dédié à l'astro qui a été acheté c'est le tube lui-même, tout le reste c'est de l'invention/réalisation personnelle.

[Sade]

Dites, personne ne remarque qu'il est vachement beau, le Snivel ?



Avec ses deux bras invitant à une valse dans les étoiles... Une véritable sculpture

[syncopatte]

Alu, la petite valise, c'est celle dont la poignée télescopique a lachée comme je l'ai narré dans Murphy et le brico (message 14)



Maintenant tout tiendra dans la valise plus grande récupérée en rue (message un peu plus loin)



Notez que j'ai recyclé les bras télescopiques de la valisette: ce sont eux qui tiennent les contrepoids de Snivel.

Merci Sade d'avoir vu le côté "partenaire"...c'est justement pour cela que je le surnomme "Snivel", comme le sympa robot dans Sillage.



Le poids? Faudrait que je vérifie avec un pèse-quelqu'un mais au fur et à mesure que je chipote ça monte , le prix à payer pour plus de stabilité.

(n'empêche qu'avec la valise à roulettes ça ne me dérange pas trop)



Dire qu'avec un 250/1200 il y a moyen de faire plus léger et compact!

En principe ça devrait aussi marcher avec un 200/1000 sauf que

- le centre de gravité est plus haut

- l'oculaire est plus bas

Donc il faut placer les tourillons assez haut (60cm minimum) et je n'ai pas envie d'empiler des boîtes, d'où l'idée du trépied altaz succeptible d'acceuillir tout instrument de moins de 10 kg muni d'une queue d'arronde mâle (mes big binos en premier)



Les mauvaises vibrations sont ainsi éliminées étape après étape: assemblage tubulaire OK, monture OK (c'est vraiment du solide!), reste le trépied...

Pas encore mûr pour les virées celui-là mais ça viendra.

Comme tu le subodores Alu, sur le toit il y aura un pied colonne/table équatoriale.

Parfait pour grossir en planétaire (mes observations principales depuis Bruxelles)



Il sera bien polyvalent le Snivel !



A+,



Patte.

[syncopatte]

Ben voilà: le trépied est stabilisé, le montage ne se fait plus en 1-2-3, faut compter à 6 mais quel gain de stabilité!



Test concluant la nuit passée question vibrations, tenue de collimation, confort d'hauteur d'oculaire (seulement une 20taine de cm de différence zénith-horizon)

Encore un petit effort pour doser la fluidité/dureté des mouvements, puis finition peinture et voilà.



A la maison le montage se fait aussi vite qu'avec ma base classique: le "tube" et la monture/trépied restent pré-assemblés et la mise en place ce fait comme avec un dob classique.



Sur le terrain ce sera une autre paire de manche!

Faudra encore m'exercer les yeux bandés car actuellement je ne dois plus attendre des masses pour la mise en température

(au fait je ne trouve pas ça trop grave mais pour épater la galerie avec un truc style pop-up, ce n'est pas gagné)

Ce qui est vraiment pénible c'est démonter le schmillblick quand on est gelé sur place.



Je me demande si c'est aussi le cas avec les démontables "classiques" ou les compacts style Strock???



Patte.

[Littlesoket]

En tout cas, je ne le reconnais plus le teuillô



Belle réalisation, j'adore la chaussette

[TitouLGrandLou]

Mais où sont les photos du fameux syncompson - je les vois pas dans les messages 52, 56 ... ???



(même sans les photos...bravo 5oPatte !)

[syncopatte]

Titou, la présentation "finale" est ici:



http://www.webastro.net/forum/showthread.php?t=17568



Si les photos ne s'affichent pas, essaye un ctrl F5.



Patte.
