Observatoire des Etoiles au Vent: C'est parti!!

[Petitprost]

Dommage que les photos ne soient plus visible !

[Invité]

T'inquiète ça va suffir largement



C'est pas un immeuble ... et tu vas pas mettre une voiture dessus !



Un simple fer de tor pour tout ferraillage de fondation avec un mur en agglo de 2m au dessus, "ça ne suffit pas largement", c'est juste dangereux...

[deep impact]

Je ne pense pas que cela bouge cette réalisation, c'est très bien fait, très pro!

Il n'y vas pas y avoir des tonnes à poser dessus, c'est pas un garage.



Pas de soucis, cela va le faire très largement.

[clapiotte]

Dommage que les photos ne soient plus visible !



Bizarre, elles y sont pourtant??? Ton navigateur??



Un simple fer de tor pour tout ferraillage de fondation avec un mur en agglo de 2m au dessus, "ça ne suffit pas largement", c'est juste dangereux...



Salut Yoann et merci encore pour ton expertise. Ceci dit, comme j'ai noté au début du sujet, ce ne sera pas un observatoire en dur, mais en bois. Et d'ailleurs, après avoir recherché pas mal d'info, il y a de grandes chances que je modifie finalement un abris de jardin. D'une part, niveau tarif, et quand je vois le rendu de ce qui est réalisé pas de nombreux astrams, je pense que le jeu en vaut la chandelle.



J'ai repéré un abris de 4x3 pour 1000€ avec une épaisseur de bois de 34mm, et en ayant discuté longuement avec mon voisin avec qui je vais le faire, qui est menuisier, on va pouvoir renforcer correctement la structure pour réaliser un bel observatoire.

[laulau]

Belle réalisation, c'est vrai que le ferraillage a l'air léger donc peu de charge admissible.

Perso j'ai choisi la solution sur plots béton, surtout à cause des infiltrations difficilement évitables quand la dalle est plus grande que l'abris.

Bon courage !

[Petitprost]

J'ai aussi reçu la platine Skymeca et c'est du super matos.

Je commence dans une semaine aussi la dalle.

Je retiens l'astuce de la graisse et des rondelles



Étonnant le peu de ferraillage sur toute la surface ?

Modifié 8 juin 2017 par Petitprost

[Petitprost]

Bonjour ,

juste une question : quelle épaisseur de polystyrène mettez vous entre la dalle et la colonne ?

Merci

[clapiotte]

Perso il fera 2 cm.

[Petitprost]

merci

[clapiotte]

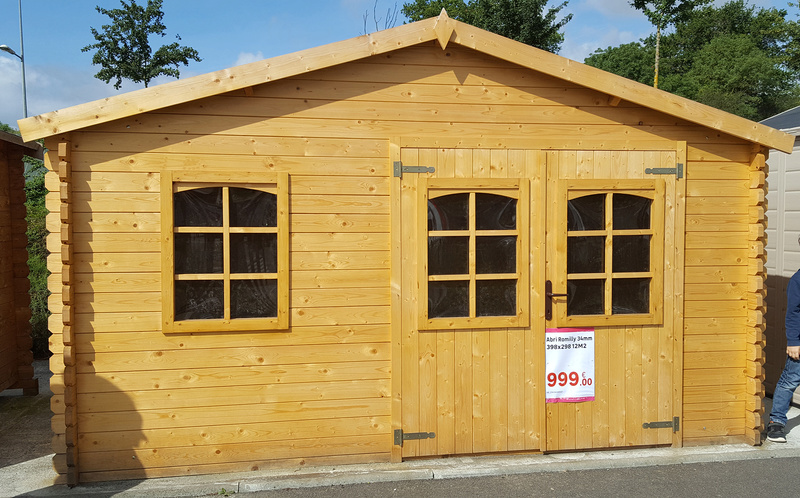

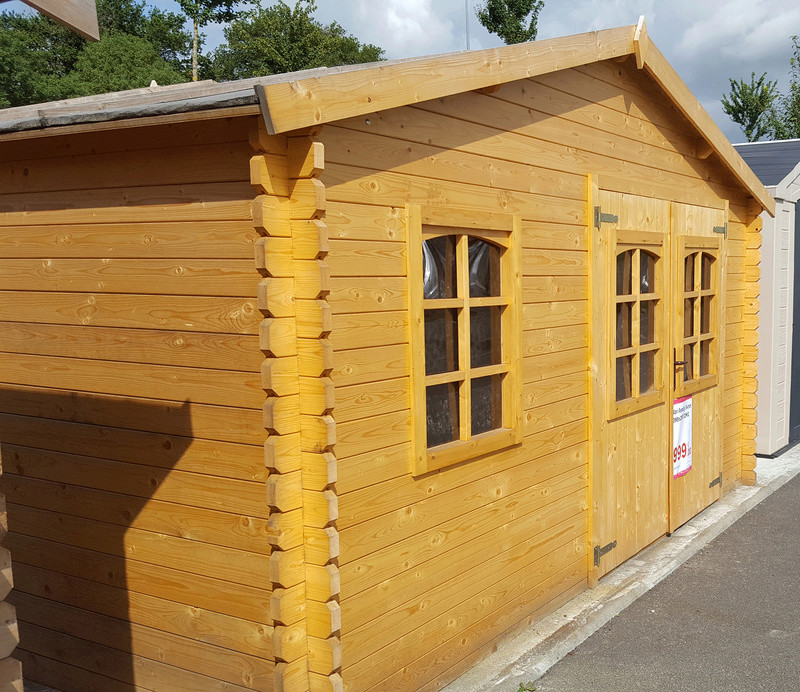

ça y est Abris de Jardin commandé et arrivage courant juillet!! 4m x 3m. Maintenant en pleine réflexion avec mon voisin menuisier pour faire les modifs!! Si parmi vous, il y en a qui ont des tutos de modifs, je suis preneur!!

34mm en épaisseur, que nous allons renforcer. Les fenêtres seront fermées et la porte changer pour en mettre une plus sécurisée.





[deep impact]

Il est trop beau ce chalet.

Pour le sécuriser, voir pour y installer une alarme.

Ton observatoire sera dans ta propriété ou en dehors?



Bien l'assurer pour le vandalisme, il y a de l'investissement derrière tout cela.

[Sebriviere]

Au risque de me tromper, l'integrite structurelle est dans le croisement des montant des murs dans les angles, puis la charpente/toiture qui referme le tout.



Tu seras peut-être obliger de prévoir dans les angles et les deux longueurs que tu sélectionneras pour faire coulisser le toit, des piliers.

Donc un dans chaque angle, et un ou deux selon dans la longueur et un a l’extérieur soutenir le rail en fin de course du toit.

Ces piliers serviraient a soutenir la ceinture qui, au niveau mur, maintiendra l’intégrité et au niveau toiture soutiendra les rails et permettra de faire coulisser le toit.

Apres, piliers poutre 10x10 bois boulonnées dans dalle (peut bouger dans le temps) ou piliers parpaing creux?



Voila a quoi je pense.

Pas sur que ce soit clair.

[clapiotte]

Il est trop beau ce chalet.

Pour le sécuriser, voir pour y installer une alarme.

Ton observatoire sera dans ta propriété ou en dehors?



Bien l'assurer pour le vandalisme, il y a de l'investissement derrière tout cela.



Merci à toi!



Oui je pense également prévoir une autre porte dans l'avenir. Bon, pour le moment je vais faire avec le budget que j'ai! L'obs est sur mon terrain, et sera pas la suite entouré des jardins des voisins. En espérant qu'ils ne seront pas trop chiant niveau lumière!!







Au risque de me tromper, l'integrite structurelle est dans le croisement des montant des murs dans les angles, puis la charpente/toiture qui referme le tout.



Tu seras peut-être obliger de prévoir dans les angles et les deux longueurs que tu sélectionneras pour faire coulisser le toit, des piliers.

Donc un dans chaque angle, et un ou deux selon dans la longueur et un a l’extérieur soutenir le rail en fin de course du toit.

Ces piliers serviraient a soutenir la ceinture qui, au niveau mur, maintiendra l’intégrité et au niveau toiture soutiendra les rails et permettra de faire coulisser le toit.

Apres, piliers poutre 10x10 bois boulonnées dans dalle (peut bouger dans le temps) ou piliers parpaing creux?



Voila a quoi je pense.

Pas sur que ce soit clair.



Oui, on va renforcer la structure avec un système de croix de St andré.

Après pour les renforts du toit, c'est comme ça que je voyais aussi le truc. J'ai reçu un lien de laulau, que je remercie au passage, avec pas mal de photo de son travail et ça va bien m'aider!!

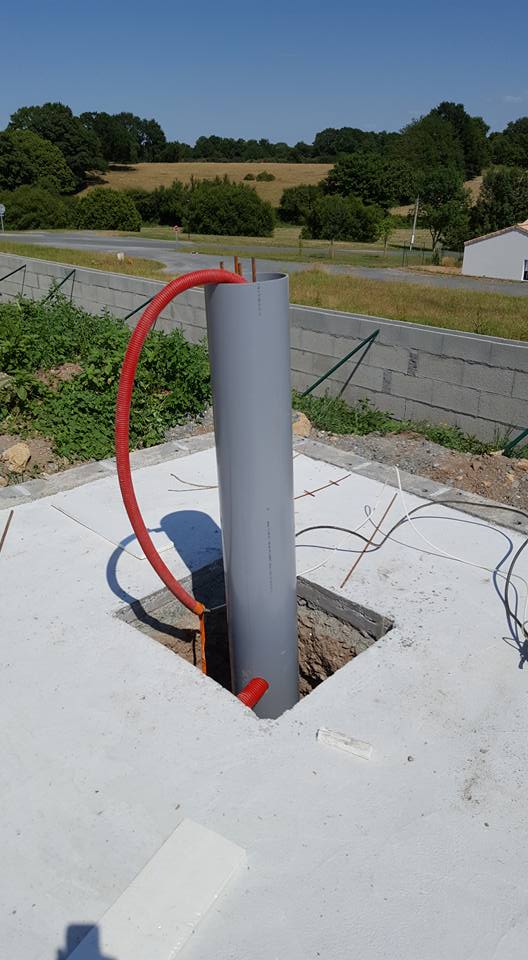

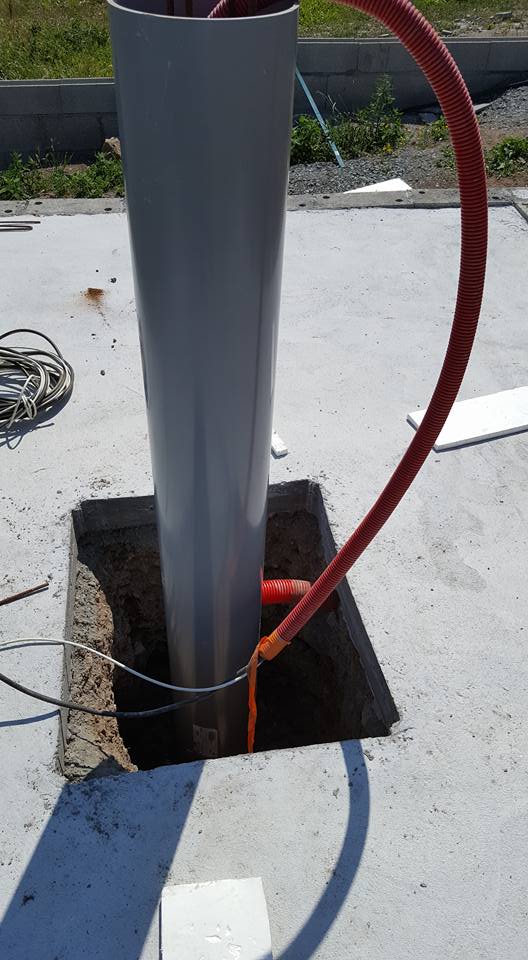

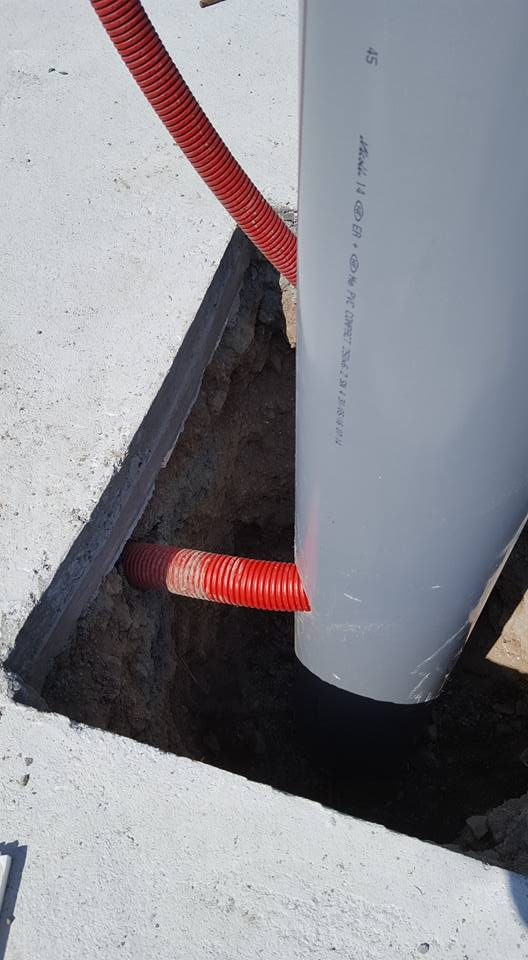

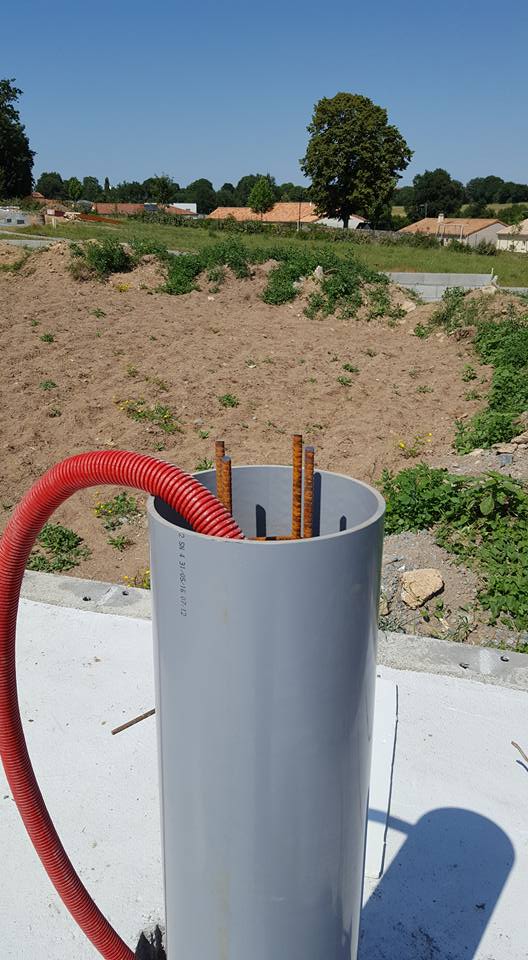

Aujourd'hui, j'ai fini de passer mes câbles dans la colonne ainsi que la ferraille dedans. demain je positionne le polystyrène entre la dalle et le plot béton qui sera coulé vendredi.



ça continu tranquillement, mais avec cette chaleur... pfff... c'est dur!!











@+

David

[laulau]

Je compatis il m'a fallu 4 mois tout seul pour infos le soir et week-end, avec un minimum d'outils non motorisés.

[clapiotte]

Ah oui, forcément ça pique!! Nous heureusement, on a un petit coup de main des maçons qui sont sur le chantier à côté! Un grand ouf quand même! Ils sont coulent de nous donner leur reste de béton dans la toupie. En même temps souvent pour eux c'est perdu, alors autant en profiter!

[clapiotte]

Pfff!!! Il a fait chaud hier!!!

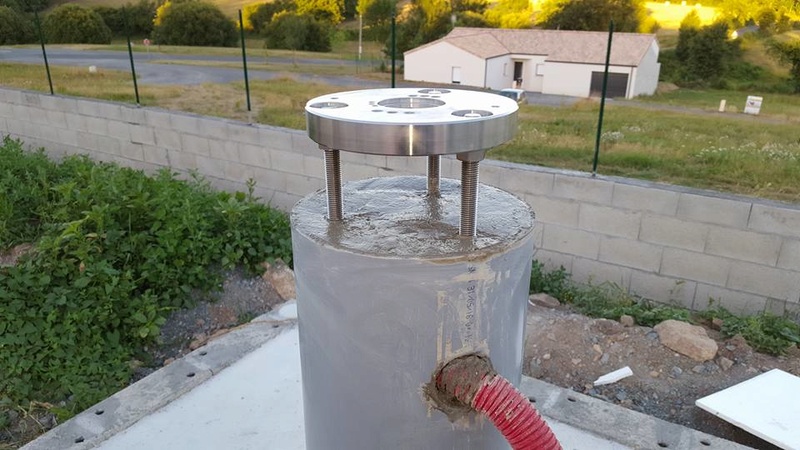

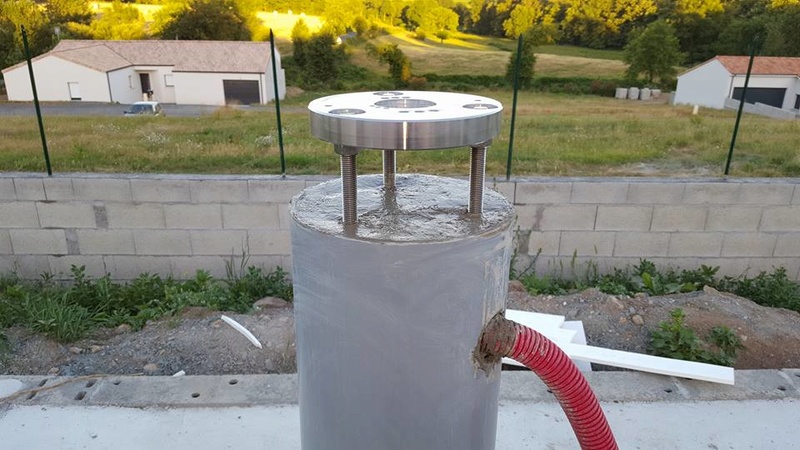

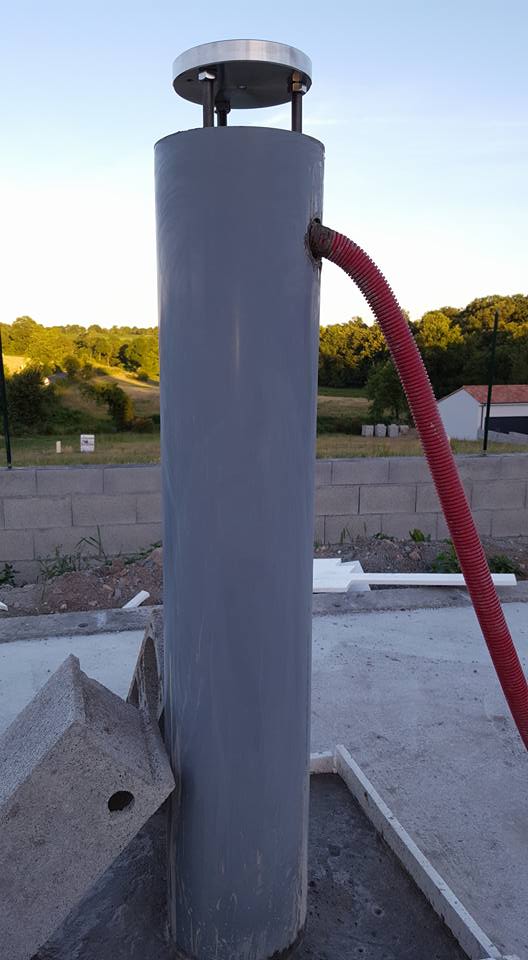

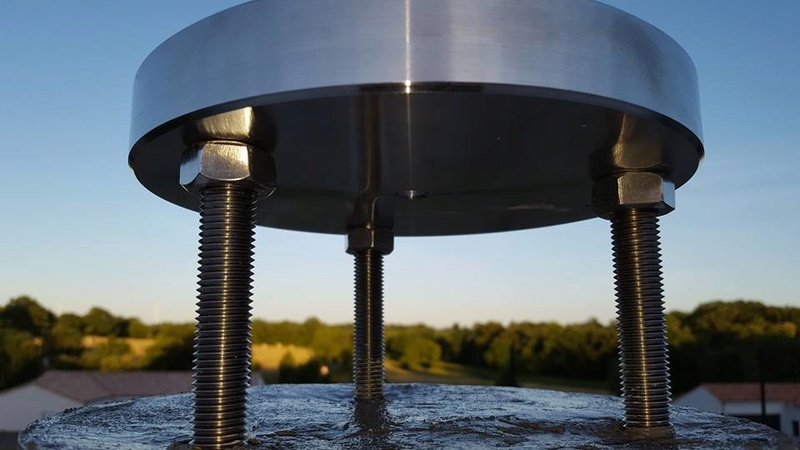

Mais ça y est la colonne est fini, et la platine posée!











Maintenant on va attendre tranquillement mi juillet pour la réception de l’abri de jardin!!

[Sebriviere]

Y a pas de trou au milieu de ta platine pour le parasol?

:b:

[martial_julian]

ça s'annonce plutôt bien tout ça

ton futur observatoire sera fortement apprécié dès la rentrée je pense en fin de travaux , après il y aura les petits aménagements intérieurs , mais qui n'empêcheront pas d'être opérationnel pour de belles nuitées !



bravo à toi !

[Petitprost]

Bonjour ,



Commençant le pilier lundi avec la même platine skymeca , quelle espace as tu laissé entre le dessus de la colonne et le dessous de la platine ?

je compte faire un espace de 10 cm pour passer la main mais c'est peut être trop juste ...

[clapiotte]

C'est à peu prêt ça que j'ai laissé.

[Invité chibani]

...



Mais ça y est la colonne est fini, et la platine posée!



...



et en même temps la clôture ça avance aussi

[clapiotte]

Hehe... tu as l'oeil! Effectivement hiereçu nous avons aussi couleur la ceinture de renfort du mur et aussi coulé les piquets. Plein les pattes en fin de journée!

[deep impact]

Tu vas quand même protéger ta platine?

[clapiotte]

Comment ça la protéger ?

[deep impact]

La protéger, le temps que tes travaux ne sont pas terminés, la laisser à l'air libre.

A moins que ce ne soit de l'inox.

Au prix où cela vaut, lui mettre un plastique dessus, c'est une belle pièce usinée!

[laulau]

C'est une skymeca, me semble-t-il, il ne fait plus que du full inox, la mienne est dehors depuis un an, pas un pet de jeu neuve comme au premier jour, et j'habite sur la cote, l'air est très salin, tout rouille.

Modifié 17 juin 2017 par laulau

[clapiotte]

Ah, yes! Non effectivement ce n'est pas au niveau intempérie mais plutôt ne pas la laisser à la vue de tout le monde, on sait jamais!

[Petitprost]

Oui cette platine est entièrement en inox ( trés beau travail ) et pour la protéger je vais pour ma part utiliser une housse de barbecue qui va bien pour une colonne ...

Modifié 18 juin 2017 par Petitprost

[stefaco]

bonjour, post tres interessant, avez vous put continuer votre construction?

[clapiotte]

Salut tout le monde!!

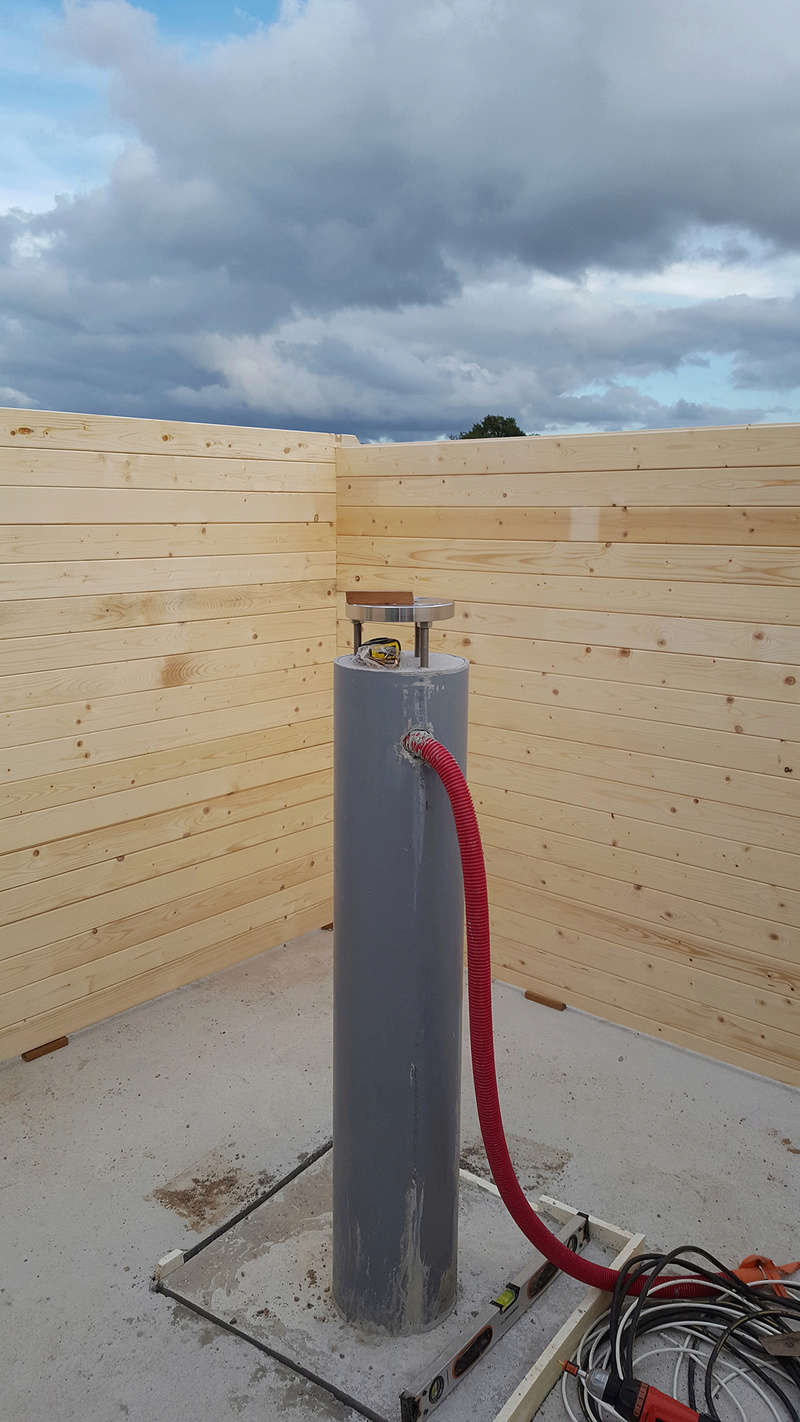

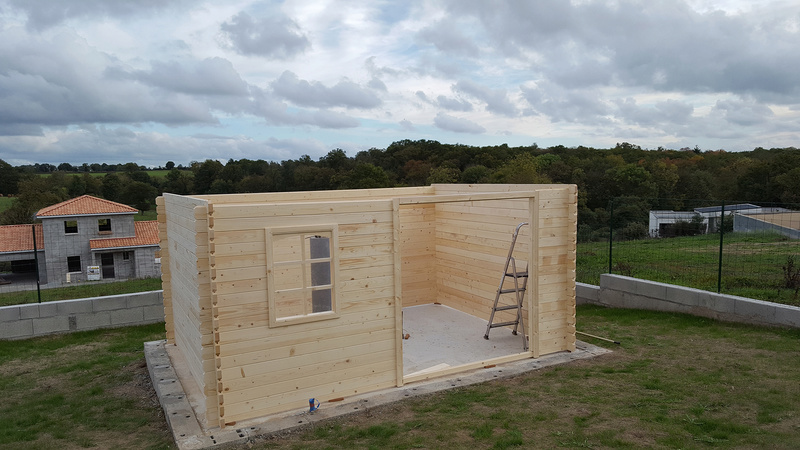

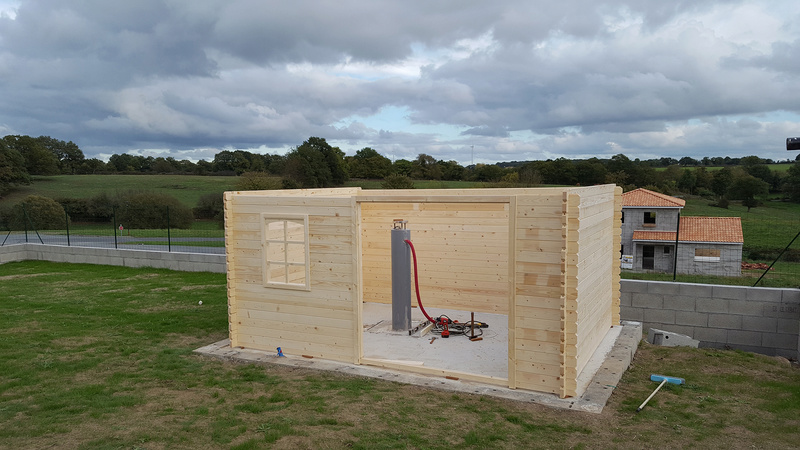

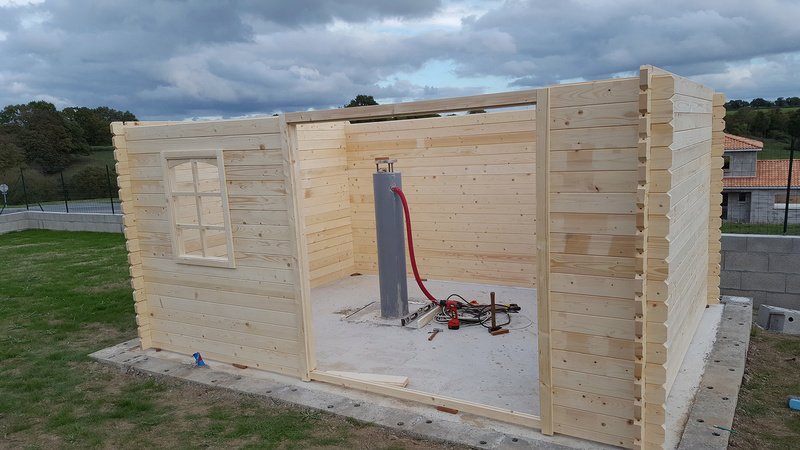

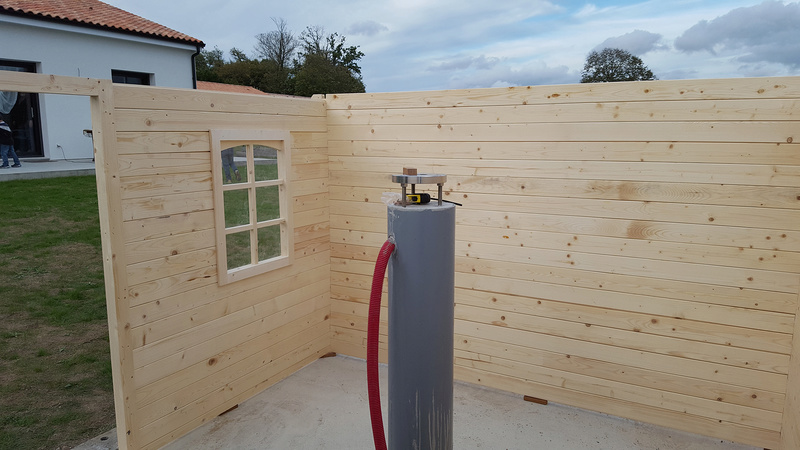

Après un été assez occupé, je me suis remis dans l'observatoire aujourd'hui, avec le commencement de la structure bois.



Les images parleront d'elle même!













Maintenant, on va s'attaquer au toit et au rail!! Une autre paire de manche!!



@+
