Cablage Intelliscope Orion

[laurent_]

Bonjour,

Je vous explique mon problème :



-j'ai acheté un starblast ORION d'occasion sur lequel on peut installer un upgrade intelliscope ( #9926 )

-cet upgrade était en promo à 50% j'ai donc sauté dessus



Quand j'ai reçu l'upgrade, j'ai constaté qu'il n'y avait qu'un seul capteur, l'autre étant normalement fournis avec le starblast ( oui, même sans la raquette ) ET non fournis par le vendeur de l'occasion

Mais Je l'ai trouvé chez la clé des étoiles.

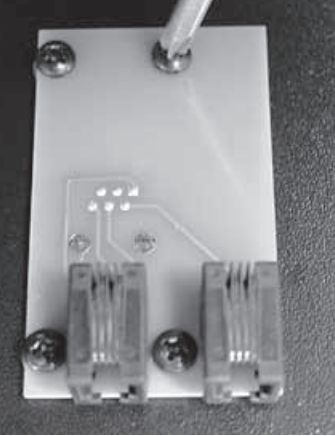

Me manque juste une carte qui relit les deux capteurs à la raquette ( et des rondelles .. )

c'est ce petit truc là :



Donc ma question :

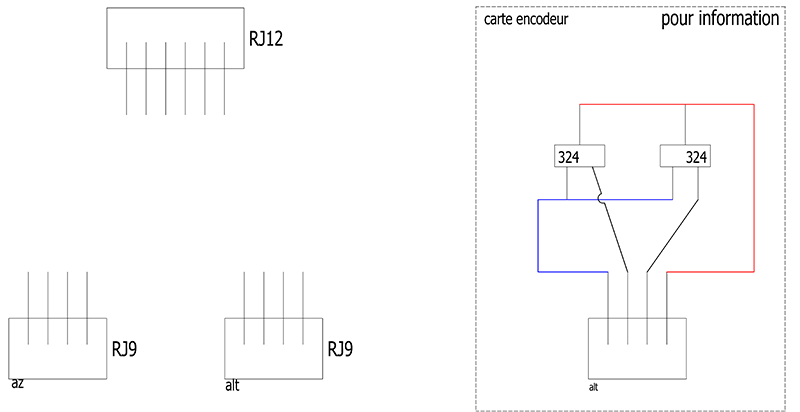

Est-ce qu'un adorable possesseur d'un intelliscope pourrait me compléter le schéma de câblage de cette carte de connexion afin que je puisse me l'a fabriquer à la main avec amour et afin atteindre la félicité du push-to.



Merci.



[laurent_]

En ce moment je joue au mastermind,mais ce n 'est pas fructueux ...



[hibou71]

Bonjour,

Peux t on connaitre le site où il y a cette promo ?



Merci

[laurent_]

Mais bien sur, je le donne si tu me dessine le câblage





Nan, je blague : astroshop

en fait c'est pas tout à fait 50% de promo

[hibou71]

Ok merci

Par contre j'ai acheté un starblast neuf chez OU il y a deux ans et je te confirme qu'il n'y avait aucun capteur de livré. Ma base a juste les trous permettant de recevoir l'intelliscope.

[laurent_]

VouuiiHH,

Cela viens de mettre confirmé par le SAV orion :

orion vend des starblast 6 nu upgradable

orion vends des kits d'upgrade pour le starblast 6



mais en fait le starblast 6 n'est pas upgradable avec le kit ><



Et comme compensation : "I apologize" , c'est un peu léger comme vaseline.

[hibou71]

VouuiiHH,

Cela viens de mettre confirmé par le SAV orion :

orion vend des starblast 6 nu upgradable

orion vends des kits d'upgrade pour le starblast 6



mais en fait le starblast 6 n'est pas upgradable avec le kit ><



Et comme compensation : "I apologize" , c'est un peu léger comme vaseline.



Pardon mais je n'ai pas bien compris. Le kit vendu ne s'adapte alors pas sur un starblast origine?

[laurent_]

Vouiii, c'est exactement ce que viens de me dire le SAV d'orion ...

[sixela]

Cela dépend du modèle du Starblast 6. En effet, au début Orion vendait un kit avec deux encodeurs et le StarBlast 6" sans encodeurs, et bien des gens achetaient le kit pour l'installer sur des télescopes qui ne venaient _pas_ de chez Orion.



À ce moment ils ont décidés de changer le modèle de vente (pour ne plus "sponsoriser" des cercles digitaux chez la concurrence), et le modèle du StarBlast 6 a changé (un encodeur s'est déplacé du kit vers le télescope).



Compatible with StarBlast 6 models 9926 and 10016 only. Not compatible with model 9964



Malheureusement, les gens qui avaient un ancien 9964 sont un peu "gezien" dans l'affaire. Surtout s'ils ne sont pas les acheteurs originaux, car Orion refuse souvent de faire le service des télescopes en seconde main.

Modifié 31 mai 2017 par sixela

[laurent_]

Orion refuse categoriquement de faire le service pour la seconde main ... bref,

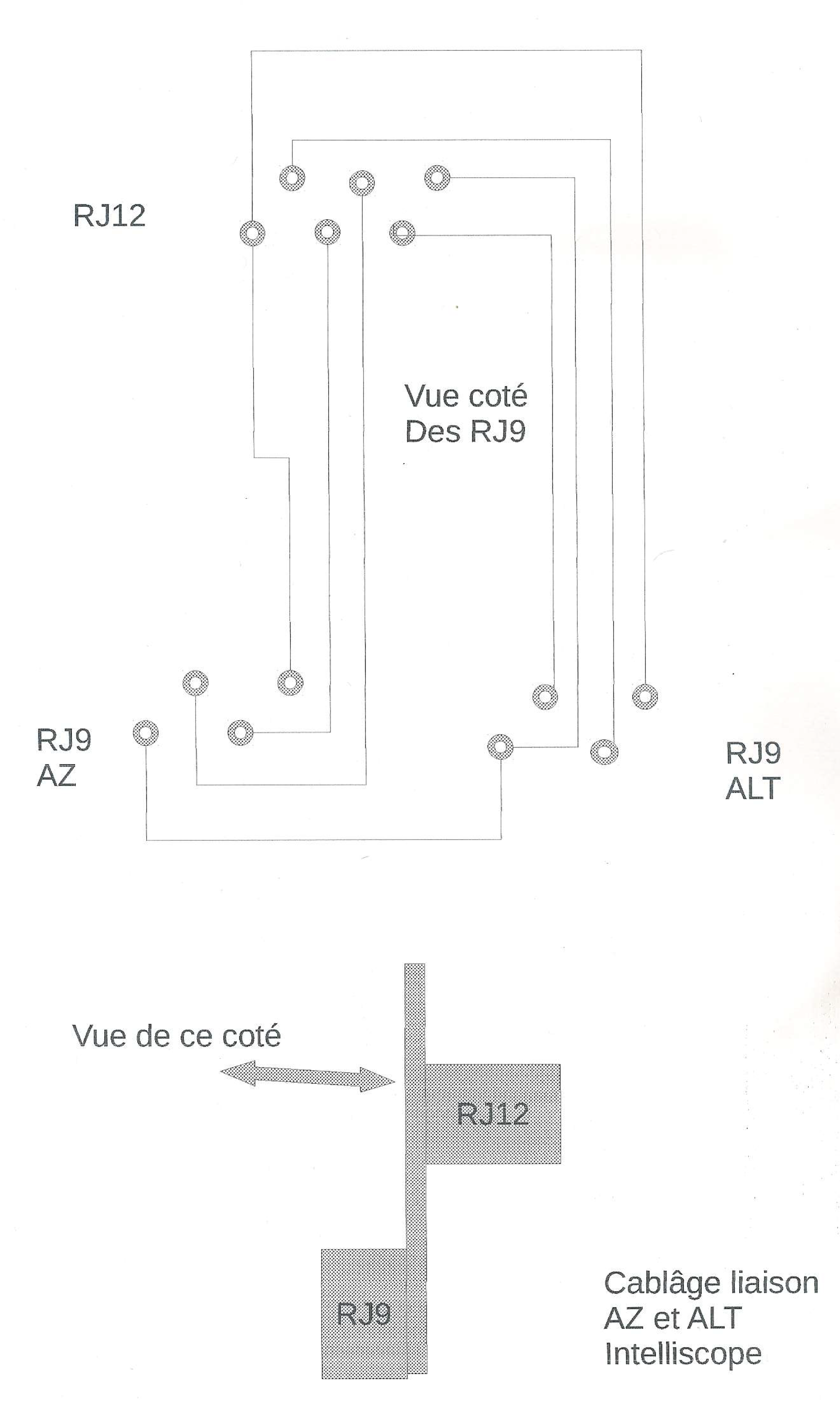

Grâce à jeeanpasse je vais pouvoir réaliser ce cablage \o/



Il m'a contacté en MP ,mais a accepté de partager son schéma, merci à lui



[laurent_]

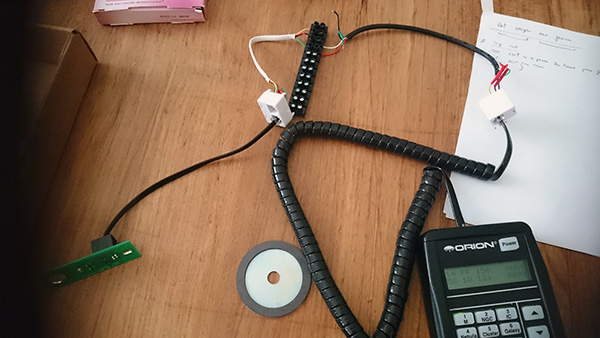

Voilà, c'est bidouillé, ça marche, et demain je teste sur le terrain, merci Jeanpasse
