nouveauté Comparatif des derniers capteurs SONY CMOS (IMX385, IMX294, IMX183, etc)

[Colmic]

Je viens de me rendre compte d'un problème de taille.

Un capteur mono de 44x33 comme celui de l'IMX461 nécessiterait des filtres de 55mm minimum !

Je suis même pas sûr que ça existe des filtres au-dessus du 2" ?

[banjo]

il y a 16 minutes, Colmic a dit :

Je viens de me rendre compte d'un problème de taille.

Un capteur mono de 44x33 comme celui de l'IMX461 nécessiterait des filtres de 55mm minimum !

Je suis même pas sûr que ça existe des filtres au-dessus du 2" ?

https://www.teleskop-express.de/shop/product_info.php/info/p7810_Baader-LRGB-CCD-Filter-Set-65x65-mm--square---unmounted.html

[Colmic]

Ah ben merci Paul, donc ça existe !!

Bon 1600 euros le pack LRVB+SHO et près de 4000 euros la roue à 7 filtres chez FLI...

Effectivement, ça va faire cher la caméra

Je crois qu'il vaut mieux investir dans un logiciel qui automatise les mosaïques Il me semble que le dernier MaximDL6 le fait d'ailleurs.

[CCD1024]

il y a une heure, Colmic a dit :

Je viens de me rendre compte d'un problème de taille.

Un capteur mono de 44x33 comme celui de l'IMX461 nécessiterait des filtres de 55mm minimum !

Je suis même pas sûr que ça existe des filtres au-dessus du 2" ?



Je suis en contact avec Chroma pour des filtres de grande taille (c'est ceux qui fabriquent pour Astrodon). Mais 65x65 est standard.







[xs_man]

Les très grands capteurs mono sont désormais dans le planning de Sony.

En tout cas c'est bien trop cher pour moi, il me faut absolument un capteur mono plus modeste !

Mais quasiment rien dans les 4 - 15 Mpixels hormis les  IMX420/IMX 428 qui eux aussi vont coûter cher.

Si seulement Panasonic pouvait nous proposer son MN34230PL monochrome en version

boostée !

Mais la réponse de ZWO est pour le moins déprimante :



https://bbs.astronomy-imaging-camera.com/viewtopic.php?f=21&t=8356



Pfffff, désespérant, que faire pour être entendu ?



Albéric

Modifié 29 octobre 2018 par xs_man

[banjo]

Il y a 1 heure, Colmic a dit :

Ah ben merci Paul, donc ça existe !!

Bon 1600 euros le pack LRVB+SHO et près de 4000 euros la roue à 7 filtres chez FLI...

Effectivement, ça va faire cher la caméra

Je crois qu'il vaut mieux investir dans un logiciel qui automatise les mosaïques Il me semble que le dernier MaximDL6 le fait d'ailleurs.

Ou faire faire un plus grand de quelques milimétres à Skyméca.

https://www.teleskop-express.de/shop/product_info.php/info/p5742_Quick-filter-changer-for-50mm---50-4mm-unmounted-filter---low-profil.html

[Roch]

Bon,  pour ceux que ça intéresse, le premier CMOS APS-C monochrome arrive chez qhy : l'imx342 !


Bon après, le capteur je ne sais pas trop ce qu'il vaut, je suppose dans la moyenne de ce qui se fait.
Pas un BSI, et global shutter, mais bon je suppose que ça va quand même en intéresser un paquet !

Romain


[xs_man]

Il y a 8 heures, Roch a dit :

Bon,  pour ceux que ça intéresse, le premier CMOS APS-C monochrome arrive chez qhy : l'imx342 !

Bon après, le capteur je ne sais pas trop ce qu'il vaut, je suppose dans la moyenne de ce qui se fait.

Pas un BSI, et global shutter, mais bon je suppose que ça va quand même en intéresser un paquet !
Romain



Salut Romain,



Pour moi, pas la meilleure nouvelle.

QHYCCD va concentrer ses forces pour le développement d'une caméra avec

ce capteur. Et je suis inquiet pour les IMX420/IMX428, qui devront attendre leur tour.



Pour mémoire comparatif des différentes générations de capteurs Sony Pregius :



https://www.ptgrey.com/sony-pregius-global-shutter-cmos-technology



L'IMX 342 est un capteur de 2e  génération  comme l'IMX 250.

Bof...



Encore plus bof lorsque l'on voit la courbe de rendement quantique,  moins de 70% sur tout

le spectre :



https://thinklucid.com/atlas-5g-machine-vision/



Albéric



Modifié 2 novembre 2018 par xs_man

[Roch]

Je suis entièrement d'accord.

Après ça reste le premier cmos aps-c monochrome disponible. Au delà de sa surface sensible inégalée pour le moment en CMOS, Il un rendement de 10% supérieur à la "star" du moment, l'asi1600.

Dans une optique de remplacement de certaines CCD par exemple, il fera un excellent candidat. Et je suis persuadé qu'il intéressera beaucoup de monde.

Pour faire des poses courtes, en revanche, il n'est en effet pas très intéressant.



Romain

[xs_man]



Discussion  sympas sur le forumd'en face :



http://www.astrosurf.com/topic/116702-la-ccd-de-rêve-cest-fli-qui-la-fait-en-premier/



http://www.astrosurf.com/topic/122712-qhy-annonce-une-future-caméra-avec-limx342-en-monochrome/



Par contre en me baladant chez les fabricant de caméras, et en particulier chez Ximéa, je suis tombé sur des

caméras  intégrant des capteurs que je ne connais pas.

Quelqu'un connaitrait-il  ces capteurs  LUXIMA  :



https://www.ximea.com/en/products-news/high-fast-speed-resolution-camera



En particulier le LUX160 de 16 Mpix  avec des pixels de 3.9 microns ?



Albéric

Modifié 5 novembre 2018 par xs_man

[echosud]

Juste pour suivre avec l'idée de remplacer le 8300 ( pas taper  )

[Colmic]

Bon Messieurs j'ai une nouvelle intéressante...

Je suis rentré des RCE avec un certain nombre de caméras Altair prêtées par Skyvision pour tests (ils ont bien aimé mon premier CR de la 183 et veulent que je donne mon avis sur les autres !).

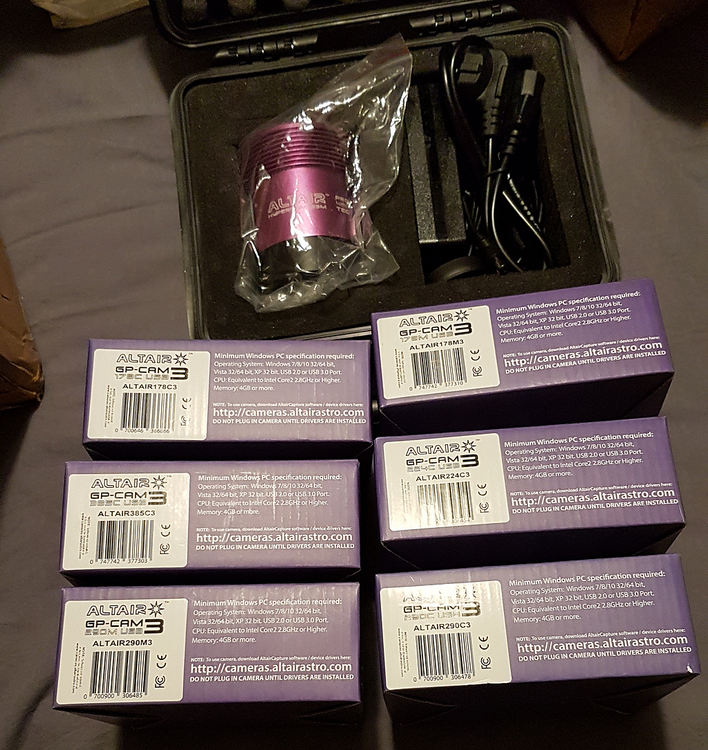

Voici ce que j'ai à disposition :



Je pense les avoir pour tout l'hiver, donc si vous avez des tests spécifiques à demander, n'hésitez pas.

Ce que je pense faire dans un premier temps c'est utiliser la fonctionnalité de SharpCap pro pour faire tous les graphes qui vont bien (bruit de lecture, gain, SNR, dynamique, etc..).



Ensuite je peux déjà montrer un comparatif de bruit entre la 183 non refroidie et la pro tec à différentes températures jusqu'à -20°.



J'ai récupéré d'occasion une petite roue à filtres ZWO, je vais essayer de trouver d'occase au moins un Ha et un OIII en 31.7mm.



J'ai à disposition :

- un Intes 180 à F/10 et F/8

- une 106 APO à F/3.6, F/5 et F/8

- une 70ED à F/6

- une 125ED à F/7

- divers objectifs photo mais faut que je trouve une adaptation pour les monter dessus.

[Greenood]

En ce qui me concerne.

Ce qui me plairais c'est un test direct entre mono et couleur du même modèle. (même gain, même expo)  (178M/C)  (224C/385M) (290M/C)

Et si possible en condition "VA"  gain à fond et pose <= 10s  (avec 106 Apo à F/3.6 et F/5)

sur du CP grand classique genre M57, M51,M81,M13



Je sens que ça va être dur de satisfaire tout le monde















[Colmic]

il y a 37 minutes, Greenood a dit :

En ce qui me concerne.

Ce qui me plairais c'est un test direct entre mono et couleur du même modèle. (même gain, même expo)  (178M/C)  (224C/385M) (290M/C)

Et si possible en condition "VA"  gain à fond et pose <= 10s  (avec 106 Apo à F/3.6 et F/5)

sur du CP grand classique genre M57, M51,M81,M13



Je sens que ça va être dur de satisfaire tout le monde



Ok pour les comparaison mono/couleur. En revanche la 385 est aussi une couleur.

Je pense qu'il y a de l'attente sur la 290 notamment, surtout en poses courtes ou en VA.



Tu as déjà un essai que j'ai réalisé avec la 183M sur Dumbell en poses de 5s à F/5. J'aurais d'ailleurs dû essayer l'empilement à la volée avec Sharpcap pour voir ce que ça donne. Et à F/3.6 surtout.



[Greenood]

il y a 14 minutes, Colmic a dit :



Je pense qu'il y a de l'attente sur la 290 notamment, surtout en poses courtes ou en VA.





Oui clairement !

[pap]

il y a 6 minutes, Greenood a dit :

Oui clairement !

J'envisage aussi d'ici 6 mois à passer à la 290m. C'est sur qu'un bon test couplé à une bonne promo me ferai sauter le pas !

Modifié 7 novembre 2018 par pap

[Tromat]

Il y a 2 heures, Colmic a dit :

Ensuite je peux déjà montrer un comparatif de bruit entre la 183 non refroidie et la pro tec à différentes températures jusqu'à -20°.

Yes, please!

Ca fait rêver ce stock de caméras...

[Roch]

Salut Colmic

Si tu peux en effet donner quelques valeurs de bruit de lecture selon le gain pour toutes ces caméras, cela serait intéressant. J'ai bien mesuré la qhy290, mais Il peut y avoir quelques différences selon les constructeurs...
Tu peux faire ça avec sharpcap pro ?

Il y a aussi l'imx385 qui, sur le papier, est aussi bon que l'imx224, mais pareil, j'attend les chiffres réels

Romain

[Colmic]

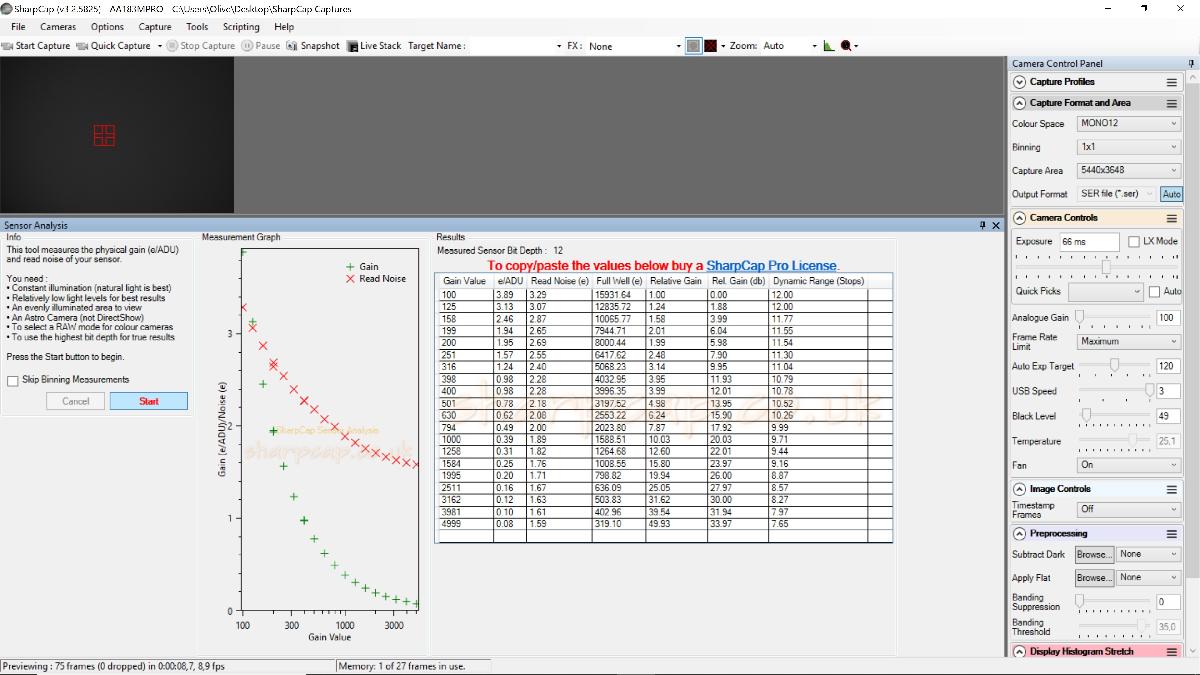

il y a 32 minutes, Roch a dit :

Tu peux faire ça avec sharpcap pro ?



Oui :





[Colmic]

Il y a 2 heures, Tromat a dit :

Yes, please!



C'est fait.

Alors je laisse les FITs pour bien juger. Sinon des jpg on peut leur faire dire n'importe quoi.



Altair 183Mv2 : pose de 90s à gain=25 sur 50 (soit un très gros gain), température capteur 7.6°c, en 12 bits.

http://www.astrosurf.com/colmic/Altair183M/dark_90s_g25-0043.fit



Et pour comparer :



Altair 183M pro tec : pose de 90s à gain=25 sur 50 (pour rester cohérent), température capteur 23.8°c, en 12 bits (sans refroidissement, juste avec le ventilo).

http://www.astrosurf.com/colmic/Altair183M/dark_90s_g25_23deg_protec16bits.fit



Altair 183M pro tec : pose de 90s à gain=25 sur 50, température capteur -15.3°c, en 8 bits (j'ai pas fait gaffe que j'étais repassé en 8 bits).

http://www.astrosurf.com/colmic/Altair183M/dark_90s_g25_-15deg_protec8bits.fit



Altair 183M pro tec : pose de 300s à gain=25 sur 50, température capteur -15.0°c, en 12 bits, pour bien montrer l'amp-glow en 5 minutes de pose.

http://www.astrosurf.com/colmic/Altair183M/dark_300s_g25_-15deg_protec16bits.fit





[xs_man]

Salut Michel,



De mon côté j'ai demandé à Skyvision de m'éclairer sur les 2 points critiques que

l'on avait déjà évoqués pour l'Hypercam 183 mono :

- virer la fenêtre Ir/UV cut  devant le capteur pour la remplacer par une fenêtre

  claire,

- temps d'expo mini activant le circuit anti-amp glow, indispensable à connaitre pour

la pose courte.



J'attends la réponse.



Albéric

Modifié 7 novembre 2018 par xs_man

[0£i\/€]

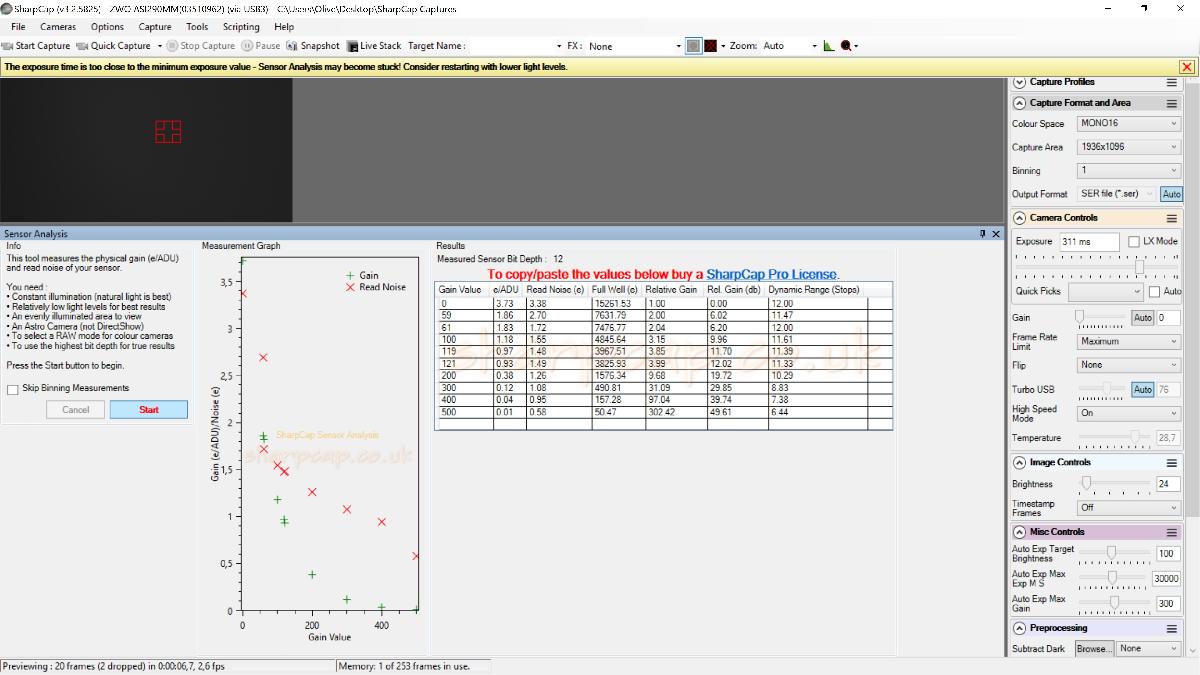

Pour amener ma contribution voici les resultats obtenus avec une 290M ZWO non refroidie et une Hypercam Altair astro v2 183 ventilée 4Go.

@Colmic : J'ai des variations de niveau d'ADU sur mes darks et brutes sans raison avec la 183M as tu constaté la même chose ? Je précise temp constante. Même constat avec Altair capture, Sharpcap ou en changeant de cable USB.

[0£i\/€]

@ xs_man sur le site Altair Astro on voit pour les Hypercam 183:

Mono Camera: AR-coated clear protect window 350-1050nm wavelength transmission

Colour Camera: AR-coated UV/IR blocking filter 400-700nm wavelength Transmission



Sinon ils vendent une fenêtre clear de remplacement

https://www.altairastro.com/Altair-Hypercam-Replacement-Optical-Window-Clear-Type.html

Modifié 7 novembre 2018 par 0£i\/€

[Colmic]

Il y a 9 heures, 0£i\/€ a dit :

@Colmic : J'ai des variations de niveau d'ADU sur mes darks et brutes sans raison avec la 183M as tu constaté la même chose ? Je précise temp constante. Même constat avec Altair capture, Sharpcap ou en changeant de cable USB.



Alors j'ai pas encore commencé les tests.

Mais j'ai constaté 2 choses :

- la première c'est que la température peut varier. Tous mes darks n'ont pas la même température (valeur lue dans l'entête fit) et varient de -14.9 à -15.7°c. C'est pas énorme comme différence mais ça peut éventuellement jouer. Maintenant une fois qu'on a moyenné tous les darks, logiquement il ne doit pas y avoir de soucis.

- la seconde et ça c'est commun à tous les capteurs CCD ou CMOS, c'est que en cas d'alimentation sur secteur 220V on peut avoir des variations au niveau des pixels chauds/froids mais aussi ça peut générer des trames pour les CMOS.



C'est pour cette raison qu'il vaut mieux alimenter par batterie, et surtout mettre les masses en commun.

[0£i\/€]

Dans mon cas je n'avais que 0.1 ° d'écart et la caméra sans peltier n'est alimentée que par l'USB donc je ne comprend pas trop ! Je n'ai jamais eu cela avec les autre CMOS que je possède.

[Colmic]

Ton PC était sur batterie ? Ou il était branché sur le secteur ?

[0£i\/€]

Sur batterie

[Tromat]

Merci pour le retour sur la 183M. Le peltier apporte un vrai plus, comme attendu, mais en même temps je ne sais pas dans quelle mesure le capteur chaufferai par chez moi en condition réelle, de nuit, dans le froid.

Il serait intéressant d'ailleurs de voir le delta de température entre les premières poses et les suivantes à chaud. Et puis... 561€ d'écart de prix.

[0£i\/€]

Avec le ventilateur activé en rapide on arrive à maintenir la température ambiante + 2°C. Sans ventilateur c'est plutôt + 12°C voir plus.

[Tromat]

Ok merci ! Le ventilo est bien utile.
