Cache poussière motorisé

amed

Par amed
dans Les bricoleurs

 Partager

Messages recommandés

amed

amed

Posté
Posté (modifié)

Bonjour les Astrams,

Je travaille depuis quelques semaines sur un projet pour réaliser un cache poussière de tube optique pour protéger le scope des poussières et éventuellement de pluie. Dans le projet initial, le cache sert aussi d’écran à flat.

La solution existe dans le commerce, mais la facture est vraiment salée. Ça peut aller de 300€ à plus de 700€ pour les grands diamètres.

Aussi, il existe une version sous INDI ( D’ailleurs je remercie Magnus W. Eriksen pour le partage).

Le principe est simple, on fabrique le couvercle en utilisant toute matière légère et mince (carbone, aluminium, plastique etc... ) relié à un servo moteur qui est commandé par un soft sur PC (ou smartphone) via une interface Arduino.

Je suis encore au stade de test (version beta), c’est pour ça que je partage avec vous, en espérant me nourrir de vos idées pour améliorer le système, et faire profiter tout le monde, essentiellement ceux qui sont en « remote ».



Le dispositif revient à 20 -25 € environ et comprends :

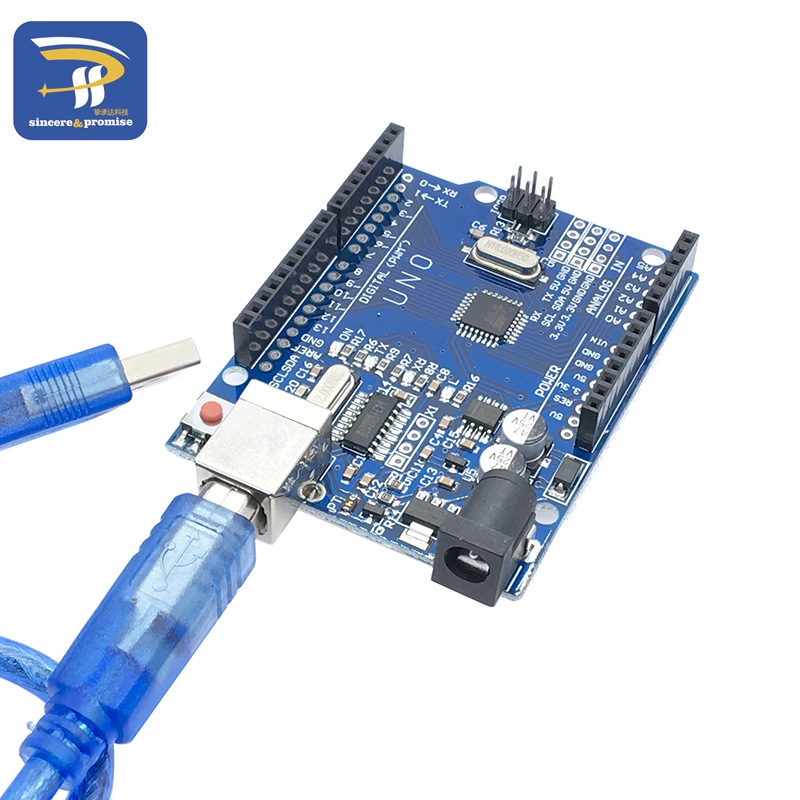

- Arduino (Uno ou bientôt une version nano).

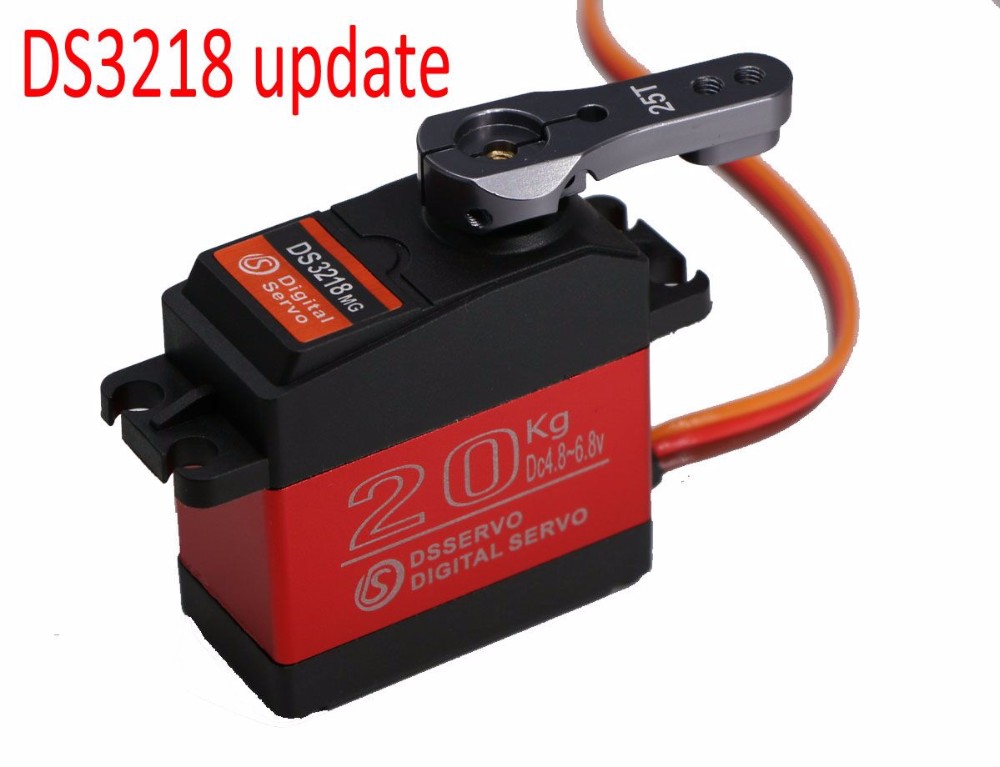

- Un servo moteur avec une amplitude de 90 à 360° au choix pouvant supporter une dizaine de kilos.

- Une plaque d’aluminium épaisseur 1 mm

- Cornière inégale aluminium

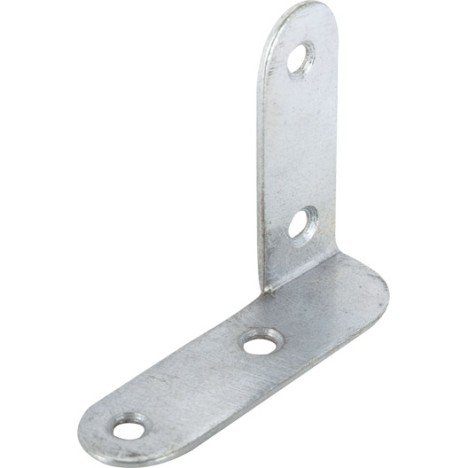

- Equerre zinc

- Quelques vis ou colle

- Collier en plastique, Velcro ou autre














https://www.aliexpress.com/item/Special-promotions-UNO-R3-MEGA328P-ATMEGA16U2-FOR-ARDUINO-Good-Quality-USB-Cable-in-stock-Hight/656716518.html?spm=2114.01010208.3.1.A6WZUY&ws_ab_test=searchweb0_0,searchweb201602_3_10152_10208_10065_10151_10068_10305_10304_10306_10136_10137_10060_10302_10155_10062_437_10154_10056_10055_10054_5300015_10059_303_100031_10099_10103_10102_10096_5320015_10052_10053_10107_10050_10142_10051_10084_10083_10080_10082_10081_10177_10110_519_10111_10112_10113_10114_10182_10184_10078_10079_10073_10123_10189_142,searchweb201603_13,ppcSwitch_4&btsid=90a3af79-c9eb-4d8e-b0e5-99dc91d7800d&algo_expid=babacf55-a783-4def-b1ef-5e586addeb9f-0&algo_pvid=babacf55-a783-4def-b1ef-5e586addeb9f



https://www.aliexpress.com/item/1X-DS3218-update-servo-20KG-full-metal-gear-digital-servo-baja-servo-Waterproof-servo-for-baja/32737943372.html?spm=2114.13010608.0.0.WtGHLs



https://www.aliexpress.com/item/Free-Shipping-1set-2-DOF-Short-Pan-And-Tilt-Servos-Bracket-Sensor-Mount-Kit-For-Robot/1645845615.html?spm=2114.13010608.0.0.WtGHLs



https://www.leroymerlin.fr/v3/p/produits/1-equerre-de-cadre-coudee-acier-zingue-hettich-l-45-mm-e22226

https://www.leroymerlin.fr/v3/p/produits/corniere-inegale-aluminium-brut-l-1-m-x-l-2-75-cm-x-h-1-55-cm-e17197#&xtmc=corniere_inegale__aluminium&xtcr=15



Le système fonctionne bien, peut-être il y a encore quelques bugs à corriger.

Ce qui reste à faire est l’écran à flat , et l’amélioration de la partie mécanique. Celle ci peut être confectionné en utilisant l'impression 3D. Je viens juste d'en acheter une imprimante 3D , il faudrait dessiner la boite qui va recevoir le servo moteur et l'interface Arduino.



Je vous mets une vidéo pour voir le cache en action.





Pour le soft, je mettrai en téléchargement cette version bêta pour ceux qui veulent tester.



A bientôt pour la suite.



Amed

Modifié par amed
  • Réponses 67
  • Créé
  • Dernière réponse

Les pipelettes du sujet

Les pipelettes du sujet

Messages populaires (du sujet)

Discret68
Discret68

Salut tout le monde   Pour ceux que ce genre d'équipement intéresse, j'ai réalisé un obturateur et un masque de bahtinov motorisés pour ma petite lunette de 80. La version pour le newton de

mario_18
mario_18

Bonjour, pour la pose des caches poussiers il y a ça    jamais de bug depuis 3 ans

Images postées dans ce sujet

FloEd

FloEd

Posté
Posté

Bonjour,

super initiative, si un partage (github ?) du programme arduino et driver Ascom (et du câblage) serait possible ça serait génial !

Bon développement !

amed

amed

Posté
  • Auteur
Posté
Sympa! l'objectif est un télescope intégralement en remote?



Christophe



Oui , le cache n'est utile que pour ceux qui sont en poste fixe(remote).



Pour la partage, oui ça va arriver , encore un bug du port com à corriger , je mettrai l'application et le programme pour Arduino sur Github avec le schéma de cablage , que vous pourriez le voir sur ce lien :



http://eskimon.fr/wp-content/uploads/tuto/415692.png



Par contre, je ne partage pas encore les sources vu que le système n'est pas fini.



Amed

manudu74

manudu74

Posté
Posté

C'est une super idée tout ça :rolleyes::rolleyes::rolleyes::rolleyes:

Maintenant il faudrait pourvoir le programmer avec comme par exemple un compte à rebours pour pouvoir le fermer en fin de séance et permettre ainsi de faire les darks.



Par exemple moi quand je fais une séance photo dans EOS je fais 20 poses de 6mn et dans eqmod je kance le compte à rebours pour qu'il revienne en mode park au bout de130mn.

Il faudrait pouvoir le programmer pour qu'il se ferme au bout de 130, et on enclenche plus de pose dans eos pour pouvoir faire ainsi les darks.



Je dis ça et je dis rien en même temps ;););););););););););)

amed

amed

Posté
  • Auteur
Posté

On peut tout faire bien sûr, mais il me faut un peu de temps.

Je n'ai pas encore finaliser la partie configuration qui permet de configurer n'importe quel servo moteur avec des amplitudes au choix.



Pour la partie "FLAT" je suis entrain de voir un tuto sur le site de bofix , je vais essayer de l'adapter a mon cache.



A @

manudu74

manudu74

Posté
Posté
On peut tout faire bien sûr, mais il me faut un peu de temps.

Je n'ai pas encore finaliser la partie configuration qui permet de configurer n'importe quel servo moteur avec des amplitudes au choix.



Pour la partie "FLAT" je suis entrain de voir un tuto sur le site de bofix , je vais essayer de l'adapter a mon cache.



A @



OK



Bonne continuation alors ;););)

TeBilePas

TeBilePas

Posté
Posté

Excellent ! J'ai moi-même commencé un projet en profitant du fait que j'avais déjà un arduino nano sous la main (je viens de terminer un contrôleur pour les résistance anti-condensation avec des capteurs et un asservissement des résistances)...

Mais il y a un point que me freine pour le moment : il me faut absolument faire des flats... j'ai bien un Aurora, mais le problème est qu'on ne sait pas vraiment faire varier la luminosité. Or, c'est franchement le gros point positif des l'Alnitak ou du Gemini, c'est qu'on peut faire varier la luminosité et cela semble bien fonctionner...

Par contre, je n'ai pas trouvé de fournisseur pour ce genre de flat panel... tu fais comment ?



Bonne continuation en tous cas, c'est un superbe projet, et merci pour le partage !!!

amed

amed

Posté
  • Auteur
Posté

Bonsoir ,

Pour l'écran à flat , je cherche toujours la solution.

J'ai vu des écrans électroluminescent(EL) sur Ebay et Aliexpress mais je ne sais ce que ça vaut . On les trouve souvent au format A5 ou A4 , mais aussi circulaire , dans ce cas ils sont plus chers.

y'a aussi sur ce site :



https://ellumiglow.glopal.com/fr-FR/p-675/parallele-el-panel-14-cercle-grand.html?utm_campaign=en_US&utm_medium=pr&utm_source=www.ellumiglow.com





Tous les avis sont les bien venus.

A bientôt.



Amed

fred4646

fred4646

Posté
Posté (modifié)

salut

j ais une carte clone arduino uno R3 ATMEGA328P

dans le Xloader je charge le fichier HEX et selectionne mon com (com3 chez moi)

je selectionne unoatmega328

il uplade et ok



ensuite j ouvre CapGaq et dans outils le clique "ouvrir"

il me trouve bien le COM3

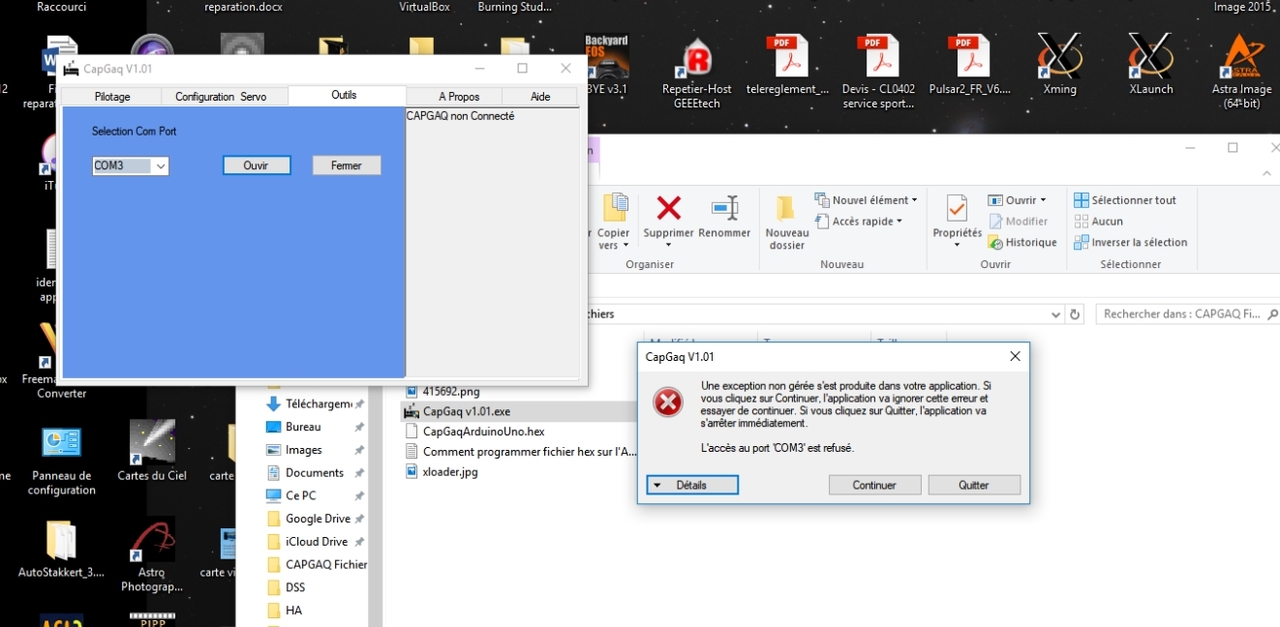

mais quand je veut me connecter il me dit "arduino non connecté"

une idée ?

dans le gestionnaire de périphériques de windows la carte et bien reconnu !

Modifié par fred4646
amed

amed

Posté
  • Auteur
Posté
Il y avait eu ce vieux post: http://www.webastro.net/forum/showthread.php?t=111446 pour faire varier la luminosité des panneaux EL; ça n'a pas l'air simple!

ça serait vraiment le top d'arriver à contrôler la luminosité..

Chouette projet pour ceux qui sont en remote



Merci pour le lien, il est très intéressant.

J'ai vu sur aliexpress des écran à prix correct. je vais commander un écran pour tester et voir ce que ça vaut .



https://www.aliexpress.com/item/12inch-by-12inch-Electroluminescent-sheet-High-Brightness-and-long-life-time-el-backlight-panel-sheet-free/32811088406.html?spm=2114.13010208.99999999.293.mLoAi2



A+



Amed

fred4646

fred4646

Posté
Posté

salut

j ais essayer de relancer plusieurs fois toujours pareil .

si tu trouve ca serait de la balle

encore merci pour ton travail

fred

amed

amed

Posté
  • Auteur
Posté
salut

j ais essayer de relancer plusieurs fois toujours pareil .

si tu trouve ca serait de la balle

encore merci pour ton travail

fred



Quand tu ouvres CapGaq tu clique sur connecter , pas sur ouvrir. Le soft n’est pas fini , il y a que le 1er volet qui fonctionne sans le flat.



A+
