Datyson T7, la camera planétaire moins cher y a pas

[pagpatrice]

il y a 59 minutes, Sirius11100 a dit :

Même pour les PDF ?

Les pdf ne servent à rien c'est le détail des pièces fournis et comment installer les drivers

[dolguldur]

Le 20/09/2018 à 15:11, Fixoo a dit :

Bonjour, je n'ai pas terminé la lecture du topic (page 10 pour le moment) mais ça m'a confirmé mon choix. Je viens donc de commander la T7 sur Aliexpress (plusieurs commandes déjà passées sur le site, aucun souci).

Le prix est de 64€ grâce au coupon de réduction du vendeur : Lien ici

On verra ce que ça donne (planétaire et guidage) sur EQ5 et 200/1000 !



 61 euros avec la livraison et les coupons ali express, si elle arrive, et qu'elle fonctionne, ca sera un vrai miracle. J'aurai prefere une N&B mais a ce prix la, je vais pas faire le difficile

[Greenood]

les problèmes rencontrés sont plus du coté du port ST4 et du câblage de celui ci

pour le reste c'est du tout pareil à une ASI120xx version mini (la mini existe pas en couleur d'ailleurs)

[Nicolas01]

Il y a 20 heures, Greenood a dit :

les problèmes rencontrés sont plus du coté du port ST4 et du câblage de celui ci

pour le reste c'est du tout pareil à une ASI120xx version mini (la mini existe pas en couleur d'ailleurs)

Pour l'utiliser, pas vraiment un problème. Sur une HEQ5, il suffit de repérer la paire croisée :



Côté caméra, le fil de fin sur le RJ en vert

Côté monture, le fil de fin sur le RJ bleu.





[stefaco]

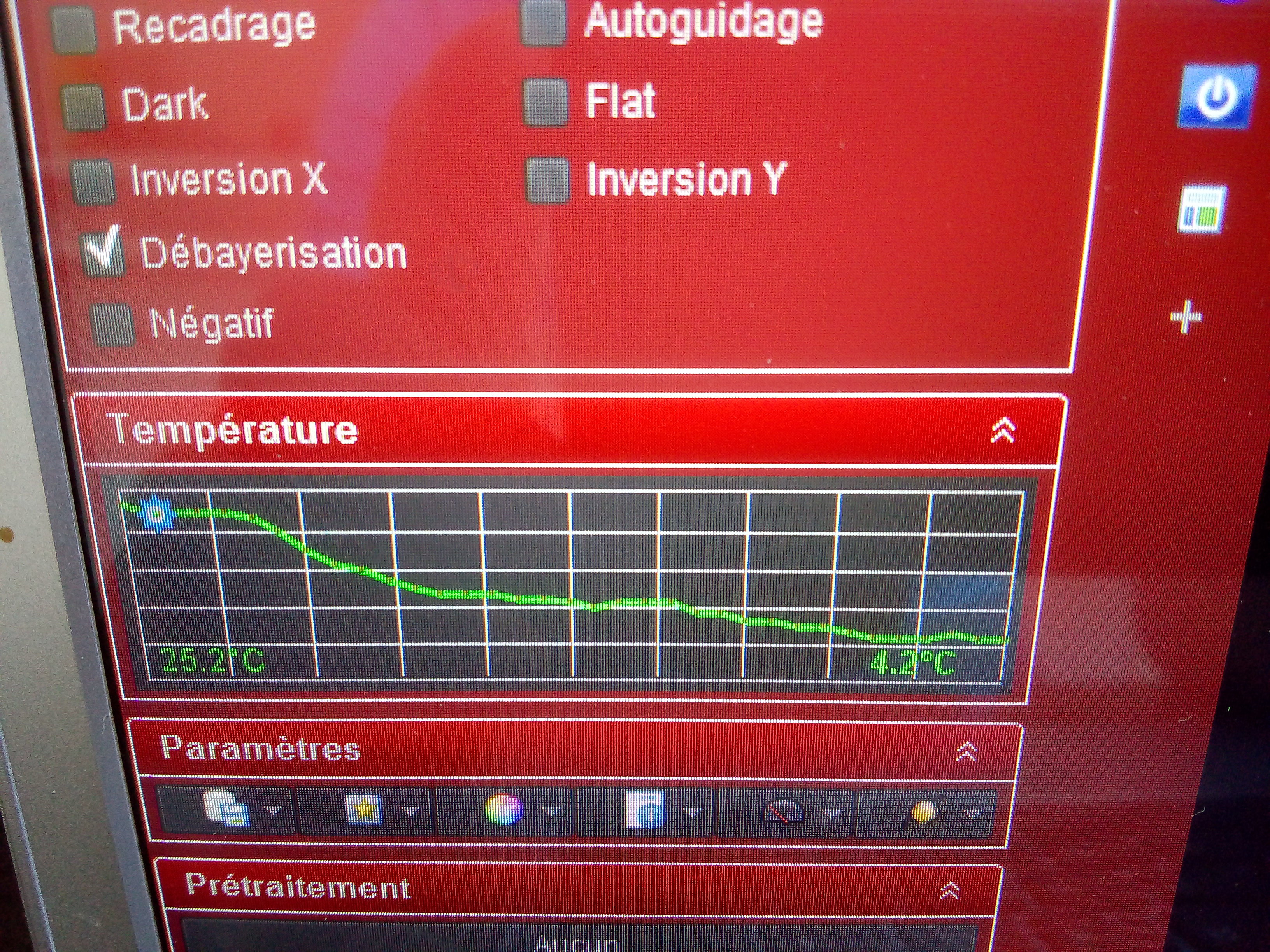

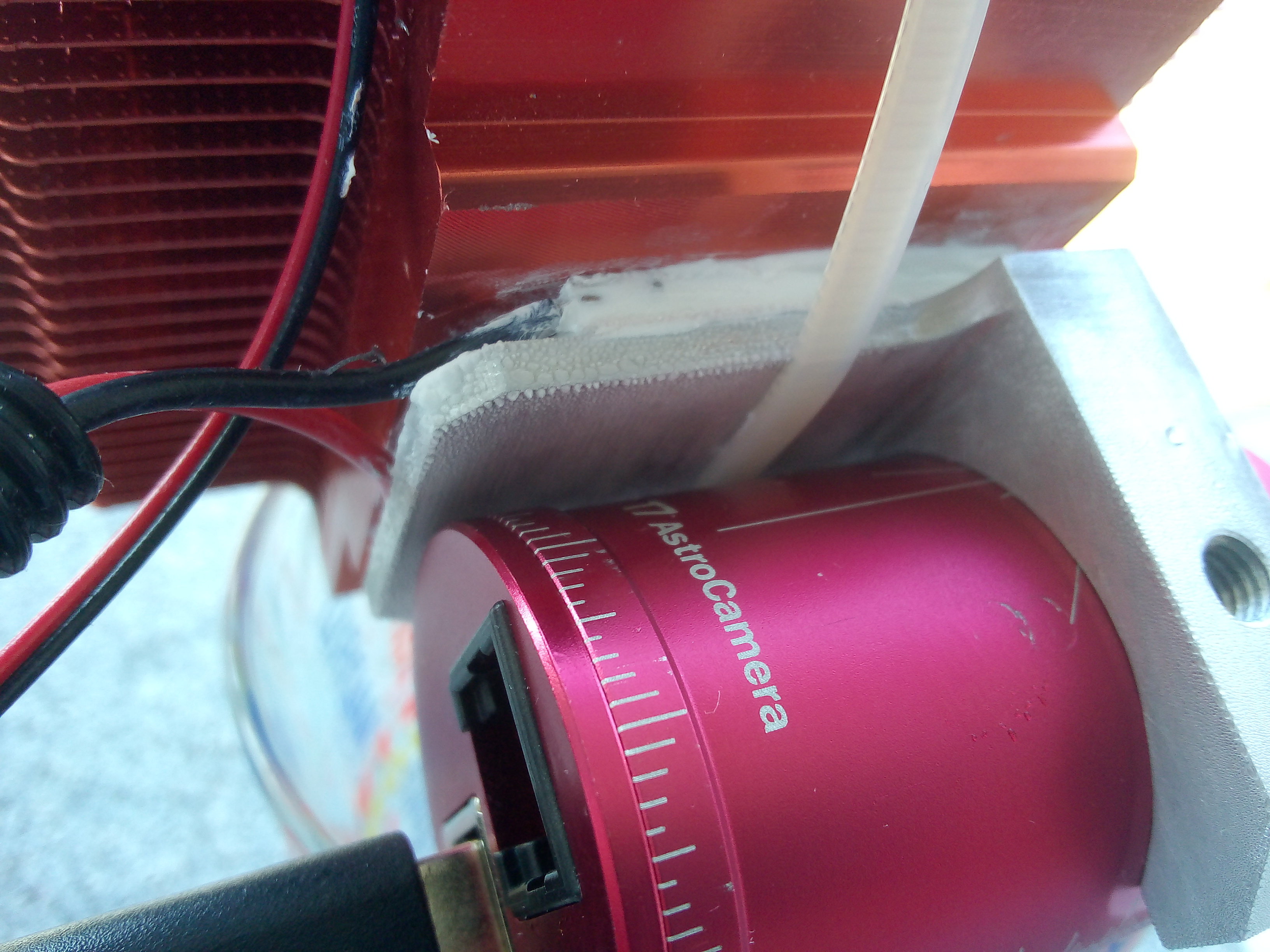

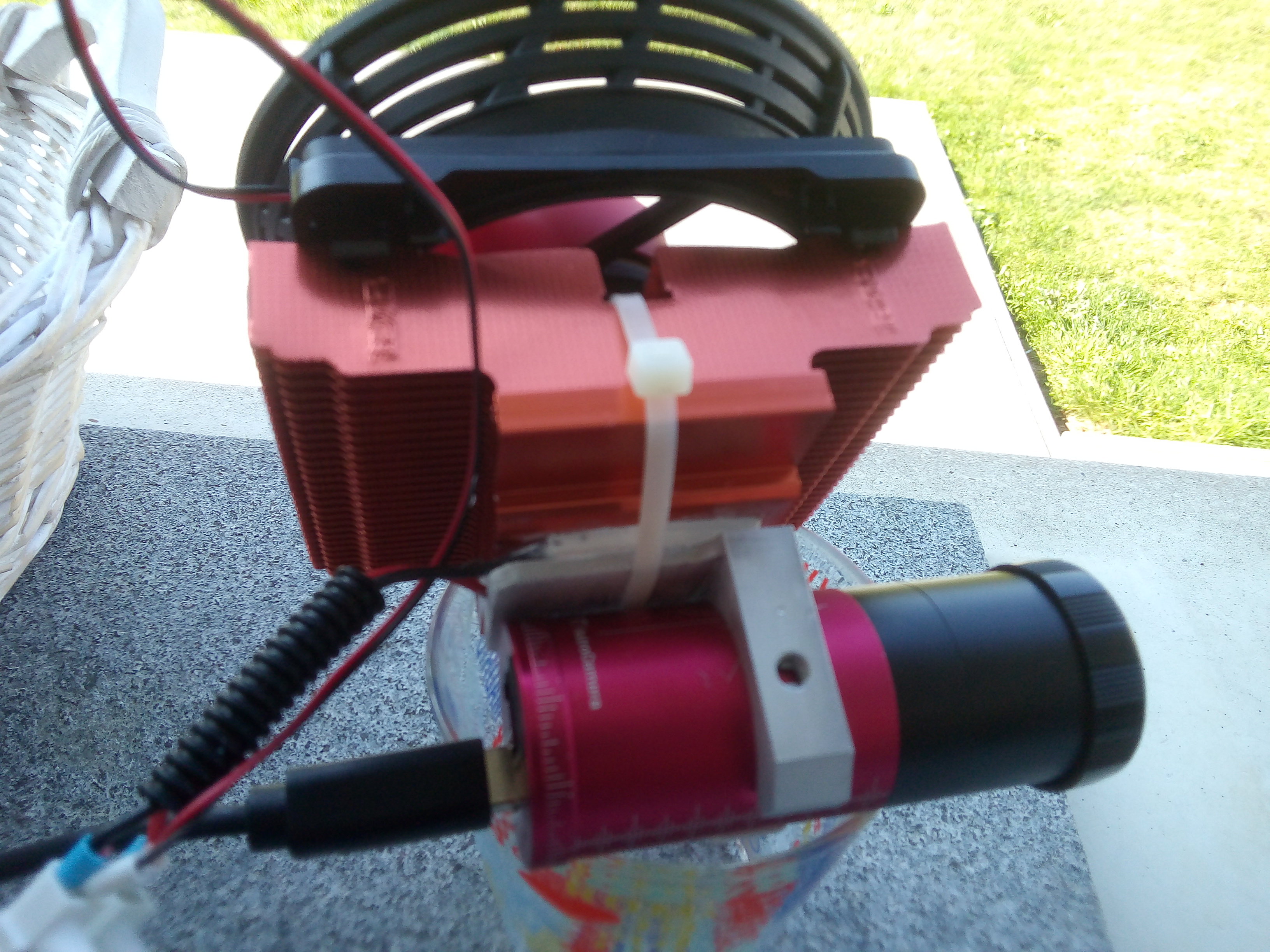

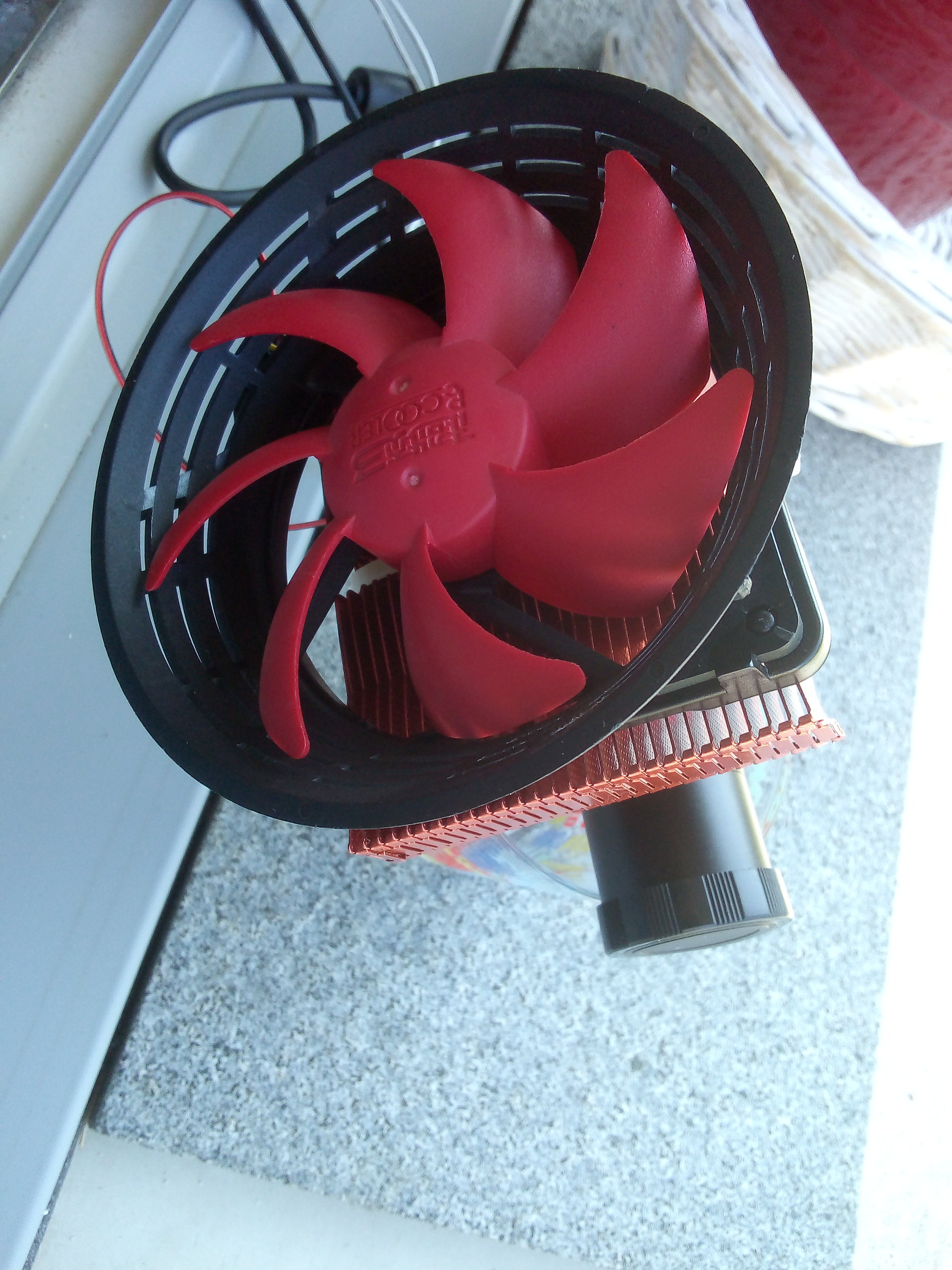

First step j etais en interieur, perte de 15deg en moyenne, puis installation a l exterieur par 10Deg.

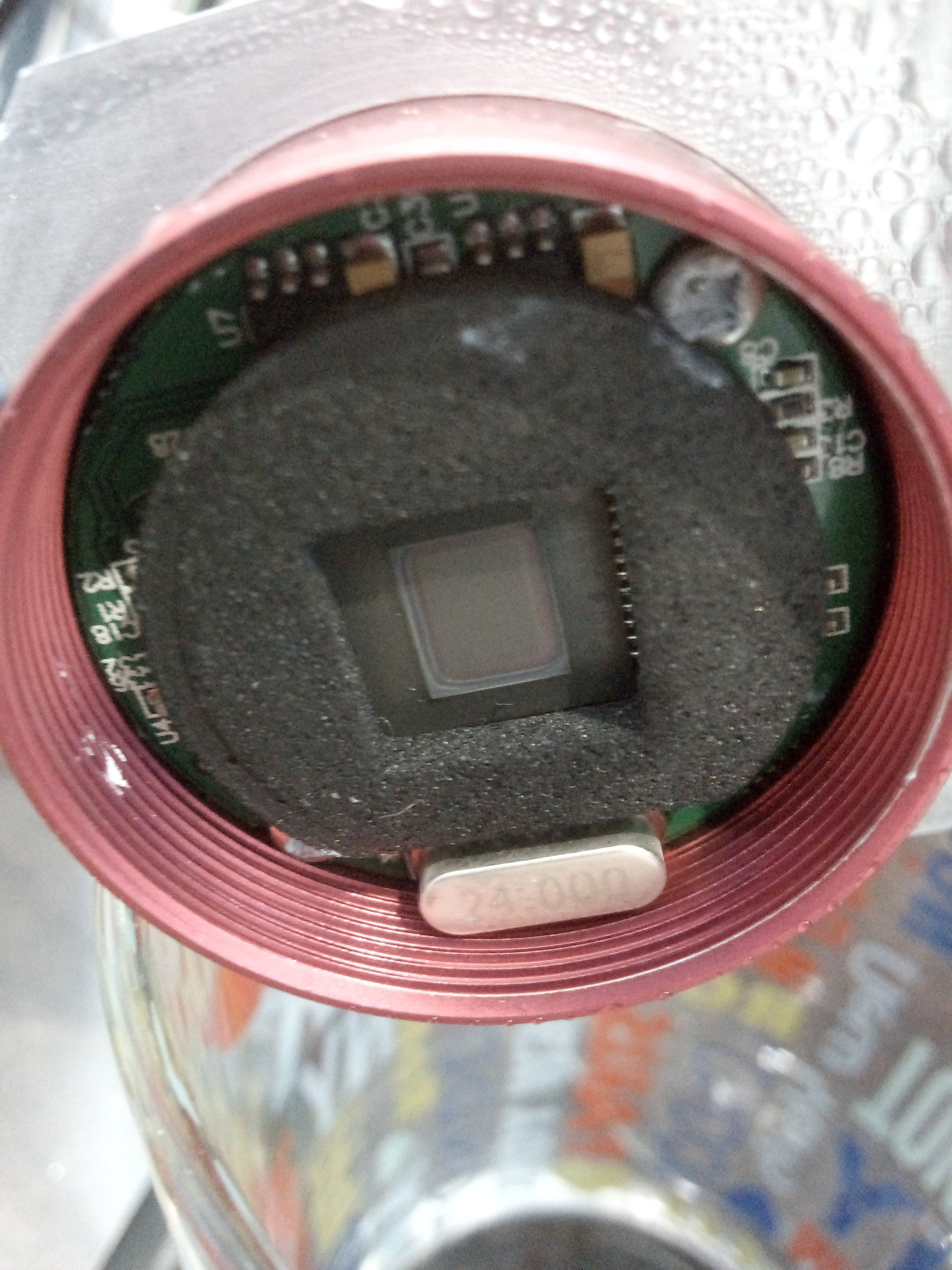

le point de rosee se trouvant autour de 3, de fine bulles d eau se sont invitees...on remarque a la base du peletier la glace... la camera etant techniquement pas prevu en dessous de 0, il faudra donc surveiller, voir automatiser pour ne pas depasser cette valeur... si des pesonnes savent bidouiller un soft arduino(nano,ds18B20, coupure de l amimentation...) je suis preneur...Merci

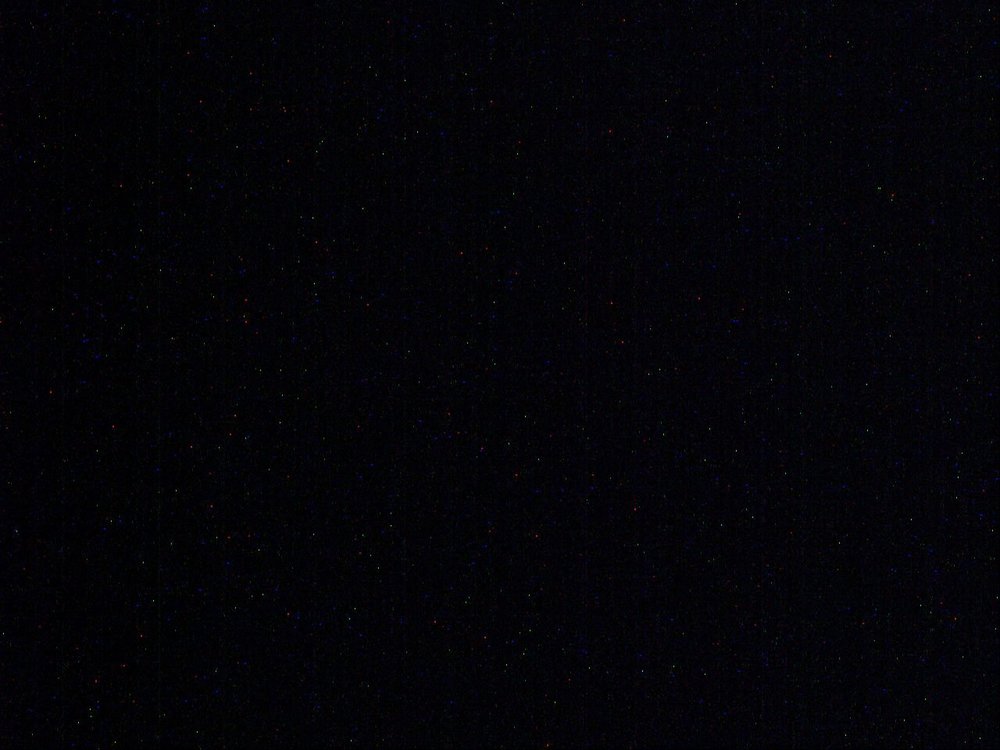

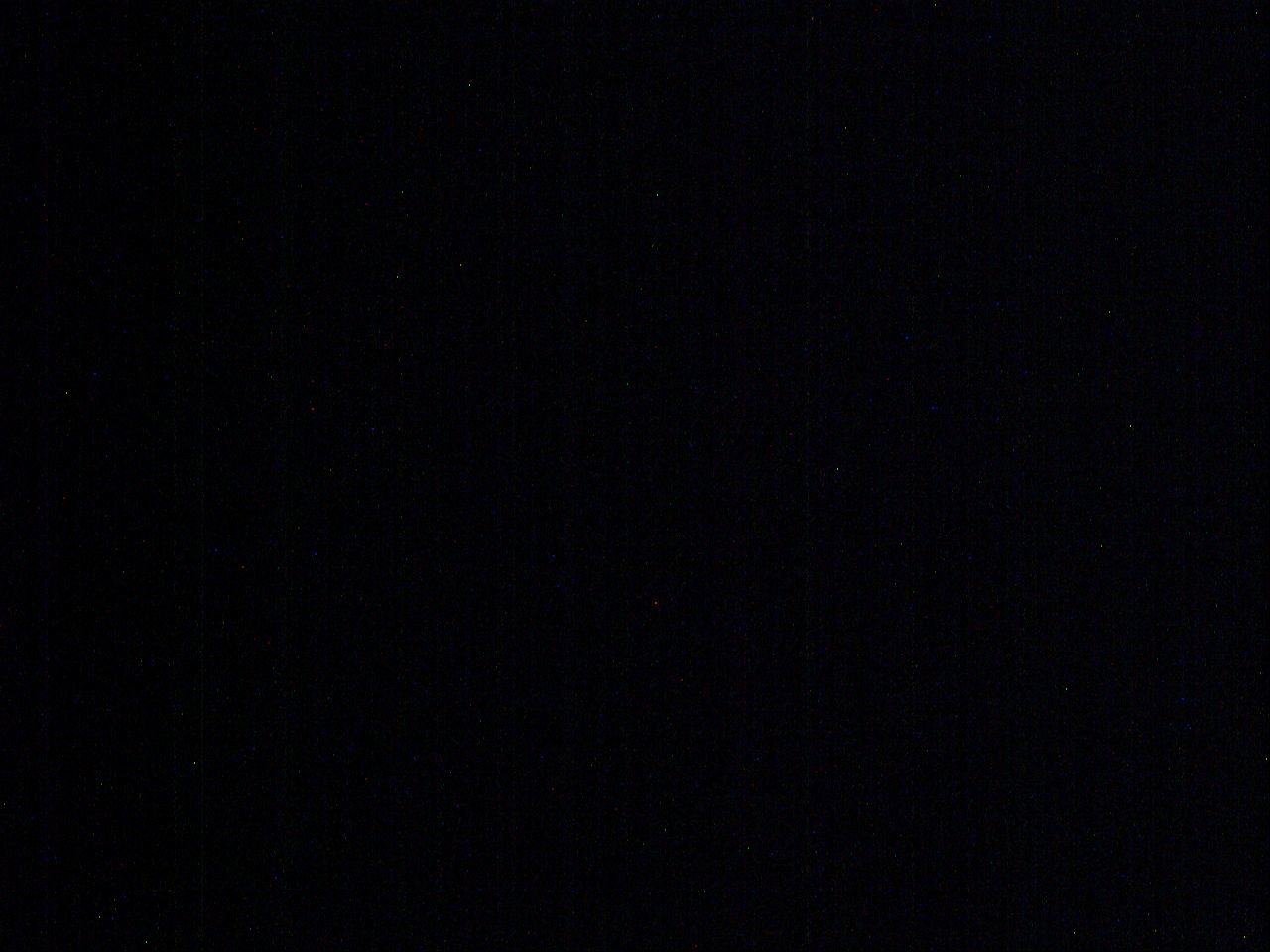

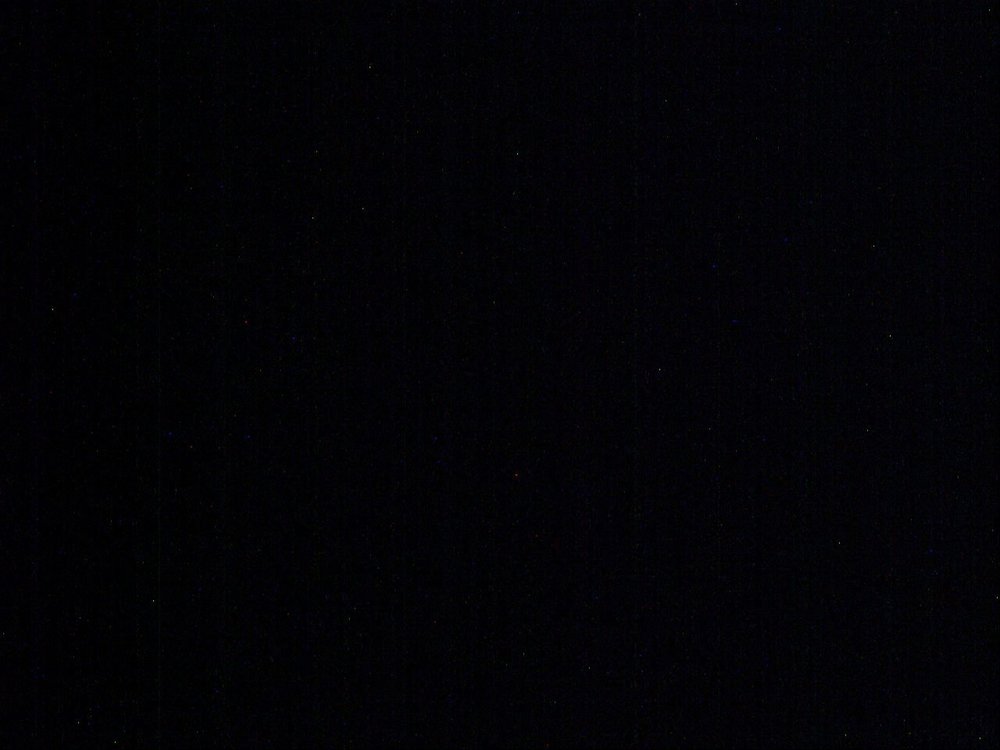

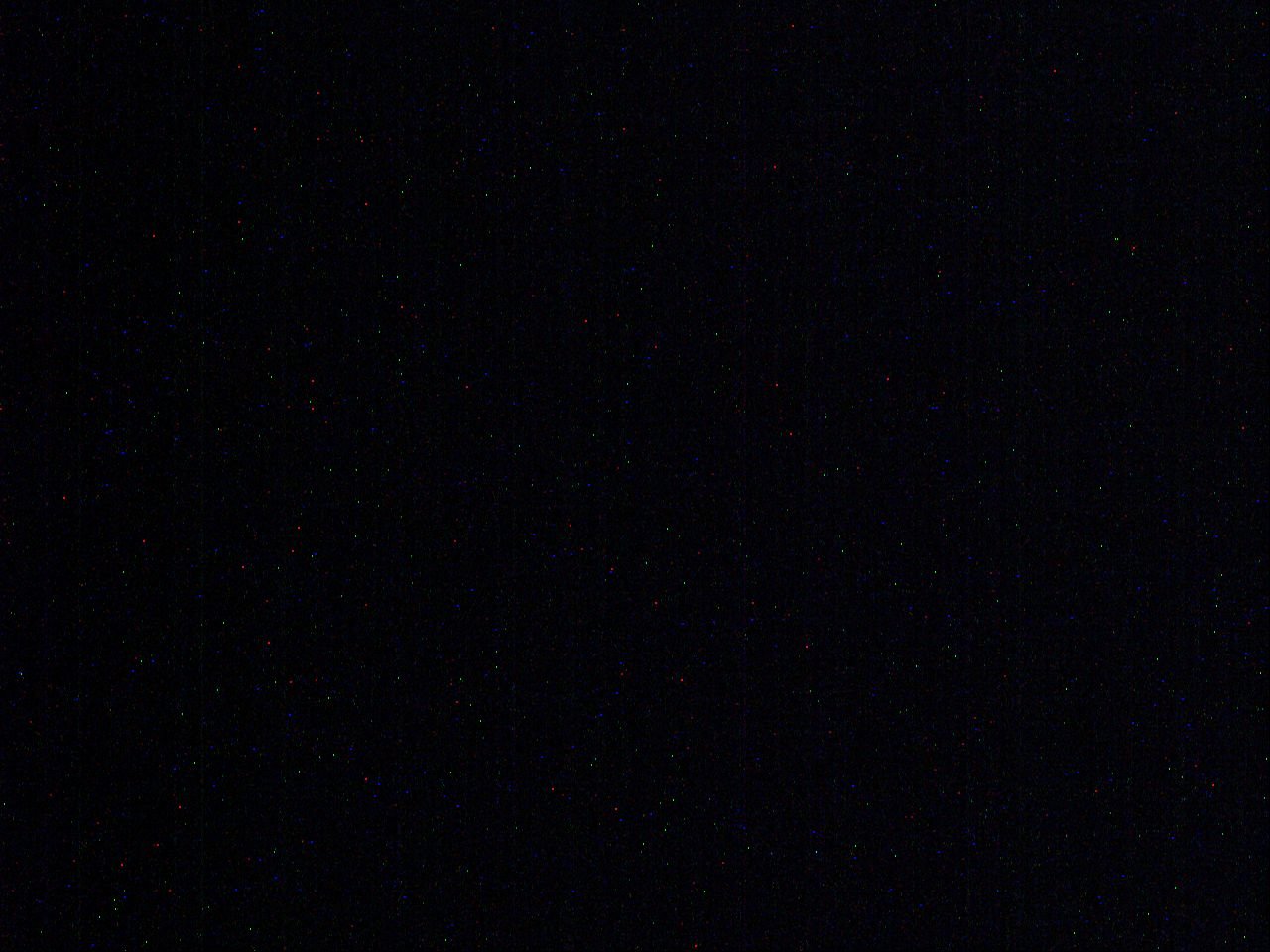

Et concraitement... ca donne quoi? et bien un signal thermique grandement diminuer, voir avant apres...
exposition de 1sec, gain 80, softgain X4



pour le matos, merci Ali...!!

[gehelem]

Excellent

Et avec un peu de dessincant dans le boitier ??



[stefaco]

Non pas sous la main... Mais j y pense... On parle bien de sachet des hydratant ?

[gehelem]

il y a 18 minutes, stefaco a dit :

Non pas sous la main... Mais j y pense... On parle bien de sachet des hydratant ?

Oui

Si tu as un chat, tu peux tester avec de la litière.

Tu en mets dans des petits sachets en tissus et zou.

Ça marche très bien mais il faut la renouveler souvent car quand elle sature elle dégorge.

[stefaco]

Oui voila c’était ma crainte ... Merci !!



[dolguldur]

Sympas ces resultats en mode refroidi ! Bravo pour le bricolage !



Une question me tracasse concernant ce capteur (le mien en version couleur est encore en transit depuis la chine):

Sur le net, on peut trouver que la datyson t7(m/c) est equipee du capteur AR0130CS. La datasheet du AR0130CS specifie une sortie en 12 bits.

Ducoup j'imagine que le mode 16 bits dont certains parlent ici est interpole par la camera a partir de la sortie 12 bits. Vous en savez plus sur le sujet ? on peut savoir comment se fait la transformation, si elle induit une variation de la reponse du detecteur (arrondi a l'entier le plus proche ?) et si on peut remonter a la valeur reelle en sortie de detecteur ?



Merci

[mizar11]

Le 30/09/2018 à 13:41, stefaco a dit :

First step j etais en interieur, perte de 15deg en moyenne, puis installation a l exterieur par 10Deg.

le point de rosee se trouvant autour de 3, de fine bulles d eau se sont invitees...on remarque a la base du peletier la glace... la camera etant techniquement pas prevu en dessous de 0, il faudra donc surveiller, voir automatiser pour ne pas depasser cette valeur... si des pesonnes savent bidouiller un soft arduino(nano,ds18B20, coupure de l amimentation...) je suis preneur...Merci

Et concraitement... ca donne quoi? et bien un signal thermique grandement diminuer, voir avant apres...
exposition de 1sec, gain 80, softgain X4



pour le matos, merci Ali...!!



Et pourquoi ne pas utiliser une petit module du type :https://fr.aliexpress.com/item/W2809-W1209WK-Num-rique-LED-Thermostat-R-gulateur-de-Temp-rature-Intelligent-Temp-Sensor-Board-Module/32866504896.html?spm=a2g0w.search0104.3.26.1a4746daTmaP8S&ws_ab_test=searchweb0_0%2Csearchweb201602_5_10065_10068_204_10843_318_10059_5727220_10884_10887_10696_100031_10084_10083_10103_10618_452_10304_10307_10820_532_10821_10302_5727320%2Csearchweb201603_60%2CppcSwitch_0&algo_pvid=b483ad7c-cc64-4623-9e1d-51d71ea3ddd3&priceBeautifyAB=0&algo_expid=b483ad7c-cc64-4623-9e1d-51d71ea3ddd3-3

[stefaco]

dolguldur, pas de reponse desolé ...

mizar11, Bienvue !! les sortie S1 et S2 correspondent pour l alimentation de mon peltier?

[stefaco]

s1 s2 sont les bornes d'un interrupteur ...



celle ci est pas mal,

https://fr.aliexpress.com/item/12V-20A-Mini-Digital-Temperature-Controller-Thermostat-Regulator-Red-and-Blue-LED-Display-Probe-Sensor-W3230/32828854137.html?spm=a2g0s.13010208.99999999.259.30453c00Obj8Pn



celle ci aussi .. limite on pourrai s en servie pour piloter les resistances chauffantes pour le tube non? en fonction de l humidité ... il y a bien 2 sortie?



https://fr.aliexpress.com/item/2-en-1-affichage-Num-rique-d-humidit-de-la-Temp-rature-de-thermostat-de-Contr/32857625878.html?spm=a2g0w.search0104.3.31.177e66642GOFbu&transAbTest=ae803_5&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_204_318_10059_5727211_10884_10887_10696_100031_10084_10083_10103_10618_452_10307_10820_532_10821_10303_5727311_10302%2Csearchweb201603_60%2CppcSwitch_0&algo_pvid=f6d699af-27c0-4a40-ab43-983d16dabe74&priceBeautifyAB=0&algo_expid=f6d699af-27c0-4a40-ab43-983d16dabe74-4



si vous trouver des variantes , je suis preneur ... Merci pour relancer le debat..



[Greenood]

Il y a 2 heures, dolguldur a dit :



Une question me tracasse concernant ce capteur (le mien en version couleur est encore en transit depuis la chine):

Sur le net, on peut trouver que la datyson t7(m/c) est equipee du capteur AR0130CS. La datasheet du AR0130CS specifie une sortie en 12 bits.

Ducoup j'imagine que le mode 16 bits dont certains parlent ici est interpole par la camera a partir de la sortie 12 bits. Vous en savez plus sur le sujet ? on peut savoir comment se fait la transformation, si elle induit une variation de la reponse du detecteur (arrondi a l'entier le plus proche ?) et si on peut remonter a la valeur reelle en sortie de detecteur ?



Merci



en passant de 12 bit à 16 bit, il y a juste un décalage de 4 bit vers la gauche et donc pas de perte de donnée (ni d'arrondi).

ça revient à multiplier la valeur par 16.





Modifié 2 octobre 2018 par Greenood

[dolguldur]

Citation

en passant de 12 bit à 16 bit, il y a juste un décalage de 4 bit vers la gauche et donc pas de perte de donnée (ni d'arrondi).

ça revient à multiplier la valeur par 16.



Merci beaucoup @Greenood !

Par contre impossible de trouver la ASI120 MC mini sur le site de zwo, ducoup a part la doc du capteur AR0130CS, je n'ai pas beaucoup d'info. J'essayerai d'analyser ca d'ici noel.

Modifié 4 octobre 2018 par dolguldur

[animorama]

Bonjour.



Achetée sur aliexpress 76€. Livraison en 10 jours à peine.

Le logiciel sur le mini CD fonctionne trop lentement.

J'ai télécharger le logiciel de la asi 120 et cela fonctionne parfaitement.

Etant néophyte, j'ai une question un peu bête/

Peut-on régler le grossisement de la cam et cela dépend-t-il exclusivement du télescope?



Merci.

[OrionRider]

Bienvenue sur WebAstro!



Pense à te présenter dans la rubrique ad-hoc.



il y a une heure, animorama a dit :

Peut-on régler le grossisement de la cam et cela dépend-t-il exclusivement du télescope?



En gros, ça dépend de la focale de l'optique. Donc la combinaison du télescope + la lentille de barlow éventuelle, qui permet de doubler, tripler, etc. la focale.

[dolguldur]

Hello, je me permet de réiterer la question, quelqu'un sait ou trouver la datasheet/doc exacte de la datyaon t7mc ? j'aimerai bien connaitre les valeur de gain.



Merci a tous et bon bricolage !

[Greenood]

il y a 4 minutes, dolguldur a dit :

Hello, je me permet de réiterer la question, quelqu'un sait ou trouver la datasheet/doc exacte de la datyaon t7mc ? j'aimerai bien connaitre les valeur de gain.



Merci a tous et bon bricolage !

[dolguldur]

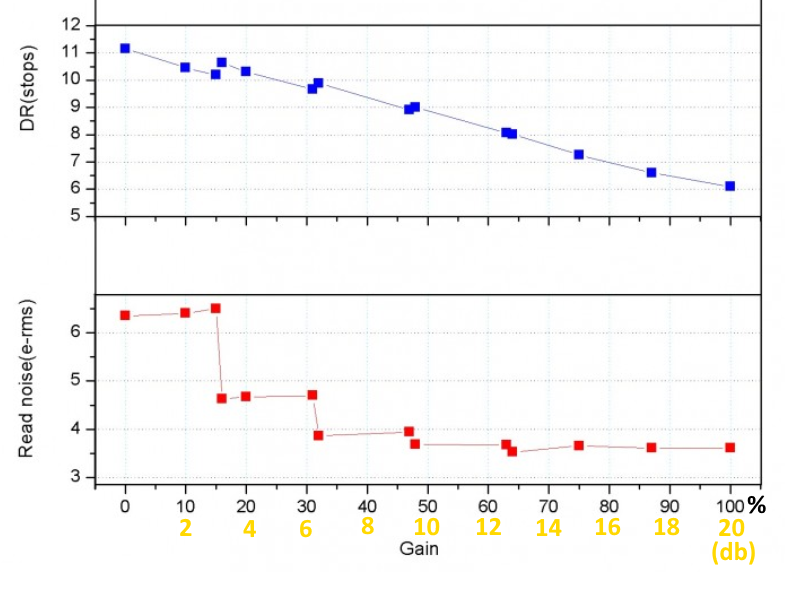

Hmm merci @Greenood, ce type de courbes est un peu nouveau pour moi mais je vais pouvoir les analyser, par contre il n'y a pas de source ni référence ?



En terme de gain je pensais au nombre d'e- par ADU, comment avoir cette valeur ?



Pour le nb stops, je vais me renseigner car j'ignore ce que c'est.

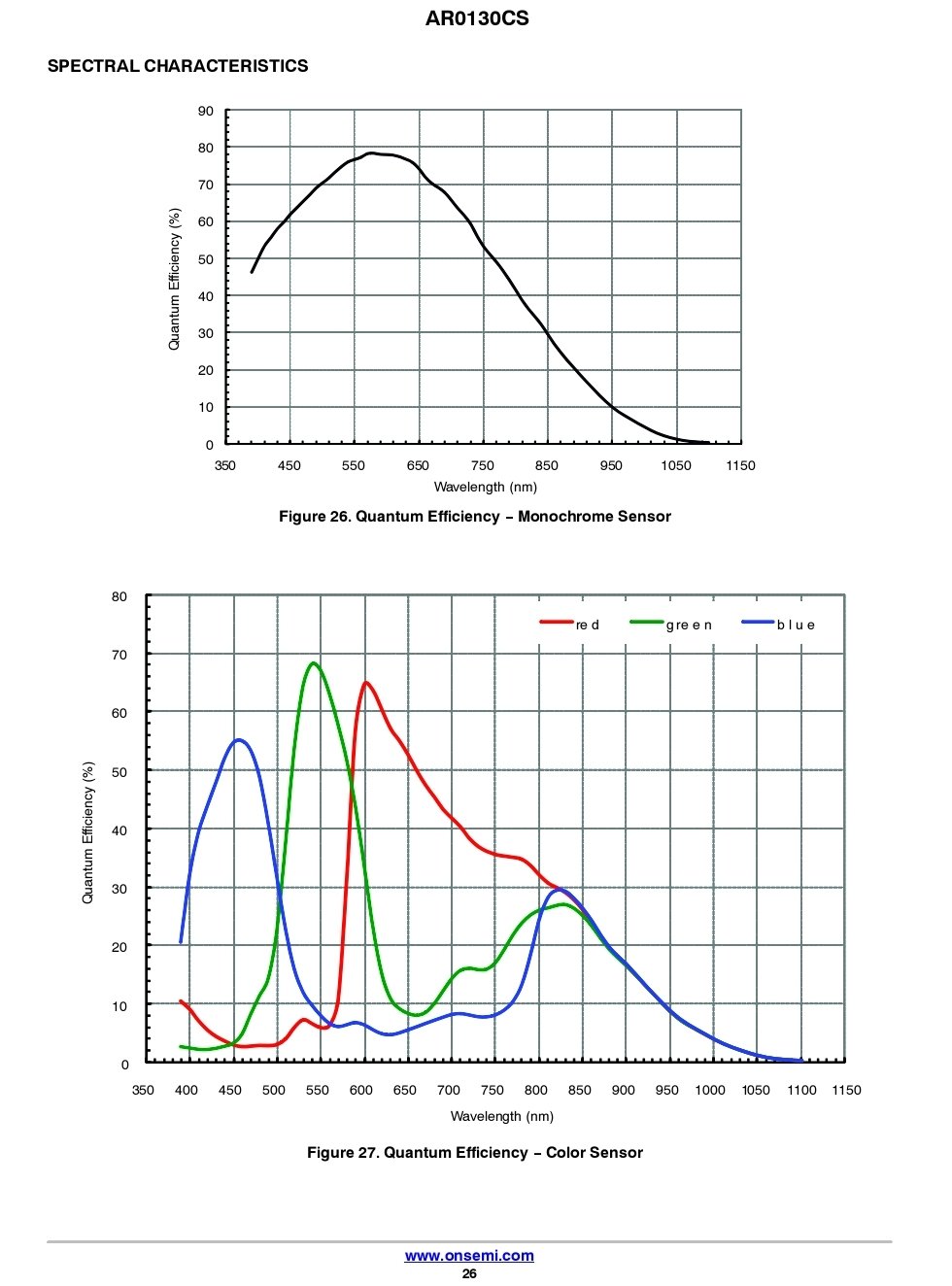

Pour le QE (qui a dit quantitative easing) il y avait ca sur le AR0130CS-D

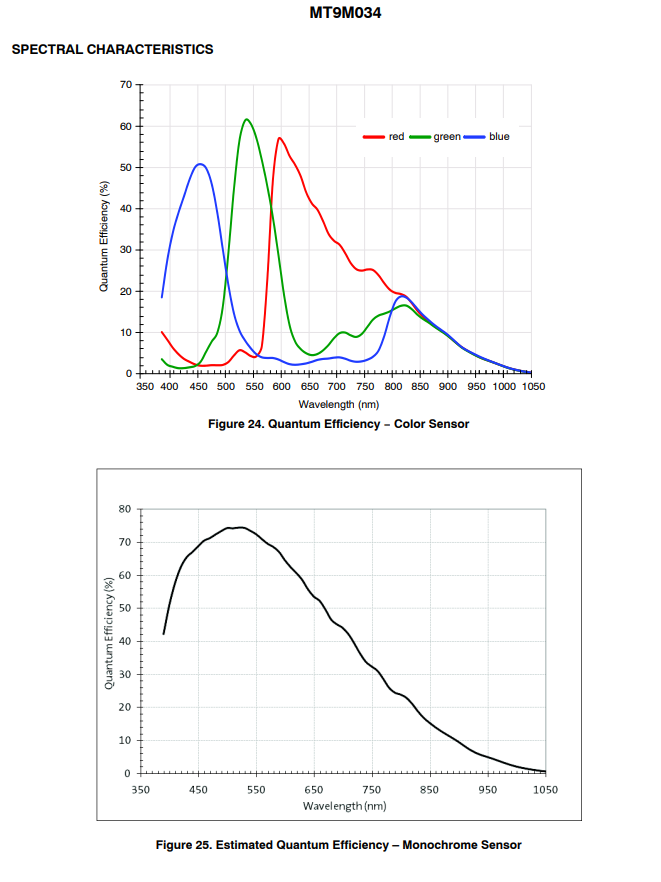

Edit, on me dit dans l'oreillet qu'il s'agirait en fait du capteur MT9M034:



Dont le QE est bien moins bon... Je vais essayer de tirer ca au clair.



Edit: bon en fait, il apparait qu'il existe differents modeles de Datyson T7... Apparemment j'ai paye la mienne moins cher car le capteur semble moins bon, c'est un AR0130CS (ce n'est pas ce que semble suggerer le QE pourtant) alors que les autres datyson possedent un MT9M034 qui semble plus cher (et donc meilleur ?).



Edit: voir cette discussion sur CN: https://www.cloudynights.com/topic/463730-is-the-mt9m034-sensor-better-or-worse-than-ar0130c/

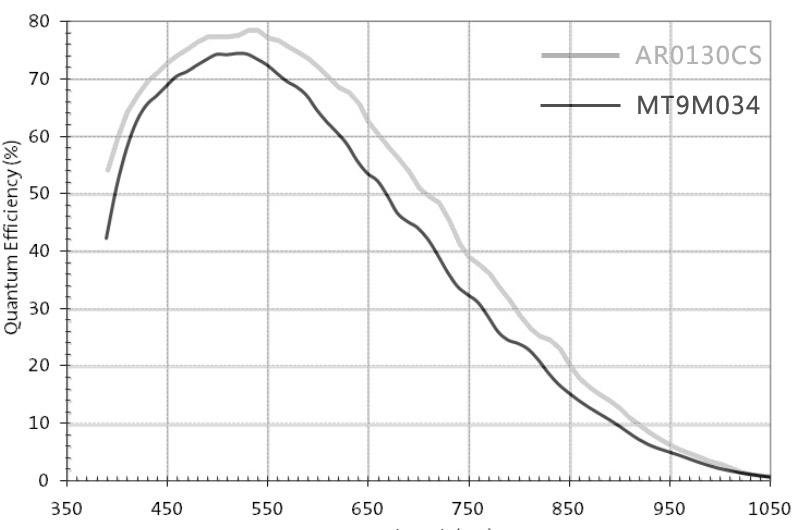

Apparemment, le AR (couleur) est meilleur que le MT (apparemment que pour les mono):

Modifié 10 octobre 2018 par dolguldur

[6fab]

Bonjour,

j'ai reçu hier la T7 couleur, malheureusement sans CD donc je n'ai pas les drivers... Vous me direz que c'est ceux de l'asi 120, j'ai donc téléchargé la dernière version sur le site zwo et bien, cela ne marche pas (j'ai essayé avec l'avant dernière version, pareil).

Hum, je précise que je dispose d'un ordinosaure sous windows XP qui doit dater de l'an 2000 (l'an 2000... : whaou, finalement ça fait moderne ! Ah ben non en fait).

Bref, est-ce que quelqu'un sait où se procurer les bons fichiers et comment procéder ?

Merci d'avance et bonne journée !

[pagpatrice]

Sur le site ZWO driver de l ASI 120 par contre pas sur qu ils y soient pour xp.

Dit moi le au pire je les poserais sur mon drive

[6fab]

Oui, c'est ce que j'ai essayé mais avec un résultat foireux : l'ordi fini bien par indiquer "ASI120MC" à la connexion de la caméra mais lorsque j'essaye de l'utiliser que ce soit par iris (le seul qui marche sans bug sur l'ordinosaure) soit par firecapture, il m'indique problème de driver...

[pagpatrice]

Laisse tomber iris pour commencer  utilise Amcap y a pas plus simple...

[deep impact]

Amcap est assez gourmand, il ralenti le nombre I/S.

Il y a aussi virtualdub qui fonctionne très bien ou sharpcap.



Cela vaut le coup de tenter.

[6fab]

A priori le problème ne vient pas d'iris puisque c'est pareil avec firecapture et même vlc.

c'est un problème de driver pour xp

[pagpatrice]

peut être une piste

ou ici:

http://www.astrosurf.com/topic/59730-installation-camera-asi120mc/?page=3

Modifié 18 octobre 2018 par pagpatrice

[6fab]

Merci pour la piste, j'avais essayé d'installer ailleurs que sur program files, sans plus de succès.

Pour les autres pistes évoquées dans le lien, les liens sont périmés 😕

Quelqu'un aurait une piste pour récupérer un driver pour xp ?

[6fab]

J'ai réessayé avec les derniers fichiers zwo, l'ordi indique bien que le périphérique fonctionne normalement (il indique ASI120MC).

Sauf que ni iris ni firecapture ne la font fonctionner.

Et à chaque fois que je la branche l'ordi considère que c'est un nouveau périphérique et me demande de l'installer 🤔

[6fab]

Bon, la caméra est bien reconnue par windows, elle est dans les périphériques sans erreur apparente.

Mais elle n'est pas détectée ni par iris ni par firecapture.

Pour couronner le tout je n'arrive pas à installer sharpcap en version 2.9 qui est censé être compatible avec xp.

Le seul logiciel avec lequel j'arrive à faire fonctionner la caméra c'est Amcap : c'est pas génial comme logiciel 🙄, en plus cela sort un avis pas lisible par iris.
