Datyson T7, la camera planétaire moins cher y a pas

[Fixoo]

J'ai récupéré un multimètre. J'ai testé le raccord femelle que j'ai soudé, les câbles sont OK. Je pense avoir les bons branchements.

Par conte, comment savoir si le signal va bien de la caméra au raccord ST4 ?

Dans PHD2 j'ai indiqué On Camera. Le ZWO USBST4 (Ascom) fait planter PHD2

@Justino21m ça peut être une solution en effet, si mon problème vient du port ST4 de la caméra.

Modifié 5 décembre 2018 par Fixoo

[OrionRider]

il y a 43 minutes, Fixoo a dit :

comment savoir si le signal va bien de la caméra au raccord ST4 ?

Dans PHD2 tu as une 'raquette virtuelle' (dans les outils)  avec laquelle tu peux cliquer sur 4 boutons. En même temps, tu vérifies les broches avec le multimètre.





[Fixoo]

il y a 10 minutes, OrionRider a dit :

Dans PHD2 tu as une 'raquette virtuelle' (dans les outils)  avec laquelle tu peux cliquer sur 4 boutons. En même temps, tu vérifies les broches avec le multimètre.





Les broches sont trop épaisses pour que les sondes passent  Faudrait que j'adapte des épingles au bout.

A vrai dire je ne m'y connait pas du tout en électronique... J'imagine que je dois tester de la terre vers chaque fil ? Et à quelle valeur sur le multimètre ? Je fais mon boulet désolé ^^'

Modifié 5 décembre 2018 par Fixoo

[pagpatrice]

il y a 40 minutes, Fixoo a dit :

Les broches sont trop épaisses pour que les sondes passent  Faudrait que j'adapte des épingles au bout.

A vrai dire je ne m'y connait pas du tout en électronique... J'imagine que je dois tester de la terre vers chaque fil ? Et à quelle valeur sur le multimètre ? Je fais mon boulet désolé ^^'

En position ohm, une pointe sur la masse et l'autre sur le fil correspondant au mouvement, l'afficheur doit passer à 0 quand tu appui sur le bouton de la raquette virtuelle.

[Fixoo]

il y a 5 minutes, pagpatrice a dit :

En position ohm, une pointe sur la masse et l'autre sur le fil correspondant au mouvement, l'afficheur doit passer à 0 quand tu appui sur le bouton de la raquette virtuelle.

Ok merci ! J'ai testé sous ASICAP (plus simple à utiliser pour tester) et j'ai bien une réponse pour les 4 directions. Donc logiquement, l'ensemble du circuit est bon (sortie caméra OK, entrée raquette ST4 vers soudures OK).

J'imagine que le problème vient donc de l'ordre des fils soudés ?

La masse doit être au mauvais endroit, car si elle est au bon endroit, peut importe l'ordre des 4 directions je devrais quand même avoir un résultat ? Quitte à ce que la commande RA+ soit assignée à Dec- (par exemple)

[teko38]

Bonjour

Peut etre une idée ici

Daniel



[Fixoo]

il y a 9 minutes, teko38 a dit :

Bonjour

Peut etre une idée ici

Daniel



Bonsoir Daniel, on avait évoqué ce post sur la page précédente, et j'étais déjà tombé dessus ( Justino21m à d'ailleurs répondu à mes soucis quelques messages plus haut). Je pense que j'approche du but, les tests au multimètre indiquent que le câblage fonctionne. Le problème doit se situer au niveau des soudures.  Je me demande si je n'ai pas une inversion des câbles entre la caméra et mon raccord ST4. Ma terre doit donc être au mauvais endroit... Je vais revérifier ça un à un calmement, pour ne pas faire d'erreur. Les soudures me prennent pas mal de temps à faire, je suis seul devant mon bazar et mon fer à souder est un peu trop gros pour ce type de petites soudures

[teko38]

Bonjour

La câble ST4 fournis avec la camera est peu être spécifique ??

Daniel

[Fixoo]

YEAH ! C'est bon ça fonctionne !!

Merci mille fois pour votre aide, et gros merci à @pagpatrice

En effet, le multimètre à permis d'identifier la source du problème et j'ai pu trouver quel câble devait être relié à tel élément.

C'est parti pour les tests en intérieur en attendant de pouvoir profiter d'un ciel clément !

[pagpatrice]

Il y a 6 heures, Fixoo a dit :

YEAH ! C'est bon ça fonctionne !!

Merci mille fois pour votre aide, et gros merci à @pagpatrice

En effet, le multimètre à permis d'identifier la source du problème et j'ai pu trouver quel câble devait être relié à tel élément.

C'est parti pour les tests en intérieur en attendant de pouvoir profiter d'un ciel clément !

Super, si ça fonctionne, tu vois ça n'a pas été long à trouver; je l'accorde, plus long que de dire que la T7 est une merde qui doit partir à la poubelle



Celle là elle était trop facile pour pas la glisser

[Fixoo]

Petite question subsidiaire, vous utilisez quoi pour raccorder la T7 au chercheur ? J'ai un 9x50 Skywatcher, j'imagine un de ces 2 éléments ?



https://www.pierro-astro.com/materiel-astronomique/autoguidage/adaptateur-chercheur-vers-coulant-31-75mm_detail

https://www.pierro-astro.com/materiel-astronomique/autoguidage/adaptateur-chercheur-vers-t2-ou-monture-c-cs_detail



La bague T2 est certainement plus stable, mais l'adaptateur 31,75 plus polyvalent ?

[teko38]

Bonjour Fixoo

Au fait quel est le brochage du port ST4 de cette cam que tu a relevé ??

Daniel

[gehelem]

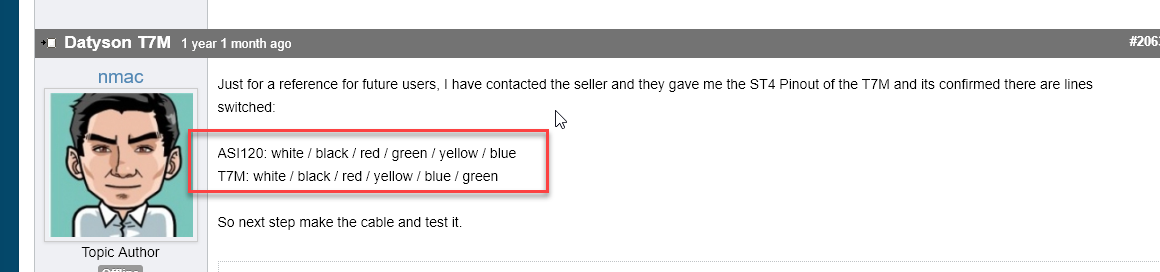

https://www.indilib.org/forum/ccds-dslrs/2763-datyson-t7m.html





[gehelem]

[Fixoo]

il y a 3 minutes, teko38 a dit :

Bonjour Fixoo

Au fait quel est le brochage du port ST4 de cette cam que tu a relevé ??

Daniel



Bonjour Daniel, compliqué de répondre. En fait j'ai crié victoire lorsque les moteurs se sont mis en route dans PHD2, sauf que les commandes étaient dans le désordre. Les schémas que j'ai pu voir sur internet (souvent différents les uns des autres) ne correspondaient pas à ma configuration. J'ai tâtonné pour que les commandes de PHD2 coïncident avec les commandes physiques de la raquette. Je ne saurai reproduire le schéma à présent fonctionnel de mon installation... désolé.

[teko38]

Bonjour

Merci pour les informations

Effectivement c'est bien different

Daniel

[teko38]

Avec une comparaison



[pagpatrice]

Arrêtez de vous prendre la tête on vous a déjà dit POUBELLE

[deep impact]

[Ryo]

Le ‎06‎/‎12‎/‎2018 à 16:51, teko38 a dit :



Merci pour ce schema explicite

[bpollet]

Le 10/12/2018 à 18:22, Ryo a dit :

Merci pour ce schema explicite



Effectivement, je n'avais pas pris le temps de faire une photo lorsque j'avais modifié les points de soudure de mon port ST4. Ce schéma a donc le mérite d'être très clair.



Moi j'ai une autre question: quelqu'un a-t-il essayé la T7C ou M en VA?



[Greenood]

il y a 50 minutes, bpollet a dit :



Effectivement, je n'avais pas pris le temps de faire une photo lorsque j'avais modifié les points de soudure de mon port ST4. Ce schéma a donc le mérite d'être très clair.



Moi j'ai une autre question: quelqu'un a-t-il essayé la T7C ou M en VA?



T7M en VA oui





en VA on utilise le curseur gain à fond donc vu son niveau de bruit, c'est plutôt bof.

Modifié 20 décembre 2018 par Greenood

[oocieni]

bonjour,



J'ai depuis quelques jours la T7c, mais je ne vois rien quand je la place sur la lunette avec la barlow X2 ou sans (skywatcher 70/700) . Quelqu'un pourrais m'expliquer comment faire les "réglages". J'essai de voir la lune pour l'instant, mais pas d'image, alors qu'elle fonctionne bien.  Dois-je laisser la partie qui permet de régler le focus, ou faut-il l'enlever ?



merci d'avance



ps: je n'avais pas le cd dans la boite, donc pas de doc. Si une âme charitable pouvait partager le contenu du cd si celui-ci est intéressant. merci

[pagpatrice]

il y a 34 minutes, oocieni a dit :

bonjour,



J'ai depuis quelques jours la T7c, mais je ne vois rien quand je la place sur la lunette avec la barlow X2 ou sans (skywatcher 70/700) . Quelqu'un pourrais m'expliquer comment faire les "réglages". J'essai de voir la lune pour l'instant, mais pas d'image, alors qu'elle fonctionne bien.  Dois-je laisser la partie qui permet de régler le focus, ou faut-il l'enlever ?



merci d'avance



ps: je n'avais pas le cd dans la boite, donc pas de doc. Si une âme charitable pouvait partager le contenu du cd si celui-ci est intéressant. merci

commence sans la barlow et fait un test de jour, c'est certainement que ta mise au point n'est pas bonne.

Donc de jour sur un objet lointain ca te permettra de voir ou est approximativement la bonne MAP, sans déplacer le porte oculaire comme  sauvage, tout en douceur.

le CD n'a aucun intérêt.

[jeap]

il y a 42 minutes, oocieni a dit :

  Dois-je laisser la partie qui permet de régler le focus, ou faut-il l'enlever ?





Salut

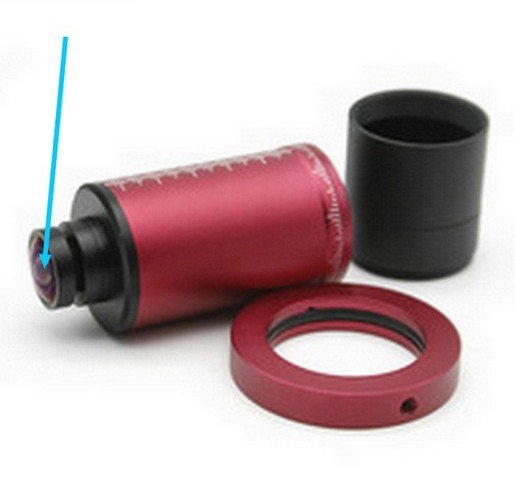

Pour l'utilisation au foyer d'un télescope ou lunette, il faut enlever l'objectif ( flèche bleue )



[sebb916]

sur l'ETX90, il faut s'armer de patience pour arriver à attraper l'objet ; la première chose à faire est de s'entraîner de jour :

1) chercheur parfaitement aligné avec le tube

2) commencer par un oculaire de 26 mm et parfaitement centrer l'objet pointé

3) remplacer l'oculaire par la caméra et vérifier si l'alignement est conservé.



Ensuite faire la même chose de nuit, prendre un tranxène juste avant

SI la monture est motorisée, au bout de quelques essais on y arrive... plus ou moins rapidement !

[sebb916]

tiens d'ailleurs à quoi sert cet objectif ?

[deep impact]

il y a 5 minutes, sebb916 a dit :

tiens d'ailleurs à quoi sert cet objectif



Peut être pour l'observation du ciel comme metéor lens que l'on retrouve sur certaines caméras.

[Greenood]

il y a 17 minutes, deep impact a dit :



Peut être pour l'observation du ciel comme metéor lens que l'on retrouve sur certaines caméras.

c'est du très grand angle donc oui ça peut servir à ça.

[oocieni]

merci pour votre aide. Ca fonctionne. J'ai effectivement du enlever l'objectif, mais je pense que ma lunette est vraiment trop légère. La mise au point est quasiment impossible, la moindre vibration et hop, c'est floue.



merci encore
