Charriot électrique pour gros Dobson

[jpch84]

Je serais bien tenté par un Flextube 16" goto, mais je veux garder un rapport plaisir emmerdement correct, c'est pourquoi pas de serrurier a monter démonter.

De la mise en place et du rangement rapide comme aujourd'hui avec mon Dobson 300 et son diable.



90 KG ! j'ai bien pensé a construire un chariot sur roues gonflable, mais les 90 kg faudra quand même se les tirer et repousser!



Et ce soir j'ai trouvé ça : https://www.vidaxl.fr/e/8718475911012/roue-jockey-motorisee-en-aluminium-12-v-350-w



Doit bien y'avoir un moyen de faire quelque chose avec.



Dans google : roue jockey électrique ou motorisé



On réfléchit !

[chatbleu54]

Une roue jockey, c'est grand ! Du coup pour observer il va falloir la démonter. Il faut penser à son poids, pas vu sur le site, plus le poids de la batterie ! Mais pourquoi 90 kg ? J'ai vu le tube à 30 kg, je ne pense pas que la base fasse 60 kg !!?? Et puis une fois sur roue ça se déplace tout seul ...

[manu33]

Je confirme, il est très lourd, proche des 90kgs, pour le déplacer pas besoin de moteur un bon chariot pour le déplacer, sur le mien en attendant de faire mieux, j'ai simplement assembler 4 morceaux de chevrons et 4 grosses roulettes, ça me permet de le déplacer facilement, même dans de l'herbe pas trop cabossé.

[chatbleu54]

Ah oui, c'est un goto, j'avais zappé !

[Didier27]

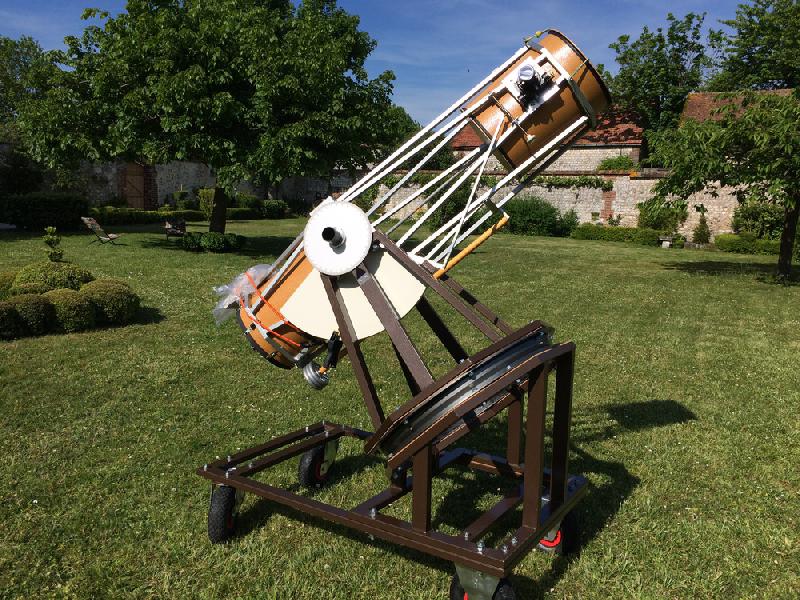

Bonjour je me suis creusé aussi les méninges pour déplacer mon Newton de 300mm qui pèse son poids. Finalement j'ai choisi cette solution avec des roues de 250mm de diamètre, fixes à l'avant et libres à l'arrière. Elle supportent 120Kg chacune et l'ensemble se déplace facilement sur le gazon.

Si ça peut aider.

[Invité]

L’inconvénient de ces chariots, c'est qu'ils restent souple sur leurs pneus.



Installer de grandes et grosses tiges filetées pour surélever et immobiliser le chariot, c'est à peine mieux, ça restera souple.

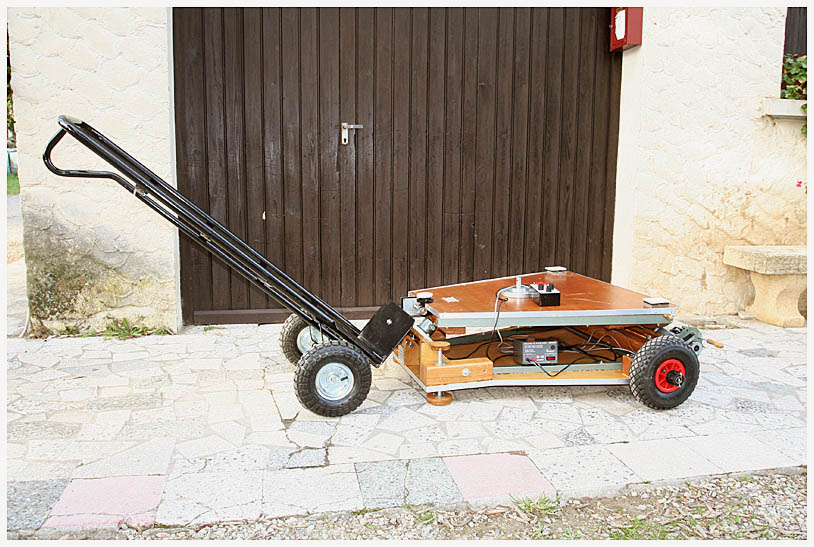

J'ai opté pour le démontage des roues express' ! Un levier me permet de basculer les roues pour laisser le châssis reposer à terre sur 3 plots pour un isostatisme parfait.

[jpch84]

Ah ben oui, ça aide, vous avez l'air de dire qu'un bon chariot avec de bonnes roulettes même si pas électrifié, peut faire l'affaire.

Je note.

Cecilkris, tu aurais une photo de ton système de roue qui s'effacent?

[Invité]

Ah ben oui, ça aide, vous avez l'air de dire qu'un bon chariot avec de bonnes roulettes même si pas électrifié, peut faire l'affaire.

Je note.

Cecilkris, tu aurais une photo de ton système de roue qui s'effacent?



C'est en cours... Je ferais un post complet.

[thierry24]

Je serais bien tenté par un Flextube 16" goto, mais je veux garder un rapport plaisir emmerdement correct, c'est pourquoi pas de serrurier a monter démonter.

De la mise en place et du rangement rapide comme aujourd'hui avec mon Dobson 300 et son diable.



90 KG ! j'ai bien pensé a construire un chariot sur roues gonflable, mais les 90 kg faudra quand même se les tirer et repousser!



Et ce soir j'ai trouvé ça : https://www.vidaxl.fr/e/8718475911012/roue-jockey-motorisee-en-aluminium-12-v-350-w



Doit bien y'avoir un moyen de faire quelque chose avec.



Dans google : roue jockey électrique ou motorisé



On réfléchit !





La vitesse est de 6 à 7 m à la minute, ça va être long pour le mettre en place



Chez Aliexpress, il y a ça :

https://fr.aliexpress.com/item/High-power-14-5inch-electric-wheel-motor-bike-wheel-36v-500w-hub-motor-kit-electric-bicycle/32676330150.html?spm=2114.06010108.3.80.bni7Mq&ws_ab_test=searchweb0_0,searchweb201602_3_10152_10208_10065_10151_10068_5330015_5210017_10305_10304_10306_10136_10137_10060_10302_10155_10062_437_10154_10056_10055_10054_5340018_10059_303_100031_10099_5220018_5290017_10103_10102_10096_10052_10053_10050_10107_10142_5320018_10051_5270018_5280015_10084_5250018_10083_10080_10082_10081_10177_5240018_5230018_10110_519_10111_10112_10113_10114_10182_10184_10078_10079_10073_5260017_10123_10189_142,searchweb201603_1,ppcSwitch_5&btsid=810502c5-662f-46f8-b597-4af701af1654&algo_expid=0d402a00-20a4-4856-82c5-daed784d1b70-10&algo_pvid=0d402a00-20a4-4856-82c5-daed784d1b70



C'est sur que là, va pas falloir trop jouer avec l'accelérateur..

[Invité chibani]

Bonjour.

Sur ma " brouette " j'ai monté un système de 3 vérins faits de grosses vis avec manivelle (16 mm) et écrous fixés au plancher avec lesquels je peux décoller les roues de la terre en ajustant avec le niveau à bulle de la monture Atlas EQ-G.

Facile et sans problème. Supporte un poids important .

[Invité]

Un petit aperçut rapide :



"6dhpD0Hw_VY" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

Modifié 26 juin 2017 par Invité

[jpch84]

Excellent! merci.

Tu as fait dans le robuste!

[chatbleu54]

C'est quoi les cylindres noirs, des moteurs ?

[Sebriviere]

A la limite, si tu veux de l’électrique, prends un overboard a 180€...

[Captainboeing]

Tu as aussi les petits tracteurs électriques d'avion, par contre aucune idée du tarif.



http://tugmaxxe.com/



"MCUmT0yjuG8" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

[Invité]

C'est quoi les cylindres noirs, des moteurs ?



Ce sont les moteurs d'un Fauteuil pour personne handicapée. Normalement alimenté en 24v ils seront alimentés en 12v via un pont en H et un Arduino.



Sous la structure il y a 3 plots qui s'encastreront dans 2 emplacements sur une dalle, le dernier sera posé sans encastrement pour un isostatisme parfait.

Modifié 26 juin 2017 par Invité

[Invité]

Comment faites vous pour que les vidéos apparaissent !!??



"bR8aBXpey7E" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



EDIT Ca marche enfin !!!!!!!!!!!!! Merci jpch84 !

Modifié 26 juin 2017 par Invité

[jpch84]

Tu ne met que le nom de ta page vidéo entre les balises Youtube



"YOUTUBE]bR8aBXpey7E[/YOUTUBE" remplace les guillemet par [ et ]

[jpch84]

Je crois que j'ai trouvé l'idée, merci à jp-brahic.

http://jp-brahic.chez-alice.fr/DOBS610.HTM
