soleil Le spectro-coronographe (photo du montage)

[chrishalpha2017]

bonjour

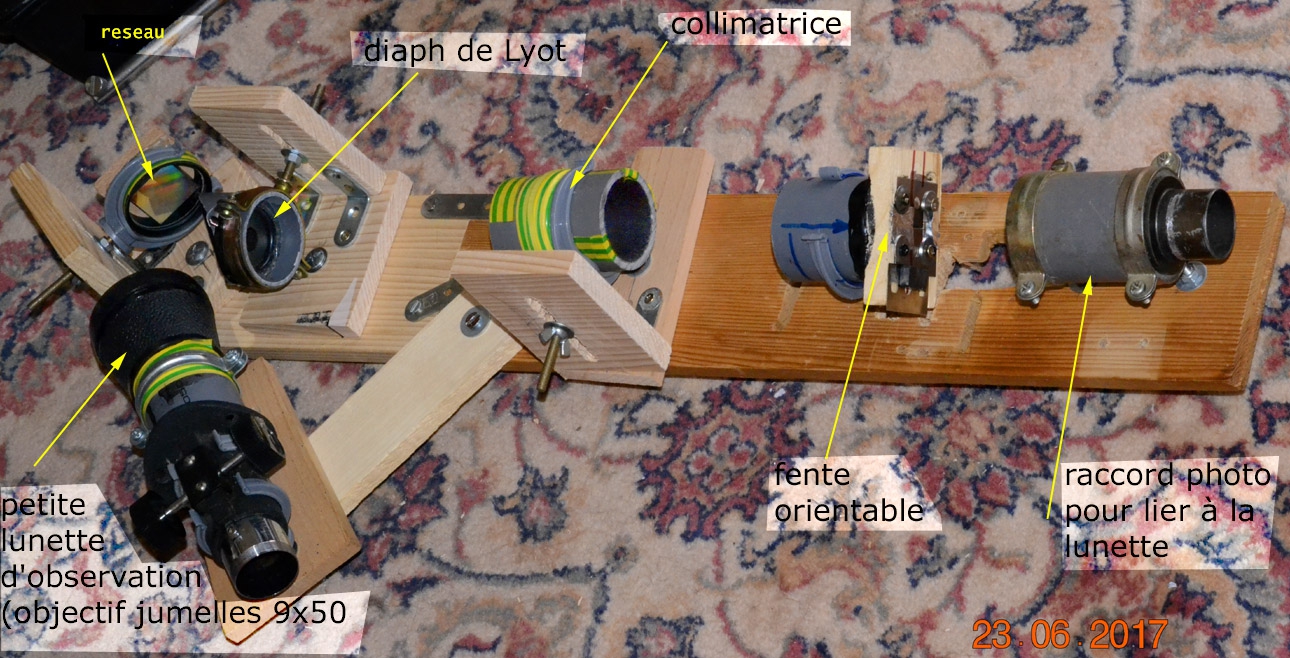

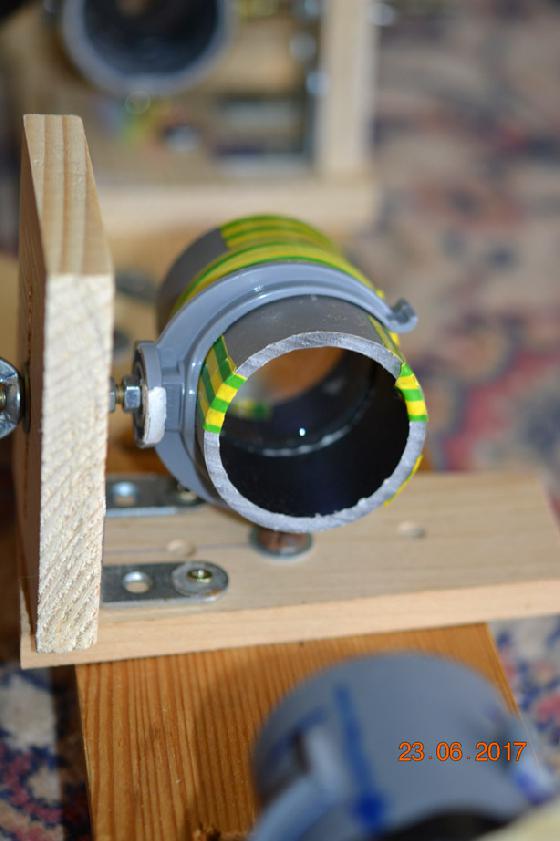

voici quelques photos légendées pour vous donner un petit aperçu du prototype















J'ai encore des modifs à faire mais ça fonctionne et lorsque j'aurai fini les dernières modifs les images seront encore plus nettes!

[easybob08]

Salut,



superbe montage. Ca me rappelle mes TP en optique il y a quelques années maintenant.



Merci pour le partage.



Alain

[Vivlepic]

Trop chouette ! Voilà un montage et des manips à venir qui ne devraient pas déplaire à C. Buil !

[chrishalpha2017]

à l'époque ou j'avais fait mon site (2004) il avait posté un message d'encouragement!! et le plus drole c'est que je n'ai vu ce message que ce mois ci!!! juste quand j'ai décidé de reprendre mes essais!!



milles merci à C BUIL!!

[chrishalpha2017]

normalement il y a de quoi mettre à l'obscurité le montage mais ce n'est pas obligatoire si on vis un filtre rouge (n° 25 ou 29) dans l'oculaire utilisé.



lorsque l'ensemble est isolé de la lumière externe (c est quand même mieux) on peut se balader dans toutes les longueur d'ondes ; c comme ça que j'ai observé les protus en jaune (raie hélium) ou en bleue (H bêta)..

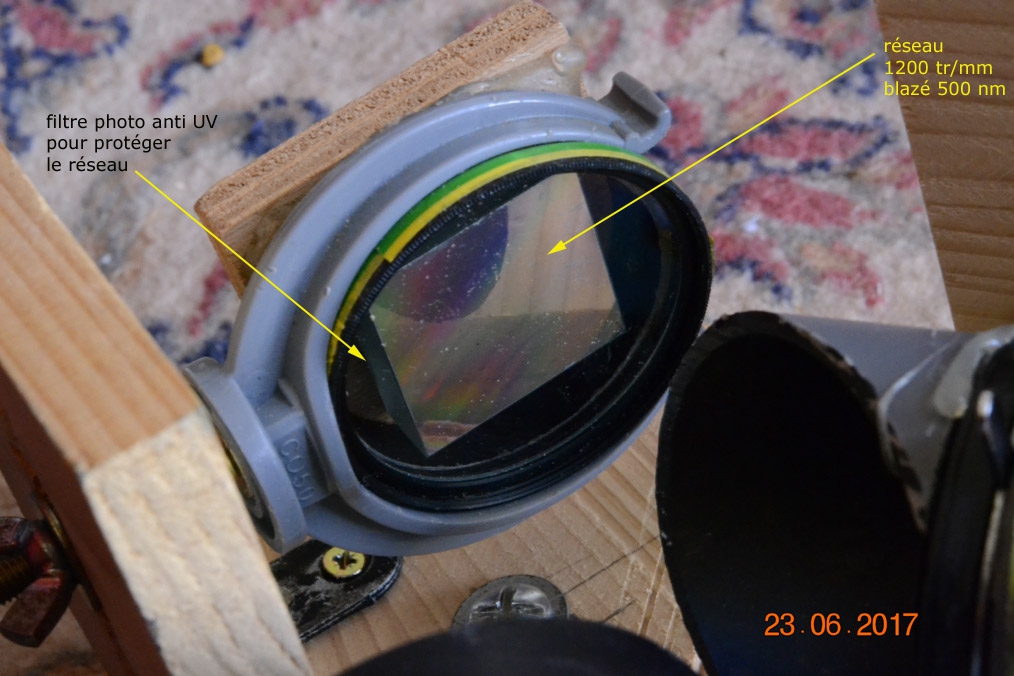

On peut aussi changer de réseau : 1800 tr ou 2400 traits

(mais pour les protus le 1200 est mieux car la chromosphère devient trop floue avec des réseaux avec un nombre élevé de traits ; des essais sont en cours)

[zorgdotnl]

Superbe!!! Un montage comme je les aime!!! Merci

[chrishalpha2017]



[chrishalpha2017]

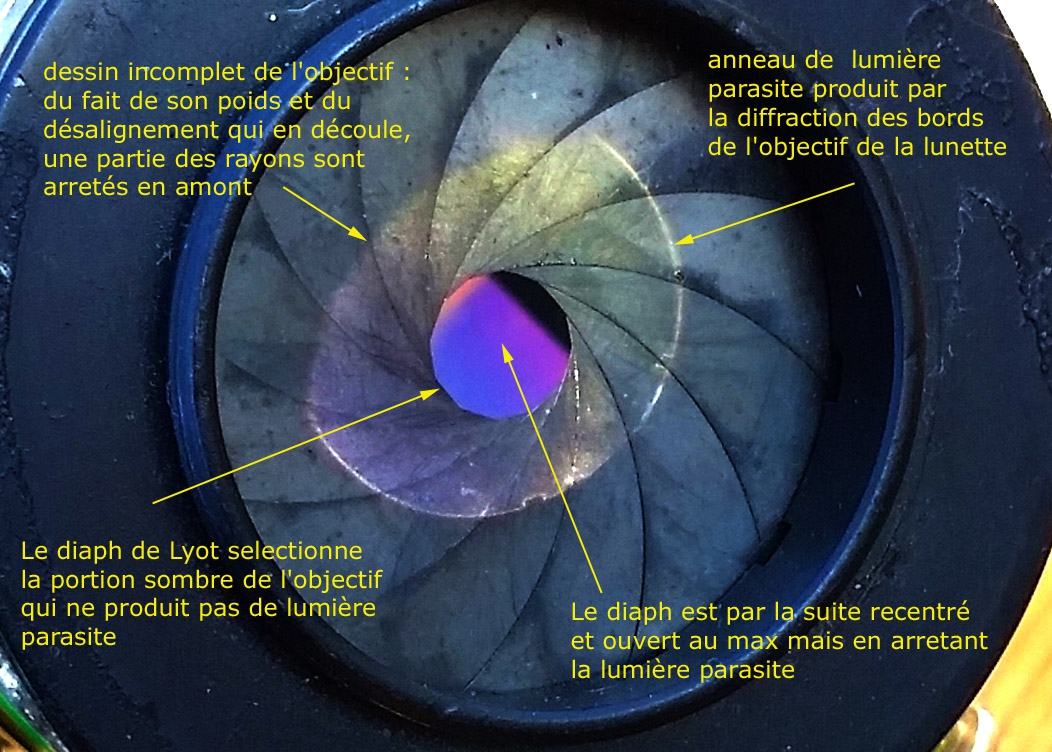

ps : le dessin de l'objectif incomplet à cause du léger désalignement résultant du poids du SPECTRO et de son mode de liaison a la lunette

[j-christophe]

Super.



Ca répond aux questions que je t'avais posé dans un autre post. L'aventure est tentante.





A bientôt

Jean-Christophe

[chrishalpha2017]

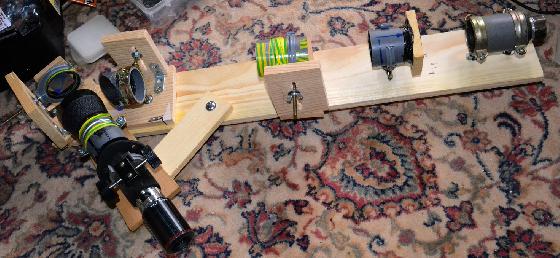

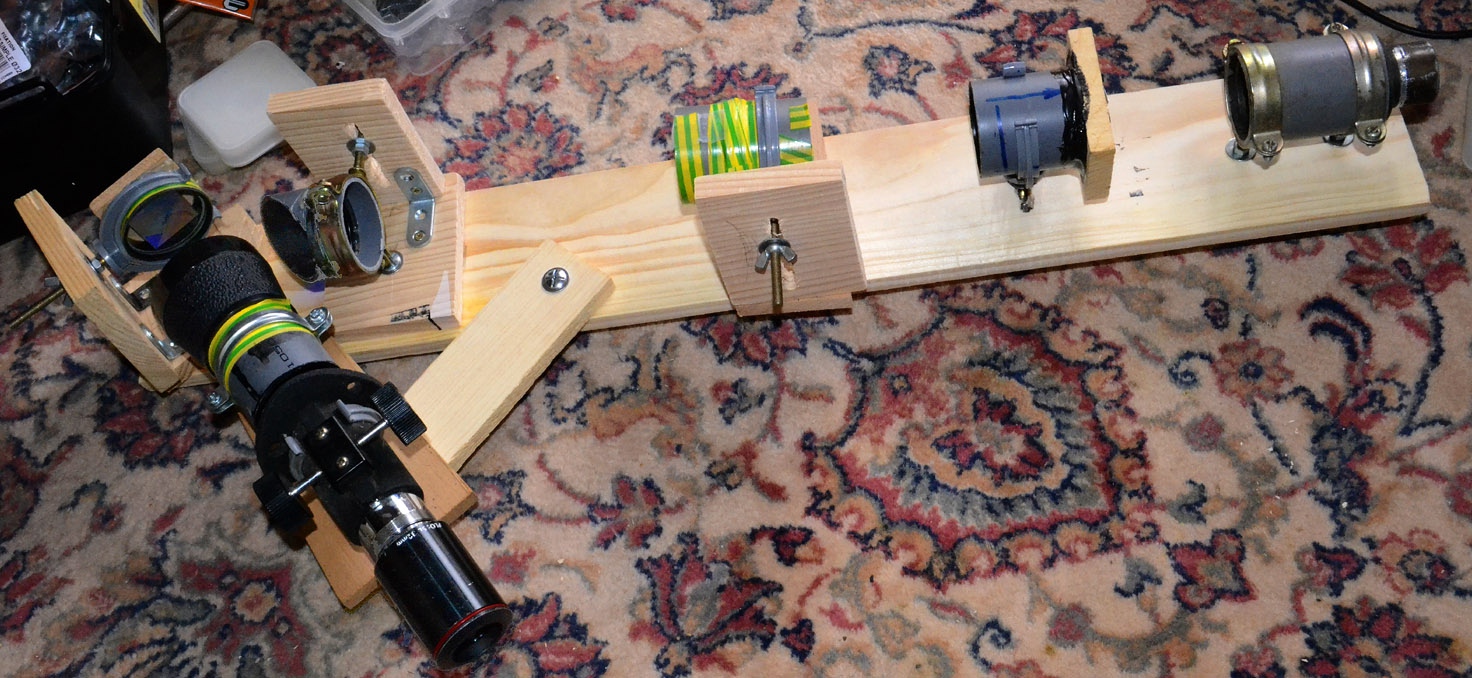

dernière version d'aujourd'hui : plus propre et neuve !

[banjo]

bonjour,

merci beaucoup pour ce partage,je comprends mieux le fonctionnement avec les images.

Superbe expérimentation,bravo!!!

Paul



Ps: là j'abuse mais si tu pouvait nous mettre les dimensions et tirages sur les images ce serait top

Modifié 26 juin 2017 par banjo

[Bofix]

Je n'ai jamais fait de spectro, donc ... je n'y comprends rien ! :D



Par contre, j'adore ton montage

[banjo]

Je n'ai jamais fait de spectro, donc ... je n'y comprends rien ! :D



Par contre, j'adore ton montage



à mettre dans tes tutos bricolages

[Bofix]

Oui carrément ! Alors , si l'envie te dis @chrishalpha2017, n'hésites pas à faire un tour sur Astrotuto.

Je peux même créer la catégorie spectro (ou "soleil") si ça intéresse certains de faire des tutos

[chrishalpha2017]

merci merci Astro tuto effectivement ça a l'air pas mal du tout!! je vais y songer ; je suis en train de plancher sur mon site car je pourrais y mettre pas mal d'infos précises et de photos et de videos.

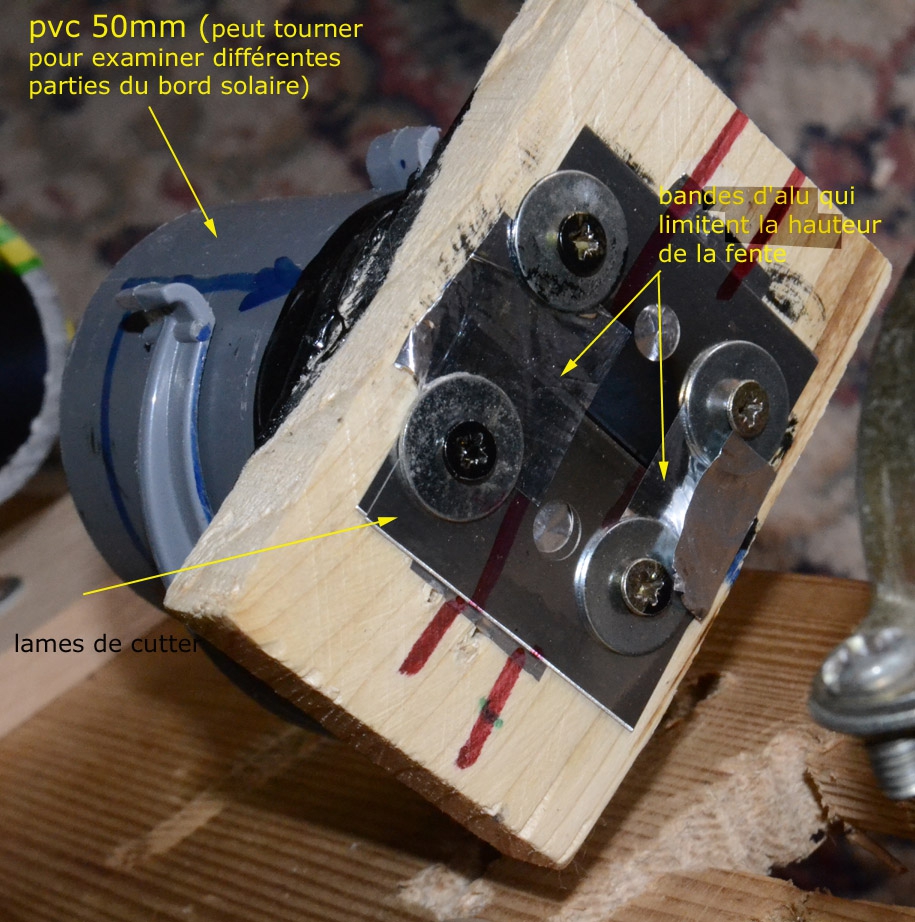

Pour le principe simple (pour Bofix : la lunette projette au foyer une image du soleil ; une fente cache le disque et laisse passer la, lumière sur le bord où sont les protus.

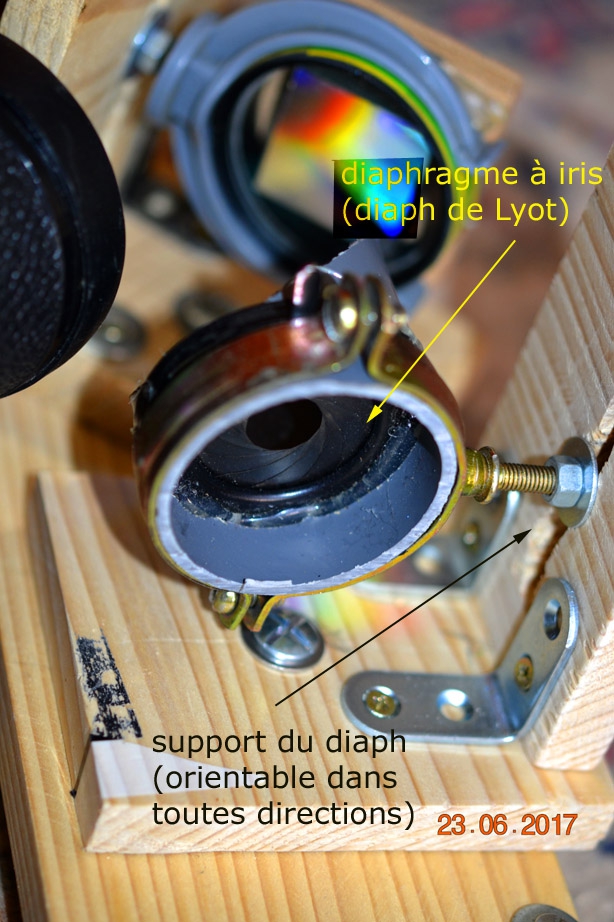

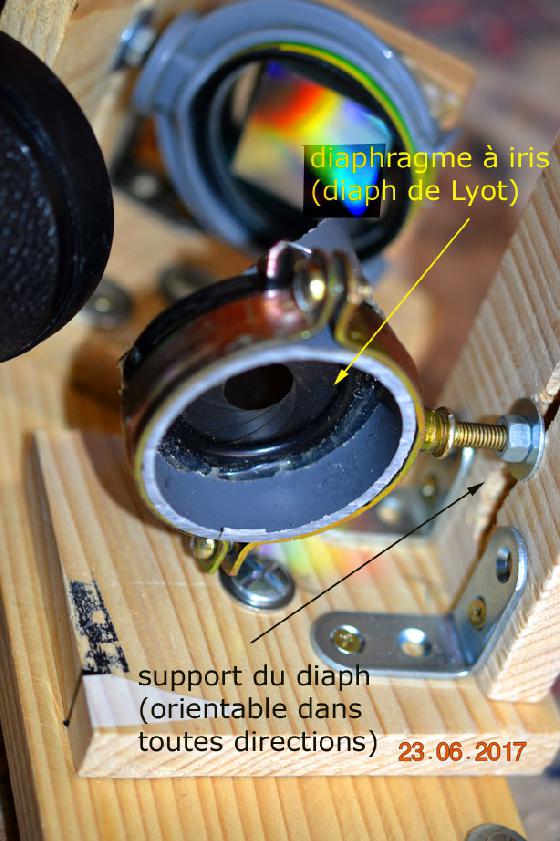

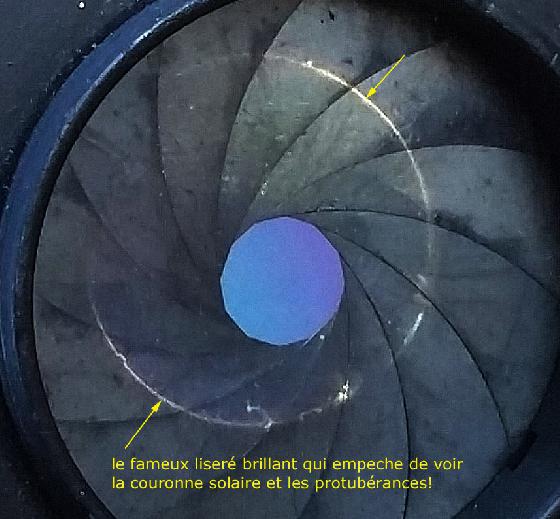

Un dipah à iris (ou une plaque métallique trouée) permet de se débarasser de la lumière parasite produit par l'objectif de la lunette astro et qui empêche (plus ou moins) de bien voir les protus. On récupère la lumière sur un réseau (par reflexion ou diapo JEULIN) pour décomposer la lumière (vu qu'on a pas de filtre H alpha) et observer dans le rouge la fameuse raie H alpha qui montre alors les protus. La dispersion de la lumière via le réseau et la largeur de la fente assez faible permet l'affaiblissement suffisant et sans danger de brulures de la rétine lorsque le disque passe sur la fente. Si la protu est trop grande on élargie un peu la fente.



Voilà grosso modo le principe de la machine Il y aura bien plus de détails sur le site..



mais ça permet à peu de frais de voir les protus avec n'importe quelle lunette astro lorsqu'on ne peut pas inverstir dans un H alpha..

[Guilaume]

Merci pour tes explications
