réglage netteté c8

[BGI]

Grillé!! , j'allais demander commet tu resserre les écrous à travers la lame ??

[Gaiar60]

Messieurs bonjour, alors... je n'en suis nul part, j'ai pas eu trop le temps et j'essaye de ne pas me précipiter... il fait pas beau ! je me renseigne !! Après le "décolmatage",viendra le temps de la décollimation alors, pour faire le point :



1°) Moot de quelles vis tu parles ?



2°) J'ai, pendant que j'y suis, pris des renseignements sur la collimation; j'en ai trouvé sur astrosurf http://www.astrosurf.com/astroblenod/site/Technique_files/Outils%20de%20collimation%20-%20TS%20concenter.pdf



Il me faut trouver un laser



http://www.astroshop.de/fr/collimateurs-lasers/omegon-newton-laser-daajustement-1-25-avec-fenetre-/p,4577



??



ou un concenter



http://www.teleskop-express.de/shop/advanced_search_result.php?XTCsid=5agu8egvhu5vqqn1q6q2j947u4&keywords=concenter&suchdas=OK



??



C'est quoi le mieux; je n'ai pas de caméra; j'ai bien vu qu'avec le laser il y avait un risque si le rayon n'est pas axial...



Et le cheshire...



j'oublie quoi ... ? Merci messieurs.

[sixela]

Le collimatage d'un SCT se fait la nuit sur une étoile:



http://www.astrophoto.fr/collim.html



Inutile d'acheter des outils de collimatage pour Newtons: cela ne sert à rien.

[Ryo]

Salut si tu as une webcam tu peux avec un tube d'aspirine ou une boite de pellicule c'est encore mieux te faire une webcam modifier après ils faut te faire une étoile artificielle juste pour t'entrainer a la maison tu peaufinera sur une vraie ❇ dès que tu maitrise bien. reprend le fil au début il y a les liens du moins pour l'étoile et la collimation c8 disque Hartmann c'est simple

[Moot]

Moot de quelles vis tu parles ?

Celles qui attachent les deux barillets (avant pour la lame, arrière pour le miroir) au tube.

[syncopatte]

Attends, s'il y a des écrous et à l'avant et à l'arrière, il y a comme un problème non?



Patte.

[syncopatte]

doublon.



J'an profite pour montrer que si, c'est possible de passer à travers une vitre:



Modifié 12 juillet 2017 par syncopatte

[Jean Louis]

Comme sur le site de Bernard Bayle,il vaut mieux démonter la lame en premier(pour éviter les risques de casse) et s'attaquer au reste après.Pour la collimation d'un SC on peut utiliser une étoile artificielle pour dégrossir et terminer la nuit sur une vraie étoile.Comme dit plus haut les lasers de collim pour newton ne servent à rien pour les SC.Il existe un laser pour SC,mais le prix est prohibitif.



Jean Louis

[Jean Louis]

Et pour une collimation totalement dans les choux,il y a ça:http://colmic.free.fr/collim/collimat.htm

Et toujours terminer sur une vraie étoile;)J'en ai fabriqué un il y a longtemps,ça fonctionne.



Jean Louis

[Moot]

Attends, s'il y a des écrous et à l'avant et à l'arrière, il y a comme un problème non?

Les vis avec écrous (ça s'appelle des boulons) fixent les barillets au tube.

Tout démontage commence par celui de la lame (avec le miroir secondaire) hors de son barillet. Les vis qui retiennent cette lame (ou plutôt l'anneau qui l'entoure) sont vissées dans son barillet, suffisamment épais pour qu'il y ait des trous taraudés.

Une fois la lame enlevée, on a un gros trou à l'avant par lequel on peut accéder aux écrous qui retiennent les barillets.



Bon, c'est plutôt une explication destinée à l'initiateur de ce fil qu'au vieux briscard que tu es...

[syncopatte]

Eh ben voilà qui est plus clair (et normal).



Petite anecdote en passant (il s'agit du barillet du SebenBB ):

remonter le barillet: en cours de route, l'ennui c'est que le barillet est fixé par 6 boulons-écrous et pas moyen d'accéder aux écrous pour les tenir. J'ai marqué l'emplacement exact et vais chercher des écrous de même filetage mais plus larges afin de pouvoir les coller.



A suivre...

suite....



je voulais donc coller les écrous au tube.



ça colle très bien aux doigts! ((



changement de tactique: utiliser la mécanique classique.



j'ai fixé la clé anglaise made in china appropiée à une tige métallique assez longue, un bout de ruban adhésif pour tenir l'écrou et hop le tour était joué!

(je pensais d'abord utiliser les oeillets qui me restent mais je vais essayer de les revendre à la femme du libraire)



Les réglages "en gros" du primaire et secondaire sont faits et en attendant une nuit étoilée j'envisage la fabrication d'une étoile artificielle. Cependant j'ai peur de salir mes jolies mains d'artiste dans le cambouis d'un garagiste et psychologiquement je ne suis pas encore prêt.

Comment faire pour demander une bille de roulement? Je ne sais pas...

On ne m'a jamais appris ça à l'école, je n'ai pas trouvé de méthode à la bibliothèque, rien sur internet!



A suivre...

(l'histoire complète ici: http://www.webastro.net/forum/showthread.php?t=4481 )



Patte.

Modifié 13 juillet 2017 par syncopatte

[Gaiar60]

Salut, ok je vais collimater du 13 au 14 juilet, les étoiles bougent trop !! A la semaine prochaine, donc pour de nouvelles aventure du désastre au nôme... et bonnes nuit

[Gaiar60]

je voulais dire PAS collimater

[olivdeso]

Il faut déjâ que tu arrive à la mise au point pour collimater ou du moins très près de part et d'autre pour commencer. Même si il y a de la turbulence tu peux dégrossir. Ça fera pas de mal et ça t'entrainera très utilement pour le jour où c'est plus calme.

[Gaiar60]

Salut les noctambules; alors la loi du moindre emm... nous enseigne que quand il y en a un, le petit frère n'est pas loin =

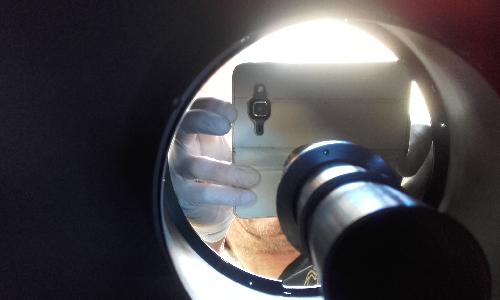

1°) Enlevé la lame, en ai retiré le secondaire, mais comment enlève-t-on le cache orange pour accéder aux vis de collimation et enlever le secondaire ?

http://www.webastro.net/upload/minimages/29633-1500306102.jpg' alt='29633-1500306102.jpg'>[/img]



3°) Bon chaud et pas beau, en plus les orages reviennent dans 2 jours, alors y a pas l'feu à la mer d'Iroise. Bon ap midi

[Gaiar60]

je ne tente pas d'enlever le baffle, mais le tube coulissant... f'est collematé

[Eguzkiarte]

Sur ce modèle, le primaire est serré par une bague centrale. Le capuchon des vis de

collimation est juste clipsé, à mon souvenir. si les clips on cassé, il est possible que

l'ancien propriétaire l'ait collé.

[sixela]

Le primaire ne va bien sûr pas bouger si on ne démonte pas le mécanisme de mise au point à l'arrière aussi...

[Gaiar60]

Salut... Alors voilà, rien ne bouge... sèche cheveux ?



J'ai beau tenter de tirer sur le tube du primaire rien. J'ai effectivement l'impression qu'un clip est par là, mais je n'en suis même pas sûr.



Sixela, j'avais d'abord démonté le mécanisme de map

Eguzkiarte sous entends tu, voir ci dessous, que la bague qui maintient le primaire est celle qui se dévisse via les trous montrés ci dessous = construire un outil; mais pourquoi devrais-je démonter le primaire ? mon pb est que son tube ne coulisse pas sur le baffle... Donc si j'arrive à enlever l'ensemble, je pourrais, pour nettoyer le baffle (çà j'ai compris), l'enlever après coup; c'est ce que tu signifiais ?

[/img]



je sais, je sais, y en a tjs un qui pense : "j'ai un tube à vendre" ouarff...

[Eguzkiarte]

Je donnais simplement une précision sur la fixation du primaire. Tu pourras peut-être

trouver quelques pistes ici:

http://www.astronomyasylum.com/c8.html

ou ici:

https://www.cloudynights.com/topic/559380-celestron-orange-tube-1975-c8-cleaning-and-refurbish/

avant de risquer le démontage sauvage.

J' ai juste demandé à gogol "orange C8 restoration" ou "refurbish".

Il y a plein de combines et de photos.

Bon courage et prudence, ça vaut le coup!

[Eguzkiarte]

Une page sur le démontage:

http://www.ngc1514.com/Celestron/disassem.htm

démontage primaire et nettoyage:

http://www.pbase.com/emagowan/mirror_cleaning

Modifié 18 juillet 2017 par Eguzkiarte

[olivdeso]

Lubrifiant à sec Teflon

[Gaiar60]

Salut, merci, je suis sur : merci, mais, tout ceci digéré, je n'étais pas plus avancé = coincé de chez coincé, alors je suis reparti sur l'idée de Jean Louis avec :

mais là je suis coincé avec cette:m2: de circlip : j'ai beau en tâter les contours, je trouve pas de "fente" pour déclipser... Does someone got an idea ? Bon je change pas de main ('tte façon c'est gris clair, alors... p... j'l'aurais bien mérité ma prochaine nuit des zétoiles !!)



Et au fait, Olivdeso, tu veux dire quoi par lubrifiant à sec teflon... Non j'suis pas flon, quand même !!

[Gaiar60]

m... y a p'us de clip !!

[Jean Louis]

Essaie de glisser la lame d'un petit tournevis entre le circlip et le baffle.Utiliser une protection entre le tournevis et le miroir.Si la lame du tournevis passe,essayer de soulever le circlip doucement.Une protection circulaire au diamètre supérieur du miroir, en carton genre calendrier bien rigide et un trou central au diamètre supérieur du baffle.Enfin c'est juste des suggestions;)



Jean Louis

[Jean Louis]

m... y a p'us de clip !!



Eh bé



Jean Louis

[syncopatte]

Ce circlip ne me semble pas indispensable du moment que celui situé sur la tige filetée puisse servir de butée.



Patte.

[Gaiar60]

Ok, qui va piano va... avant d'enlever le barillet, one question more : il y a un joint (?) noir, brillant et dur (à moinsse que ce ne soit de la peinture) entre le tube et le barillet, c'est en quoi c'est important (oui je sais, tt a son importance)

Donc en résumé :



1°) une fois le barillet enlevé nettoyage extérieur baffle et intérieur tube support primaire au nettoyant frein... c'est obligé d'enlever le barillet pour nettoyer le baffle ? (= en projetant par petites pression le nettoyant frein sur le pourtour du tube et en passant un chiffon, çà suffirait pas ?)



2°) nettoyage du primaire et de la lame au paic/eau et eau démin, séchage, respirez, montez, descendez, soufflez...



3°) (et c'est la raison de ma question olivdeso sur le teflon) j'ai de la graisse lithium, j'enduis le baffle et je remonte barillet/primaire/vis de map... je souffle je mets le capot et je nettoie le secondaire (tjs pas enlevé le cache orange, mais ça m'affole plus ... séchage, et patati et patata, une vrai promenade !!



4°) Remontage du secondaire sur la lame, et remontage de la lame, flasque...



et après collimation, on verra alors. Si un doute vous a, bitte (chez Goethe, dans le texte), dites le moi





Question subsidiaire comment qu'on fait y pour supprimer des photos de sa galerie, j'ai pas besoin d'encombrer le site. Mci.

[Gaiar60]

Dites moi, aux vues du plan de BBayle



pensez vous que le diam de la gorge du circlip de butée avant du bloc primaire soit aussi de 41,4 mm ? si oui, on peut trouver un clip comme çà qqpart ?



Mci

[syncopatte]

Je ne sais pas si ça convient mais je trouve le détournement amusant:



http://www.cdiscount.com/auto/pieces-auto/kit-de-2-segments-a-piston-41mm-pour-tronconneuse/f-13390-auc2009798683240.html#mpos=1|mp
