Dédoubler une sortie 12V DC

[julon2000]

Bonjour à tous,



Le ventilateur de mon télescope et ma table équatoriale tournent tous deux sur du 12V fournis par 8 grosses piles pour chacun des 2 appareils: ça fait beaucoup de piles, c'est pas pratique, et je me dis qu'il doit y avoir une meilleure solution.



J'ai donc cherché du côté des boosters, et j'ai de la peine à en trouver un qui ait 2 sorties 12V DC et qui ne soit pas de puissance/prix démesurés pour la tâche.



Dans le format allume-cigare on trouve facilement des dédoubleurs (comme ceux-là), mais je préférerais vraiment me passer de ce type de prises : c'est gros et ça se déconnecte facilement.



J'en fait donc appel à la connaissance collective : comment faire pour dédoubler la sortie DC d'un booster de ce type? J'ai beau chercher, j'ai de la peine à trouver une solution toute faite.



S'il n'y a pas de solution prête à l'emploi, je me dis qu'il ne doit pas être trop difficile de bricoler un truc fait maison, mais bien que je sache à peu près souder et que j'ai une vague base en électricité je ne sais pas comment procéder pour faire les choses proprement.



Qu'en pensez-vous?

[Julien3146]

Salut,



Attention d'abord à la capacité de ces boosters, desfois la capacité est indiquée pour la tension de ref d'une cellule Li-Ion, à savoir 3.7V, ça fait un paquet de Wh en moins...



Ensuite, pour dédoubler, pas de secrets, il va falloir deux sorties en //. La masse est commune, le +12V se sépare en deux, et c'est à peu près tout. Tu peux facilement intégrer ça proprement dans un petit boîtier.



Si tu n'es pas fan des allumes-cigares, tu peux partir sur des connecteurs type GX16-2



Attention à la section/longueur des fils suivant l'intensité à tirer dessus, et c'est tout

Modifié 29 juillet 2017 par Julien3146

[julon2000]

Merci pour ta réponse, mais étant une bille épaisse en électronique il va falloir me prendre par la main

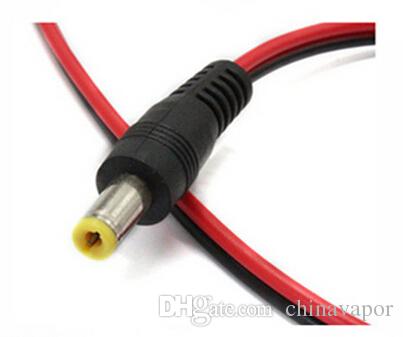

Concrètement, si je prend un câble pour 12V, comme celui-ci :



Ça veut dire que je peux simplement souder un 2ème câble au milieu du premier? À savoir, souder le fil positif du 2ème câble quelque part entre les extrémités du fil positif du premier câble, et idem pour le négatif?



Autre question raz-les-pâquerettes, les connecteurs GX16-2 demandent un sertissage?*Je n'ai pas le matos nécessaire (juste un petit fer à souder), et je voudrais faire au plus simple.



Quant au courant, je n'ai pas mesuré la consommation mais je suppose que la table équatoriale doit être en-dessous d'1A.

[julon2000]

En farfouillant un peu plus je suis tombé là-dessus, la description n'est pas très claire mais ça semble faire l'affaire, du coup le fer à souder peut tranquillement continuer à prendre à la poussière
