SUPPORT PANTOGRAPHE pr. JUMELLE

[VIRGO 26]

En rubrique "Support débutant", "sassano" a ouvert une discussion : "Conseils Jumelles..."; j'y suis intervenu, après que le sujet principal est dévié sur les trépieds. considérant que mes messages ne sont pas à leur place, les voici donc dans "Les bricoleurs".

A 80 balais, les torsions, contorsions, génuflexions ...! deviennent difficiles et douloureuses! Aussi, je cherchz le plus possible le confort pour continuer mon hobby : astrophotographie (astropaysage), observations télescope et jumelles.

Pour les jumelles, au delà de 10x50, le trépied est pour ainsi dire indispensable. Debout et assis il joue son rôle. L'observation au zénith est, par contre, très acrobatique !

J'ai donc lorgné sur les supports pantographe du commerce. Je trouve ce matériel d'un prix non-justifié , et j'ai ré-ouvert ma boîte à outils !

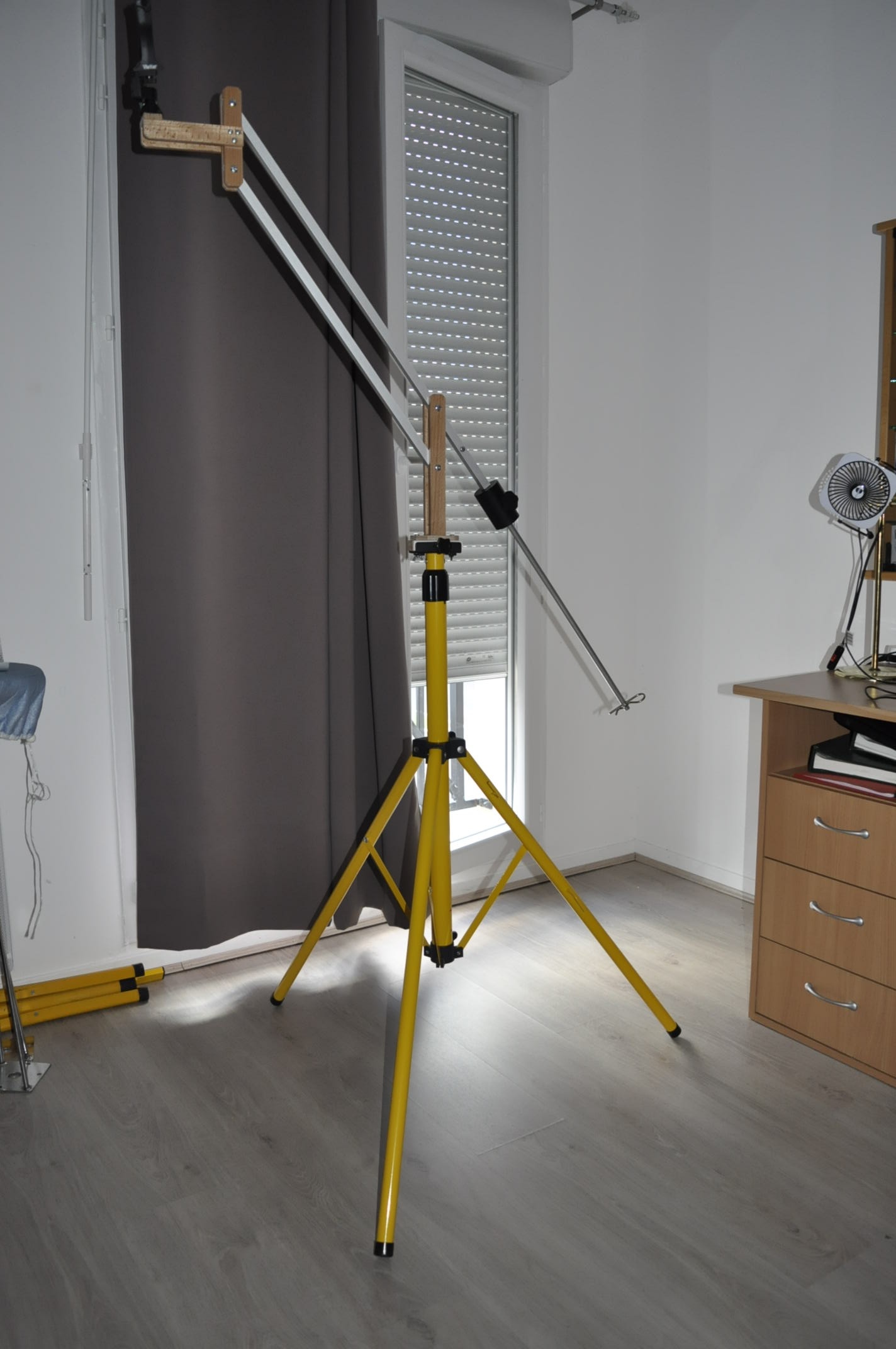

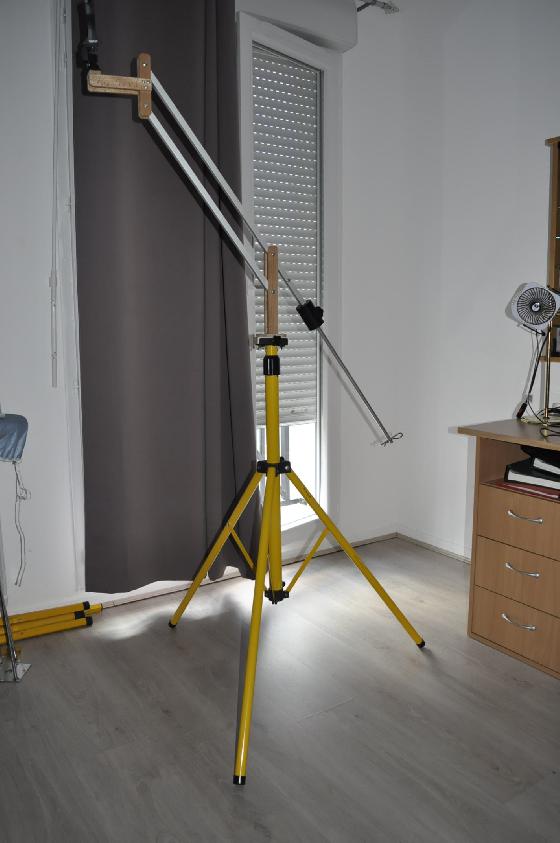

Je vous propose ma réalisation à 50 €

[VIRGO 26]

SVP : J'ai rentré une douzaine de photos dans "Constellia" sous mon pseudo, ; comment faire pour les joindre à un message ? merci

19h15...: dans ma galerie 15 photos; j'ai ouvert un nom de dossier, et j'en suis là ! Comment déplacer les photos de ma galerie dans le dossier, et ensuite comment les joindre dans les messages. Re.merci

Modifié 11 août 2017 par VIRGO 26

[astronome04]

Comme ca: lol

[astronome04]

Plus serieusement, tu vas dans ta galerie, tu cliques sur une photo et en dessous tu as "partage" avec marqué: Code à insérer dans le forum pour afficher l'image, voila tu copies le lien en dessous et tu le colles (copier/coller) sur le sujet du forum

[VIRGO 26]



MERCI TH...



IMPORTANT: La réussite de cette réalisation tient surtout , et presque IMPERATIVEMENT à l'acquisition du trépied de chez Casto à 14€90. On le trouve dans tous les CASTO de France et de Navarre ! Costaud, sa conception permet de le transformer facilement pour notre usage.

Modifié 11 août 2017 par VIRGO 26

[VIRGO 26]



Chiffrage : Trépied Casto : 14€90

Tube alu 15x15 2x1m. 2x6€60 13€20

2 m. Tasseau frêne 7€50

1 m. rond alu plein de 12mm 6€00

Visserie 12€50

53€10

l

[VIRGO 26]





Le bague de blocage pour la hauteur, si elle n'est pas d'une grande utilité pour l'observation ( on joue avec le pantographe), elle intéressante pour bloquer la rotation.

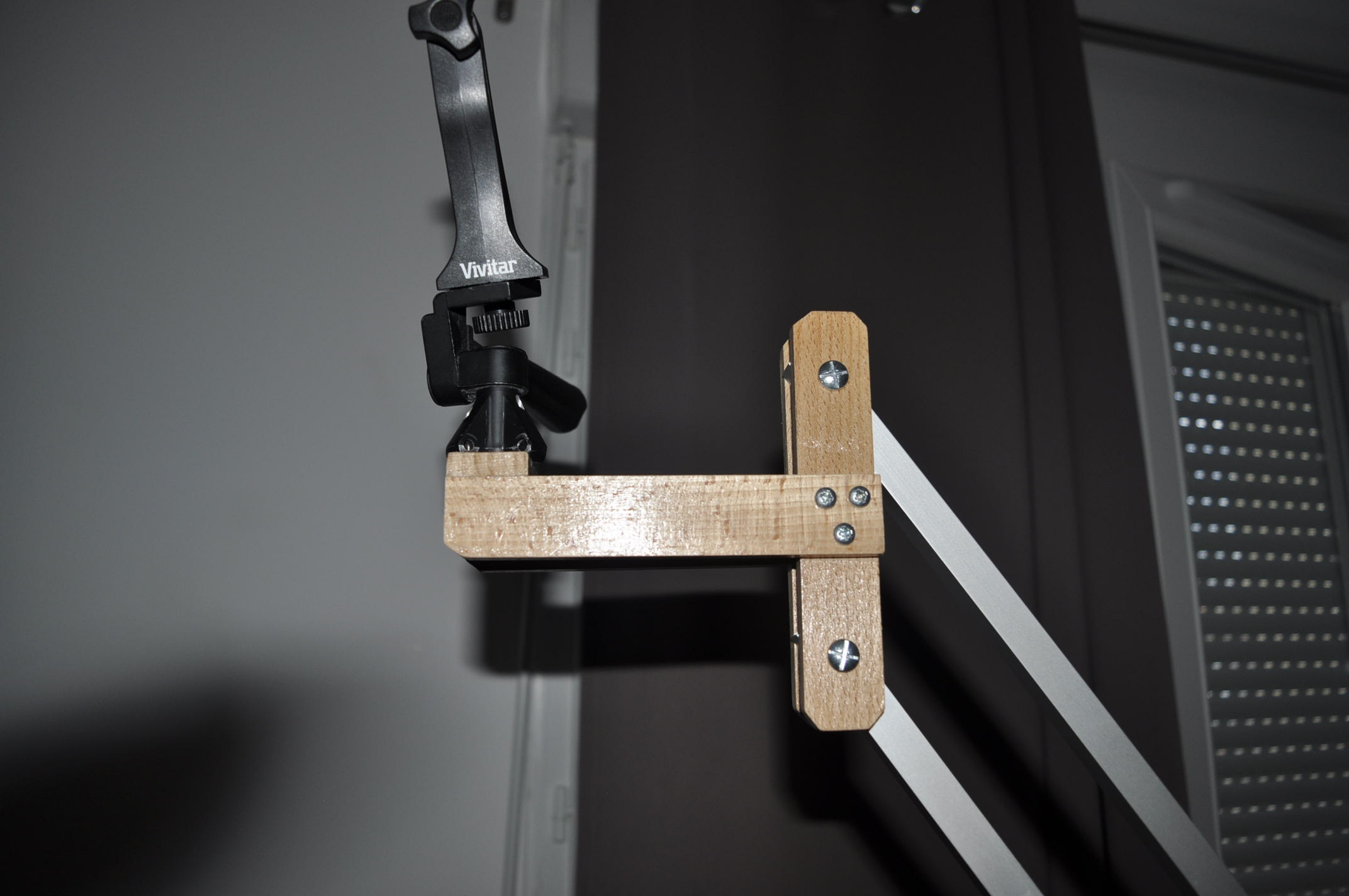

La petite tête vidéo provient d'un mini-trépied de longue-vue Lidl. Le contre-poids est celui de la monture SW wifi SAM.

Ma réalisation est faite pour supporter soit une Celestron 15x70, soit une Nikon 12x50. Si on envisage de charger plus lourd (20x80 et plus...),je pense qu'il est nécessaire de, tout simplement augmenter les sections du tube alu et du tasseau.

Modifié 11 août 2017 par VIRGO 26

[chab]

très belle réalisation:wub:

j'en avais fait un semblable il y a quelques temps mais hélas s'il pouvait soutenir mes LIDL 10x50

il n'était pas assez solide pour soutenir mes 20X90mm

[VIRGO 26]

très belle réalisation:wub:

j'en avais fait un semblable il y a quelques temps mais hélas s'il pouvait soutenir mes LIDL 10x50

il n'était pas assez solide pour soutenir mes 20X90mm





Comme je l'ai dit et pense, ça marche grâce à l'acquisition de ce trépied, costaud et bon marché . Pour le poids de charge, il n'y a pas de soucis avec le principe de balancier et contre-poids.

[VIRGO 26]

Ici, avec la Nikon 12x50 ; à titre indicatif, possède un réglage sur les deux oculaires.



Avec ce pantographe, l'observation est un plaisir et confortable; debout, assis ou couché dans le transat; "zieuter" au zénith, n'est pas un problème!



Modifié 11 août 2017 par VIRGO 26

[astronome04]

Super bricolage, j'ai acheter un trepied pour enceinte y'a longtemps et j'ai zappé le delais de retractation, je vais voir si je vais pas m'en faire un dans ce style pour mes 20x80 avec du matos de recup

Si vous voulez plus de photos de sa realisation, je vous invite à consulter le profil de virgo ici: http://www.webastro.net/forum/member.php?u=14949

[Dobby01]

Merci beaucoup pour la présentation de ce bricolage, ça m'intéresse vraiment, et ça a l'air tellement simple que même une bille comme moi pourrait le réaliser...



Ça sent la rupture nationale de trépied de chantier à Castoc, ils vont rien y comprendre !

Edit : Y a exactement le même (au même prix) chez Brico Des Pots.

Modifié 12 août 2017 par Dobby01

[VIRGO 26]

"Ça sent la rupture nationale de trépied de chantier à Casto, ils vont rien y comprendre !"



Peu être pas tout de même ! Mais, il est vrai qu'à 14€90, on en a pour ses sous . Bien entendu ce n'est pas du Manfrotto ! mais c'est solide, et avec l'équilibre du contre-poids , la charge est minime!

ATTENTION : Casto a eu un modèle plus simple (toujours couleur jaune), prévu pour un projecteur, plus léger et il était vendu le même prix; je crois qu'il n'existe plus. Toutefois, attention à pas se faire refiler un rebus !

[le Nordiste]

Un pied pour enceinte de sono. Marche très bien.

C'est pas cher non plus chez Conrad ou tout autre boutique de sono.

Et ça peut supporter lourd 35kg pour le mien qui est un bas de gamme.
