radio_astro Miroir radioastro sur monture à fourche de C8

[Andre33]

Salut,

MON "LUCIE"avance petit à petit..

J'ai monté mon radiotélescope sur une monture à fourche CELESTRON de C8.

Ce radiotélescope doit être opérationnel la semaine prochaine à Tauxigny,

pour un camp "adoAstro".

Une monture à Fourche de C8 et une parabole de télévision.

débarrassée de toutes fixations pour tube de mats d'antenne.

Ne garder que la pièce en plastique (le berceau).



Utiliser un des perçages d'origine, y enfiler une entretoise de Ø 6 mm interne.

Percer un second passage à la distance idoine qui correspond à l'écartement

des deux passages de vis sur la fourche. Y enfiler une entretoise identique.



Deux photographies de l'avancée : .

par contre, il faut optimiser avec un contrepoids à l'arrière.

les écrous papillons du berceau sont remplacés par des écrous nylstop.



Les vis papillons sur la parabole rendent plus aisé le rangement de l'engin.

Le CD ROM (adhésif double face) sert a visualiser l'orientation de la parabole sous le soleil.

Le reflet du Soleil, (par diffraction ?) crée une tache plus lumineuse quand le miroir parabolique (offset) est bien orienté vers le Soleil.

Je cherche une solution pour viser la Lune, avec un viseur.



Le trépied prévu est celui des C8 d'origine (lourds et encombrant certes).

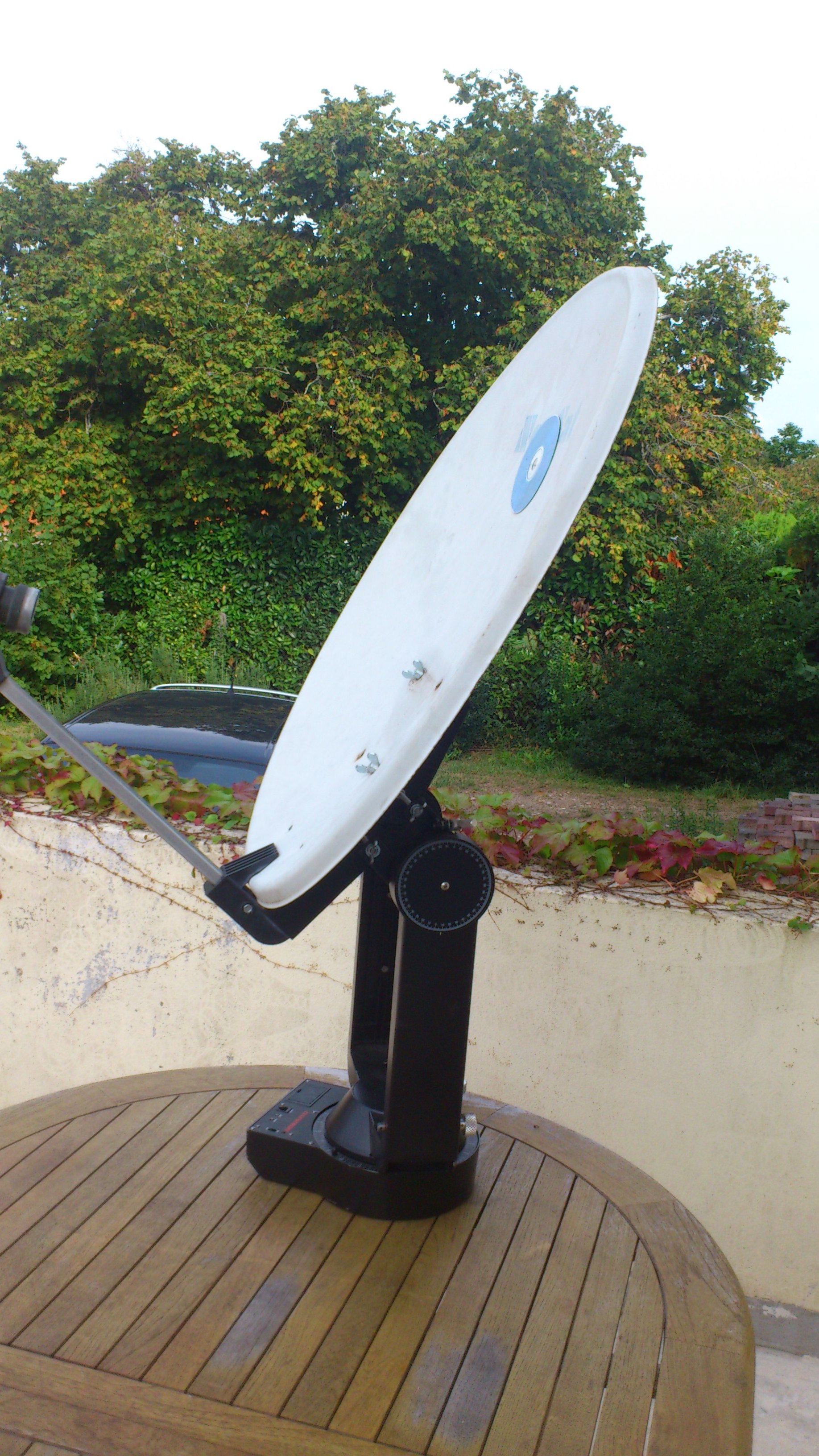

La parabole présentée sur son support :



Tous conseils et recommandations sont bienvenus. Merci de votre intérêt

Modifié 16 août 2017 par Andre33

[Andre33]

Premiers essais avec contrepoids :

Les contrepoids (assez conséquents) sont efficaces dans une certaine mesure :

L'axe qui les porte est probablement trop éloigné d'un prolongement de diamètre. Il est plutôt sur une corde du système en rotation verticale.

Du fait du poids cumulé, contrepoids et parabole, ce sont les tiges filetées en Ø 6 mm qui sont devenues trop souples comme des ressorts...

Question à un expert en mécanique :

Le passage en tige filetée de Ø 8 mm peut-il de façon probable être suffisant (rapport de flexion ignoré à sollicitation égale.)

Concevoir une pièce intermédiaire entre berceau et fourche ?



Merci des tuyaux.

[jld37]

Premiers essais avec contrepoids :

Les contrepoids (assez conséquents) sont efficaces dans une certaine mesure :

L'axe qui les porte est probablement trop éloigné d'un prolongement de diamètre. Il est plutôt sur une corde du système en rotation verticale.

Du fait du poids cumulé, contrepoids et parabole, ce sont les tiges filetées en Ø 6 mm qui sont devenues trop souples comme des ressorts...

Question à un expert en mécanique :

Le passage en tige filetée de Ø 8 mm peut-il de façon probable être suffisant (rapport de flexion ignoré à sollicitation égale.)

Concevoir une pièce intermédiaire entre berceau et fourche ?



Merci des tuyaux.



André,



Pour les essais à Tauxigny, tu peux disposer des pieds métal ou béton qui sont répartis dans la clairière et qui peuvent recevoir directement ta monture, y compris pour certains avec une table équatoriale.



Fais nous un reportage sur les essais, ce sera intéressant pour en reparler ensuite....:)



A bientôt,

JL

[scouarn]

Salut, je suis aussi en train de construire le mien, ma monture est un mât de parasol sanglé sur un caddy.



Pour l'instant pour pointer un astre, je regarde son altitude sur stellarium, comme le système de graduations de ma parabole prend en compte l'offset j'ai juste à balayer en azimute pour trouver.



Je serais curieux de voir ta partie électronique !

Modifié 17 août 2017 par scouarn
