Comment fabriquer un support de secondaire?

[OrionRider]

Bonjour les copains.

Pour mon projet de 200 f/4 en carbone j'ai besoin de votre aide.

J'ai un miroir secondaire de 63mm mais pas de support (je dois fabriquer ça: http://astro.dob.free.fr/images/T250secondaire2_s.jpg )



1. Quel matériau? Est-ce qu'un manche en bois bien rond coupé à 45° suffit? Ou alors il vaut mieux une pièce en carbone?

2. Et quel diamètre? Est-ce que 40mm conviendrait?

3. Faut-il prévoir une plaque (carbone, circuit imprimé,...) ovale par-dessus pour augmenter la surface de contact avec le secondaire?

4. La découpe doit-elle être hyper-précise ou bien 'à peu près 45°' convient?

5. Faut-il laisser un morceau droit (cylindrique) derrière la découpe à 45°, et pourquoi?

6. Doit-on coller le support au centre optique du miroir (en tenant compte de l'offset), ou au centre géométrique?

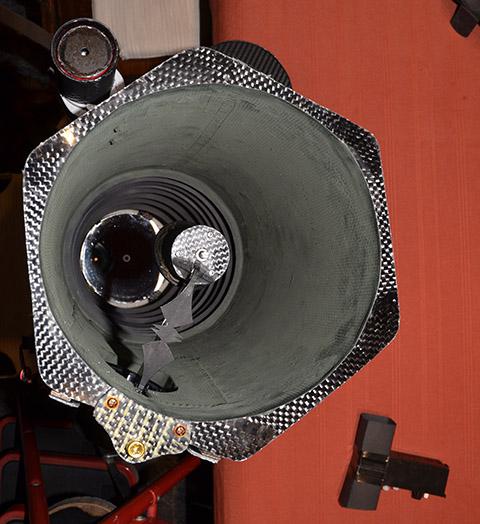

Pour rappel, ce support sera perché sur une tige 'monobras', comme sur mon 150/750:

http://www.webastro.net/upload/images/14867-1393587776.jpg'>http://www.webastro.net/upload/images/14867-1393587776.jpg

http://www.webastro.net/upload/images/14867-1393587776.jpg

http://www.webastro.net/upload/images/14867-1395141227.jpg



Toutes les suggestions sont bienvenues!

Merci d'avance



Laurent

Modifié 18 août 2017 par OrionRider

[den]

Deux versions de mes supports secondaires avec les explications dans la page :

http://www.reto.fr/t350/imagepages/image4.html

Cette première version permet de voir les possibilités d'intégration des branches de l'araignée dans le support en choucroute, mais au final je suuis vite passé à une autre version.



http://www.reto.fr/t350/imagepages/image38.html



Cette deuxième version a servi sur six télescopes sans aucun problème et pratiquement jamais de réglage secondaire à retoucher après premier montage.

Et pour le collage du miroir : http://www.reto.fr/marquage/

Modifié 18 août 2017 par den

[OrionRider]

Merci Denis, je savais que je pouvais compter sur toi!



Si d'autres ont des idées et des réponses aux autres questions, je suis preneur!

[Schorieder]

Hello,



Mes deux centimes... à prendre comme un avis parmi d'autres.



1. Quel matériau? Est-ce qu'un manche en bois bien rond coupé à 45° suffit? Ou alors il vaut mieux une pièce en carbone?

-> Le bois me semble suffisant je pense, mais je suggère de prendre du bois assez dur (hêtre ou chêne plutôt que du sapin) afin d'assurer que la fixation ne se détériore pas à cause du bois mou.



2. Et quel diamètre? Est-ce que 40mm conviendrait?

-> je dirais que oui, c’est suffisant.



3. Faut-il prévoir une plaque (carbone, circuit imprimé,...) ovale par-dessus pour augmenter la surface de contact avec le secondaire?

-> Le problème n'est pas tellement la surface de contact, de toute façon, tu ne dois pas coller le secondaire sur toute sa surface, mais seulement sur trois points. Je pense qu'il vaut mieux avoir la face arrière du miroir recouverte pour des questions thermiques, ça évite le rayonnement contre le ciel et donc le refroidissement, et donc retarde l'apparition de buée. Tu peux prendre une petite plaque en bois (multiplis idéalement).



4. La découpe doit-elle être hyper-précise ou bien 'à peu près 45°' convient?

-> Il vaut mieux un système de collim avec lequel tu peux modifier l'orientation, et dans ce cas, la découpe ultra précise n'est pas indispensable.



5. Faut-il laisser un morceau droit (cylindrique) derrière la découpe à 45°, et pourquoi?

-> Il faut laisser assez de matière pour assurer une fixation stable et solide, mais en principe, il n'y a pas de raison de devoir laisser obligatoirement un bout de cylindre.



6. Doit-on coller le support au centre optique du miroir (en tenant compte de l'offset), ou au centre géométrique?

-> Le miroir doit avoir un offset, donc, soit tu centres le support et décales le miroir sur celui-ci, soit tu colles le miroir au centre du support et décales le tout.



Bonne chance pour ton projet.

Modifié 19 août 2017 par Schorieder

[Invité]

Je me permet d'utiliser ce fil, car ayant un projet de construction de télescope, j'aurai également besoin d'un support de miroir secondaire.



Ma question est : y a-t-il un design en impression 3D, par ici ? Car c'est typiquement une pièce qui se fait très bien avec cette techno...

[OrionRider]

Merci Schorieder



Entre-temps, ma pièce est en cours de prise (fibre de carbone/epoxy), je mettrai des photos quand elle sera finie.



Bien sûr, j'aurai un système de collimation, classique avec trois vis de réglage à 120°.

Et le miroir sera collé avec l'offset; je préfère avoir le support au centre de l'ouverture, c'est plus facile à régler et le monobras sera un peu plus court, donc plus rigide.



@Frédéric: bonne question. En tout cas je n'en ai jamais vu. Le seul truc qui me semble hasardeux c'est que la matière utilisée ressemble à du polypropylène, très difficile à coller. A voir si ça convient pour le collage du miroir.

[Invité]

Ah, voui, avec du PLA, c'est effectivement un peu chiant. Moins pire que le polypropylène, quand même. Mais la résine epoxy devrait marcher nickel. C'est pas ce qui est utilisé habituellement ?



Sinon, j'ai lu (je ne retrouve plus où) que l'idéal est d'avoir les vis de collimation perpendiculaires au miroir. Quelqu'un aurait-il des photos d'un design de ce genre ?

[OrionRider]

Voir ici la solution de den: http://www.reto.fr/t350/imagepages/image38.html

Ou alors ça: http://www.astrosurf.com/danslalune/D300-7.JPG



On peut faire comme on veut mais perso je préfère ne pas pousser un tournevis de travers dans le tube, je préfère que l'outil reste dans l'axe, hors du tuyau. Ces méthodes perpendiculaires sont bien pour un Dob avec une araignée pyramidale, mais pas pour un Newton.

[Invité]

Effectivement, la manipulation des outils au dessus du miroir est à faire de manière sure !
